教程 | CAITA工程制图之尺寸编辑

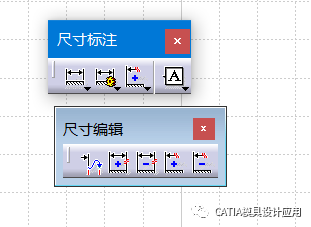

尺寸编辑，是对已有尺寸进行编辑，命令条中有五个子命令，分别是：重设尺寸，创建中断，移除中断，创建/修改裁剪，移除裁剪……下面依次进行介绍，其实对于这种命令，最好采用视频形式，不过现在过年，声音比较杂，不方便，就先用文字，后面再视频把所有命令梳理讲解一下。

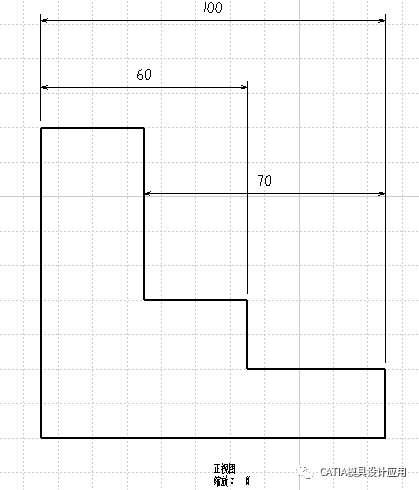

首先，有一个已经标注好的尺寸，这里为了演示，不会注意标注的合理性。







激活重设尺寸命令，然后选中某个尺寸，当这个尺寸激活为橙色，即可对其进行编辑，重新选择尺寸的起止位置，即可实现尺寸的重新标注。

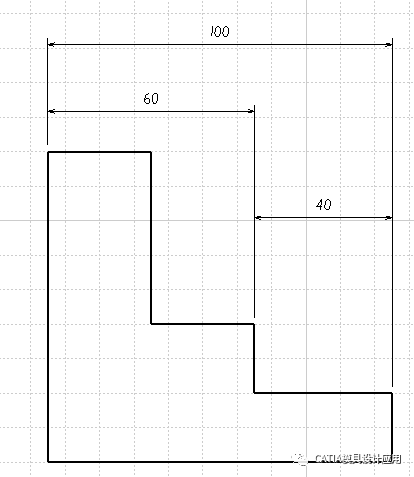

我们通过重设尺寸，将70的尺寸编辑为40的尺寸，如下图所示。

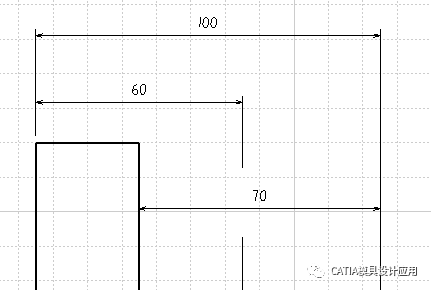

激活创建中断命令，然后选择某个尺寸，此时该尺寸被激活，然后选择中断的起始和截至的位置，结果如下图所示结果，60的尺寸和70尺寸交叉位置被打断。

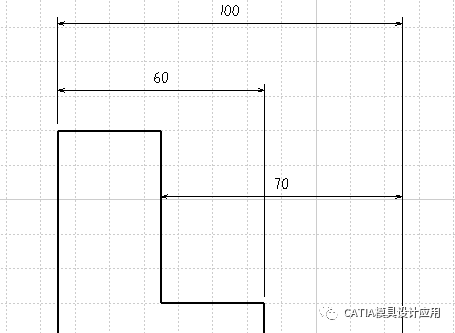

单击移除中断命令，然后选择被中断的尺寸，需要单击两次，即可实现尺寸的恢复。若某个尺寸被多处中断，则没处中断需要单击两次才能移除中断，被移除的中断是与单击靠近的位置。

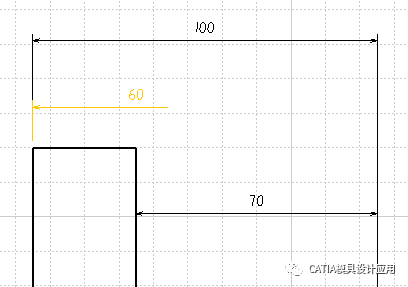

继续单击启动创建/修改裁剪命令，然后选择某个尺寸，分别选择保留测和打断位置，可以实现尺寸的裁剪，需要注意的是，裁剪结果一定要保留尺寸数字位置。如下图结果所示。







移除裁剪命令非常简单，只需要激活命令，然后单击被裁剪的尺寸即可恢复尺寸。
