5.8GHz无线产品认证中常见的射频测试项目

    1  Carrier frequencies-中心频点测试

    测试5.8Ghz的载频频点

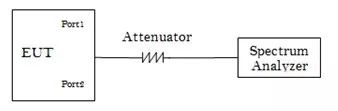

    测试框图：如下图1


                              图1

    测试限值：实际测试值与制造商标称的中心频点值相比，余量在±20ppm以内。

    2  Nominal Channel Bandwidth and Occupied Channel Bandwidth-标称带宽和占用带宽测试

    占用带宽即通信产品的整个信道发射出来的能量（功率）所占用的宽度。

    测试框图：见图1

    测试限值：占用带宽相对于标称带宽的80%到100%之间。

    3  RF output power, Transmit Power Control (TPC) and power density-射频输出功率和功率密度

    测试框图：见图1

    测试限值：

    测试案例展示：


    4     Transmitter unwanted emissions outside the 5 GHz RLAN bands-发射模式下的带外杂散

    测试框图：

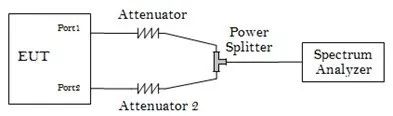

    发射模式下的传导杂散测试框图如下图2

                             图2

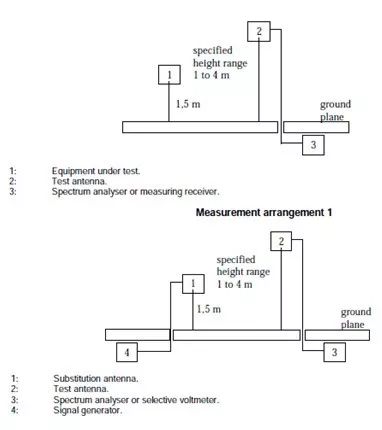

    发射模式下的辐射杂散测试框图如下图3


                                图3

    测试限值：

    5  Transmitter unwanted emissions within the 5 GHz RLAN bands-发射模式下的带内杂散

    测试框图：见下图4


                              图4

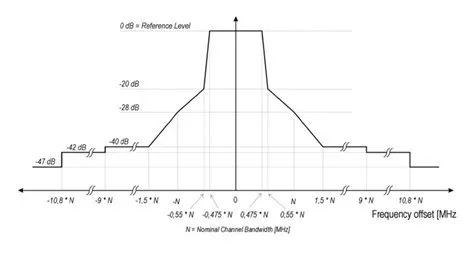

    测试限值：

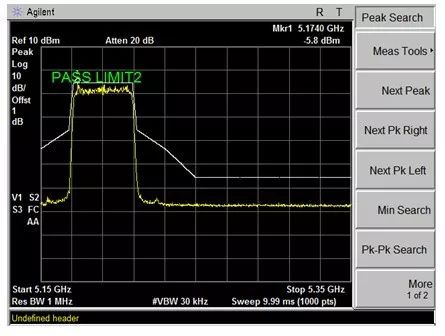

    测试案例展示：在中心频点为5190MHz，产品在发射模式下杂散发射如下图：

    6  Receiver spurious emissions-接收模式下的辐射杂散

    产品在接收模式下的辐射杂散，其辐射杂散不能超出下面的测试限值。

    测试限值：


    以上就是5.8G产品CE认证中常家射频测试项的主要内容。
