一文看懂EMC丨电磁兼容测试技术方案介绍

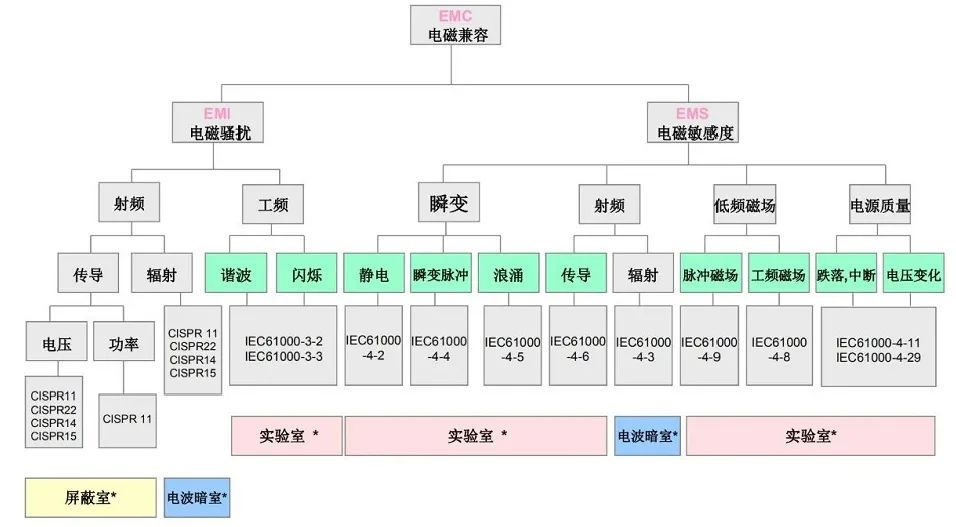

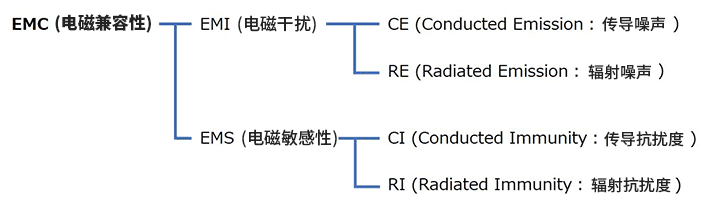

EMC=EMI（电磁骚扰）+EMS（电磁敏感度）



乘客使用手机干扰飞机驾驶仪表

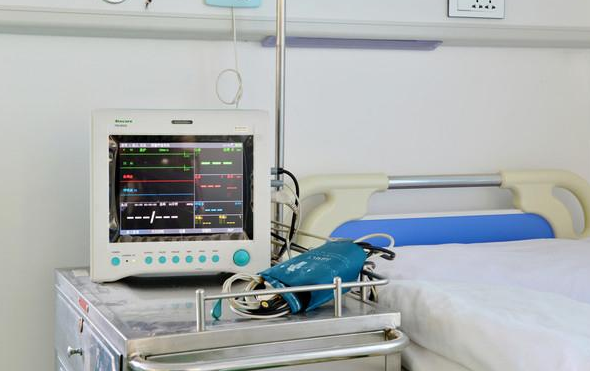

无线电台信号对监护仪器产生干扰

EMC检测(电磁兼容性检测)，主要检测“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力”。

1.设备应能在电磁环境下正常工作，即该设备应具备一定的电磁抗干扰度(EMS)；

2.该设备自身产生的电磁骚扰不能对其他电子产品产生过大的电磁影响，即电磁骚扰(EMI)。

EMC实验室：EMC测试的环境，由于EMC测试属于高精度的专业测试，外部环境不能有电磁干扰，而EMC实验室能够屏蔽外界电磁干扰，才是EMC测试的首要保证。

EMC测试设备：EMC测试项目的实现，测试设备是评测的核心的条件。但测试设备的选型也需要根据各公司自身的情况出发，综合考虑才能选出最适合自己的方案。

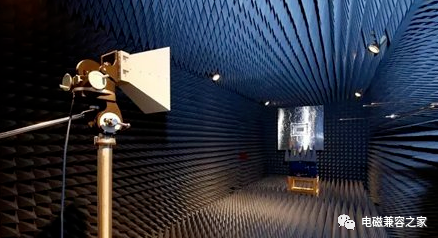

EMC测试主要场地在屏蔽室、开阔地、电磁暗室、混响室、TEM、GTEM进行，其中电波暗室是比较常见的测试场地，暗室需要屏蔽除测试设备外其他电磁所带来的的干扰，所以对其环境“干净”程度较为苛刻，其原理就是利用铁氧体吸波材料吸收电磁波以达到消除环境中电磁干扰.就像下图一样，全钢材封闭结构，内部装有吸波材料。

目前已知的电波暗室种类按用途可分为天线图测试室、雷达截面测试室、电磁兼容(EMC)测试室、电子战(对抗)测试室。其中常见的为全电波暗室和半电波暗室，尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定，主要尺寸分1m法、3m法或10m法。

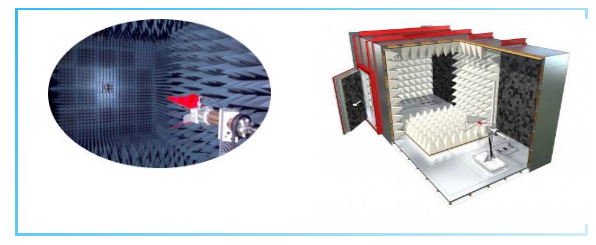

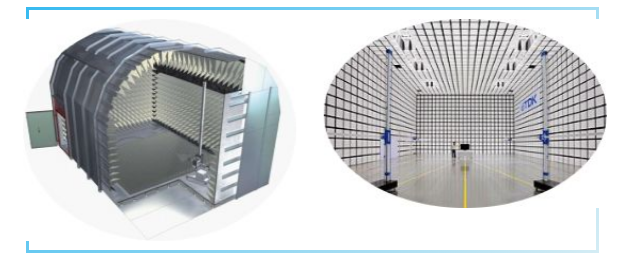

全电波暗室

半电波暗室

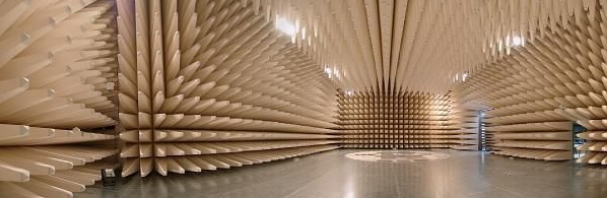

在电波暗室中四周装满了锥形吸波材料，有角锥状浸有吸波粉料的复合海绵吸波体，其尺寸与吸波频率有关，其作用也是为了吸收消除不必要的电磁波，消除反射信号，可以满足30MHz—40GHz频带、10—20dB的电磁波吸收率；电磁波屏蔽暗室用的电磁波吸收体是与暗室的尺寸相适应的，并且为了有效地利用空间也在不断地减小厚度。

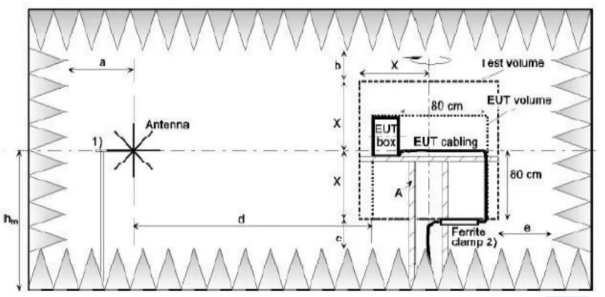

全电波暗室测试原理

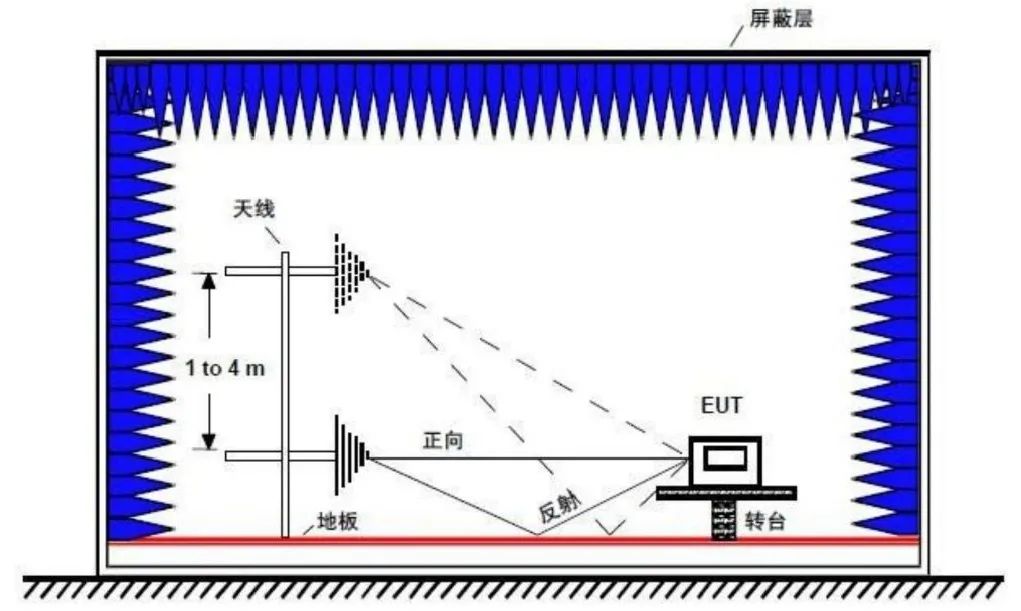

半电波暗室测试原理

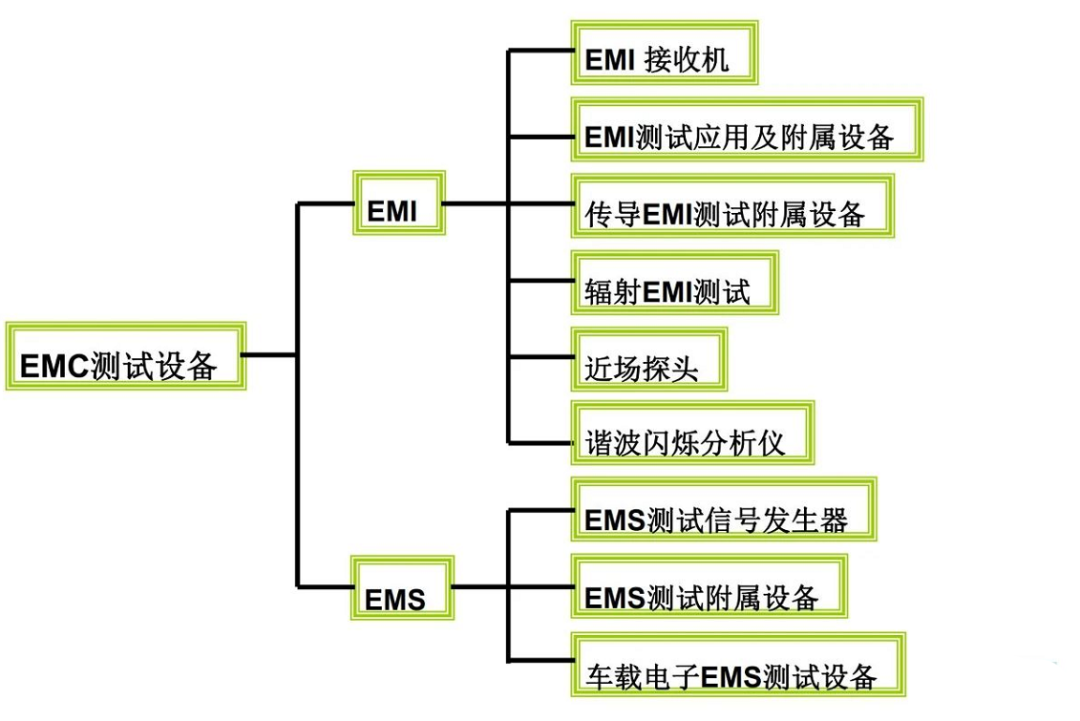

EMC测试过程中，根据被测试设备行业不同，所配套的测试设备也会不同，但可以大致EMI按类别分为接收机、网络、接收天线、附属设备，EMS测试设备（连续）可分为信号发生器、信号测试附属设备。（下图）

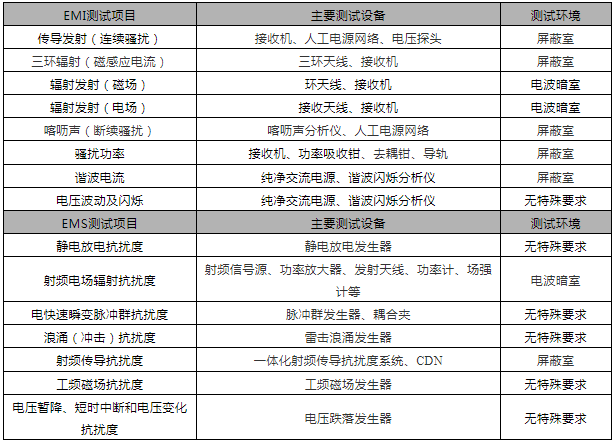

在下图中所列EMC重要测试项目-测试设备-测试环境（实验室）等相对应关系：

可以看出EMC测试配套设备和项目多种多样，但其中最重要的EMI接收机也有等级高低之分，不同的EMI接收机可从20Hz-40GHz频段都可以进行接收，并且EMI接收机也按级别划分，诊断评测级别也会相应不同。我们让我们来看看部分测试设备的样式。

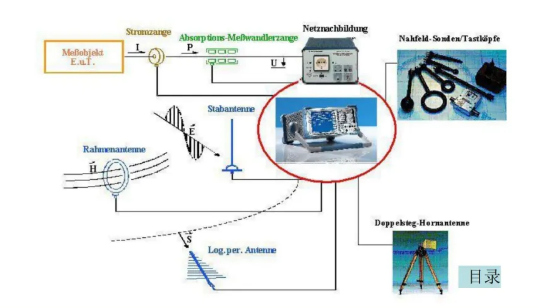

EMI测试应用及附属设备

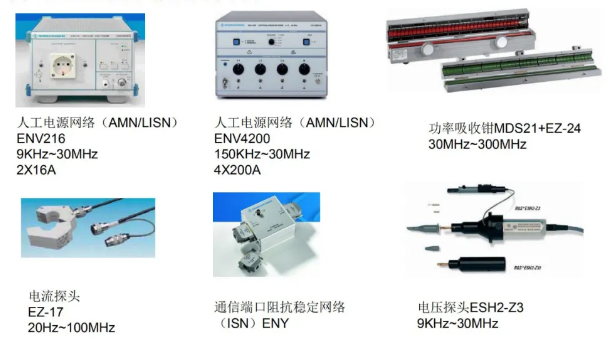

传导EMI测试附属设备

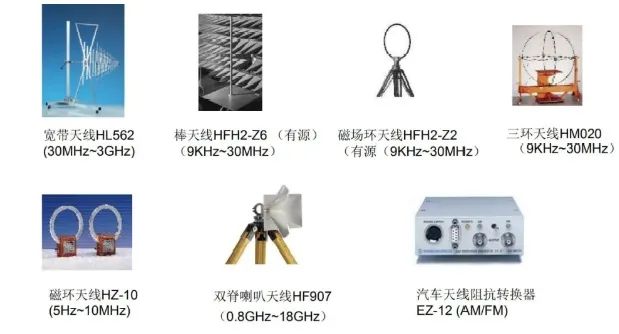

辐射EMI测试天线

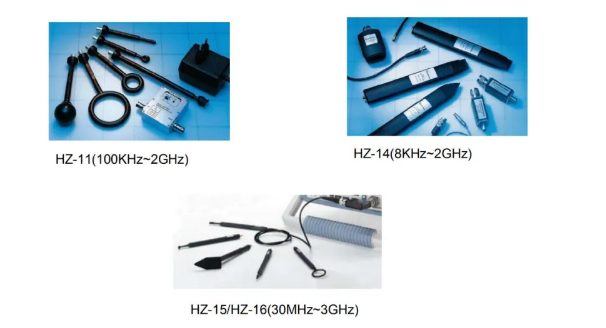

近场探头-PCB和诊断测试

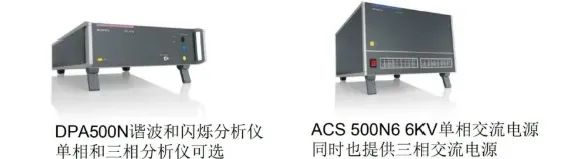

谐波、闪烁测试设备

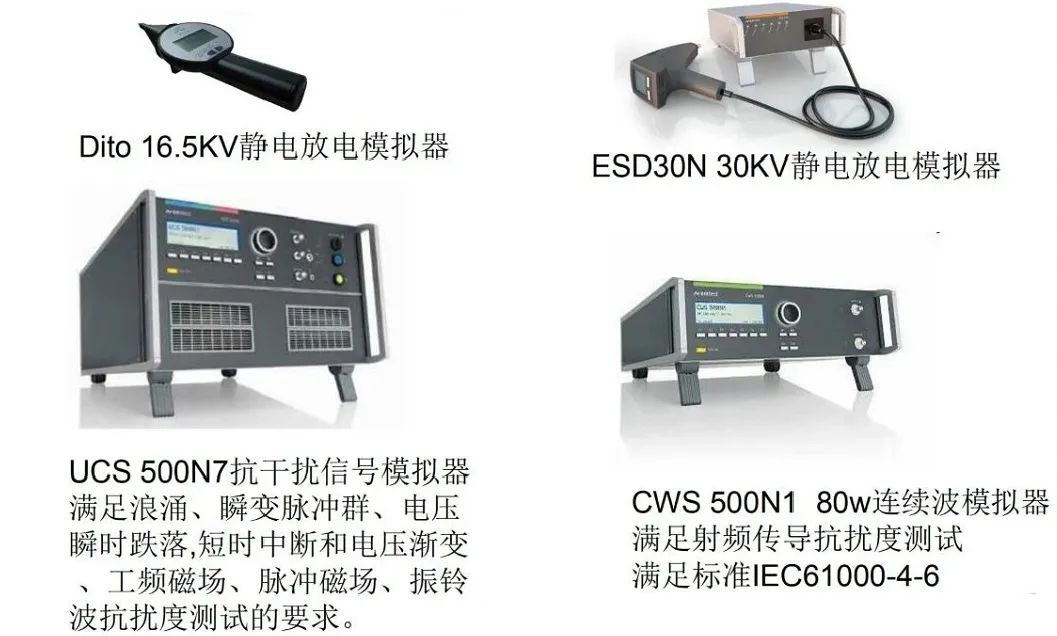

EMS测试信号发生器

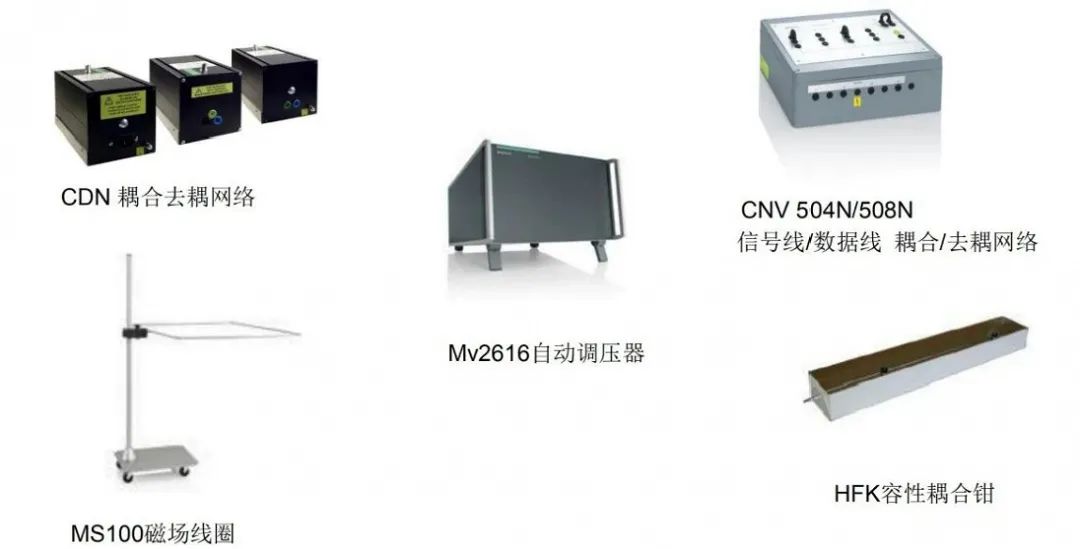

EMS测试附属设备



尾声



随着时代发展,想要做出更好的产品，在产品上市之前，EMC测试是判断产品是否符合EMC要求的必要环节，选择具备CNAS和CMA资格认定证书的厂家进行EMC测试，可以避免少走弯路。或者选择合适的电磁兼容技术合作伙伴长期进行emc合作交流。
