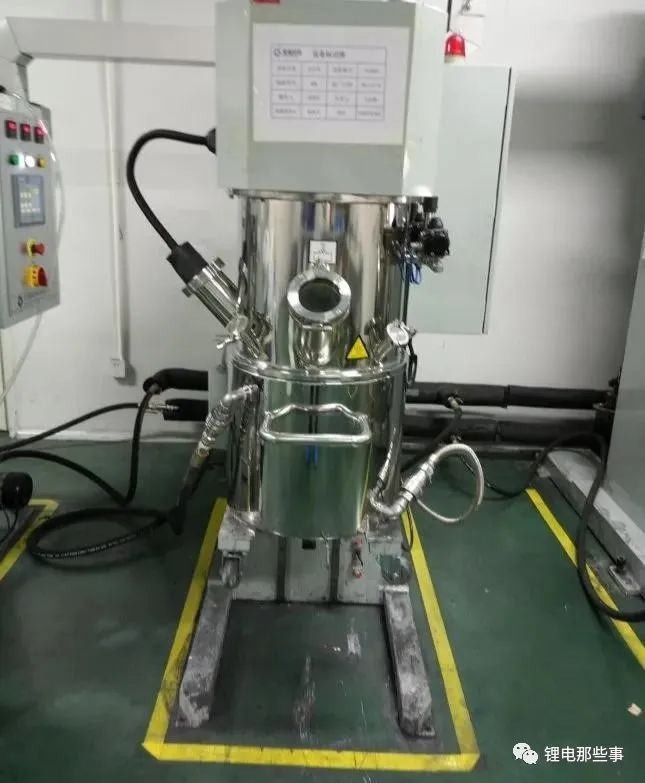

合浆/配料
1.1、工艺要求： （ 1）、固含量； （2）、粘 度。
固含量 工艺配方的确认；
计量的准确性；
工艺流程的确认；
粘度(正极：4500~5500cps；负极：4000~5000cps)搅拌参数的设置；（公转25HZ、自转30HZ：） 水循环效果的确认；
搅拌机的真空度。（-0.09Mpa)
1.2、 控制要点 设备保持干燥，控制车间的温湿度 正极对原材料进行脱水，一般用120℃常压烘烤2小时左右 NMP脱水。使用干燥分子筛脱水或采用特殊取料设施，直接使用 加入导电剂和活性物质后，浆料应均匀一致，没有团聚的颗粒，并且浆料中气泡应除尽， PVDF溶解过程比较缓慢，制浆前需提前溶解PVDF于NMP中，CMC也是较难溶液，制浆前需提前溶解CMC于水中；PVDF和CMC要充分溶解，分散均匀，如果存在颗粒的粘结剂或增稠剂必须增加搅拌时间或者更改搅拌工艺 搅拌机工作分四工序段时间，第一和二工序段不开抽真空，而且搅拌和分散的转速也不要调得太高，要初步完成剪切，分散，捏合，对撞，乳化等过程后浆料达到一定的细度、均匀度及粘度要求后方可抽真空
1.3、注意事项： 运行过程中一旦发现问题必须及时记录并通知相关部门，以便及时清理 除了必要的维护人员，严禁非本岗位人员操作设备或更改参数 浆料的浓度（固含量）应从高往低逐渐调整，以免增加麻烦； 在搅拌的间歇过程中要注意刮边和刮底，确保分散均匀； 浆料不宜长时间搁置，以免沉淀或均匀性降低； 需烘烤的物料必须密封冷却之后方可以加入，以免组分材料性质变化； 搅拌时间的长短以设备性能、材料加入量为主； 搅拌桨的使用以浆料分散难度进行更换，无法更换的可将转速由慢到快进行调整，以免损伤设备； 出料前对浆料进行过筛，除去大颗粒以防涂布时造成断带； 操作人员必须接受岗前培训合格方可持证上岗，并严格遵守被 操作规程 搅拌完成，及时清理机器设备及工作环境5S； 操作机器时，需注意安全，避免砸伤头部。
二、涂布

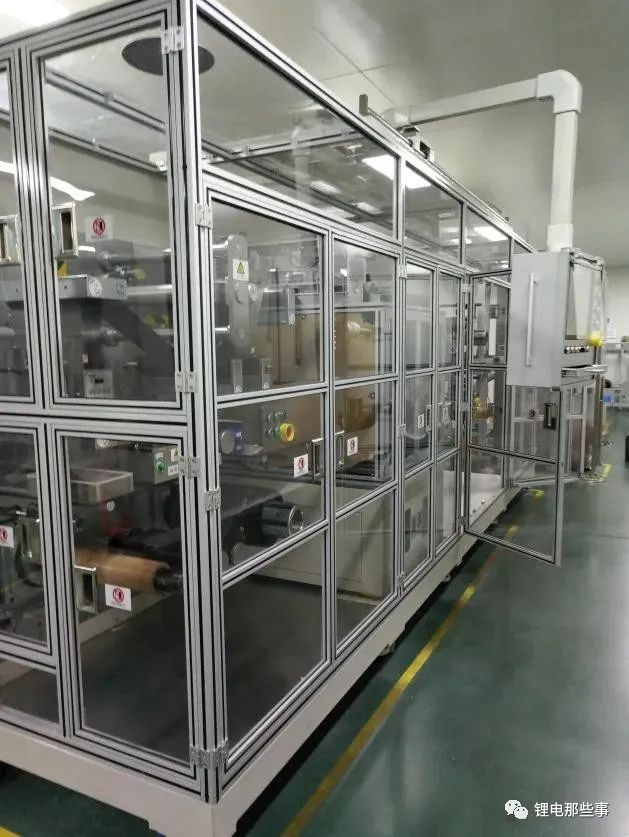

涂布机
2.1工艺要求： 极片的面密度 极片的尺寸 极片的干燥度 极片的面密度 基体面密度的确认；
刀口调节的合理；
膜宽和涂布厚度确认正确；
料槽液面的高度；
浆料的搅动；
两面面密度的一致性；
涂布的尺寸 工艺要求确认；
基材尺寸的确认；
涂覆宽度的确认；
涂覆长度的确认；
涂覆间隙的确认；
单双面涂覆对应效果的确认；
人机界面参数的确认；
涂布的干燥度 工艺分段温度要求的确认；
分段温度及走速的设置；
实际温度与设置温度的差异；
风门的调节；
外部环境温度的影响。
2.2控制要点： 要尽可能保证涂布的一致性，操作时应注意浆料粘度的变化、料斗上液面高度的变化、涂布速度的变化； 铝箔上浆料薄层进入烤箱干燥，除去NMP溶剂（NMP沸点202℃，闪点95℃）。干燥过慢，涂层表面有流动性，厚度不稳定，干燥过快，表面形成PVDF膜层，内部的NMP溶剂挥发会造成表面层起皱现象，为保证NMP均匀蒸发，通常采用分段干燥，中间段温度最高。正极一般为100-130℃，负极若采用水性体系，干燥温度一般为75-90℃；还有干燥过程NMP挥发，涂布浆料的组成不断变化，所以配制浆料的NMP溶剂的量、升温方式和加热时间，对此都有影响； 加热温度或时间不够，难以除去浆料中的液体，使部分粘结剂溶解，造成活性物质剥落；加热温度过高，则粘结剂发生晶化，也会使活性物质剥落，从而造成电芯内短路。另外，干燥温度和烘干时间不合适还会造成铝箔氧化和极片偏湿； 涂布和干燥要做到首件三检-厚度、质量、尺寸符合要求，并定时检验对应的拉浆速度、烘烤时间、间隙等。
2.3、注意事项： 操作人员必须接受岗前培训合格方可持证上岗，并严格遵守被 操作规程 除了必要的维护人员，严禁非本岗位人员操作设备或更改参数 必须确认干燥分机已启动才能启动空气加热器 每班停机后须立即用酒精清洗好料斗、刮刀、涂布辊及背辊等，表面不得有刮痕和损伤 注意保持背辊气缸和直线划辊的清洁及润滑 机器轴承部位须定期加润滑油，减速箱必须定期换油或补充 运行过程中一旦发现问题必须及时记录并通知相关部门，以便及时清理 时刻做好5S工作，维护设备及周边环境清洁 设备保持干燥，控制车间的温湿度 操作设备时，注意安全，以免被烘箱烫伤
三、辊压工序

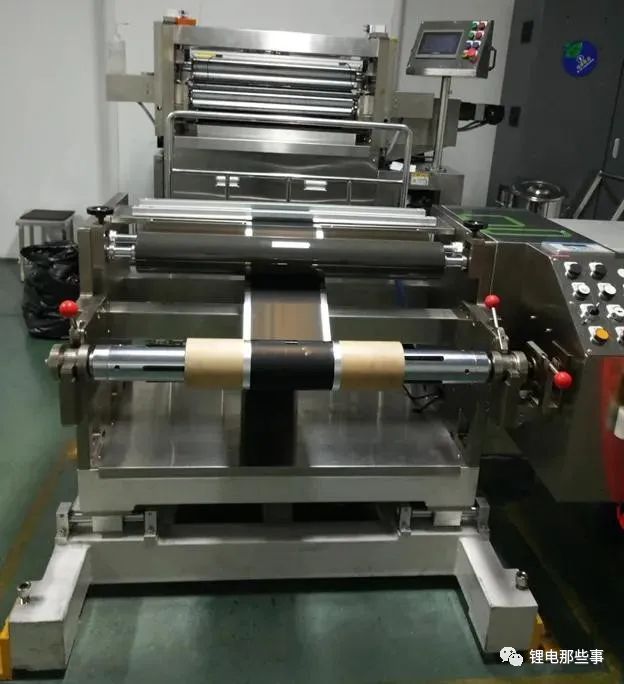

辊压分切机
3.1、工艺要求; 辊压 材料的压实密度大小； 转速频率；（≤50Hz） 辊压压力；（≤30MPa） 扎辊间隙；（≥0.05mm） 两边间隙的一致性； 相对湿度；（＜35%RH） 环境温度；（23～30℃）
3.2、控制要点： 滚压应注意厚度符合工艺要求； 压片时应注意气泡、掉料、极片变形、 对辊机辊径越大越好； 极片断裂，在辊压的过程中，断裂不仅影响工作效率，还对后续的分切、卷绕等工序造成困扰。 极片翘曲严重极片经过辊压后，有时候极片会呈较大程度的内凹外凸的现象，此种现象出现不利于极片分切、卷绕 极片横向、纵向厚度 极片波浪边严重 如测量极片厚度时刮料、问题点没有及时标记等人为失误，可以通过加强培训提高意识来解决。 极片收卷时调节好纠偏和张力，收卷要整齐 压力不足，辊压厚度不到位，装配困难，卷绕对位不准，严重时可能引起安全问题 辊面不平整—极片表面不光滑甚至有毛刺，引起电池短路、自放电甚至出现安全问题
3.3、注意事项： 操作人员必须接受岗前培训合格方可持证上岗，并严格遵守被 操作规程 除了必要的维护人员，严禁非本岗位人员操作设备或更改参数 启动辊压机前用无尘纸沾无水乙醇对辊压机的滚轮进行清洁。 对辊清洁时，人必须在设备的背面，以免操作失误带来工伤 为了避免衣服及头发等被缠绕到机器内，作业时请穿合体的服装。 辊压完成时，及时对辊压机卸压。 运行过程中一旦发现问题必须及时记录并通知相关部门，以便及时清理 时刻做好5S工作，维护设备及周边环境清洁 设备保持干燥，控制车间的温湿度 运行设备时，注意安全，以免手被带入滚轮下
四、模切/激光切
激光切
4.1、控制要点： 边缘区无掉粉，掉粉漏金属的极片，正极漏金属，对应的负极嵌锂不足，负极漏金属，会出现析锂。生成枝晶锂，刺穿隔离膜，造成电芯短路，有很大的安全隐患 波浪边；极片出现弧形，装配困难，卷绕对位不准，严重时可能引起电池短路甚至安全问题 极片尺寸符合工艺要求；尺寸不合格的极片卷绕时会造成包覆不良，导致电芯短路，出现安全事故 毛刺符合工艺要求。切口有毛刺—引起电池短路、自放电甚至出现安全问题 收卷时，压杆一定要下压，避免出现翘边现象 Mark孔的位置要符合卷绕设备的要求
4.2、注意事项： 操作人员必须接受岗前培训合格方可持证上岗，并严格遵守被 操作规程 除了必要的维护人员，严禁非本岗位人员操作设备或更改参数 机罩以及站板业属于安全装置的一部分，切勿在其处于拆卸的状态下进行运转。 为了避免衣服及头发等被缠绕到机器内，作业时请穿合体的服装。 进行保养、检查等需要接触机器的作业时，务必要将红色的停止开关锁定 运行过程中中一旦发现问题必须及时记录并通知相关部门，以便及时清理和维护 时刻做好5S工作，维护设备及周边环境清洁 设备保持干燥，控制车间的温湿度。
4.3、工艺要求 模切的尺寸 极片的毛刺 模切的尺寸 刀模的规格； 红外线感应器的感应效果； 转送带走速的调节； 异常的处理。 极片的毛刺 刀模的锋利； 刀模的完好度。
