齿轮的计算

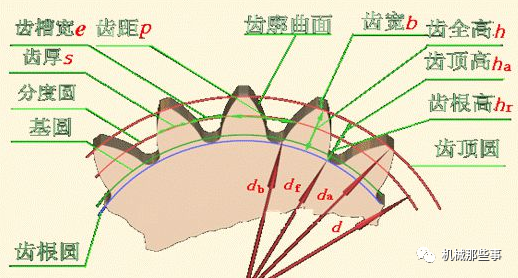

一、齿轮的直径计算方法：

1、齿顶圆直径=（齿数+2）*模数

2、分度圆直径=齿数*模数

3、齿根圆直径=齿顶圆直径-4.5模数

二、M4 32齿

1、齿顶圆直径=（32+2）*4=136mm

2、分度圆直径=32*4=128mm

3、齿根圆直径=136-4.5*4=118mm

三、这种计算方法针对所有的模数齿轮

1、齿轮模数=分度圆直径÷齿数 =齿轮外径÷（齿数-2）

模数是决定齿大小的因素。齿轮模数被定义为模数制轮齿的一个基本参数，是人为抽象出来用以度量轮齿规模的数。目的是标准化齿轮刀具，减少成本。直齿、斜齿和圆锥齿齿轮的模数皆可参考标准模数系列表。

模数m = 分度圆直径d / 齿数z = 齿距p /圆周率π

从上述公式可见，齿轮的基本参数是分圆直径和齿数，模数只是人为设定的参数，是一个比值，它跟分圆齿厚有关，因而能度量轮齿大小，是工业化过程的历史产物。
