倍速链流水线：英文名称double plus conveyor chain ,用于装配加工生产过程中的物料承载和输送，其结构为倍速链条的增速原理，使工装板快速运行，通过阻挡器控制物料的停止，工人对该工位进行生产加工，与倍速链配套的顶升平移机能完成物料的垂直运行。链条以低度运行，而工装板可获得倍速于链条的移动速度，保证高的输送效率，使链条工作平稳、噪音小、磨损小、寿命长。

二、组成部分

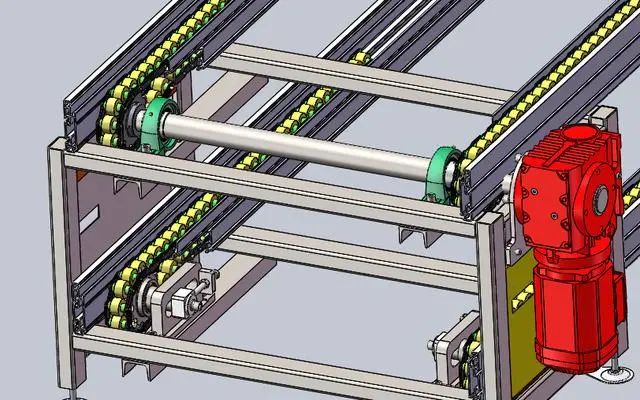

1.倍速链由主动端和从动端组成

主动端由轴承座、倍速链轮、电机、机架、倍速铝型材组成。

从动端由从动链轮、张紧座、机架、倍速铝型材组成。

2、倍速链条的种类

倍速链条分为三倍速、2.5倍速和单倍速三种，滚轮材质为工程塑料、尼龙、碳钢、不锈钢，链板：不锈钢、碳钢

特殊用途：全碳钢、全不锈钢、防静电材质，常用：轻载，工程塑料轮，重载：碳钢轮。

3、传动方式

传动方式：空心轴电机驱动方式、卧式电机驱动方式

4、铝型材

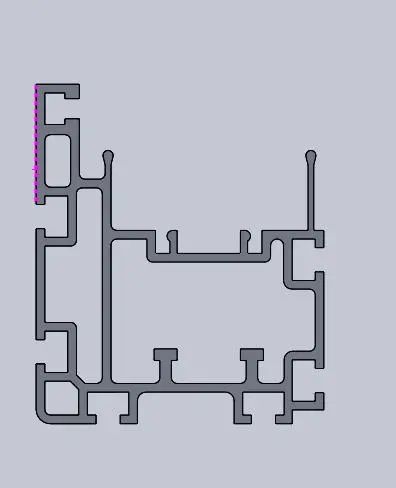

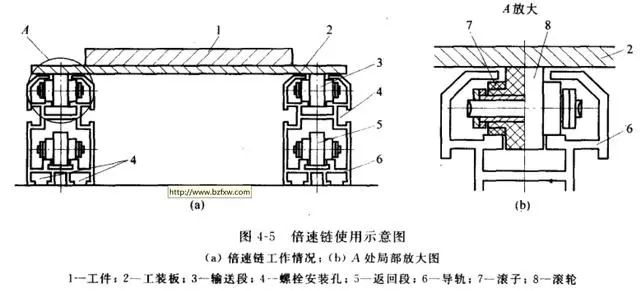

选用和倍速链条配套的倍速链铝型材

常用的自动化配件厂家很多，这里不一一列举，不同厂家的铝型材形式大同小异，只是根据不同客户使用感受进行微调改进。

5.工装板

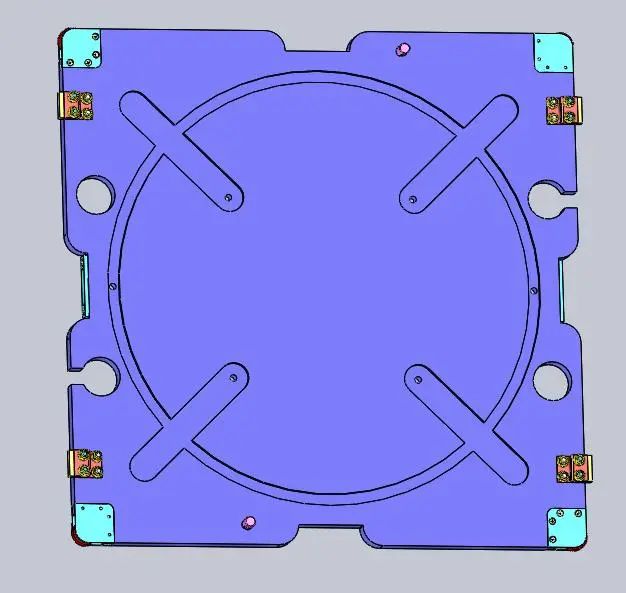

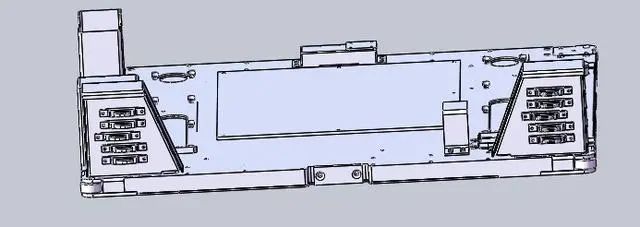

工装板是自动化生产线不可或缺的工装，工程上也泛称为治具，工装板是根据被输送物的尺寸形状专门定制设计的。

工装板材质：PVC、碳钢、不锈钢、电木、尼龙等等，可以根据设计需求选材，但一定要保证工装板的承载强度，一般选用PVC材质，我使用过的最大承载是1000x1000x30mm的PVC可以承载150kg的产品。

工装板结构：分为导轮（可不装）、工装板主体、夹具组成，其中夹具需要根据产品的不同要求进行设计。

如果工装板上承载的是电气类的产品，需要插电，工装板上还需要安装导电轮、集电器、碳刷等，满足工装板导电的需求，工装板配合滑触线的供电使工装板上的插座带电，用来检测产品。

工装板宽度比铝型材之间的间隙为5mm左右，以保证工装板运行平滑。

6、阻挡器

阻挡器是起到控制工装板放行的作用，其形式分为立式阻挡器和卧式阻挡器，根据生产物料的重量进行选型，分为不同载荷。

7、顶升平移

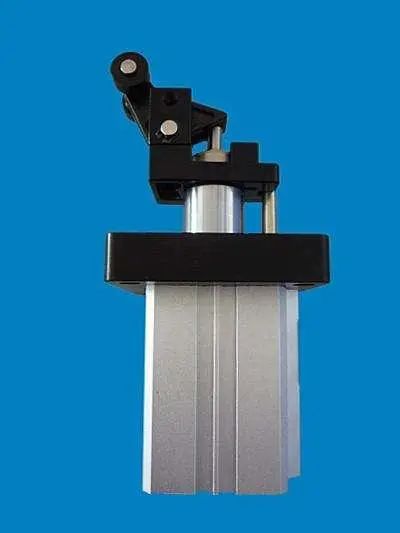

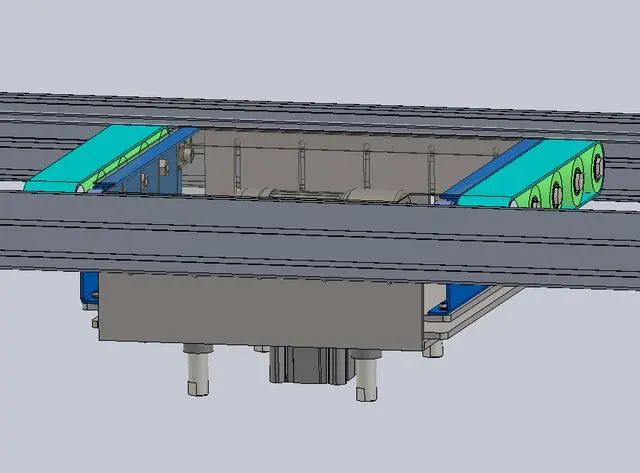

顶升平移可将垂直于本线体的工装板流入本线体，也可将本线体的工装板流出，结构有链条式、皮带式等，由电机驱动，气缸将设备顶起。气缸选型的时候考虑气缸的输出力大小，根据工装板+物料的自重来选型。

8、回板机

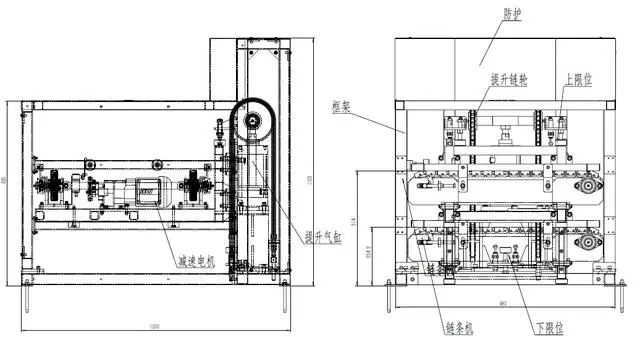

倍速链有双层倍速链和单层倍速链，单层倍速链一般为环形，首尾相连，双层倍速链上层用来生产，下层跑空板，而回板机实现了上下层之间的轮转。一般回班机由：动力部分和顶升部分组成，动力部分有：驱动链条或皮带、电机、机架，顶升部分有：顶升气缸、直线导轨滑块、机架、配重（根据负载大小决定）顶升链轮、链条、护罩等等。

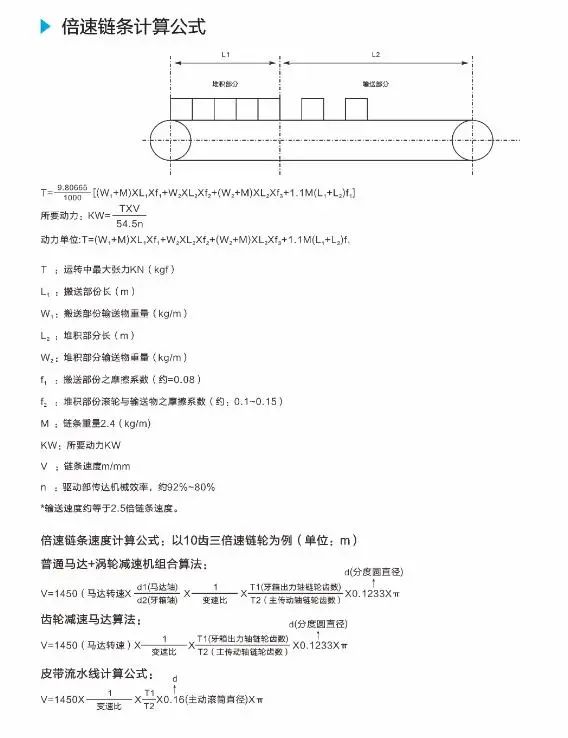

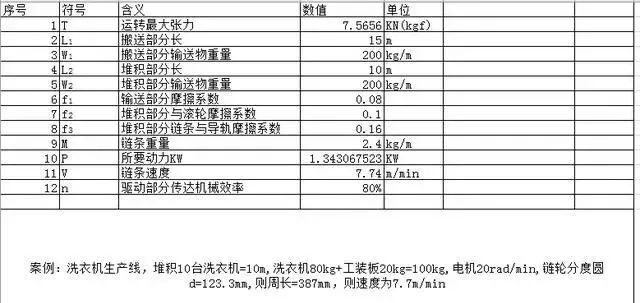

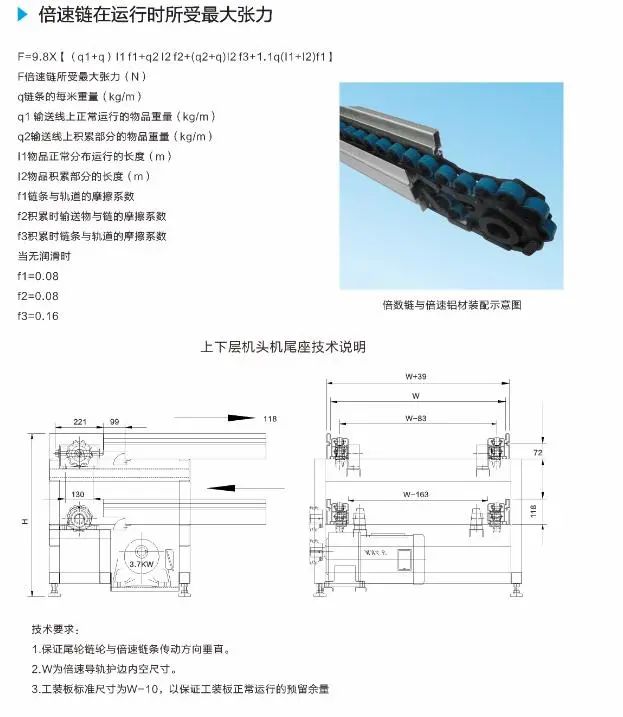

三、倍速链选型的计算
