做PCBA必须人人掌握的基础知识—电子元件的认识

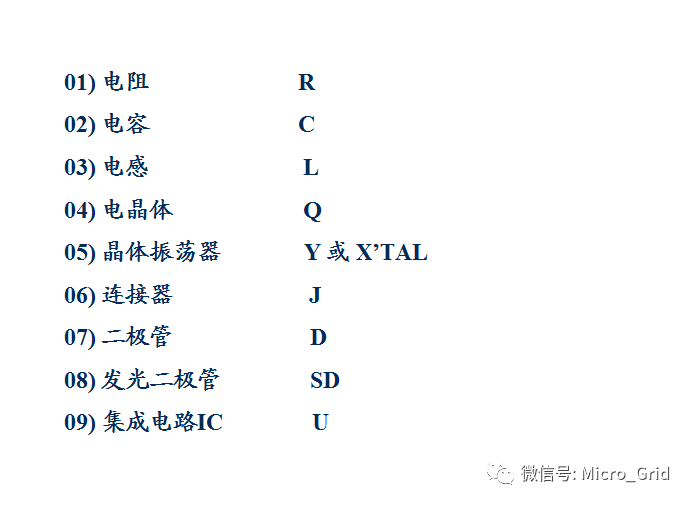

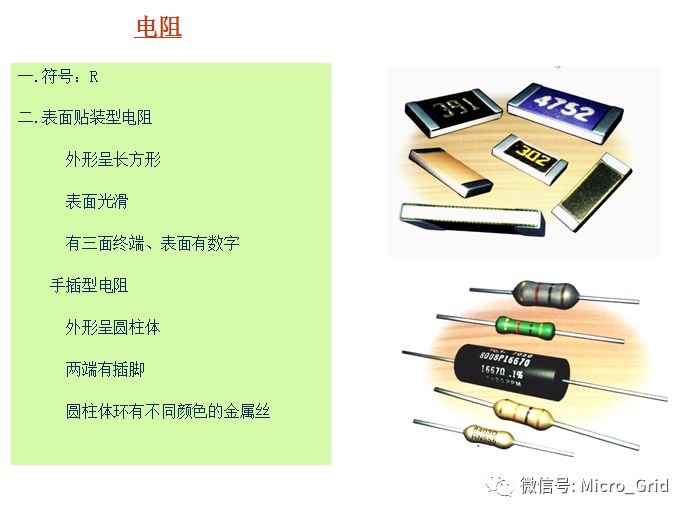

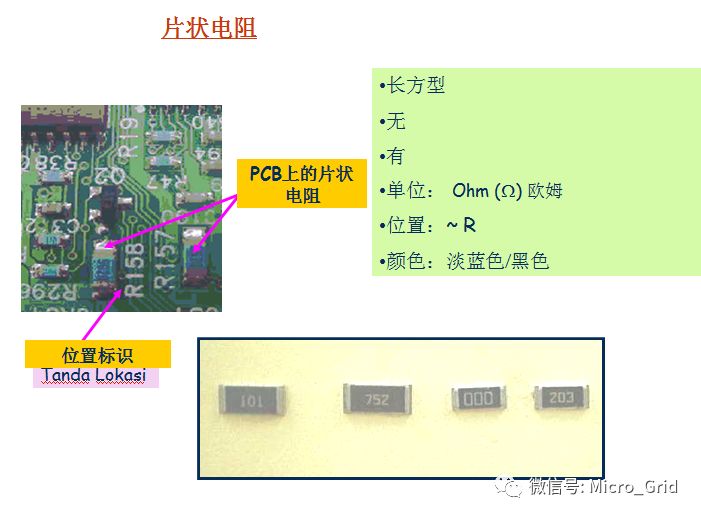

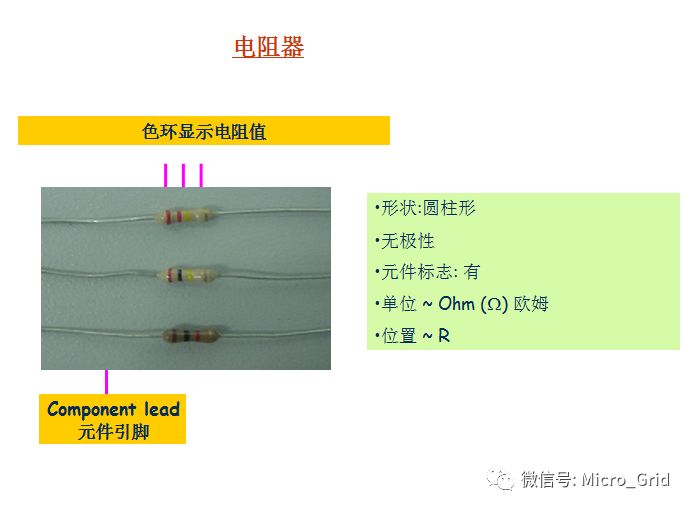

电阻：R；欧母（Ω）

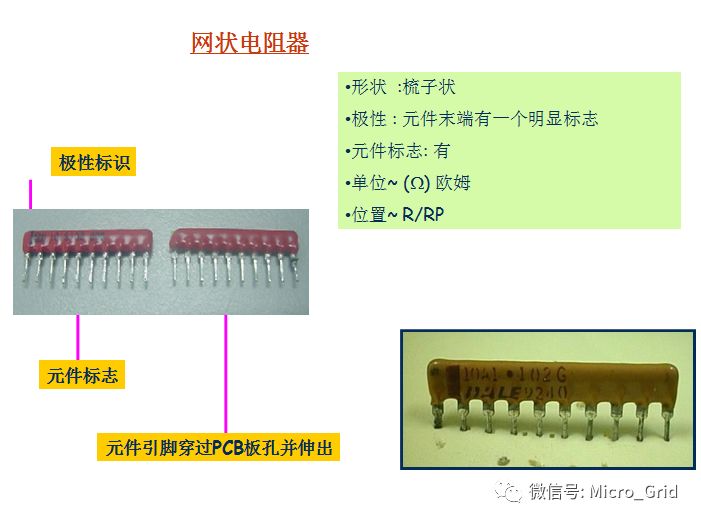

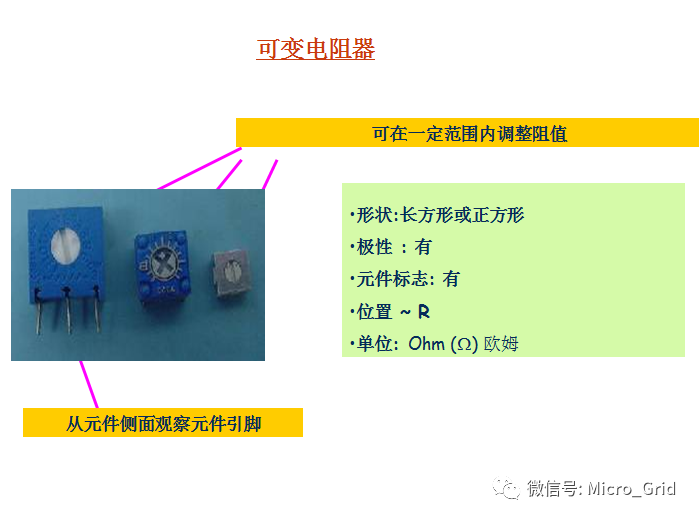

排阻,，可变电阻具有方向性，普通电阻无方向无极性。

识别方法：线路板的丝印上的点对应第一脚。

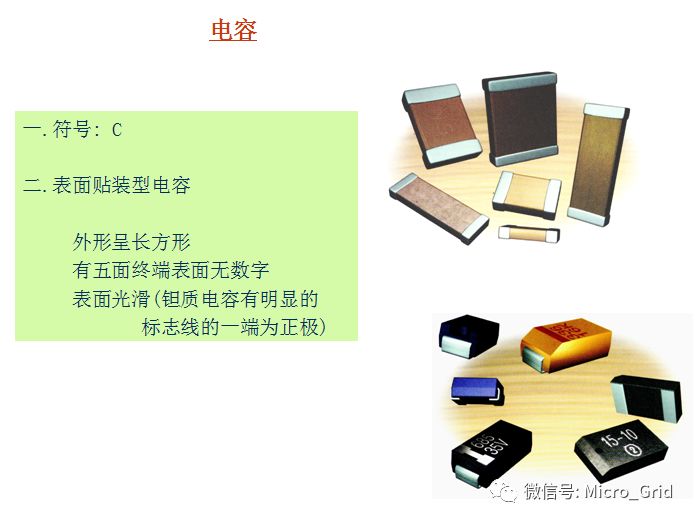

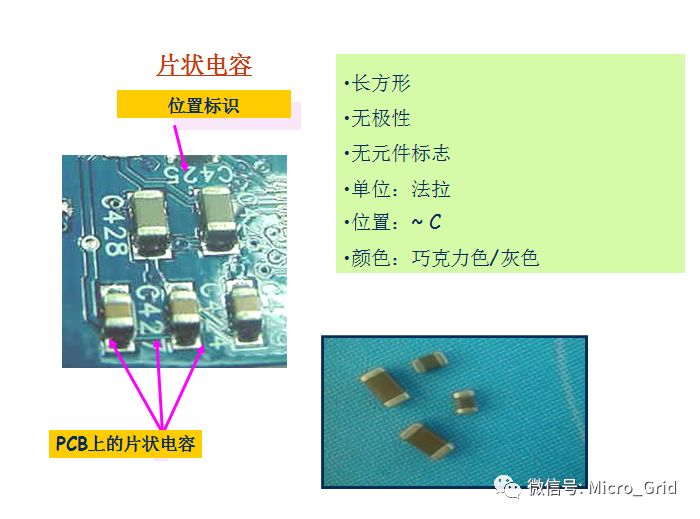

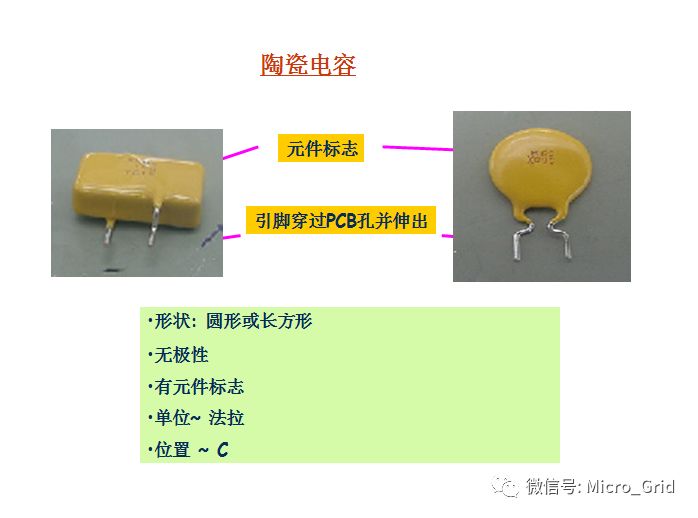

电容：C；法拉(F)

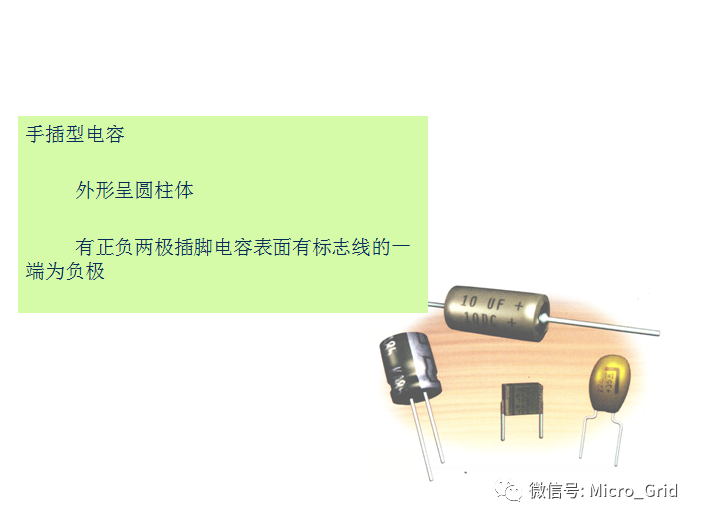

电解电容有极性

识别方法：圆柱形电解电容有标识的一边为负极。贴片式的片状电解电容有标识的一端是正极。

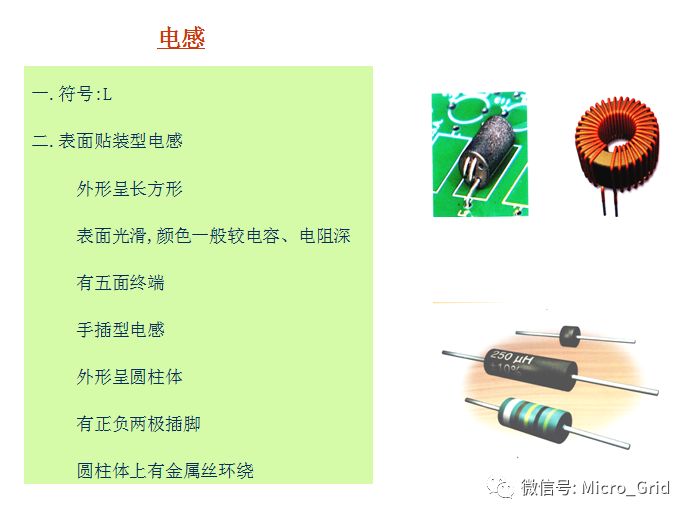

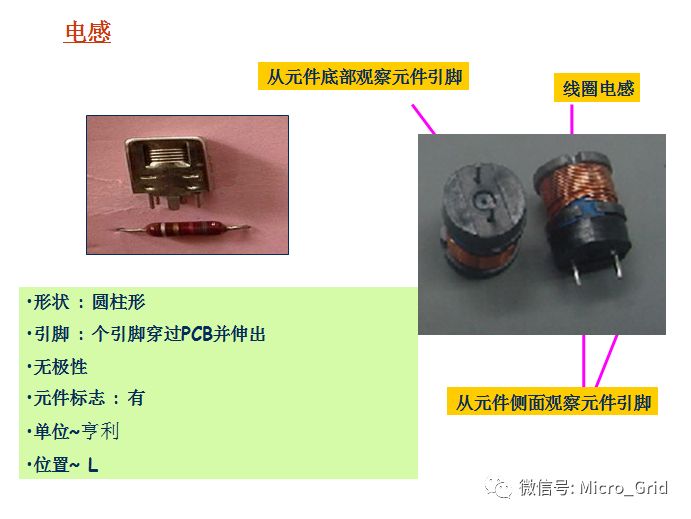

电感：L/E；亨利(H)

无方向

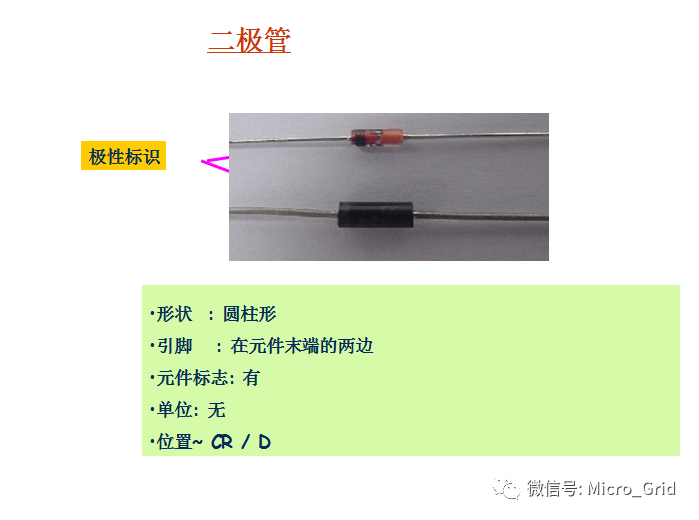

二极管：D/CR/LED

有极性

识别方法：有标记的一边为负极，发光二极管有缺口一侧的脚为负极，且在发光部分中负极比正极明显要大得多， 负极须与PCB丝印的缺口或标记对应。

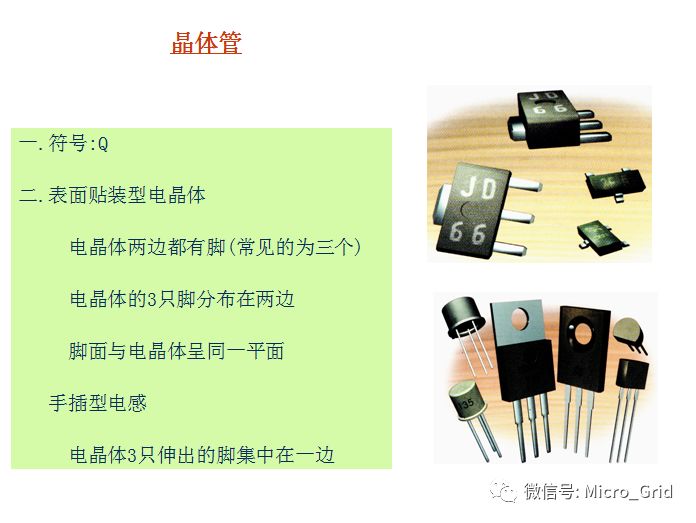

三极管/晶体管：Q

有方向

识别方法：元件的外观图形是否和PCB上的丝印图吻合。

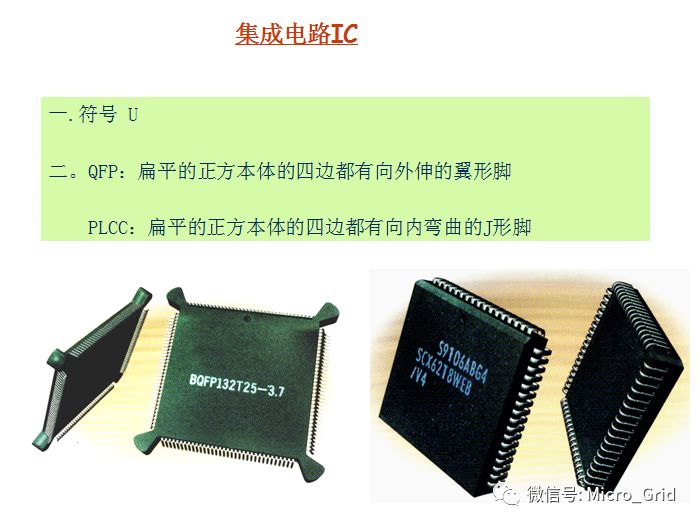

集成块：IC/U

有方向

识别方法：

1、点对点

2、缺口对点

3、斜边对点

4、三角形对点

5、丝印逆时针的第一脚

连接器：J/JP/P

有方向

识别方法：手插后的俯视轮廓图须与PCB上的丝印对应。

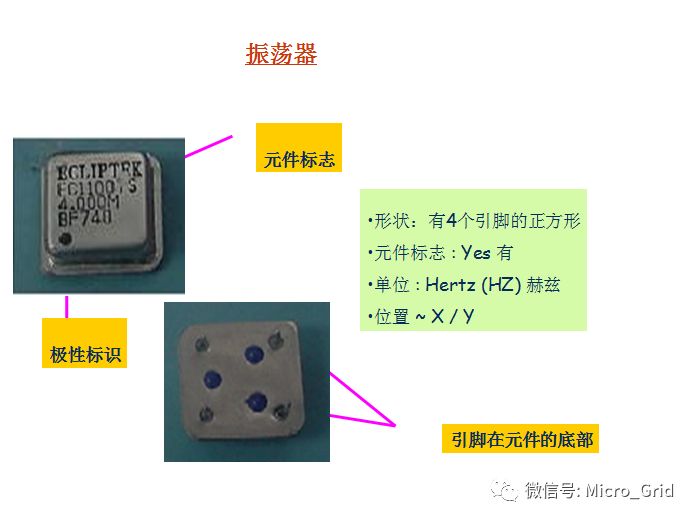

晶振：X/Y；赫兹(HZ)

多引脚的有方向

识别方法：同集成块识别一样
