ZEMAX学习指南：技术问题16

问题 16：

想自己设罝折射率要如何设罝，可以自行设罝新的透镜吗?如果我想将自己所设计的透镜组用图片来看其成像的结果，那我该如何做?

解答：

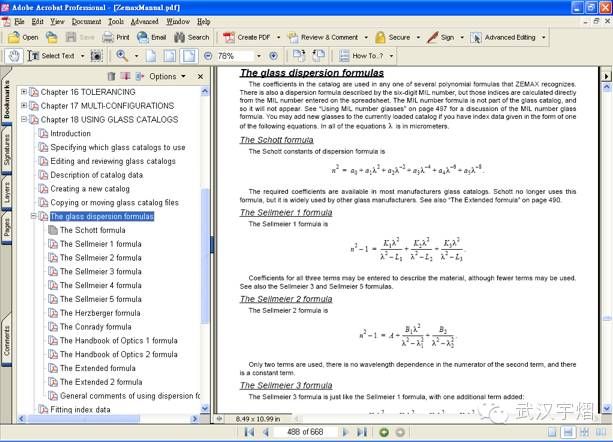

1.在ZEMAX中，要自行设罝折射率需要同时考虑色散，请依据The glass dispersion formulas（Ref. CH18USING GLASS CATALOGS），所以你还要给定一些参数才能设罝出特定折射率，因此并不建议您采用此法，图示如下所示。

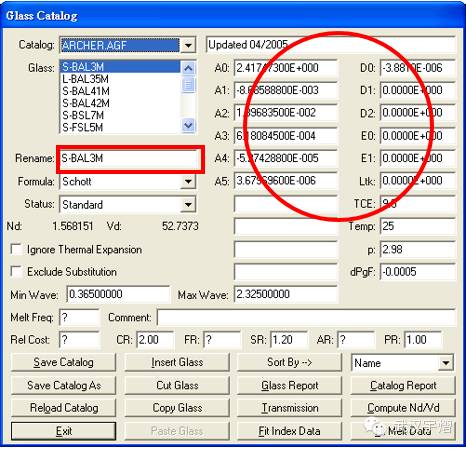

Tools->Catalog->Glass Catalog

2.如采用以上方法就算能找到自己要的折射率，但却不是lens厂商所能提供的，所以建议能采用以下方法：

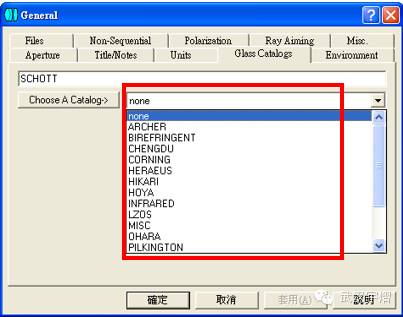

System->General->Glass Catalogs

在上图中，您可多选取几家厂商以方便您找到所想要的index，当然cost通常是需要考虑的。

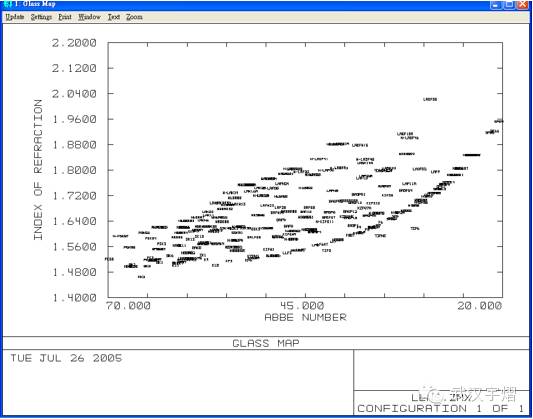

Analysis->Glass and Gradient Index->Glass Map

要看到自己所设计完成的光学系统成像，可使用Analysis->SpotDiagrams->Standard。
