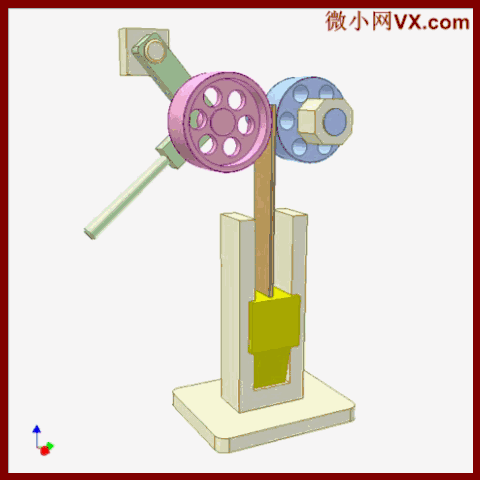

机械动图第234期：机械原理动态图，机械工程师的最爱（27）
1.落锤（Drop hammer）
输入：绿色皮带轮轴
绿色轴和红色空心轴间有一个滑键。
黄色滑块的上下运动取决绿色杆。

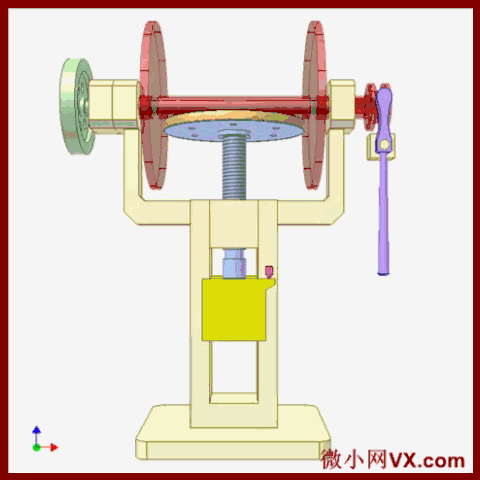

2.摩擦压力机1（Friction press 1）
输入：绿色皮带轮轴
绿色轴和红色空心轴之间有一个滑键。
蓝色盘-螺钉交替性地与两个红色盘接触。
黄色滑块的上下运动由紫色杆控制。
滑块在行程的最低位置达到最大速度，最高位置达到最大速度。
粉色制停器决定滑块的最高位置。

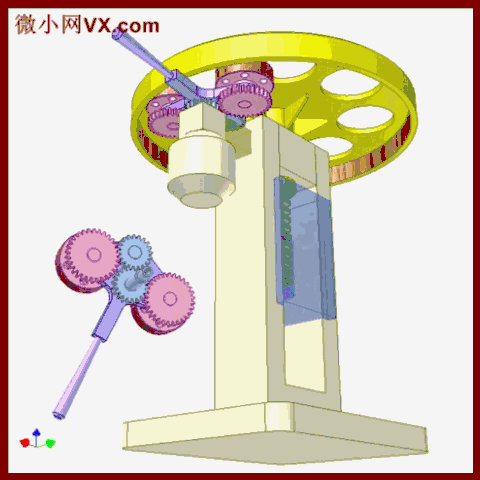

3.摩擦压力机2（Friction press 2）
输入：中心小齿轮
紫色盘携带四个齿轮和两个辊柱。
辊柱交替性地与黄色盘接触，并且给螺钉往复运动。
对映蓝色螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。
有一个制停器在盘驻留时保持其静止，未显示。

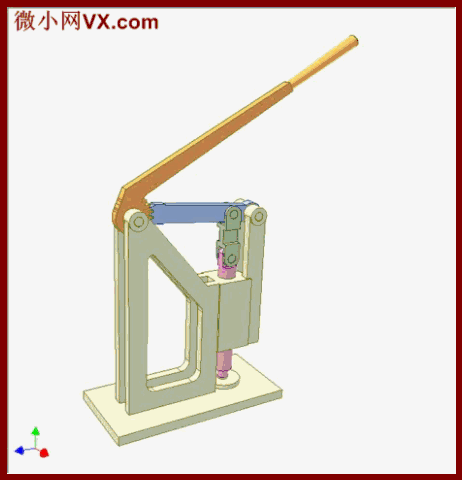

4.手动冲床1（Hand punch machine 1）
齿轮传动和滑块-曲柄机制的结合。

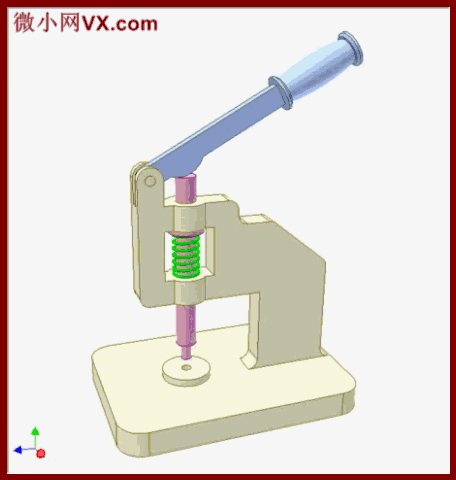

5.手动冲床2（Hand punch machine 2）
盘形凸轮和线性往复运动从动件。

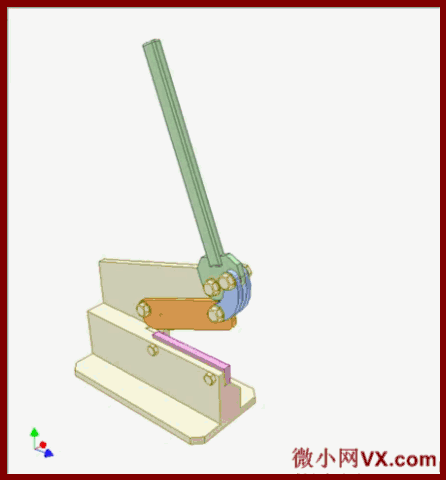

6.手动剪切机1（Hand shearing machine 1）
使用了一个行星齿轮。
手动力量施加在卫星齿轮上。
其它齿轮固定。
上方的工具台固定在载体上。
7.手动剪切机2（Hand shearing machine 2）
使用了一个四连杆机制。
手动力量施加在一个曲柄上。
上方的工具台固定在其它曲柄上。

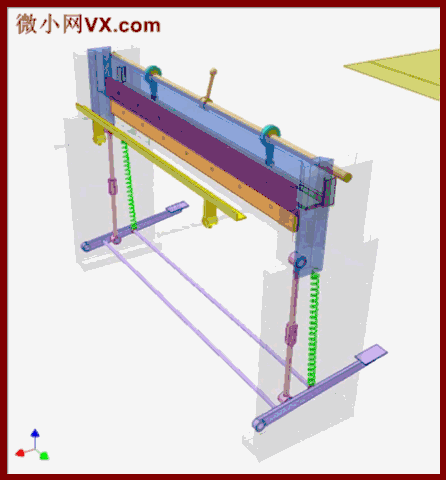

8.脚踏剪切机1（Foot shearing machine 1）
蓝色滑块由一个滑块曲柄机制驱动。
曲柄是紫色的脚踏杆。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
