【技研】（内藏福利）你会提取减振器、摆臂、悬置等橡胶件的曲线坐标吗？

。

本文主要是为刚接触底盘设计不久的新人服务的，如果你已经是老资格的攻城狮可以忽略本方法。

不知各位攻城狮在设计的时候是否遇到过这样的问题，想对标某个零件的刚度曲线时，却无奈于只有图片，无具体数值？这时你是否为如何得到这些数值而烦恼？其实方法有很多，这里小编告诉大家一个简单而实用的方法。

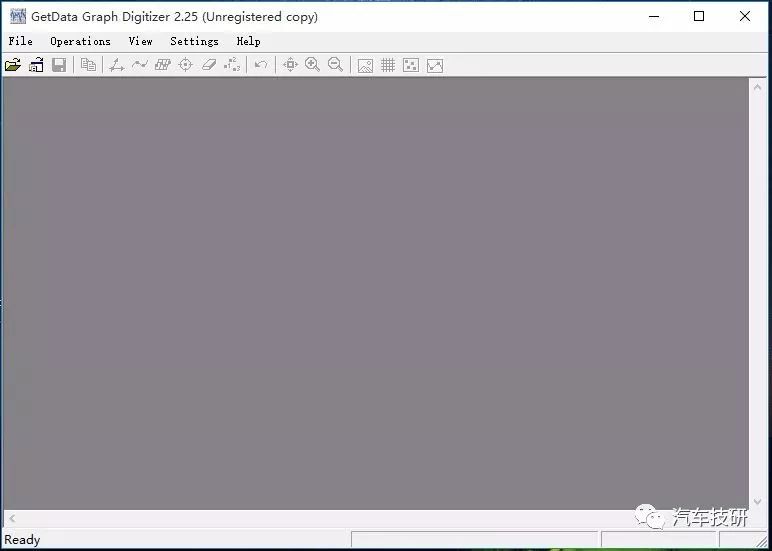

首先大家需要下载一个小软件“GetData Graph Digitizer”，安装方法很简单，下载后大家可以百度安装。安装好后打开该软件，界面如下图所示。

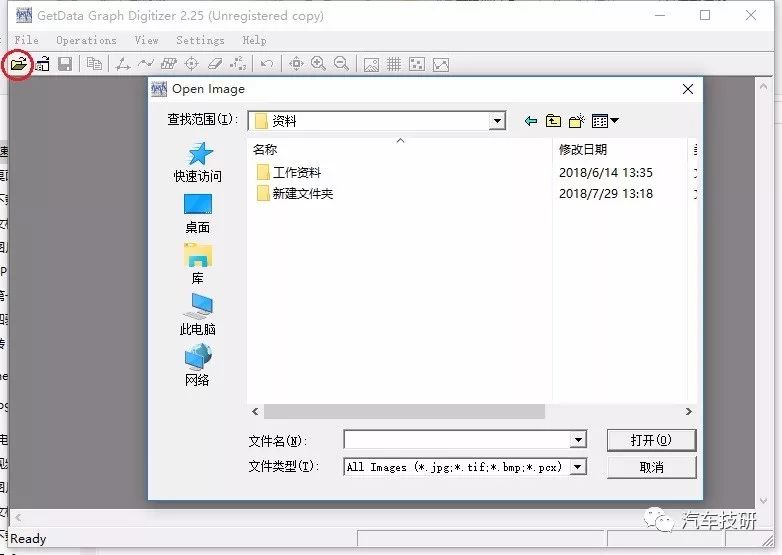

打开之后点击左上角红圈内图标，选取你想要转化的图片，如下图所示。

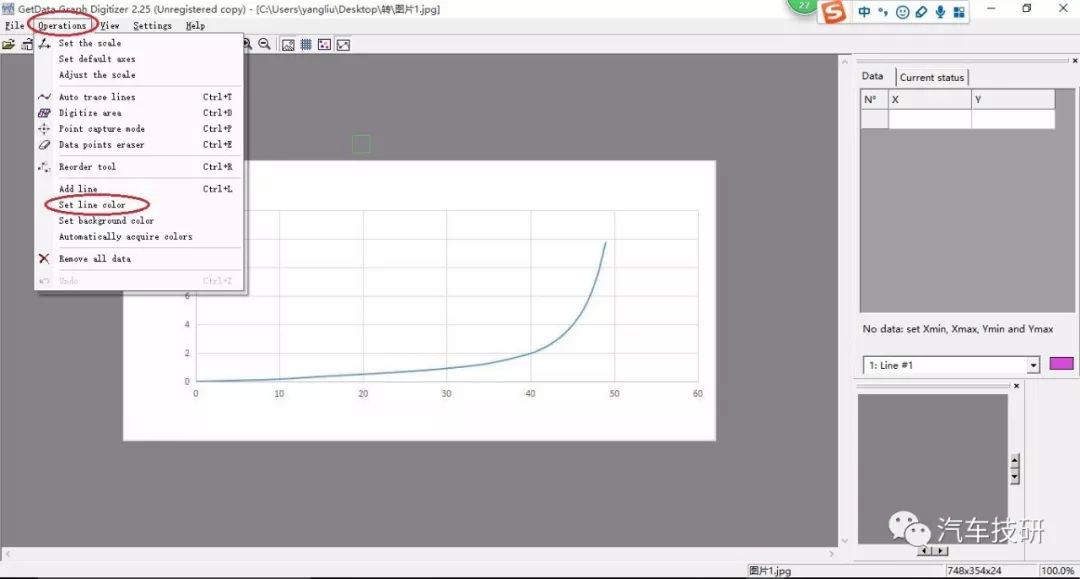

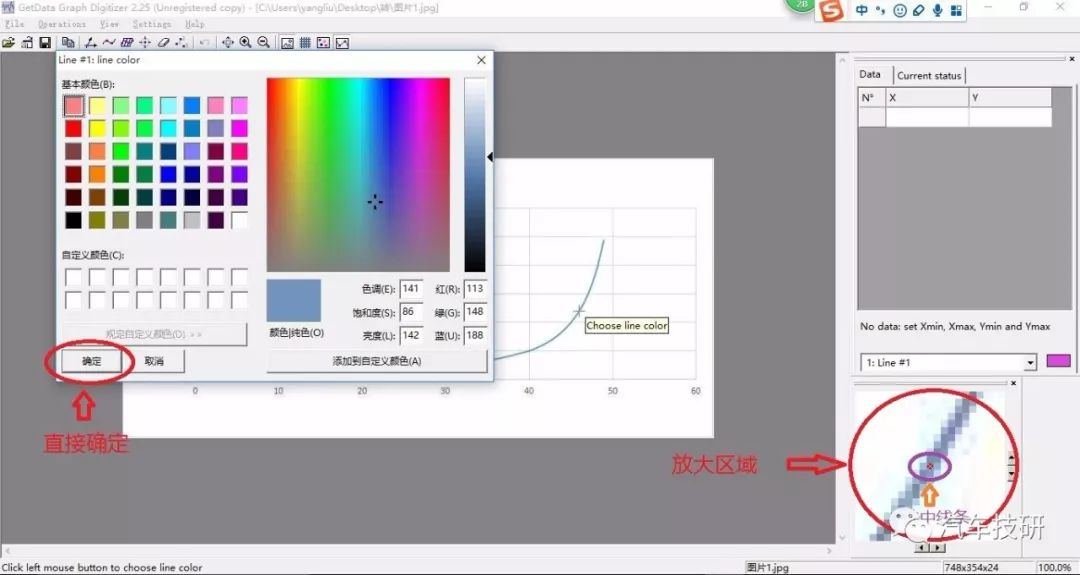

打开图片之后，点击“Operations”，选择“Set line color”，如下图所示。选择之后把鼠标移动到曲线上，这时右下角会有鼠标局部放大图，可以从右下角处观察曲线细节，点击曲线之后会弹出一个对话框，点击确定即可。

然后点击“Operations”，选择“Set background color”，之后在图片空白处点击，会弹出一个对话框，直接确定即可。

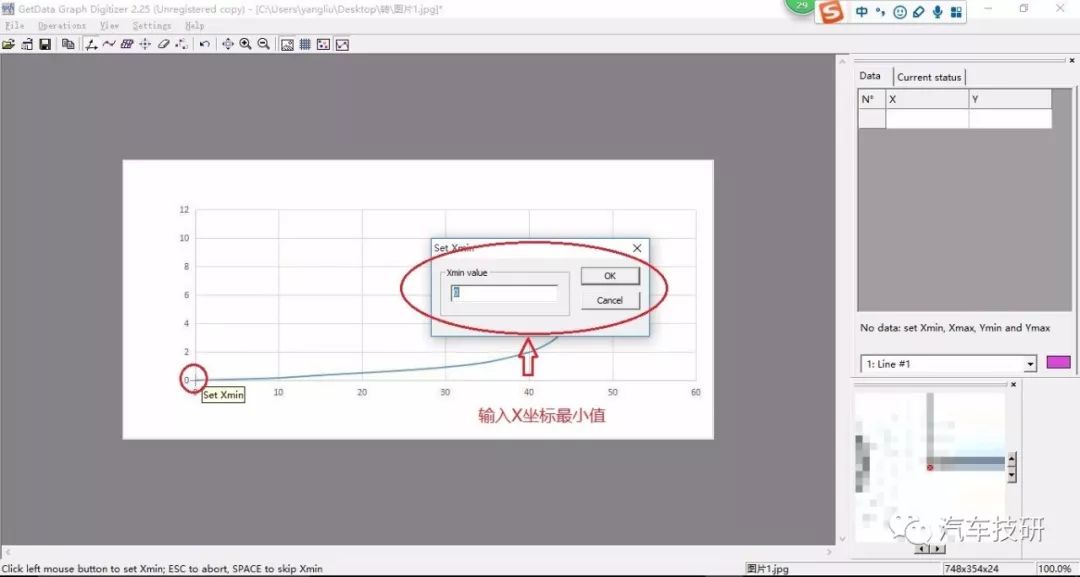

曲线和背景设置好后，下面我们来设置一下该曲线的正确坐标，点击“Operations”，选择“Set the scale”，然后将鼠标移动到曲线原点附近，通过右下角放大图选准原点位置，然后单击，这时会弹出一个对话框“Set X min”，这时输入的是X向最小坐标值，小编这里是0，如下图所示。

点击OK后，接下来在X轴上较清晰的地方选择下一个点“Xmax”，操作方法同上面步骤，设置好对应数值后点击OK。然后依次设置“Ymin”和“Ymax”，需要注意的是，选点的时候如果鼠标跳动过于厉害，无法精确选点，我们可以按住“Ctrl”键进行操作，完成后曲线坐标系即建立完成，接下来就是我们期待已久的读取各点数值。

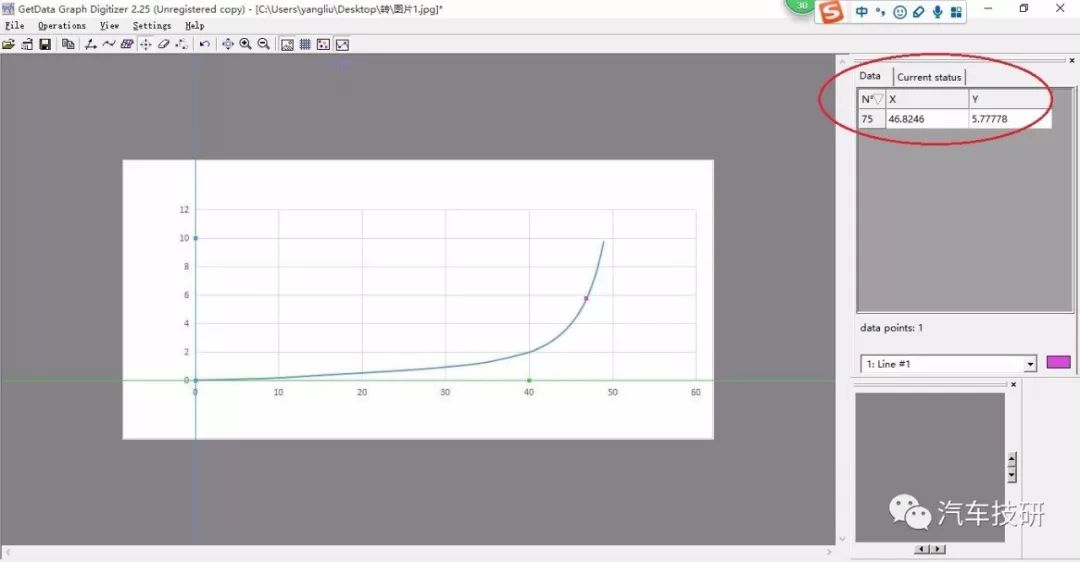

点击“Operations”，选择“Point capture mode”，然后就可以在曲线的任何位置单击读取你想要的数值了。数值会在右上角的“Date”模块中显示，如下图所示。

如果你想依次读取曲线上的一系列数值，并且在Excel中复现该曲线，那么你可以依次在曲线上取一系列数值，之后直接将右上角读取的数值**到Excel中即可。

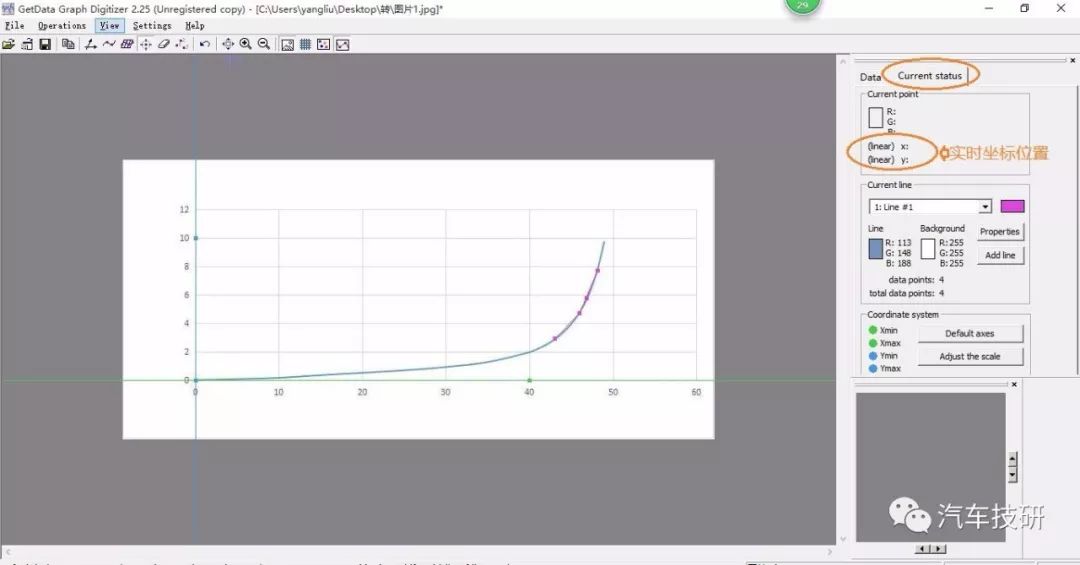

值得一提的是，如何在取点过程中更加精确地选取X轴或Y轴的坐标值呢？其实很简单，点击右上角“Current status”，然后在取点的过程中你会发现“（linear）x”和“（linear y）”随时和你的鼠标位置一起变化，这样就可以很精确地读取你想要的任何一个点X/Y坐标了，怎么样，是不是很简单？

GetData Graph Digitizer软件就为大家介绍到这。再为大家讲解一下我们经常用的Catia是如何对图片进行测量的，这是承诺给大家的福利哦。

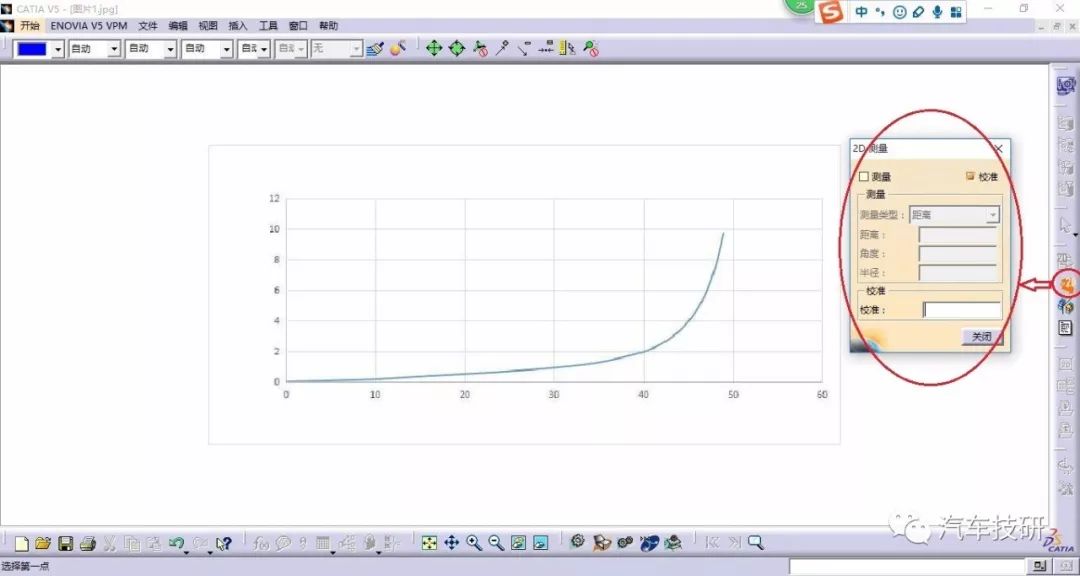

首先打开Catia界面，点击“文件-打开”，选取要测量的图片。图片会平铺在Catia界面，点击右侧图标“2D测量”，会出现一个对话框，如下图所示。

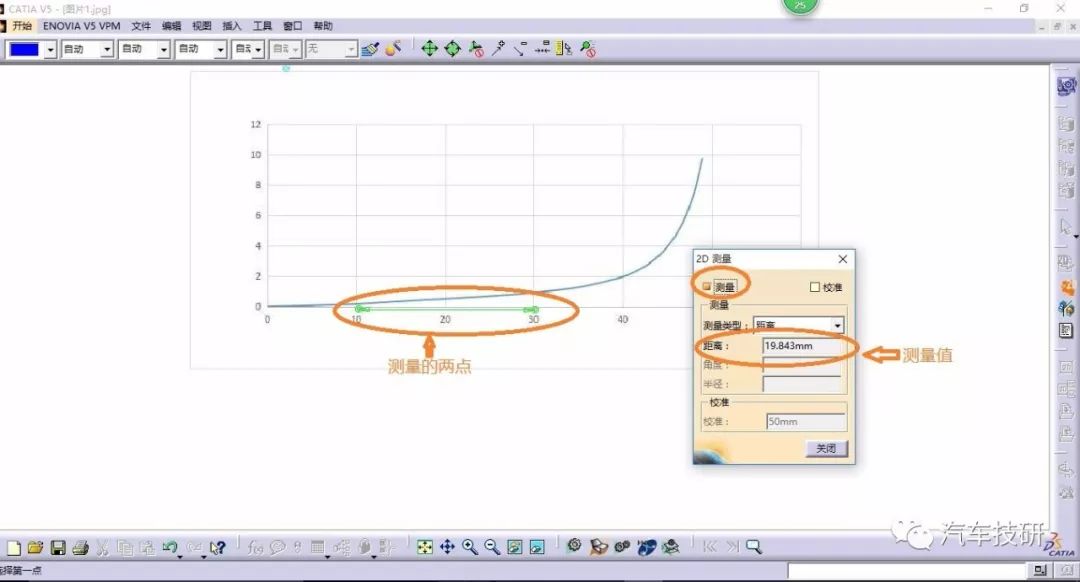

打开该对话框后，我们开始进行尺寸校准，在图片中选择一个起点，单击后再选择一个终点，然后在对话框中填入理论尺寸，输入理论尺寸后点击对话框中的测量选项，然后点击图片中任意两点就可以测量这两点间距了，如下图所示。

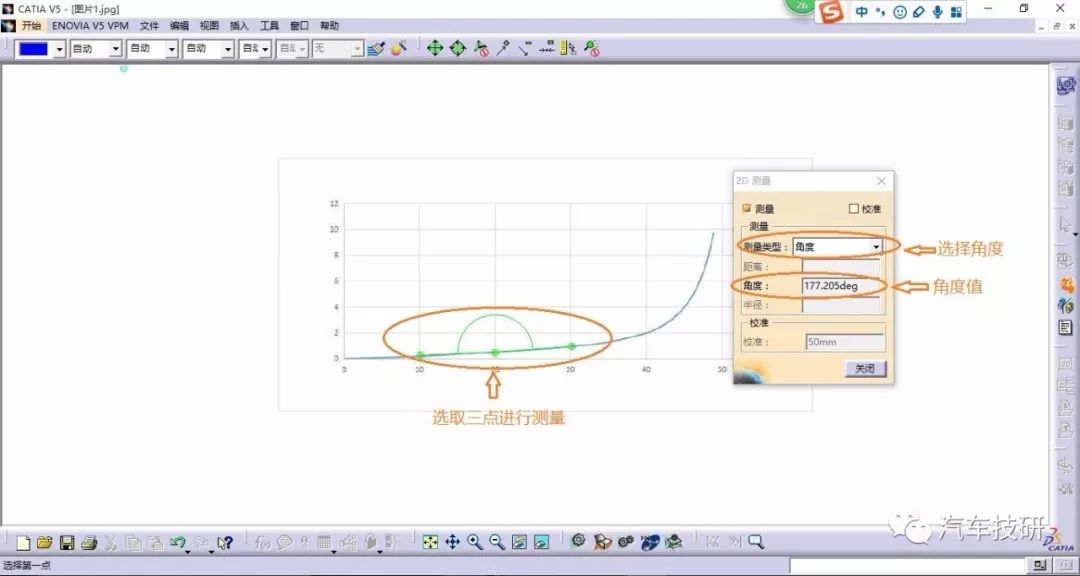

Catia这个板块中除了可以测量直线距离，还可以测量角度和弧。如下图所示，在测量类型中选择“角度”，然后在图片中任选三点，就可以测量三点所构成的两条直线的角度。

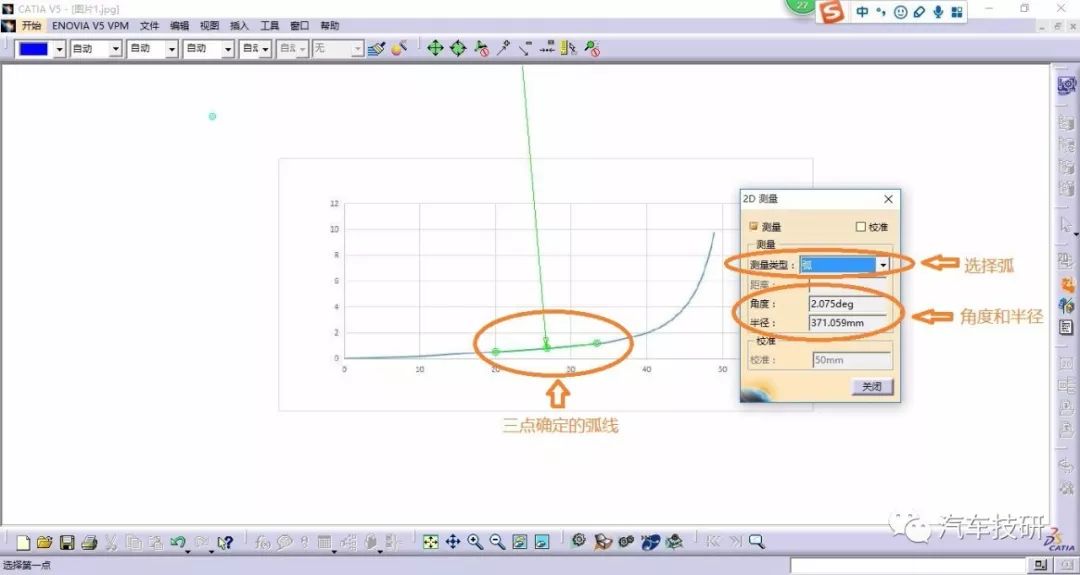

在测量类型中选择“弧”，然后在弧线段上任选三点，即可测量出该弧线的半径和角度，如下图所示。

好了今天为大家讲解到这，共讲解了两种不同的测量方式，不知道大家发现区别没有，简单的来说就是：想精确地读取一系列曲线坐标值，用GetData Graph Digitizer，想精确地测量图片中的直线距离、角度、弧度，用Catia。

为了方便大家应用，GetData Graph Digitizer软件可以加小编**哦，小编会第一时间发给你。

后续小编会整理更多研发中的小技巧，敬请关注哦！
