从建模到计算,全解ABAQUS自定义载荷DLOAD子程序

2月前浏览7374

本文摘要(由AI生成):

文章主要介绍了使用ABAQUS软件中的DLOAD子程序来模拟移动载荷的方法。首先,作者介绍了移动载荷的概念,并以车轮对地面的压力载荷为例进行说明。接着,作者详细描述了建模思路,包括建立道路模型、创建材料参数、创建装配件、创建分析步、定义压力载荷、划分网格和调用子程序进行计算等步骤。最后,作者展示了计算结果,并声明了文章的原创性和版权信息。

一、写在前面

其实,当压力载荷比较复杂时,难以通过ABAQUS界面直接进行设置,这时候就需要使用到DLOAD子程序。下面以一个简单例子为例进行说明。

车辆在道路上运动时,车轮对地面的压力载荷便是一种典型的移动载荷。假设单个车轮对底面的作用面积是227mm*156mm,其中156mm对应的是轮胎宽度。车轮的移动速度为23000mm/s,车轮对底面的压力为0.705MPa。

二、建模思路

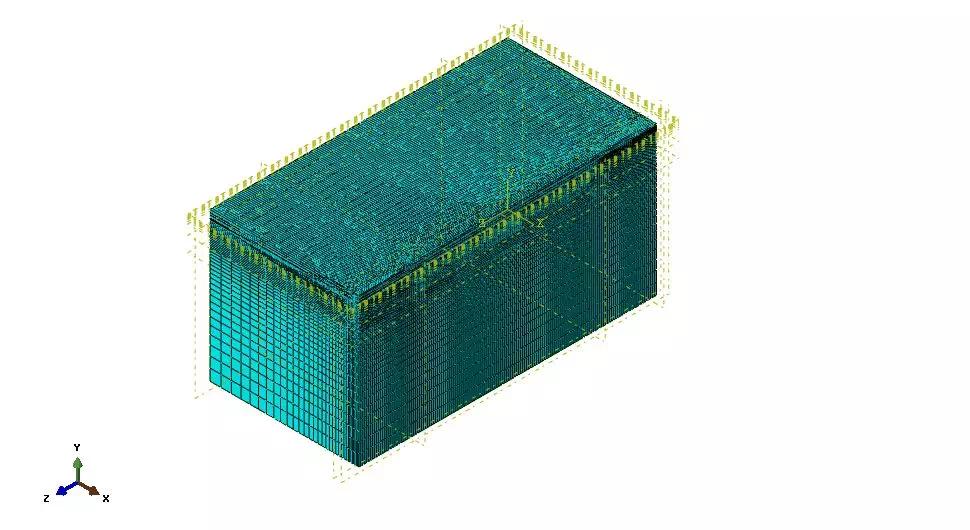

(1)首先对道路进行建模,建立一个尺寸相对较大的长方体块,模拟地基与混凝土路面,在此路面上切分出轮胎作用的区域;


(2)建立相应的材料参数,创建截面,并指派给模型;

(3)创建装配件;

(4)创建分析步,分析步类型为静力、通用,分析步时间与速度和距离相匹配;

(5)定义压力载荷,并采用子程序;设置相应的力学边界条件;


(6)划分网格,并指派单元类型;

(7)调用子程序进行计算。

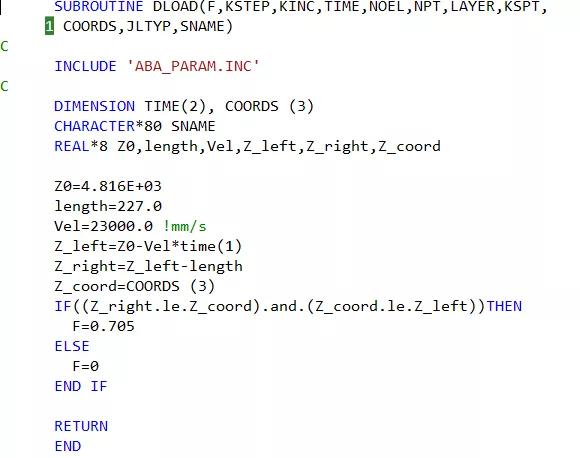

三、子程序编程内容如下

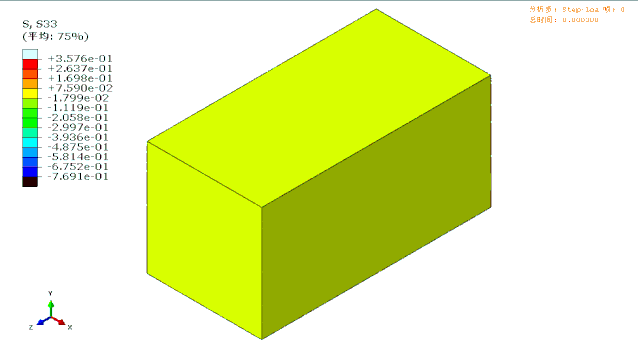

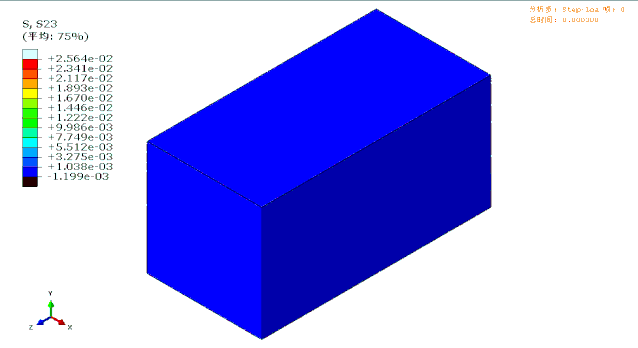

四、计算结果


作者:Abaqus唐老师,仿真秀科普作者

声明:原创文章,首发仿真秀公 众号(ID:fangzhenxiu2018),部分图片源自网络,如有不当请联系我们,欢迎分享,禁止私自转载,转载请联系我们。

Abaqus
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2019-08-21
