一文盘点hypermesh网格检查与导入ANSYS要点!

14小时前浏览1

 在CAE工作流中,HyperMesh强大的网格划分能力,让它成为了仿真工程师前处理的首选工具。而ANSYS则是求解分析的主流平台之一,两者之间的数据传递看似只是简单的导出导入操作,实际上却隐藏着许多容易踩坑的小细节。


实际工作中,我们有时会遇到hypermesh网格导入失败或求解异常,绝大多数情况并非软件本身的问题,而是导我们导出前的模型状态不符合目标求解器的预期。


例如,模型中存在未清理的残留几何、不匹配的单元类型、质量不达标的网格等,都可能导致网格无法导入ANSYS或者出现报错、求解不收敛,甚至在无人察觉的情况下产生错误结果。


由此可见,建立一套标准化的网格检查与导出导入流程很重要,这可以从源头上保障仿真结果的可靠性。


本文我们就来盘点一下HyperMesh的网格检查处理注意事项和操作要点。



-01-

网格清理检查


网格导出前的网格清理是最基础的网格检查内容。HyperMesh 在建模过程中会产生各种辅助元素,这些元素如果留在导出文件中,往往是导入其他软件时报错的直接原因。


①  删除2D引导网格

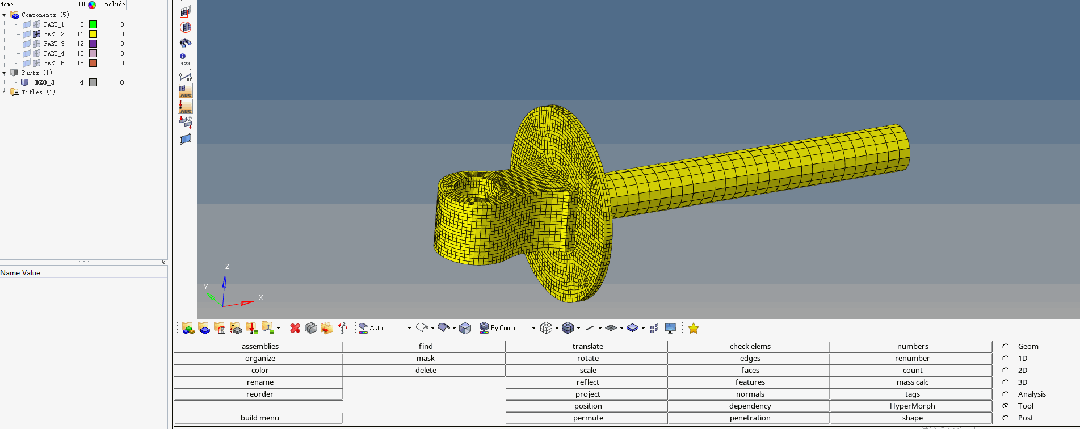

3D网格通常由2D面网格通过拉伸或映射生成,操作完成后引导网格容易被遗忘。我们可使用 Mask 面板按维度分别显示(1D/2D/3D),确认并删除不需要的2D单元,如下图所示:


显示2D网格

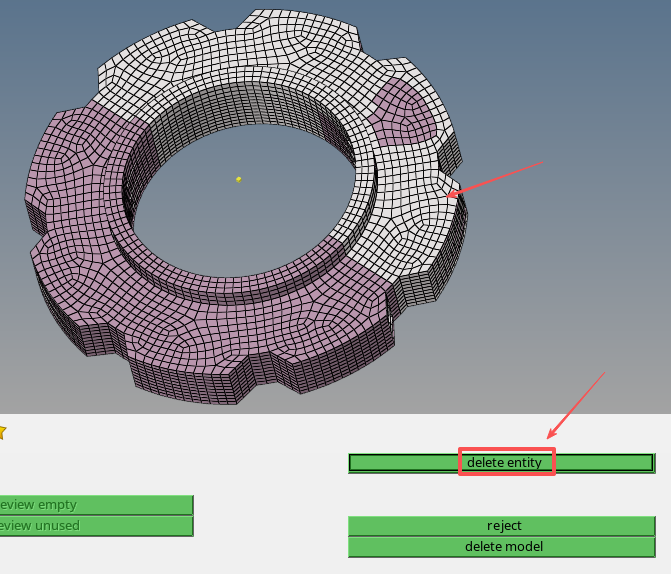

删除2D网格


② 清除重复单元

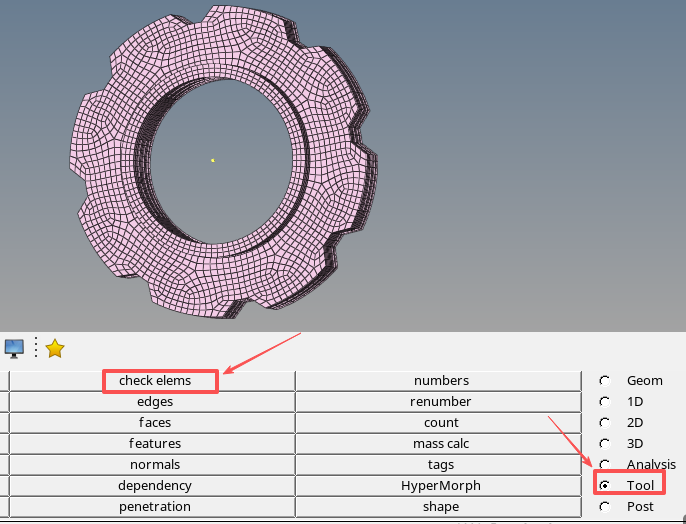

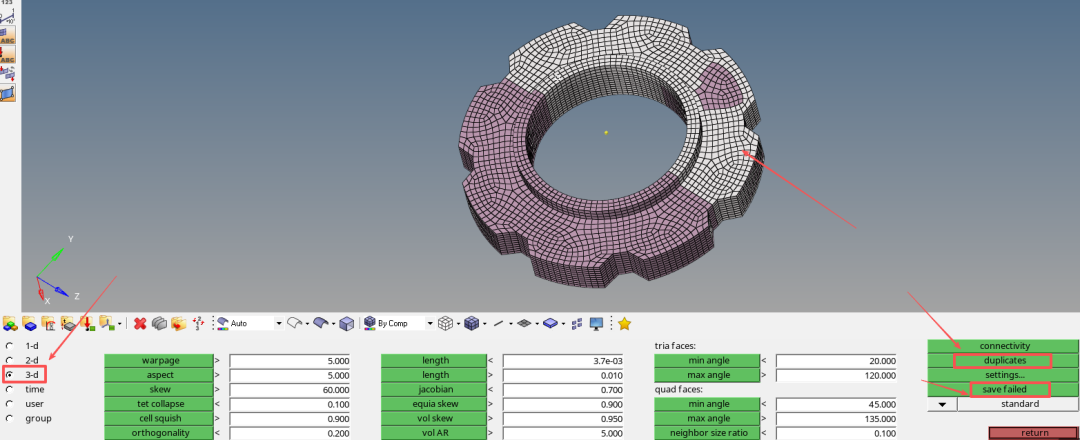

复 制、镜像、布尔等操作可能产生重叠单元。我们可以通过 Tool → check elems → duplicates 检测,用 save failed 标记后集中删除重复网格。如下各图所示:


检查重复网格并标记

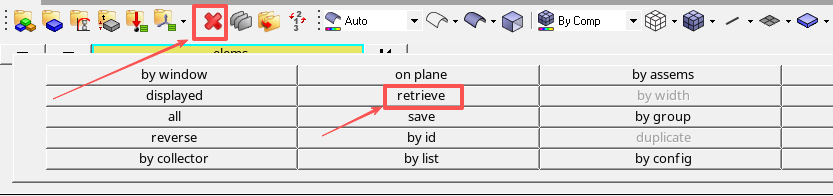

将标记的重复网格删除

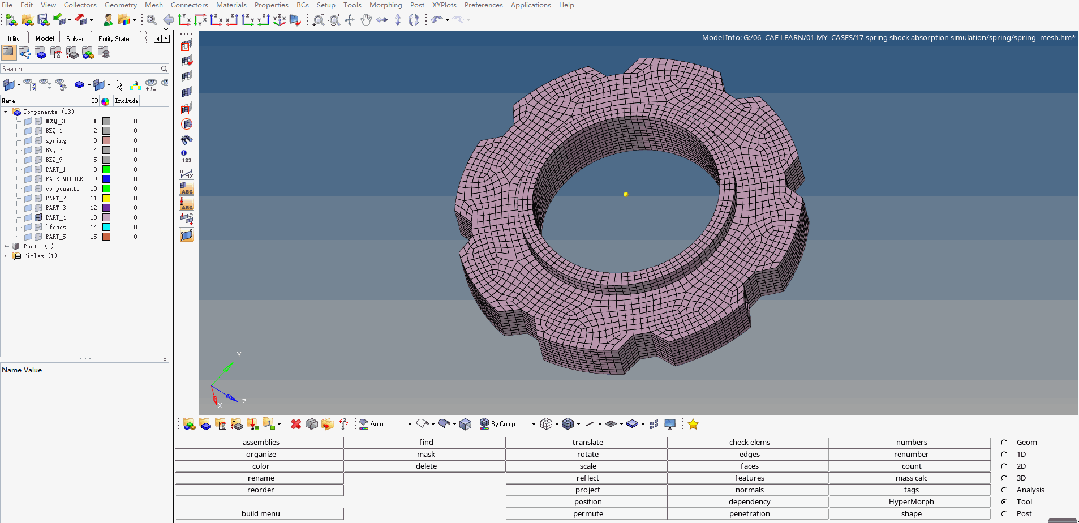

标记删除重复网格动画演示


③ 清理几何元素

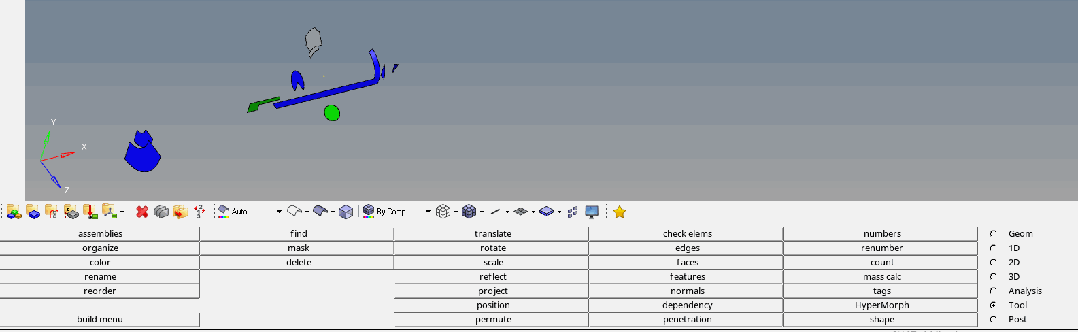

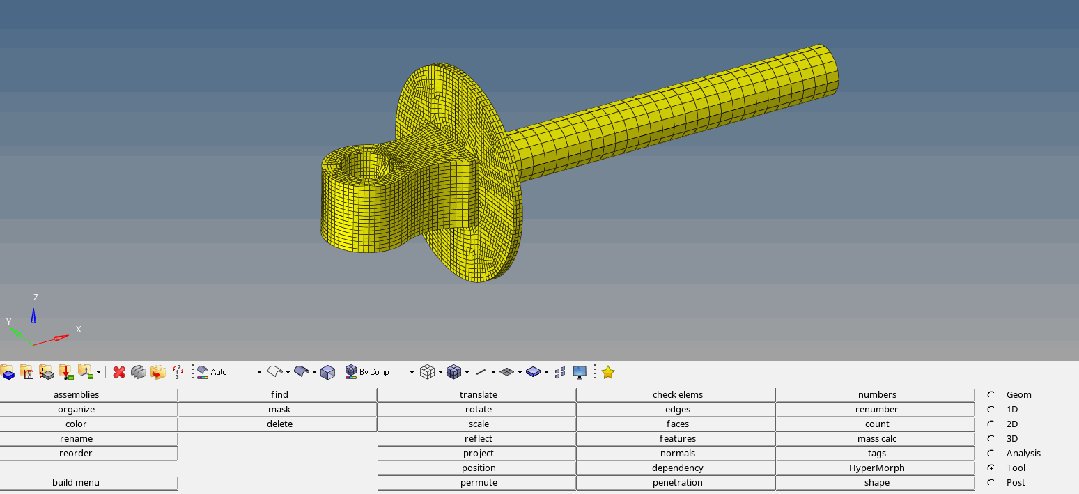

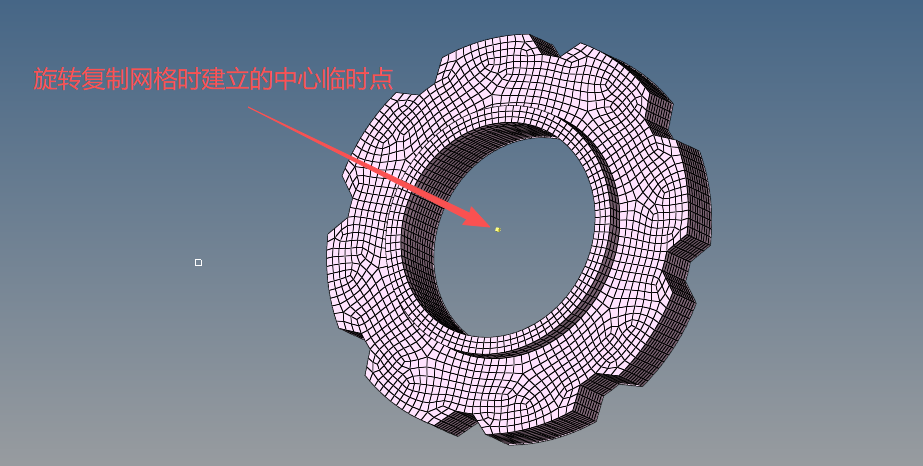

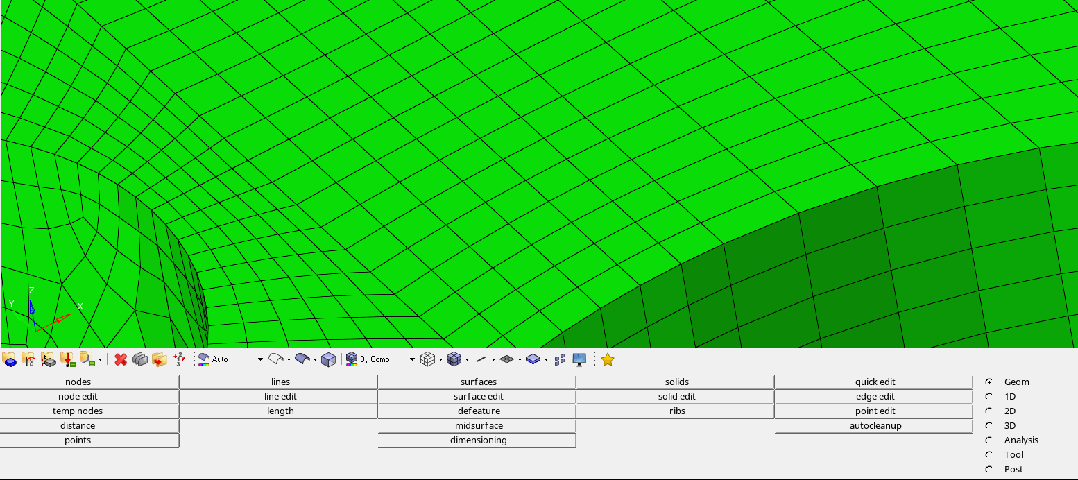

我们在导出网格文件时,只包含节点和单元。对于solids、surfs、points 等几何元素必须全部删除或隐藏(隐藏后可按显示导出),否则ANSYS无法 正确解析文件格式。例如,在划分网格时我们会建立一些临时的node,此时可按如下方式进行删除:


④ 删除 Parts

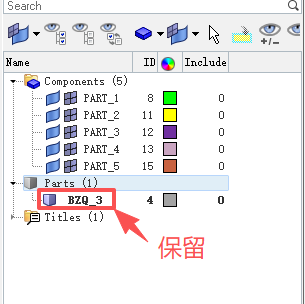

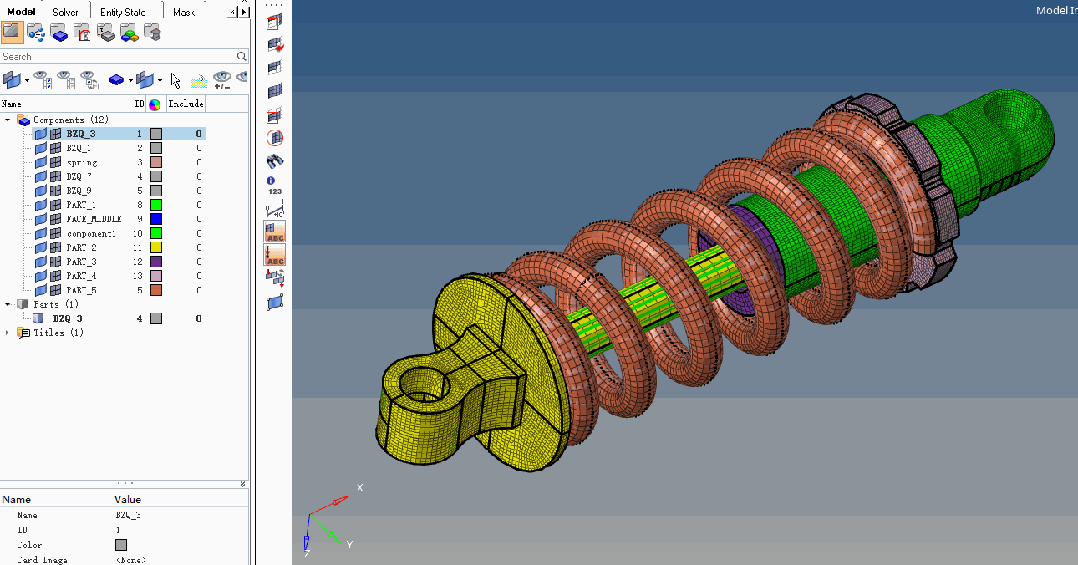

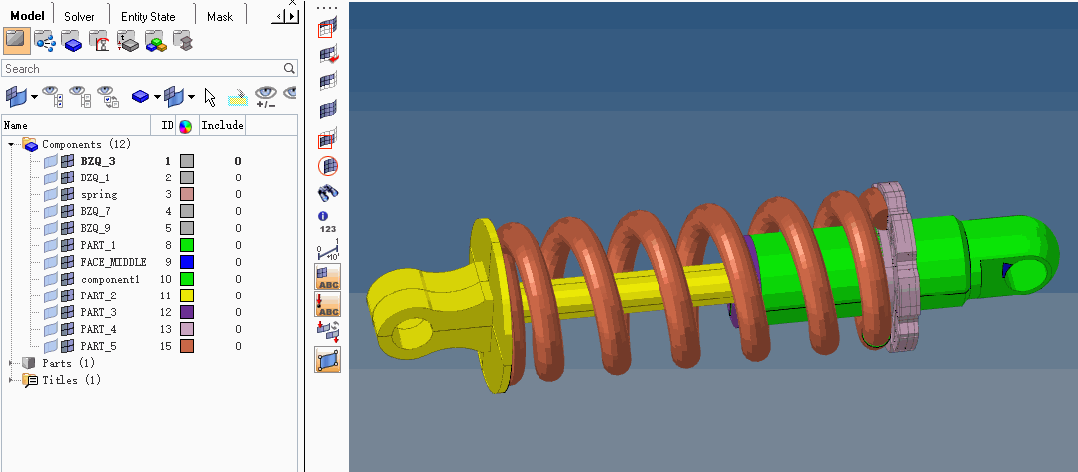

Parts 是HyperMesh的组织层级,ANSYS不需要,但不要删除Parts Contents,否则会把关联的 Components 一并删除。但可以删除一些不需要的components,如下所示:


操作建议

划分网格前就将网格单元单独存放在新建的 Components 中,不与几何体混放。这样导出前只需保留网格 Components,其余全部删除,效率最高且不易遗漏。


⑤  重合节点合并(共节点)

我们在对模型进行切分,划分网格后,一个体分块划分的网格往往存在许多不共节点的位置,这时我们可以使用 Tool → edges/face → equiv 检查并合并重合节点。装配体各零件之间如果存在坐标相同但编号不同的节点,需根据实际连接方式决定是共节点还是建立接触对。


对于共节点操作,设置合理的容差非常重要。容差设置可通过量取单元尺寸后,设置一个小于单元尺寸的合理容差,如下所示:

单元尺寸量取

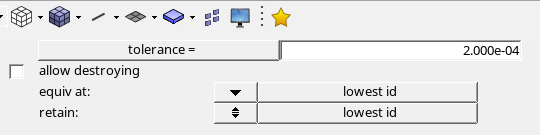

容差tolerance设置

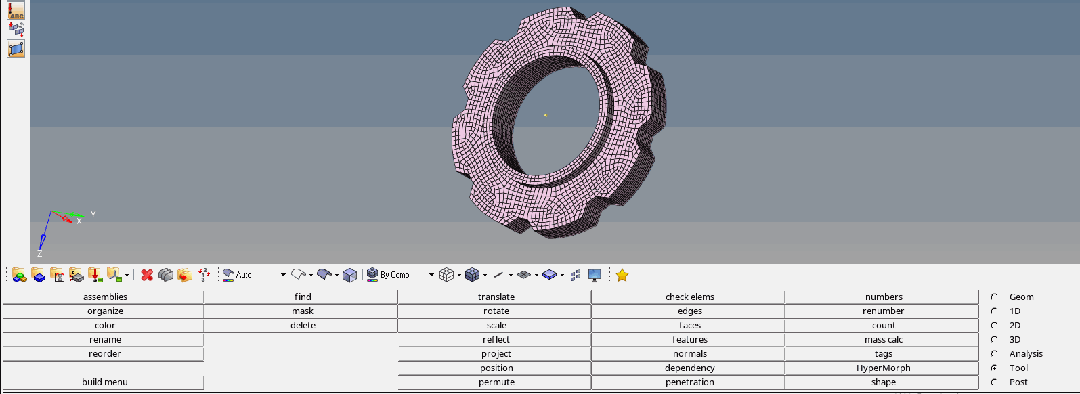

共节点操作如下:

⑤  自由边和T形边检查

网格划分、清理、共节点后,我们还需要检查是否存在自由边(free edges)和T形边。


对3D实体网格检查自由边,确保模型是封闭的实体。存在自由边意味着网格有缺口或面不连续,可能导致接触识别错误或体载荷施加异常。T形边出现在T字交叉以外的地方,通常意味着模型存在重复面、重叠面或叠加面(例如两个曲面部分重叠,导致多个面共享同一条边界)。


注意对于实体单元检查自由边和T形边时,我们需要先find face,通过2D网格检查自由边和T形边。如下所示:

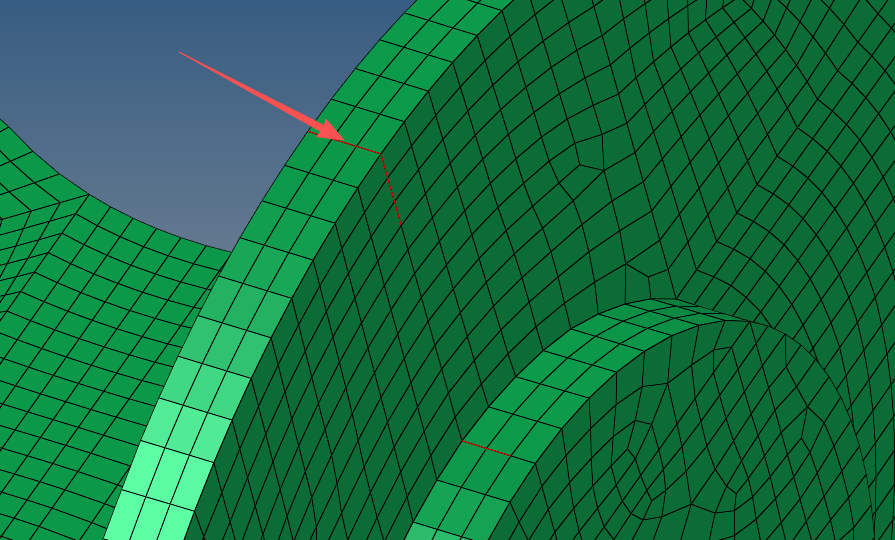

如果存在问题,检查结果将在图形化界面显示红色线,如下图。这意味着此处共节点失败,可能是容差还是太小导致未查找到。


此时我们需要改大容差tolerance,再次点击preview equiv,界面左下角会显示多少个点被发现,再点击equivalence将这些节点合并。


再次检查T形边,直到界面的左下角提示如下所示,表明我们所划的网格没有问题了。



-02-

单元类型与属性检查


ANSYS 对单元类型有严格要求,每个单元必须有明确的 Property 定义和正确的单元类型映射。单元类型不匹配轻则导致精度下降,重则直接报错。下表为hypermesh中单元与ANSYS中单元的对应情况。


表 1  常用结构分析单元类型对照


hypermesh定义材料和单元的操作方法如下:


① 定义材料(Material)

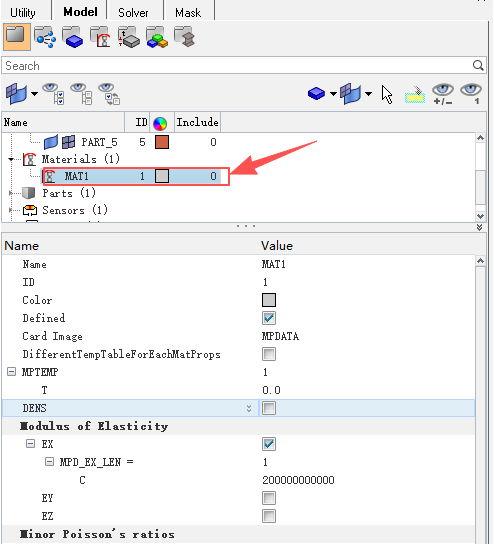

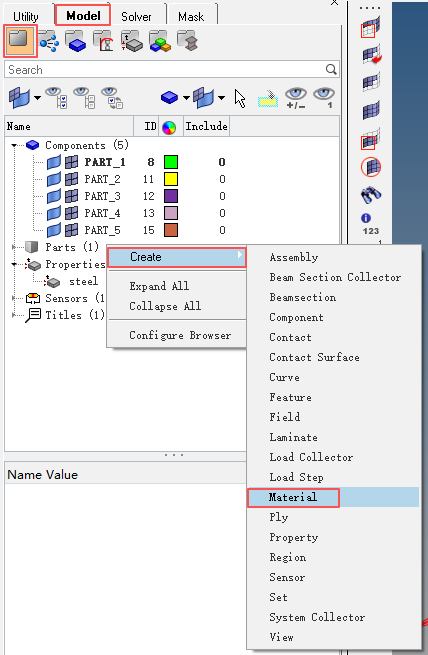

在左侧“Model”浏览器中,右击空白处(或“Materials”文件夹),选择“Create” -> “Material”。如下图:


在弹出的属性面板中,设置材料名称(Name)、ID、颜色等,并选择对应的卡片属性。在属性列表中输入材料的具体物理参数,如弹性模量(EX)、泊松比(NU)、密度(RHO)等,完成后点击“Create”或“Close”保存。


② 定义单元类型(Element Type)

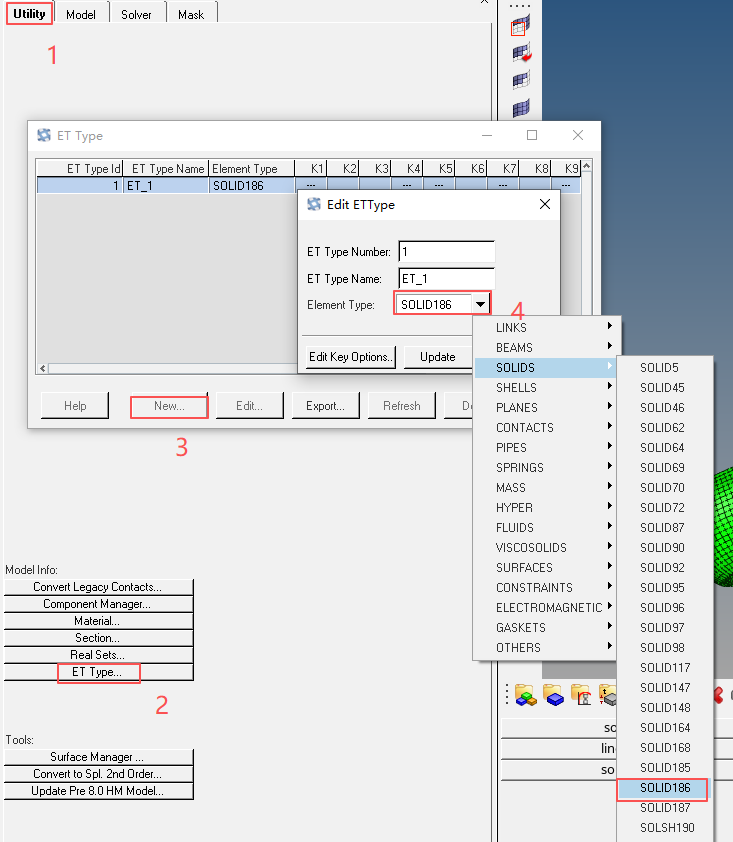

点击菜单栏 Utility -> Element Type(或通过 Create -> Sensor 新建传感器)。在弹出的对话框中,选择对应的求解器(如 Ansys),在单元库中选择 SOLID186(即“Brick 8Node 186”或“Solid186”),点击 OK 确认。


③ 调整网格阶次(确保匹配)

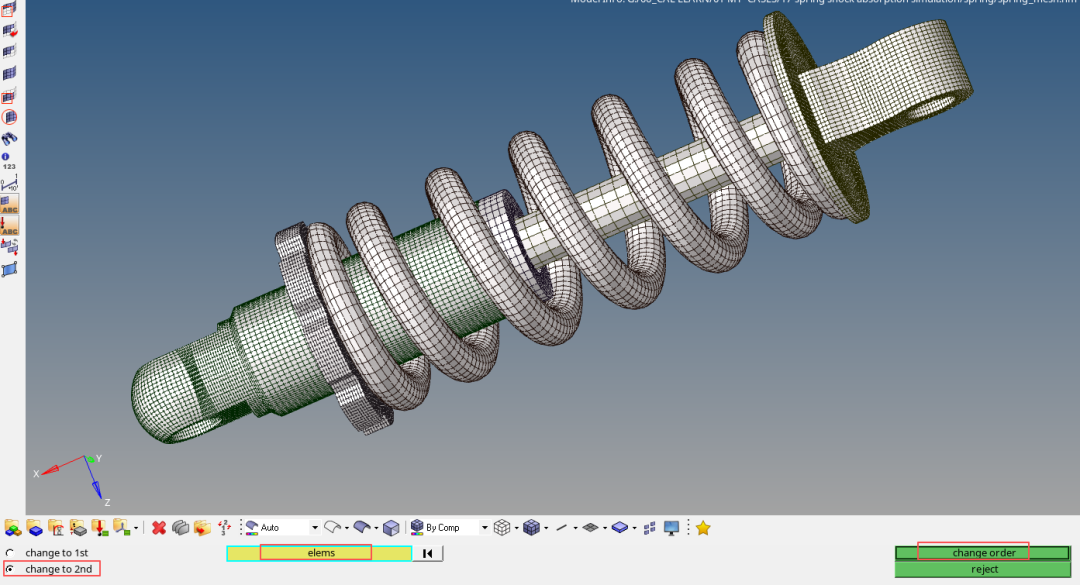

SOLID186 为二阶单元(带中间节点),若原始网格为线性单元(一阶),需进行阶次转换,否则会报错。操作方法为:点击 3D -> Order Change。选择需要调整的单元,将其阶次修改为 2nd。


④赋予单元属性与材料

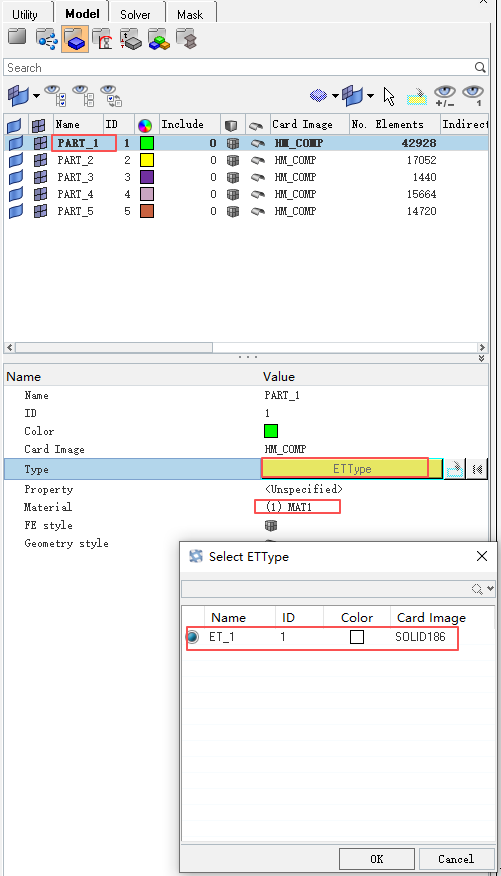

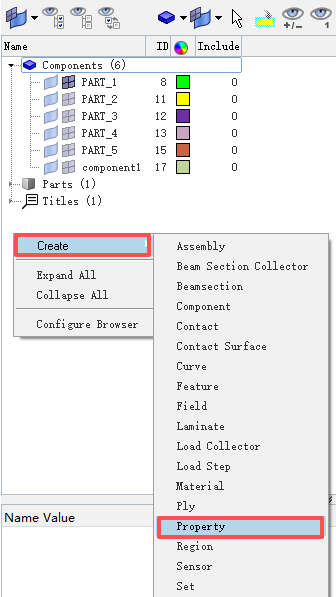

在 Component 面板中,双击选中需要划分网格的组件(Component)。为组件关联上一步定义的单元类型(Element Type)以及对应的材料(Material)和属性(Property)。确保组件的单元类型显示为 SOLID186。



设置 Property 时需要注意以下几点:

• 每个 Component 必须关联一个 Property,Card Image 选择对应的单元类型卡

• Property 下需创建 Sensor(ET Type),指定具体的单元类型编号

• 材料属性需在 Property 中正确引用,确保弹性模量、泊松比等参数与单位制匹配

• 二阶单元若被赋予一阶单元类型,ANSYS 导入时会自动退化为一阶,导致精度下降且不易察觉。


常见问题:

模型中同时存在2D和3D单元时,务必为两者都设置正确的 Property。只设置了 3D属性就导出,2D单元会因缺少定义而导致导入失败。



-03-

网格质量检查


网格质量直接影响求解精度和收敛性。质量差的单元即使能成功导入,也可能导致计算结果失真或迭代不收敛。HyperMesh的check elems面板提供了丰富的质量指标检测功能。以下为常用的网格质量标准。

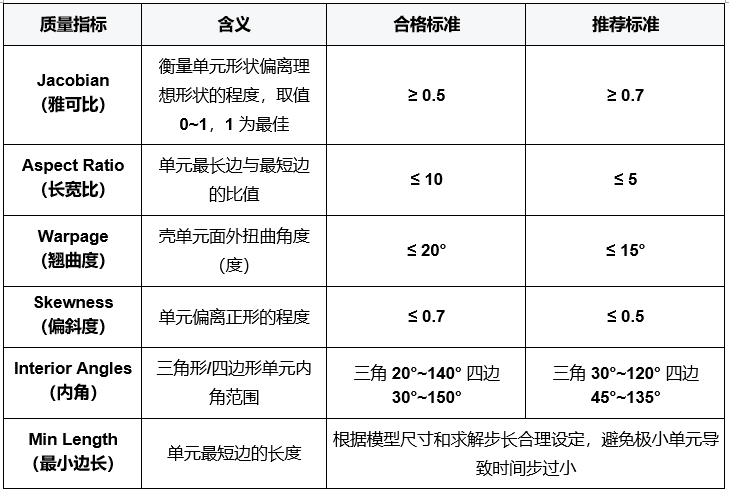

表 2  常用网格质量指标与参考标准


质量检查的操作路径:Tool → check elems,选择对应维度2D/3D指标,点击计算后,使用 save failed 保存不合格单元,再针对性地进行网格优化。


重点关注:

网格质量中,Jacobian 太小会直接导致求解失败,必须修复。这种情况常见于严重扭曲的六面体单元,通常需要重新划分或手动调整节点位置。



-04-

导出设置检查


导出环节的设置决定了文件格式的兼容性,hypermesh导出网格文件时几个关键参数需要特别注意。


1. 求解器模板选择

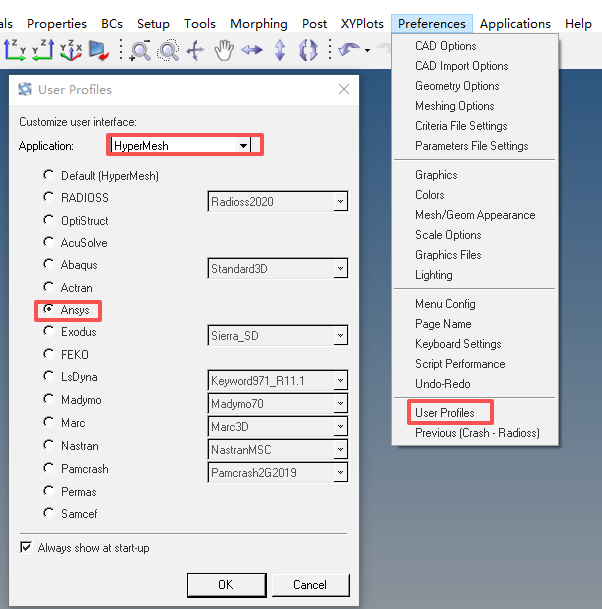

导出前确保 Preferences → User Profiles 中选择了正确的求解器模板。如果目标是 ANSYS,应选择 ANSYS 模板,这样导出时会自动加载 ANSYS 的模板文件,生成兼容的卡片格式。


2. 节点与单元编号

导出前注意节点和单元编号,尽量保持节点和单元编号的连续性。虽然编号跳号不影响功能,但过大的编号跨度可能导致某些后处理操作变慢,也不利于项目调试时的快速定位。


3. 路径与命名

导出路径和文件名中不能包含中文字符,必须使用全英文路径。HyperMesh 在遇到中文路径时可能静默导出失败,或生成文件在 ANSYS 中读取时报错。

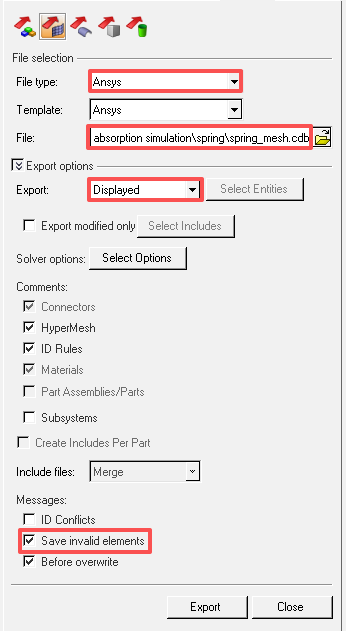

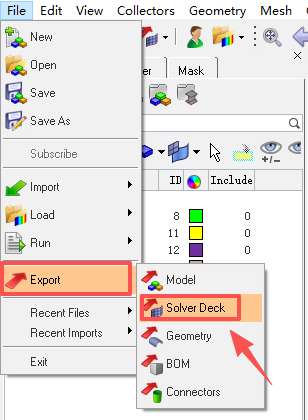

导出操作路径:File → Export → Solver Deck → File type 选择 Ansys → 指定输出路径和文件名 → Export。导出后建议用文本编辑器打开文件检查前几行,确认单元定义和格式是否正确。


4. 文件格式选择

ANSYS 支持的外部网格导入格式主要有两种:

•.cdb 格式——ANSYS 原生的 ASCII 数据库格式,兼容性最好,推荐使用;

•.inp 格式——Abaqus 的标准格式,ANSYS 虽能读取部分内容,兼容性差,容易出现转换失败。



-05-

导入ANSYS与格式清洗

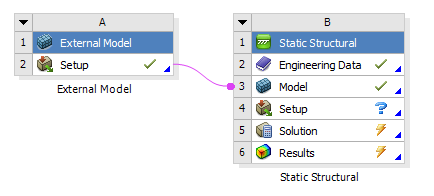

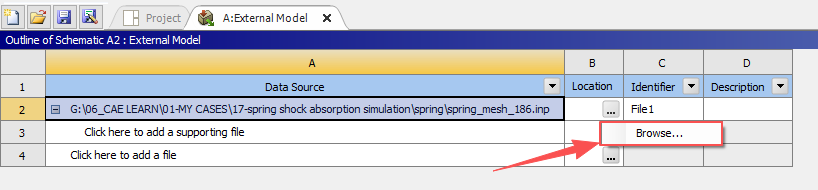

导出的文件可以通过external model模块导入ANSYS workbench,如下所示:


导入时注意单位制的设置,确认HyperMesh 建模时使用的单位制与ANSYS求解时的单位制一致。HyperMesh 本身没有强制的单位概念,模型尺寸的单位由用户定义。导入 ANSYS 后如果材料参数的单位与几何尺寸不匹配,结果会差好几个数量级。



需要特别注意,即使我们所有检查都已通过,直接从HyperMesh导出的.cdb 文件在导入 ANSYS Workbench 时仍有可能遇到兼容性问题。通常遇到此种情况时,可行的做法是先通过ANSYS经典界面(APDL)进行一次"格式清洗",让文件格式更标准化。操作如下:

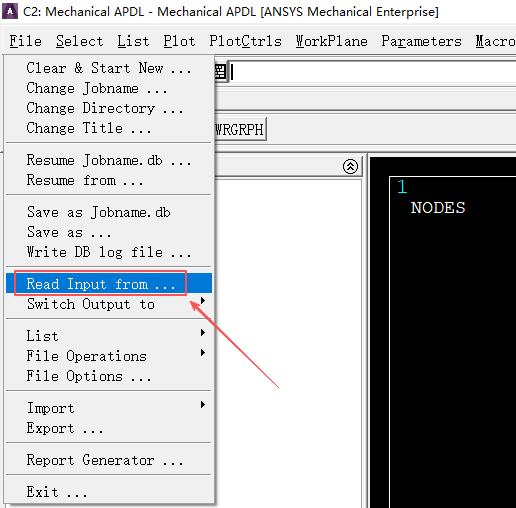

1.打开ANSYS Mechanical APDL 经典界面,选择合适的工作目录。执行File → Read Input from,选择从 HyperMesh 导出的 .cdb 文件:

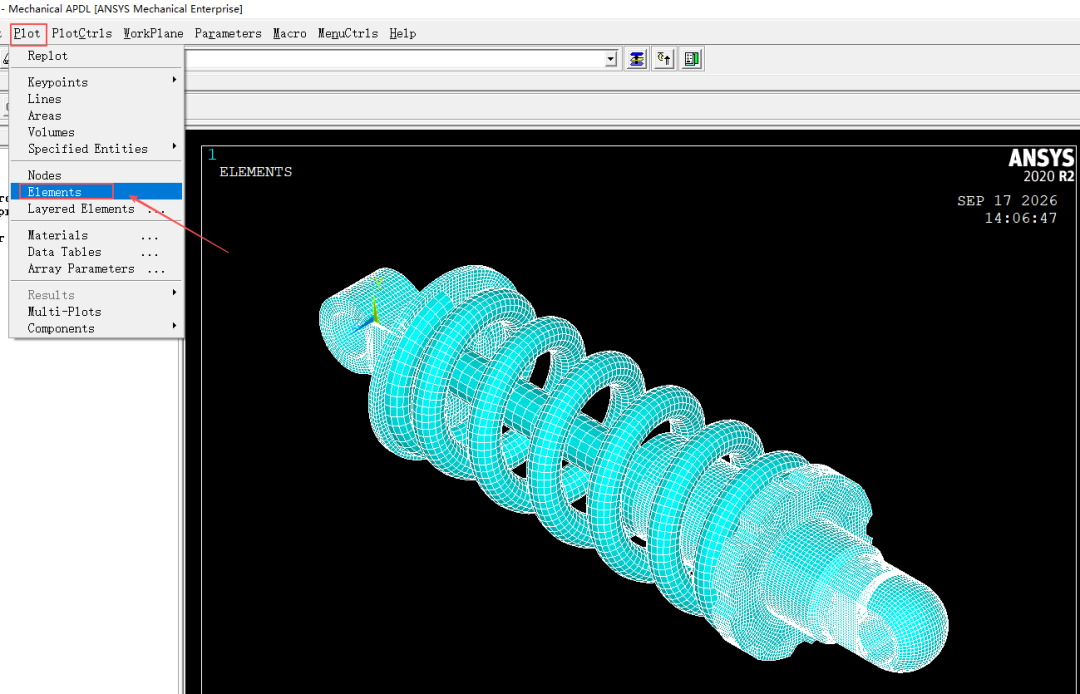

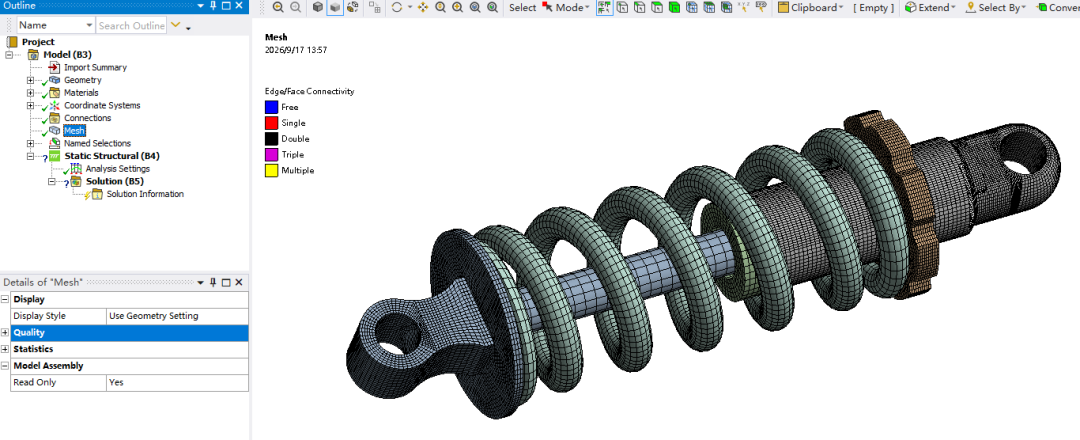

2.执行Plot → Elements,确认网格正常显示,单元数量符合预期

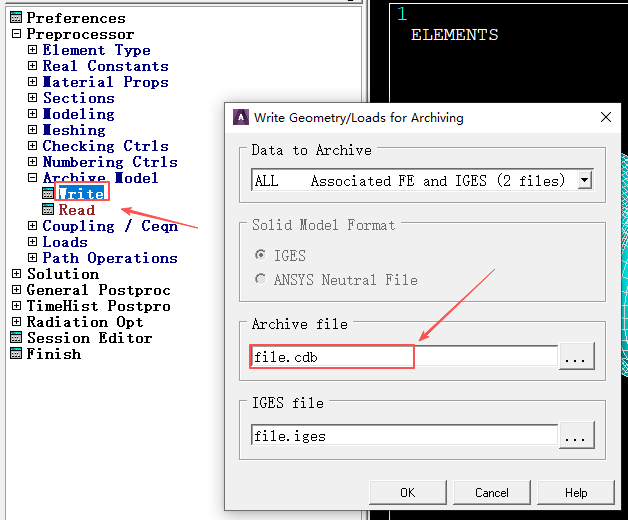

3.执行Preprocessor → Archive Model → Write,选择保存位置,导出新的 .cdb 文件


将清洗后的 .cdb 文件通过 Workbench 的 External Model 模块导入,如上。


以上数据清洗过程相当于让 ANSYS 自己重"写"了一遍文件格式,消除了HyperMesh导出时可能存在的非标准写法。对于复杂模型或导入报错的情况,这一步往往是解决问题的关键。


总结一下:HyperMesh网格等到ANSYS的数据传递,本质上是两套不同软件体系之间的"数据翻译"过程。从前述内容可知,数据转换质量是取决于源数据的规范性和完整性。


我们在进行项目时,建立良好的导入前检查的习惯,能大幅减少导入后的调试时间成本。系统性流程永远作为质量控制的第一道防线,因为一个经过规范检查的模型,导入成功率高,求解过程顺畅,结果才可信!



#hypermesh  #网格   #ANSYS


来源:薛定谔的Cube
