约束模态分析：边界条件如何改变结构的振动特性？
那么问题来了：当我们对结构施加约束后，模态分析的结果会发生什么变化？约束是如何从数学层面改变结构的振动特性的？
本文将从理论推导系统阐述约束模态分析的本质，并通过一个工程实例展示 Abaqus 中的约束模态分析。
一、什么是约束模态分析？
约束模态分析是在考虑实际边界条件（如固定支撑、铰接、弹性约束等）下进行的模态分析，用于研究结构在真实工作环境中的振动特性。
与自由模态分析的对比：
二、约束如何影响特征值方程？
2.1 回顾自由模态的特征值问题
如前文所述，模态分析求解的广义特征值问题为：
其中 为 的整体刚度矩阵， 为系统总自由度数。
在自由状态下， 的零空间维数为 6（对应 6 个刚体模态），刚度矩阵是奇异的：
2.2 施加约束后的数学效果
当我们对结构施加边界条件时，本质上是消除了某些自由度。设约束消除了 个自由度，则有效自由度数变为 。
经过自由度缩减后，特征值问题变为：
其中 和 分别为缩减后的 阶刚度矩阵和质量矩阵。
关键变化：只要约束条件足以消除所有刚体运动的可能性（即约束了结构的 6 个刚体自由度），缩减后的刚度矩阵 就变为正定的：
2.3 为什么约束后所有频率都大于零？
由于 正定，对于任意非零模态振型 ，其应变能严格大于零：
将特征值方程 (3) 左乘 ：
由于质量矩阵 正定（），且等式左边严格大于零，因此：
显然，只要约束充分消除了刚体自由度，则所有模态频率必然大于零。
2.4 约束对固有频率的影响规律
式 (7) 实际上就是 Rayleigh 商，它揭示了固有频率的物理本质：
施加约束的效果是限制了结构的变形自由度，使得剩余可能的变形模式中，应变能与动能的比值增大。因此：
★约束使结构的固有频率升高。约束越多、越强，固有频率越高。
三、工程实例：压力容器的约束模态分析
以一个典型压力容器为例，说明约束模态分析的工程实践。

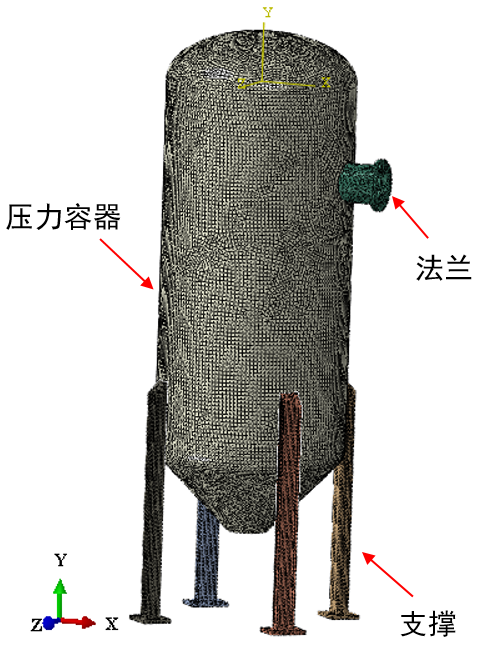

3.1 模型概述
几何模型：包含容器本体、法兰和支撑结构 单元类型：法兰使用 C3D10 实体单元；支撑使用 C3D8R 实体单元；容器本体使用 S4R/S3 壳单元 材料：0Cr21Ni6Mn9 不锈钢（ ， ， ）
3.2 连接关系处理
连接关系的处理，也会对结构的固有频率有影响。实际结构中各部分的连接需要正确模拟：

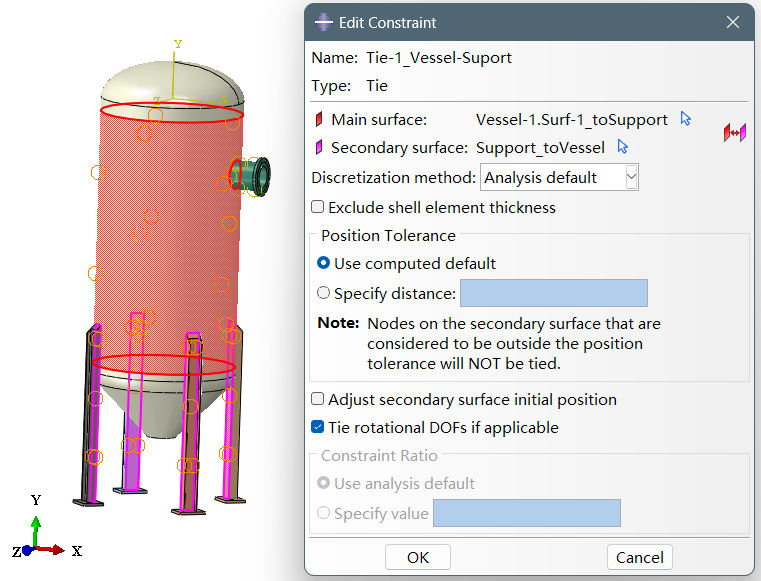

① Tie 绑定约束：用于模拟容器与支撑的焊接连接。由于容器使用壳单元（中面建模），几何上与支撑存在间隙，定义 Tie 时需注意不勾选"Adjust secondary surface initial position"。

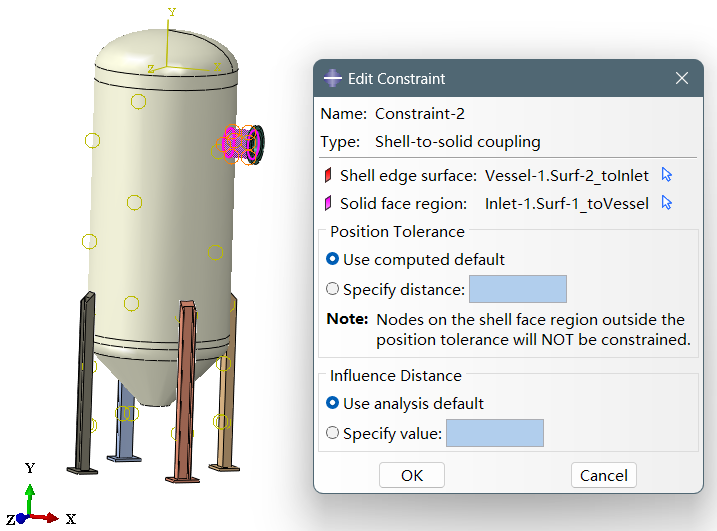

② 壳-实体耦合（Shell-to-solid coupling）：用于处理容器壳单元与法兰实体单元的过渡连接，能够正确传递力和力矩。
3.3 边界条件
约束四个支撑底部的全部自由度（固定约束），模拟压力容器安装在基础上的实际工况。
这一步是约束模态分析的核心——正是这些边界条件消除了 6 个刚体自由度，使得所有求解出的模态频率均大于零。

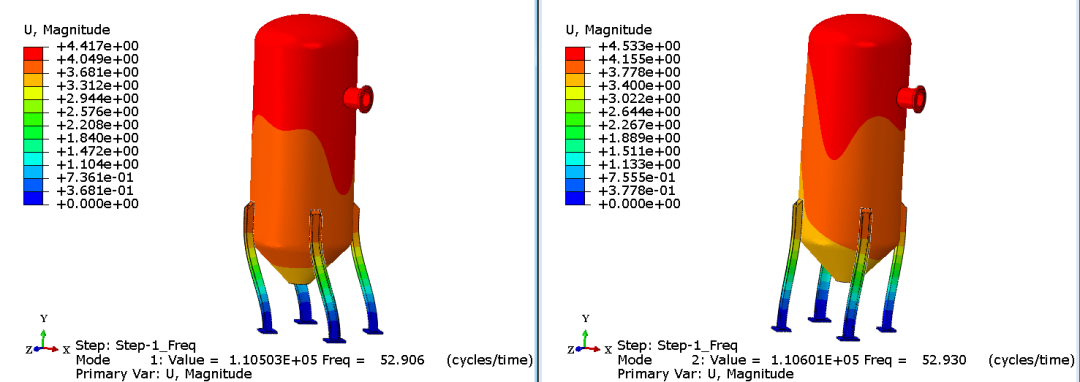

3.4 结果特征
约束模态分析的结果表现为：

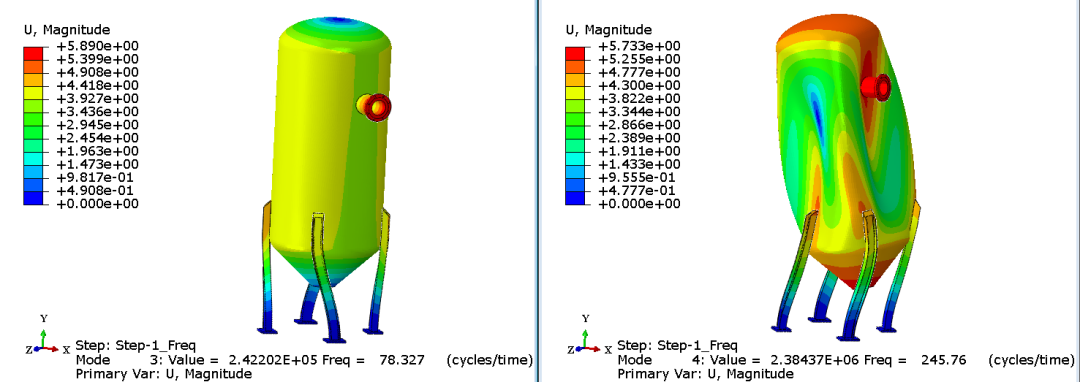

无零频率模态：所有模态频率均为正值 最低阶模态反映整体弯曲/扭转：第 1 阶通常为整体横向弯曲模态 高阶模态逐渐出现局部变形：如壳体局部鼓胀、法兰振动等
四、工程实践中的注意事项
4.1 约束条件的合理性
约束条件应尽可能反映结构的真实安装状态：
过约束（约束过多）→ 频率偏高，可能遗漏危险模态 欠约束（约束不足）→ 可能出现接近零频率的"伪刚体模态"
4.2 如何判断约束是否充分？
如果约束模态分析结果中出现接近零的频率（与第一阶弹性模态频率相差 3 个数量级以上），说明存在未被约束的刚体运动方向，需要检查边界条件设置。
4.3 约束模态 vs 自由模态的选择
4.4 约束模态是后续动力学分析的基础
约束模态分析不仅仅是获得固有频率和振型，它更是后续线性动力学分析（如随机振动分析、频率响应分析、瞬态动力学分析）的基础。这些分析通过模态叠加法，将复杂的动力学响应分解为各阶模态的贡献之和。
写在最后
一句话概括：约束模态分析通过施加边界条件消除了刚体自由度，使刚度矩阵由半正定变为正定，从而使所有固有频率严格大于零——它反映的是结构在真实安装状态下的振动特性。
