利用Moldflow针对异形水路的重点结果解读

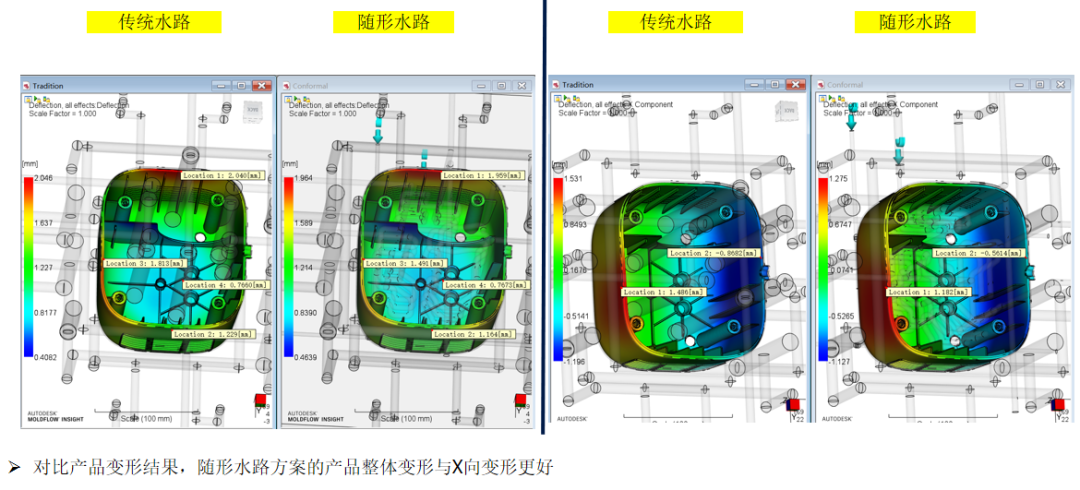

前面技术文章有向大家说明异型水路（Conformal Cooling）是模具产业所使用的特有制造技术，由于模流分析软件的问世，设计者可以透过软件分析模具与水路的散热情形，缩短制造时间，提升制造质量。仿真流动与温度场去解决不同随形水路所带来成型周期与产品的翘曲变形，更准确地确认方案的最优性与直观化数据，从而更好地减少随形水路本身问题（水路流动性与温度场变化）确定出最优化方案，从而避免不合理的加工（因为随形水路加工多为一次性成型加工）。

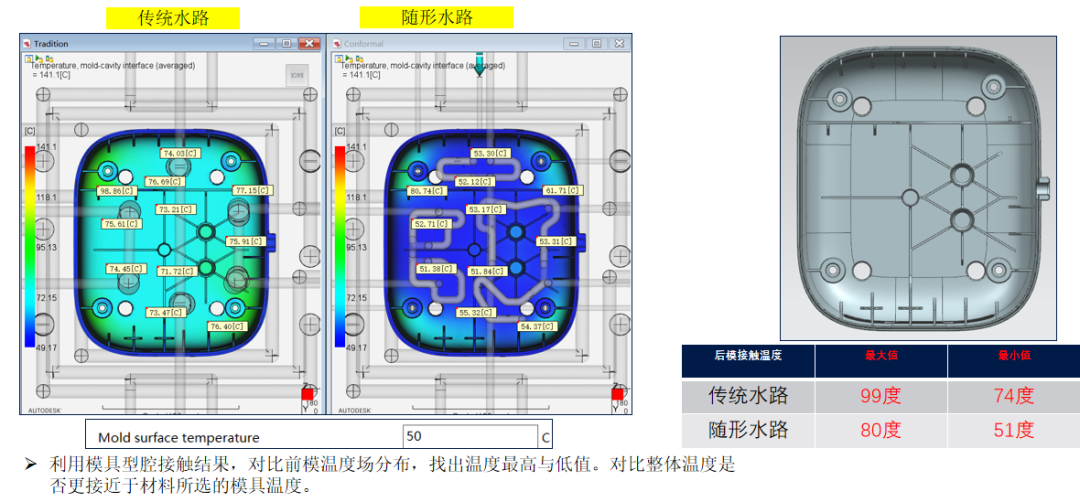

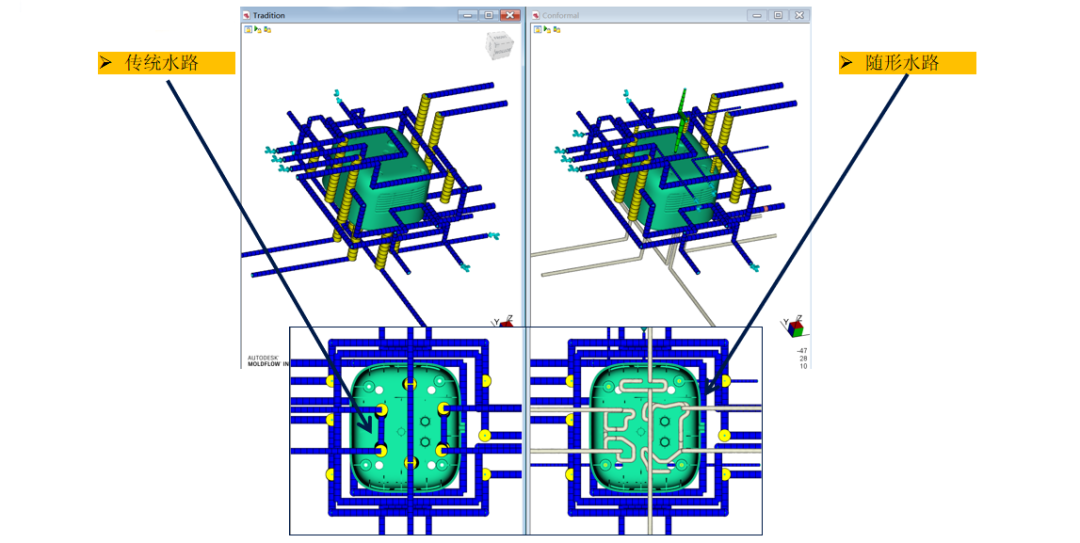

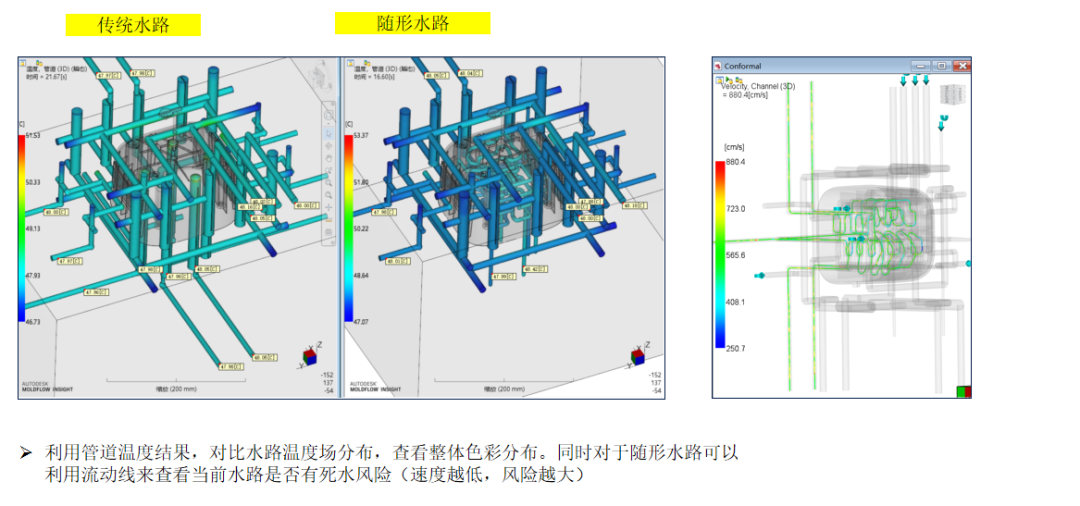

利用Moldflow仿真软件做前处理，网格生成，水路建立，并支行Cool-FEM冷却分析，分析结果以产品温度，模具型腔界面温度，进出水温度与流速为主导，对比判定温度场分布是不平均与合理，周期看产品温度结果，温度区域变化看模具型腔界面温度，随形水路以进出水温差，管道压力与流速去判定水路流向合理性与流向温度分布。

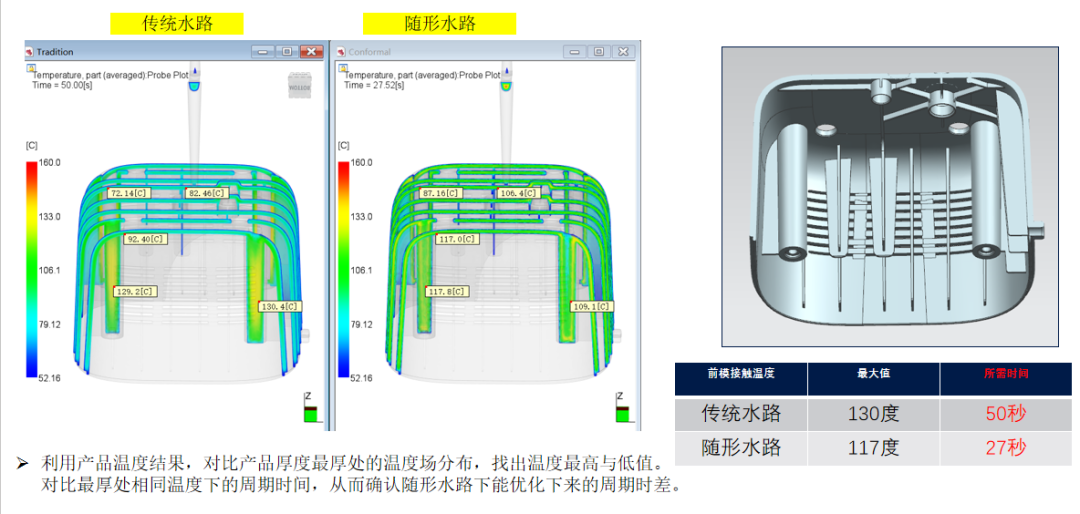

成型周期-应关注产品温度结果，特别产品最厚处的温度场对比，找出温度最高与低值。对比最厚处相同温度下的周期时间，从而确认随形水路下能优化下来的周期时差。
