双向TVS和单向TVS使用区别！真的是单向只能用在直流？

9月前浏览235

瞬态抑制二极管（Transient Voltage Suppressor）简称TVS管，是一种二极管形式的高效能保护器件。当TVS管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。

一些工程师认为：

1、单向用在直流，双向用在交流；

2、双向TVS相当于两个稳压管负接在一起，当任何一端有问题TVS都可以起作用，而单向的只能对电源或者对地。

这几个观点，我不评论对错，首先从TVS的防护的原理看看单向TVS有没有防护负脉冲的可能

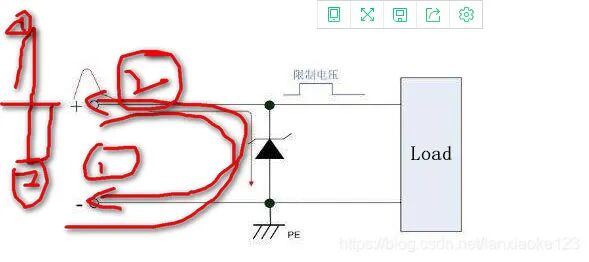

如下图，在脉冲1位正脉冲下，如图中1的方向从电源正因为TVS被击穿回到电源负，起到了保护负载的功能，然后施加一个负脉冲，由于单向TVS的正向特性（和二极管类似），直接就从负回到正端，也起到保护负载的功能。

双向TVS我就不赘述了，同样1、2两个回路都能实现。

通过上面分析，其实可以知道，单向TVS也能防负脉冲。但是对一些双向信号，比如上图中，工作的时候就需要负的交流电，那我用单向显然不合适，因为正常需要的负信号都被TVS的正向导走了。

所以我将前面两句话做一些改进：

1、单向用在直流，双向用在交流；

2、双向TVS相当于两个稳压管负接在一起，当任何一端有问题TVS都可以起作用，而单向的只能对电源或者对地。

统一修改为：单向TVS用在单向信号传输中，双向用在需要传输双向信号的过程中。这样就将上面两种说法进行改善，个人感觉更合理一些。

但是有些电路中我们也确实看到单向信号传输也可能采用双向TVS（但是具体肯定是按照EMC工程师测试出来的结果为准），我有以下猜测：

A、寄生电容考虑。TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大，这个电容值影响的是信号线上的传输速率问题，所以你会看到有些信号线上用双向TVS，就是这个原因。

B、库存成本，物料通用性原因，部分公司可能双向TVS统一物料，拿到的价格比单向的TVS还低。

C、实际测试效果，EMC工程师实际测试出的物料防护效果决定。

单向TVS管的正向特性与普通稳压二极管相同，反向击穿拐点处近似“直角”的硬击穿为典型的PN结雪崩。当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。

双向TVS管的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉。
