模态分析中“阻尼比”的核心定义与工程意义

一、阻尼比的本质：结构振动的“能量耗散指标”

在模态分析中，阻尼比（Damping Ratio） 是描述结构固有振动能量耗散能力的无量纲参数，其核心作用是量化振动衰减的快慢。它是模态参数（固有频率、阻尼比、模态振型）的重要组成部分，直接决定结构在自由振动或受迫振动中的响应特性。

二、阻尼比的定义：阻尼与临界阻尼的比值

阻尼比的数学定义为结构实际阻尼系数（c）与临界阻尼系数（ccritical）的比值，公式为：

其中，临界阻尼系数是结构刚好不发生振动的最小阻尼值（即振动幅度逐渐衰减至零的临界状态）。

根据阻尼比的数值，可将振动分为四类（模态分析中主要关注欠阻尼，即 0<ζ<1）：

• 无阻尼（ζ=0）：振动不会衰减，将持续无限时间（理想状态，实际中不存在）；

• 欠阻尼（0<ζ<1）：振动幅度逐渐衰减（实际结构最常见的状态）；

• 临界阻尼（ζ=1）：振动刚好不衰减，直接回到平衡位置（如某些精密仪器的减振设计）；

• 过阻尼（ζ>1）：振动幅度缓慢衰减，无振荡（如重型机械的缓冲装置）。



三、阻尼比的物理意义：为什么它是模态分析的关键？

阻尼比是模态分析中连接理论与工程的关键参数，其物理意义体现在以下三方面：

1. 决定振动衰减速率

欠阻尼状态下，振动位移随时间的变化规律为：

其中：

• ωn：固有频率（rad/s）；

•

  ：阻尼固有频率（rad/s）；

• A、ϕ：由初始条件决定的振幅和相位。

结论：阻尼比ζ越大，指数项e−ζωnt衰减越快，振动消失得越迅速。例如，汽车的减震系统通过增大阻尼比（ζ≈0.2−0.3），可快速衰减路面颠簸带来的振动。

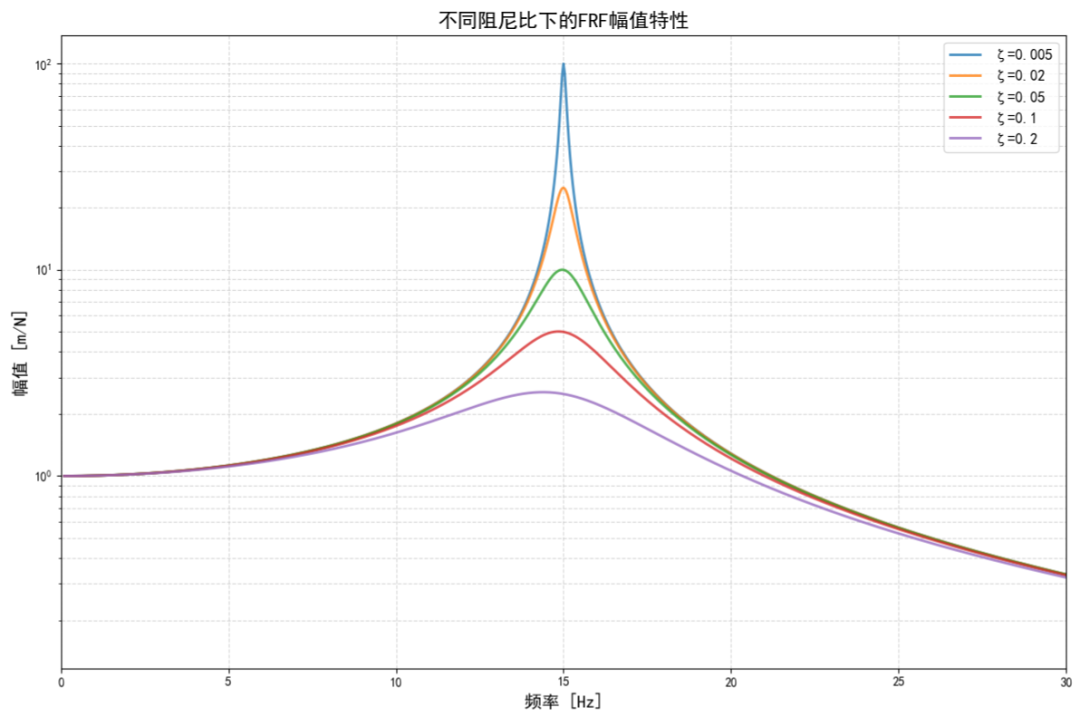

2. 影响共振峰值大小

当外部激励频率接近结构固有频率时，会发生共振（振动幅度急剧增大）。阻尼比是抑制共振的关键因素：

• 阻尼比越小，共振峰值越高（越易发生破坏）；

• 阻尼比越大，共振峰值越低（振动被有效抑制）。

例如，建筑结构中的阻尼器（如调谐质量阻尼器）通过增加阻尼比（ζ≈0.05−0.1），可降低地震或风振引起的共振响应。

3. 表征能量耗散效率

阻尼比本质上是结构振动能量耗散能力的量化指标。实际结构中，能量耗散主要来自：

• 材料内摩擦（如金属材料的塑性变形）；

• 介质阻力（如空气、液体对振动的阻碍）；

• 节点/支座摩擦（如机械装配中的间隙摩擦）。

阻尼比越大，能量耗散越快，结构越稳定。例如，航空航天结构中的复合材料（如碳纤维）具有较高的阻尼比（ζ≈0.01−0.05），可有效抑制高速振动。

四、阻尼比的工程应用：从设计到故障诊断

阻尼比在模态分析中具有重要的工程价值，主要体现在以下领域：

1. 动态设计优化

• 避免共振：通过调整结构参数（如增加质量、改变刚度）或增加阻尼（如使用阻尼材料、安装阻尼器），改变固有频率或增大阻尼比，使结构固有频率远离外部激励频率（如电机的转动频率、路面的激励频率）。

• 减振设计：对于高速旋转机械（如汽轮机、发电机），通过优化阻尼比（ζ≈0.05−0.1），可降低振动幅度，提高设备寿命。

2. 故障诊断

结构的阻尼比会因损伤（如裂纹、腐蚀）而改变（损伤会增加能量耗散，导致阻尼比增大）。通过监测阻尼比的变化，可实现：

• 早期故障预警：如桥梁的阻尼比突然增大，可能提示桥墩出现裂缝；

• 损伤程度评估：阻尼比增大的幅度与损伤程度正相关（如机械轴的裂纹越严重，阻尼比越大）。

3. 抗震与抗风设计

• 建筑结构：根据《建筑抗震设计规范》（GB 50011-2010），钢结构的阻尼比取0.02-0.04（多遇地震），钢筋混凝土结构取0.03-0.08（多遇地震）。这些值是基于大量实测数据制定的，确保结构在地震中的振动响应在安全范围内。

• 桥梁结构：大跨度桥梁（如悬索桥）的阻尼比通常较低（ζ≈0.01−0.02），需要通过风洞试验或现场测试获取准确的阻尼比，以评估风振稳定性。

五、阻尼比的获取方法：计算与试验

阻尼比的获取主要分为计算模态分析和试验模态分析两类：

1. 计算模态分析

通过有限元软件（如ANSYS、ABAQUS）建立结构模型，输入材料属性（如弹性模量、密度）、边界条件（如固定端、铰支端），求解广义特征值问题（质量矩阵、刚度矩阵、阻尼矩阵），得到各阶模态的阻尼比。

优点：成本低、效率高，可快速分析不同设计方案的阻尼比；

缺点：依赖模型的准确性（如材料属性的假设、边界条件的简化），需通过试验验证。

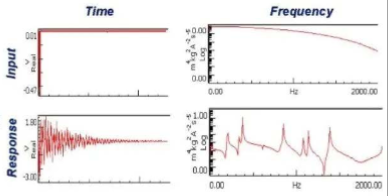

2. 试验模态分析

通过力锤试验（用小锤敲击结构，采集激励力和响应信号）或激振器试验（用激振器施加正弦激励，采集响应信号），获取结构的频响函数（FRF），再通过曲线拟合（如最小二乘法）提取阻尼比。

优点：结果准确，反映实际结构的阻尼特性；

缺点：成本高、时间长，需专业设备（如加速度传感器、FFT分析仪）。

六、阻尼比的取值：工程经验与规范

阻尼比的取值需结合结构类型、材料、工作状态等因素，以下是常见的经验值（供参考）：

• 金属材料（钢、铝）：ζ≈0.001−0.005（无明显腐蚀）；

• 钢筋混凝土结构：ζ≈0.03−0.08（多遇地震）；

• 复合材料（碳纤维、玻璃纤维）：ζ≈0.01−0.05；

• 机械系统（如汽车底盘）：ζ≈0.05−0.1（含橡胶衬套等阻尼元件）；

• 建筑结构（如高层住宅）：ζ≈0.02−0.04（多遇地震）。

七、总结：阻尼比是模态分析的“灵魂参数”

阻尼比不仅是描述结构固有振动特性的关键指标，更是工程设计中避免共振、优化减振、保障安全的核心依据。无论是机械、建筑还是航空航天结构，都需要通过模态分析准确获取阻尼比，并结合工程经验调整，以实现结构动态性能的优化。

一句话概括：阻尼比就是结构“消耗振动能量的能力”，它决定了振动是“慢慢消失”还是“越振越厉害”。
