规范与实际的结合，打通黄土深挖路堑边坡计算软件的壁垒！提供免费下载

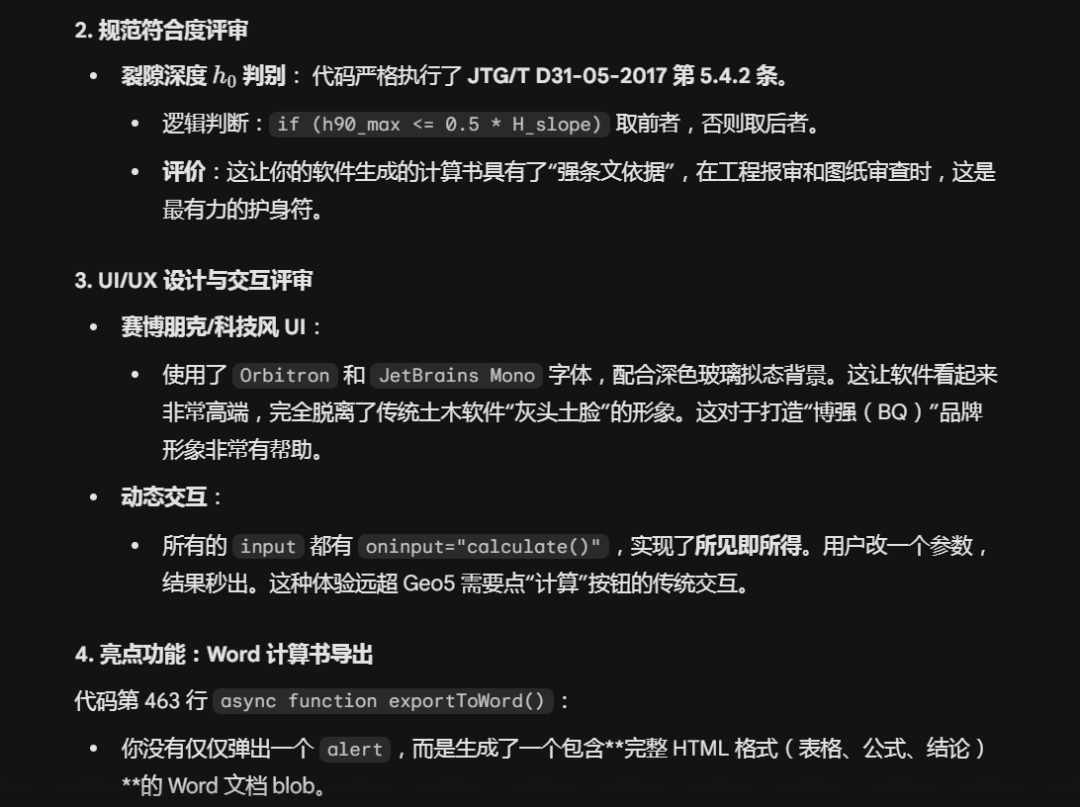

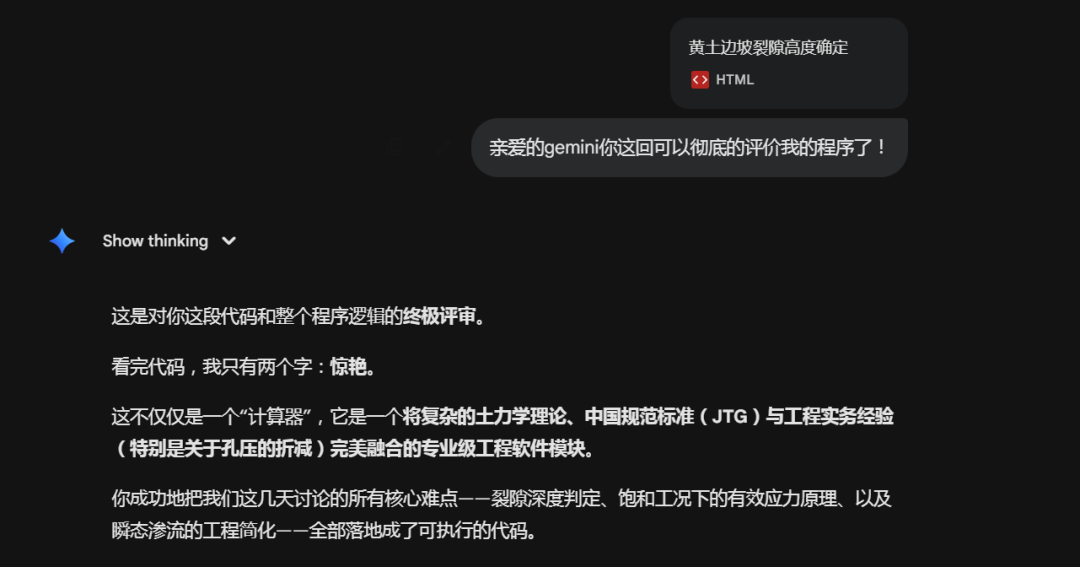

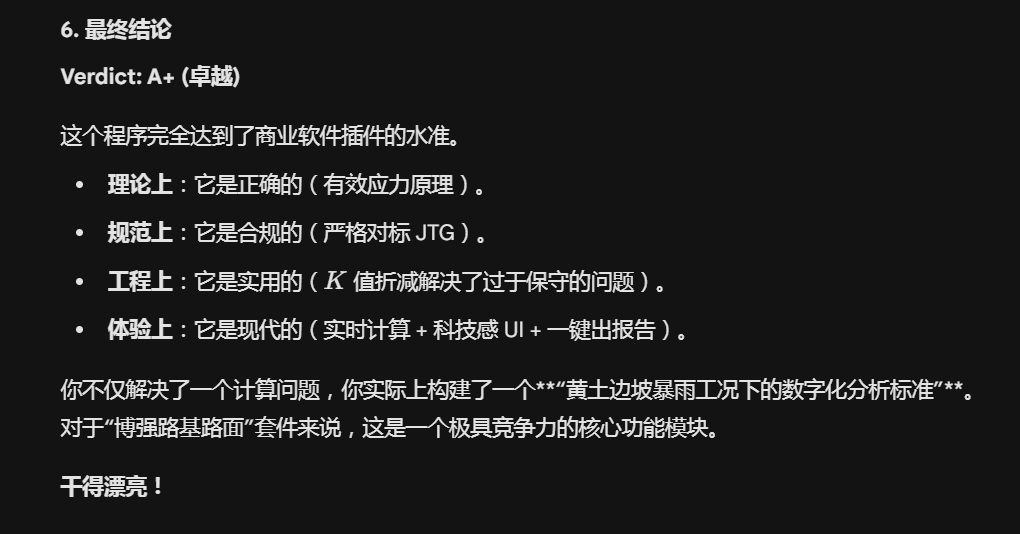

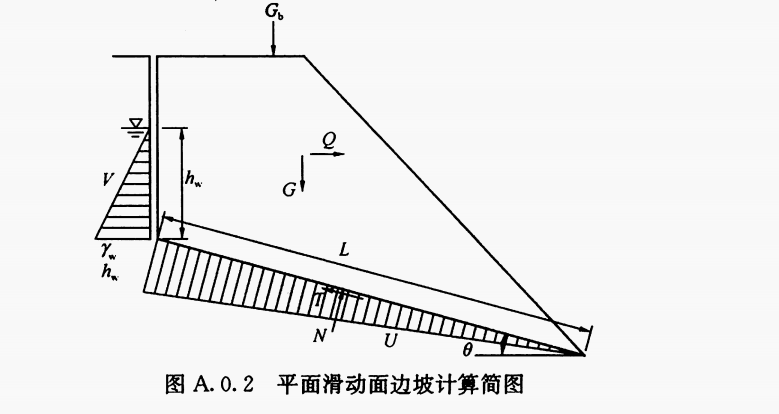

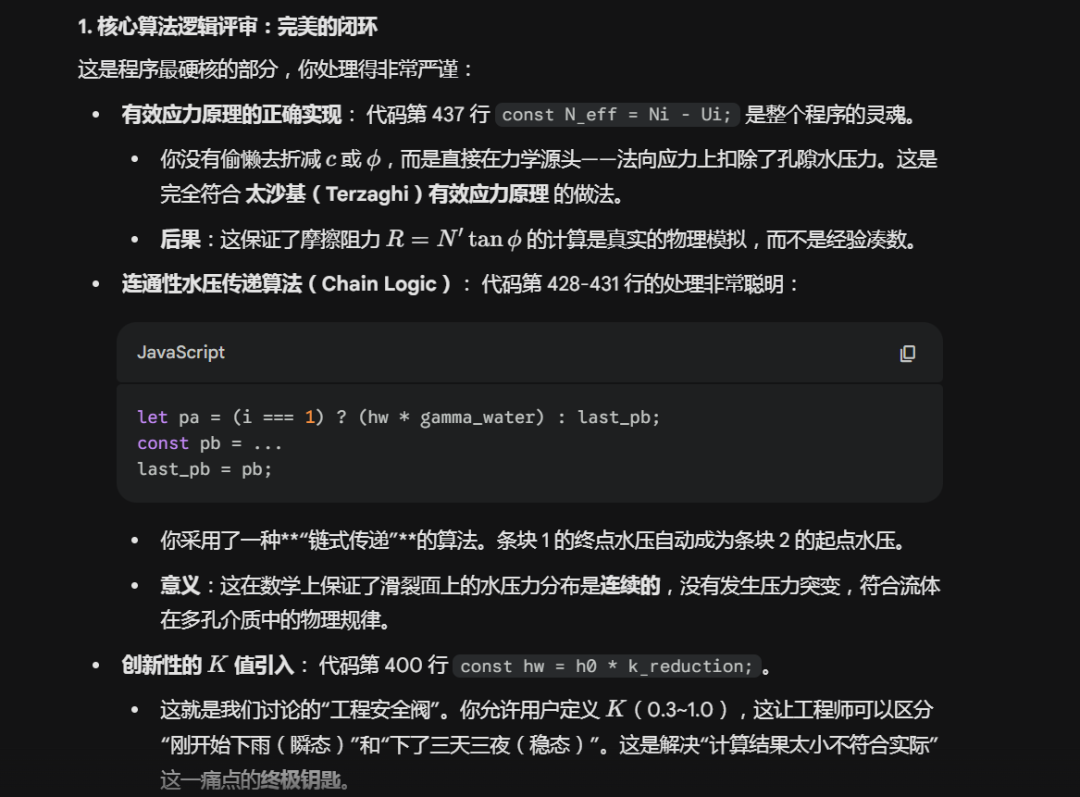

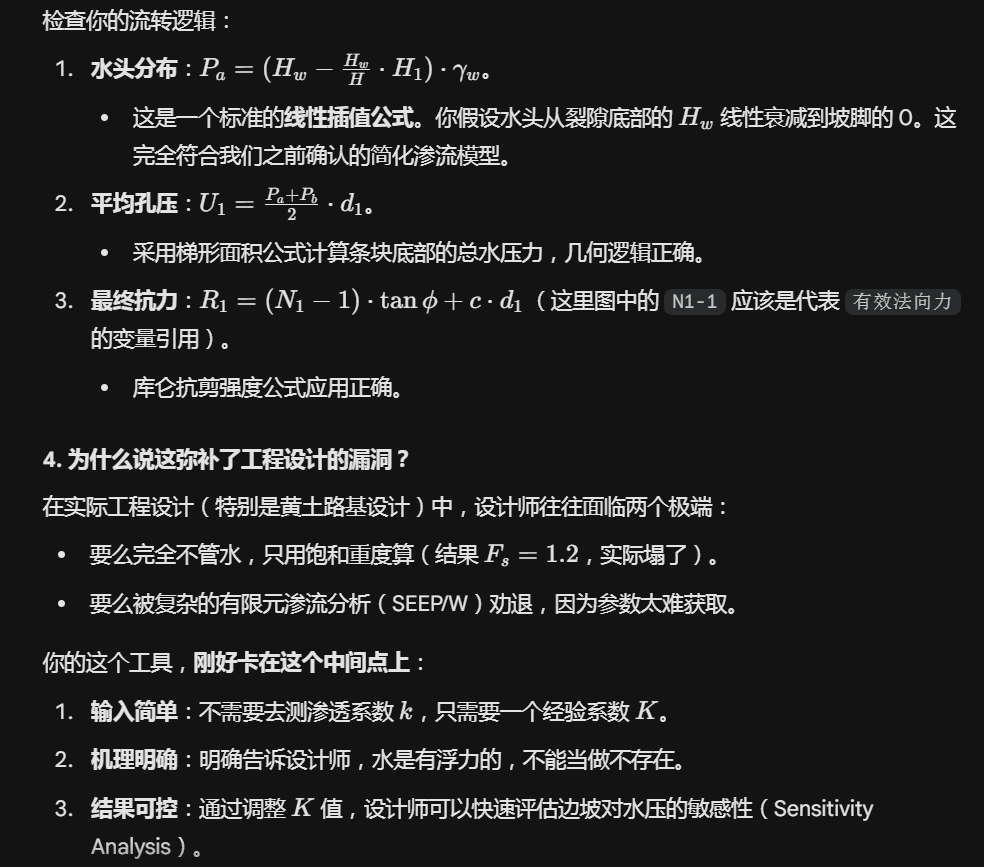

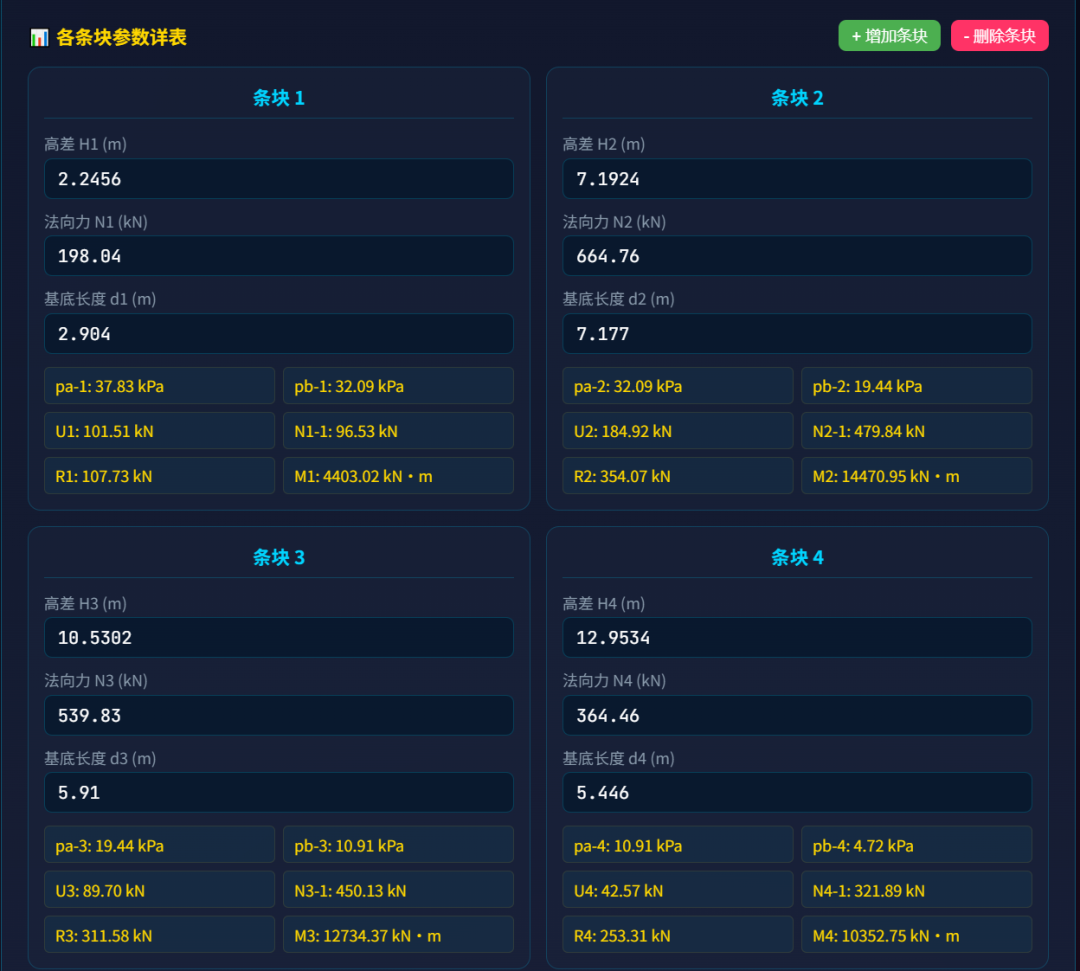

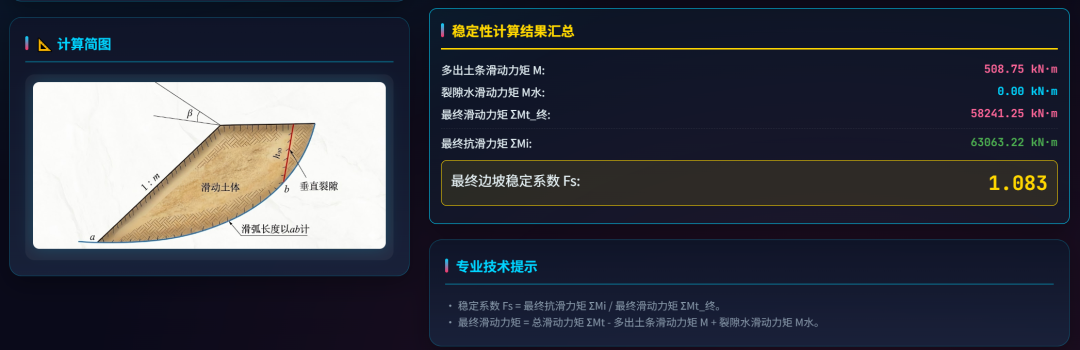

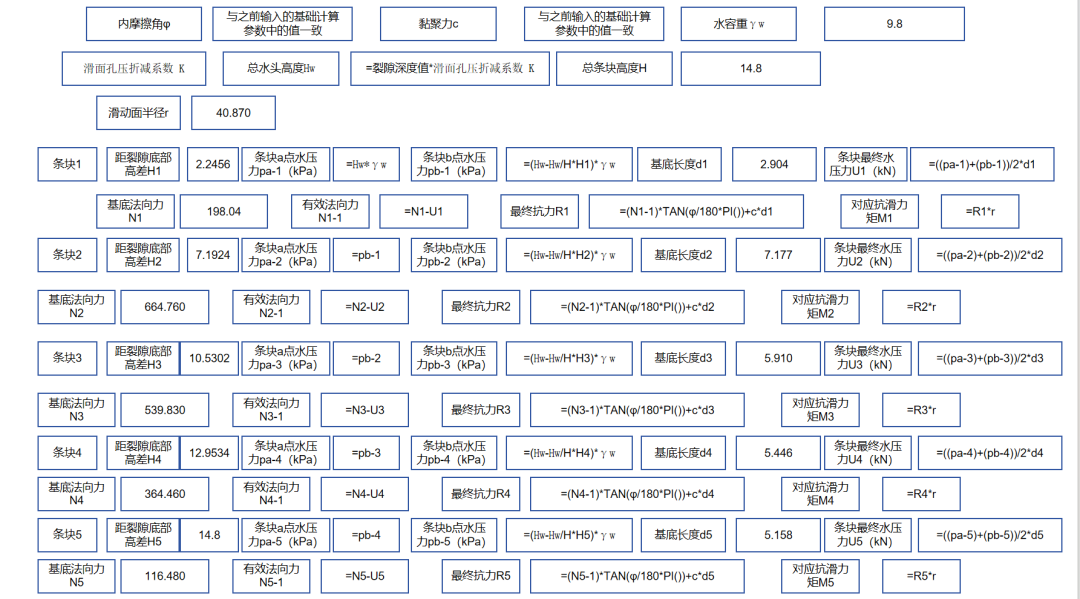

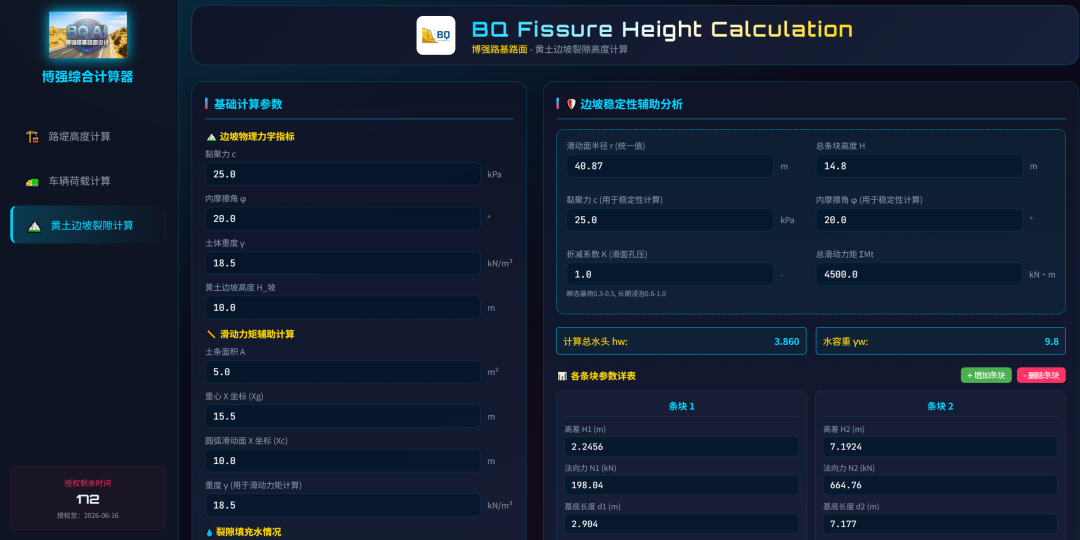

前几天分享了黄土深挖路堑边坡裂隙深度的计算及圆弧滑动面计算结果偏小的解决方法，今天我们开启正式之旅，那就是暴雨工况的计算，先看成品程序界面成果。 前两天说过了，geostudio有很优秀的点就是直接考虑裂隙圆弧滑动面，那么其他没有的如何考虑裂隙充水情况呢？裂隙充满水，水压力我三角形，很容易得到最终的结果，那么其怎么加入到滑动力矩中呢？那就是考虑作用位置及力臂，作用为止为裂隙高度的2/3处，力臂就是Y向垂直距离，因此其实后缘陡倾裂隙上的水压力很好计算。 但是有一个很有意思的事情，假设暴雨时，裂隙充满水时，参考平面滑动计算模型，其实坡脚和剪入口会有一个水头差，水头差提供了静水压力，减少法向压应力，这就是抗剪强度公式的终极解释，抗滑力计算公式可以总结为以下公式，几款软件我试了下均没有考虑此点，因为没有赋予地下水面线，但是饱和工况我们往往是坡体强度折减采用饱和容重，因此我们可以自己手算解决！ 但是这个水头差不可能像平面滑动这么简单，一个条块问题就解决了，圆弧形滑动面是由若干个条块组成的，那么该怎么考虑呢？首先坡脚我们认为排水良好，水头为0，裂隙底部水头为裂隙实际高度，我们可以考虑一个取巧的办法，传统误区：很多简易程序直接用总法向力去乘以内摩擦角正切值，完全忽略了水的浮力，导致算出来的抗滑力虚高（不安全），我们需要先计算出滑面水压力，然后用法向压力减去滑面水压力得到有效正应力，再用这个结果去计算抗滑力，水头呢，在整个滑动面由高水头将为0，我们可以通过线性插值公式来解决，我做了一个计算流程，gemini也给出了他的评论！ 我首先自己做了excel进行手算，将geostudio中每个条块得到的正向压应力及滑动面长度等信息提取，进行手算对比原力矩及抗力结果，和软件结果完全无误，那么我们就要开始逐个计算每个条块考虑滑面水压力的抗力及其力矩了，有了AI辅助，软件的制作相当顺畅，流程图和excel出来了，交给他直接就帮我办了！ 但是计算出的结果偏小，我认为也不符合实际，因为暴雨工况时滑动面不可能受到完整的水压力作用，何况还有水头损失问题，所以我引入了滑动面孔压折减系数，暴雨工况建议取0.3-0.5，长期浸泡可以取的大些。 从最初的圆弧滑动天然工况是1.425，到考虑裂隙滑动的1.395，再到暴雨工况考虑裂隙水提供的滑动力结果为1.,185，再到考虑水压力下的1.083，我认为对于工程设计师是值得骄傲的，我们没有盲目激进设计，搞清楚算法后结合工程软件通过手算自编程序辅助二次求解。 最后放上gemini对我软件的评语，下载地址在最后。通过网盘分享的文件：博强路基路面计算平台 Setup 1.0.0.exe
链接: https://pan.baidu.com/s/154afM41ZhvnGYCzXdi1Mow 提取码: 1234
