15 分钟→30 秒！HyperMesh 跌落脚本，你用不用？
在进行CAE仿真分析时，跌落分析（Drop Test） 和 刚性墙冲击(柱碰)分析（Pole Impact） 是这一类非常常见的显式动力学工况。
对于使用 HyperMesh 作为前处理，Abaqus 作为求解器的工程师来说，每次手动搭建这套分析流程都显得格外繁琐：
❌ 手动创建刚性体（Rigid Body）
❌ 反复设置通用接触（General Contact）和摩擦系数
❌ 逐个定义场变量输出（Field Output）和历史变量（History Output）
❌ 小心翼翼地施加初速度和边界条件
❌ 创建Explicit分析步
只要有一个参数漏设，求解器就会报错，甚至算出错误的结果。
今天给大家分享一个 Tcl自动化脚本，专门用于解决这个问题。它通过一个可视化GUI界面，一键自动完成从刚性体定义到分析步创建的所有工作！
🚀 插件核心功能
这个脚本的主要功能是自动化搭建 Abaqus Explicit 求解器的跌落分析或刚性墙冲击分析模型。
主要亮点包括：
GUI可视化界面：无需修改代码，直接在界面输入时间、摩擦系数、质量缩放等参数。
自动识别输出变量：只需输入变量名字符串（如
U, S, PEEQ），程序自动判断是节点输出还是单元输出，并分别写入卡片。刚性体自动创建：自动将选中的压头/刚性墙转化为Rigid Body并施加约束。
智能工况设置：自动创建通用接触、初始速度场、边界条件以及显式动力学分析步。
防错机制：自动检查是否处于Abaqus Explicit模板下，防止模板错误。
💻 界面预览

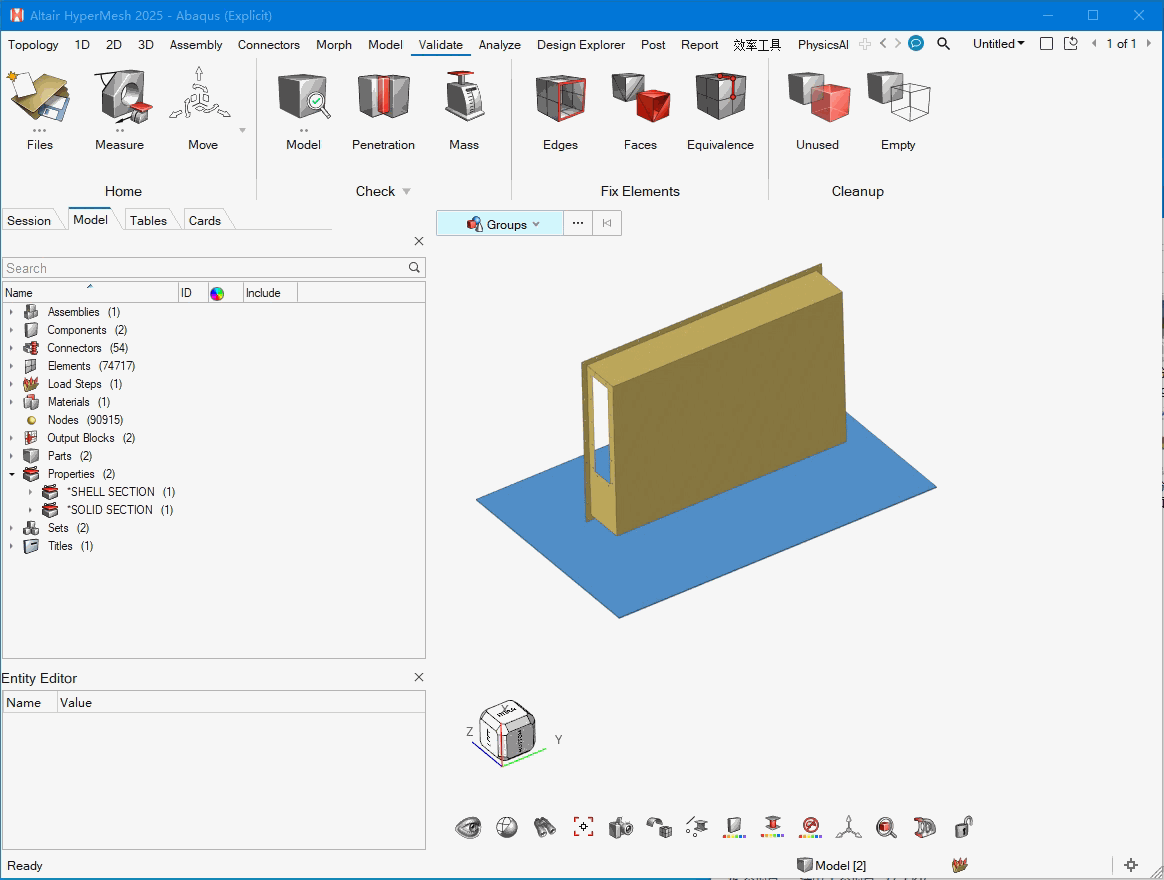

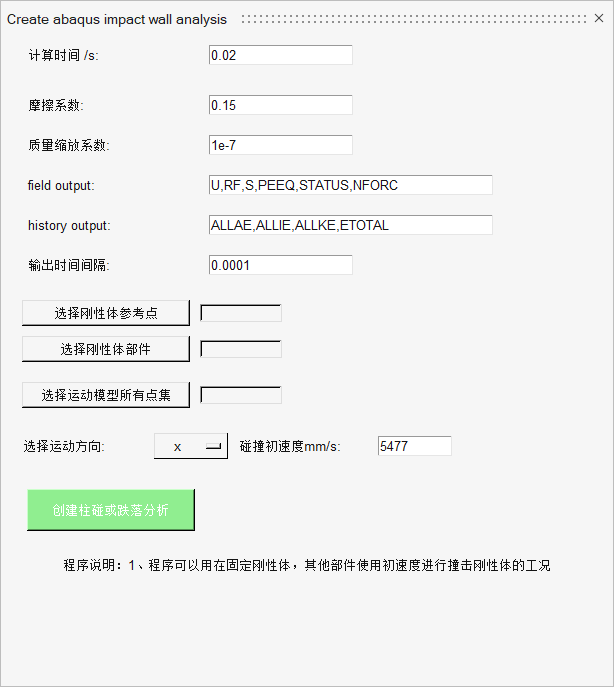

脚本运行后，会弹出一个简洁的设置窗口：
界面主要分为以下几个区域：
全局参数区：设置计算时间、摩擦系数、质量缩放系数（Mass Scaling）。
输出控制区：自定义Field Output和History Output，以及输出频率。
对象选择区：选择作为刚性体的Reference Point和部件，以及运动的主体模型（整包）。
工况定义区：选择跌落或柱碰撞击方向（X/Y/Z）以及碰撞初速度。
⚙️ 代码逻辑深度解析
为了让大家理解脚本是如何工作的，我们摘取部分核心逻辑进行简要分析。
1. 智能分类输出变量
在Abaqus中，*outputblocks 需要严格区分节点变量（如U, RF）和单元变量（如S, PEEQ）。脚本通过内置的字典列表，自动对用户输入的字符串进行“清洗”和“归类”：
# 区分是节点输出变量还是单元输出变量
set all_node_out {COORD U U1 ... RF ...}
set all_elem_out {NFORC STATUS S ... PEEQ ...}
foreach char $list_field {
# 检查输入的场输出变量是节点还是单元
if { [lsearch -inline -all -nocase $all_node_out $char] != "" } {
lappend node_field_out $char
} elseif { [lsearch -inline -all -nocase $all_elem_out $char] != "" } {
lappend elem_field_out $char
}
}
这段代码保证了无论你输入的变量顺序如何，生成的INP文件永远是规范的。
2. 自动处理通用接触
手动创建通用接触步骤很多，脚本直接一步到位，清除了旧的接触设置，并应用新的摩擦系数：
# 创建通用接触
*createentity groups cardimage=General_CONTACT includeid=0 name=general_contact
# ...设置各项参数...
# 将接触属性赋予给通用接触
*setvalue groups name=general_contact STATUS=2 1977={groups $group_int_id}
3. 灵活的初速度加载
根据用户选择的方向（X, Y, Z），脚本利用 *loadcreateonentity_curve 自动在对应的自由度上施加初始速度场：
if {$dir == "x" || $dir == "X"} {
# 在DOF 1方向施加速度
*loadcreateonentity_curve sets 2 3 2 $disp 0 0 0 0 0 0 0 0 0 1
} elseif {$dir == "y" || $dir == "Y"} {
# 在DOF 2方向施加速度
...
}
📝 使用方法
打开HyperMesh，确保求解器模块选择为 Abaqus。
进入
File -> Load -> Tcl/Tk Script，选择下载的.tcl文件或者集成到Utility-User中直接点击按钮运行。在弹出的窗口中：
点击“选择刚性体参考点”和“部件”。
点击“选择运动模型所有点集”（即你的跌落物体）。
输入初速度（例如 5000 mm/s）。
点击 “创建柱碰或跌落分析” 按钮。
程序运行完毕后，你会发现Model Browser中已经自动创建好了所有的
LoadSteps,OutputBlocks,Groups(Contact) 和Rigid Bodies。
🎯 总结
通过这个脚本，原本需要 10-15 分钟的手动设置过程，现在仅需 30秒 即可完成。不仅大大提高了工作效率，更重要的是避免了人为操作失误导致的计算发散或报错。
📂 资源下载
如果您觉得这个工具对您的工作有帮助，欢迎获取完整源代码！
源码包含完整的GUI构建、API调用逻辑及详细注释，您也可以在此基础上修改为适配LS-DYNA或Radioss的版本。
