【HyperWork 2025】基于 Optistruct 的1D/2D/3D 建模仿真与结果对比

在结构力学仿真分析中，针对同一构件选择不同维度（1D、2D、3D）的建模方式，是工程人员平衡分析精度与计算效率的核心考量。矩形梁作为机械、汽车、建筑等领域的基础承重构件，其力学响应（如位移、应力）的仿真结果准确性，直接影响后续结构设计优化决策。本文以矩形梁为研究对象，基于 Altair Optistruct 软件，完整构建 1D（梁单元）、2D（壳单元）、3D（实体单元）模型，通过非线性扭矩加载工况，对比不同建模方式的仿真结果，验证三者在关键力学指标上的一致性，为工程中建模方式的选择提供实践参考。

一、仿真前期准备：模型创建与基础设置

1. 几何模型构建：从线框到多维度网格

矩形梁几何模型的创建需以统一的基础尺寸为基准，确保 1D、2D、3D 模型的力学边界条件具有可比性，梁长设为 5，dim1=0.25mm（截面长度），dim2=0.125mm（截面宽度）具体步骤如下：

（1）线框与 2D 曲面创建

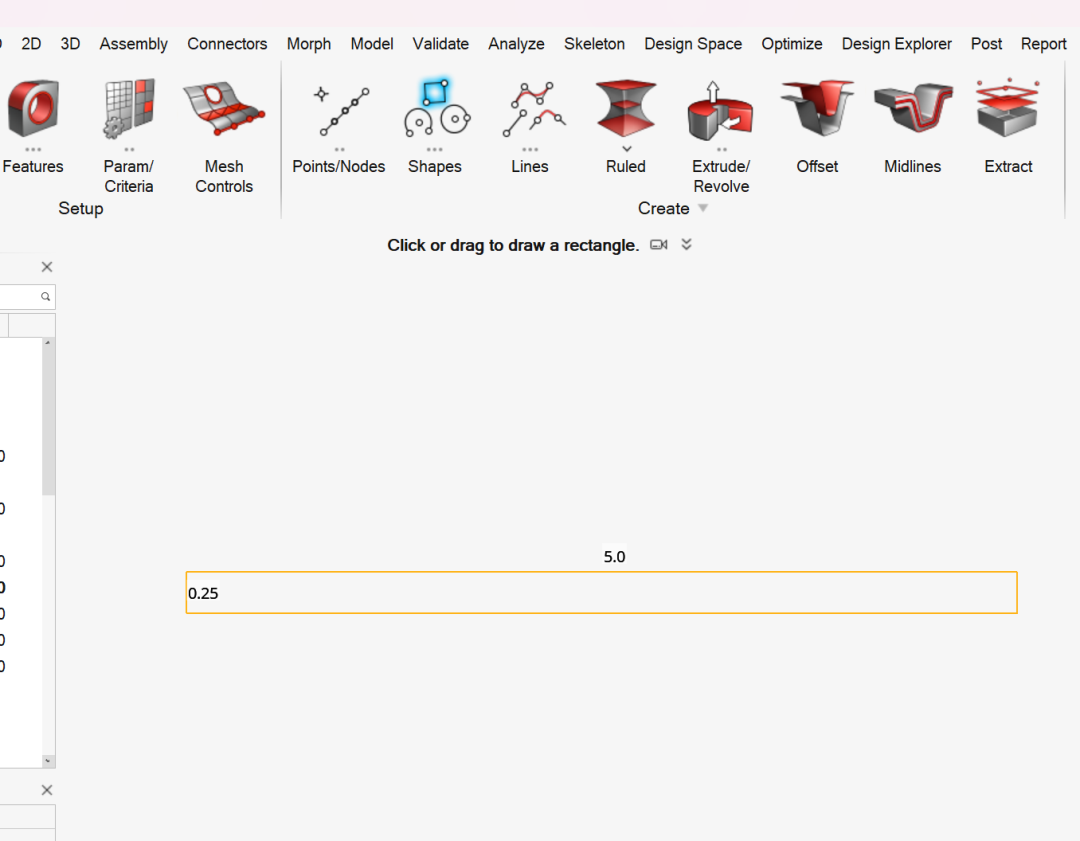

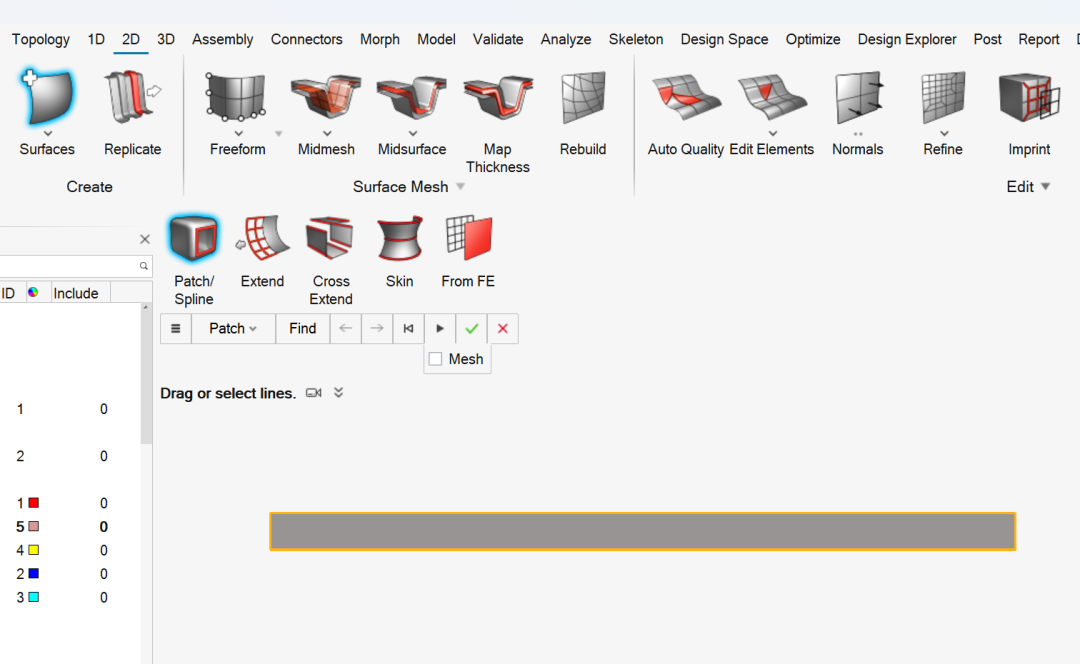

首先在 HyperMesh 的Optistruct 模板，通过 “Shape” 功能绘制矩形梁的截面线框：以坐标原点为起点，生成 4 根首尾相连的曲线，构成尺寸为 [dim1×dim2]的矩形线框。完成线框后，使用 “Surface+patch” 工具填充线框，生成矩形梁的 2D 截面曲面（此曲面将作为 2D 壳单元与 3D 实体单元建模的基础）。

（2）2D 网格划分

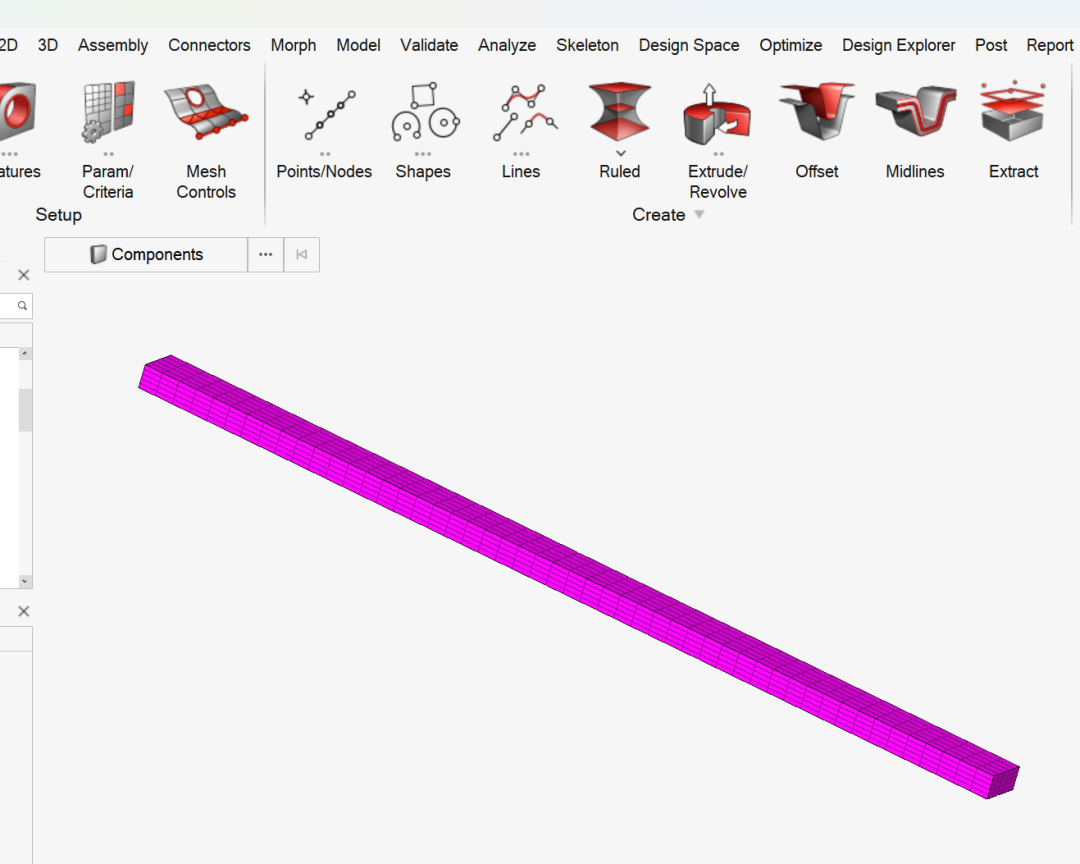

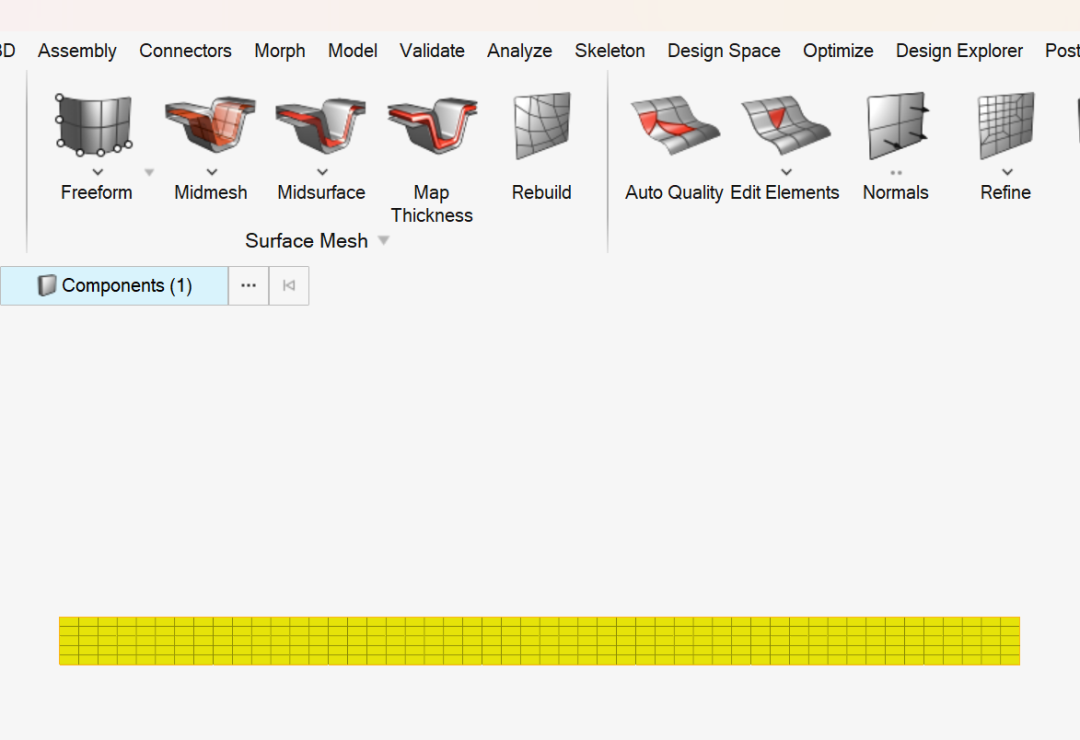

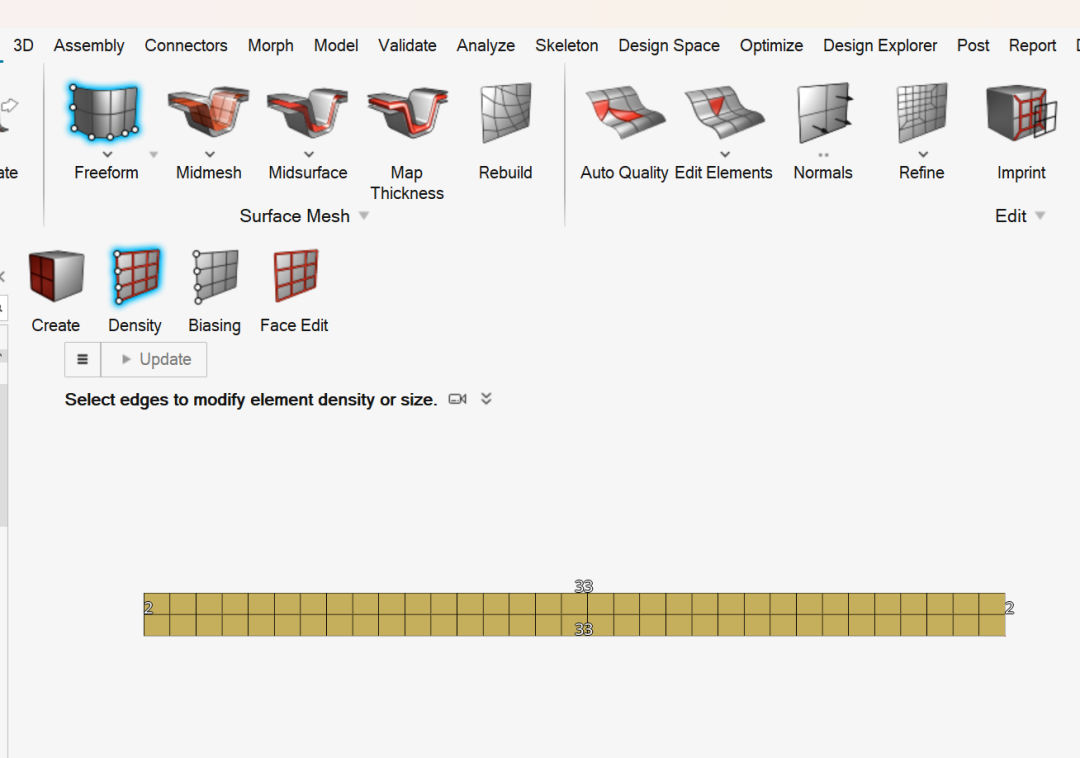

进入 “freeform”功能，设置网格类型为四边形单元，定义网格尺寸，执行网格划分命令，并调节点种子数量，生成矩形梁的 2D 壳单元网格，并将其归属于名为 “Shell_Mesh” 的 Component中。

（3）复 制网格

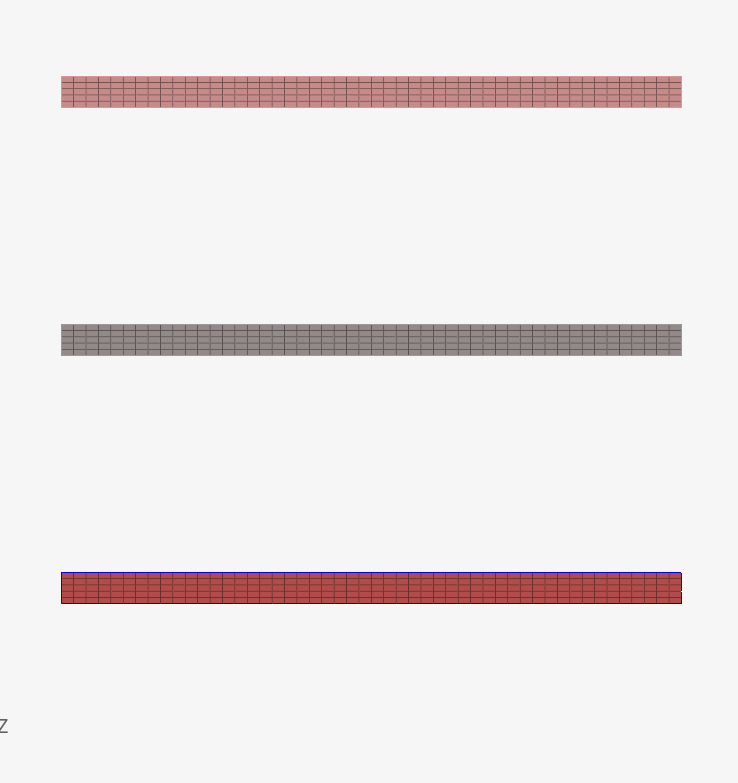

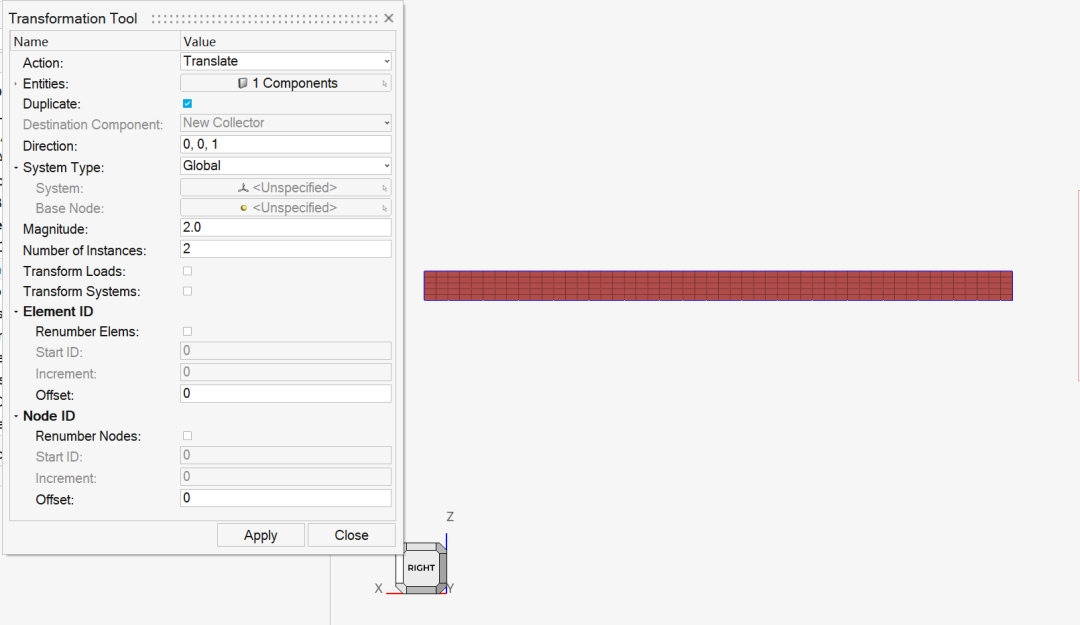

为构建其余模型，需将 “Shell_Mesh” Comp 沿 Z 轴（梁的宽度方向）平移 3 次，每次平移间距2，并将平移后的2个 2D 网格分别归属于 “Mesh_1”“Mesh_2”“Mesh_3” 三个 Comp。

（4）1D 梁单元创建

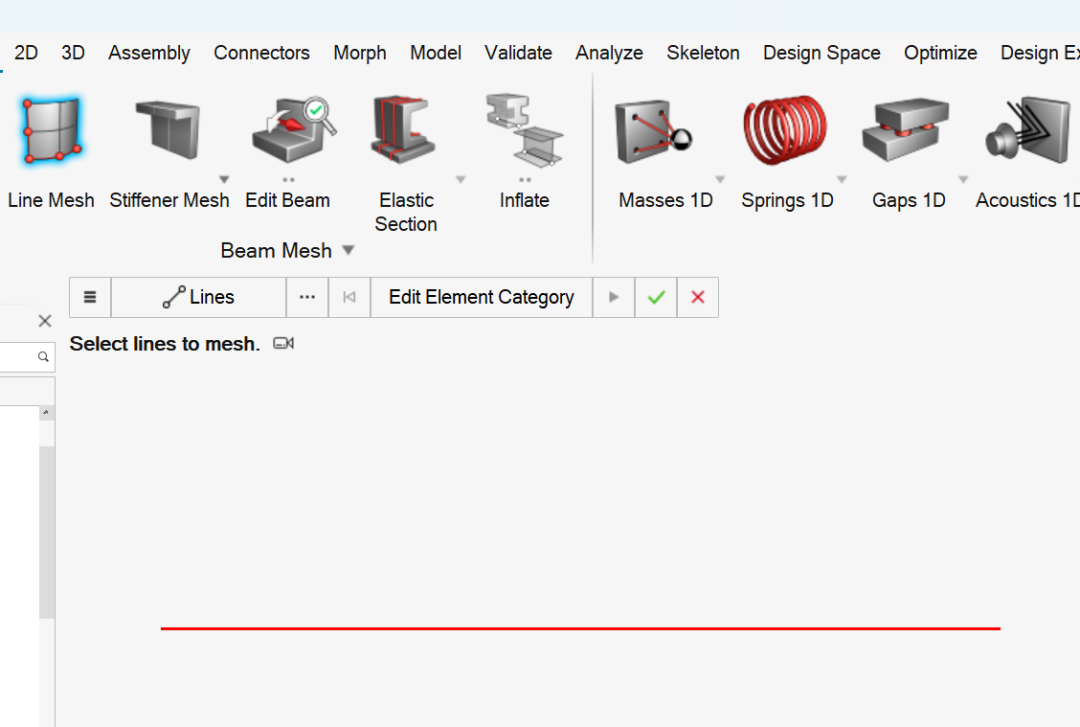

1D 梁单元无需复杂几何曲面，先将surface和elem进行删除，直接在beam的comps选择矩形框的一根直线（长度与 3D 实体梁一致），通过line mesh进行网格划分，后续通过 “梁截面定义” 关联矩形截面参数，完成 1D 模型构建。

2. 材料与属性定义：统一力学参数基准

为确保不同维度模型的仿真结果具有可比性，需为 1D、2D、3D 模型指定相同的材料属性，并根据单元类型设置对应的属性参数：

（1）材料创建

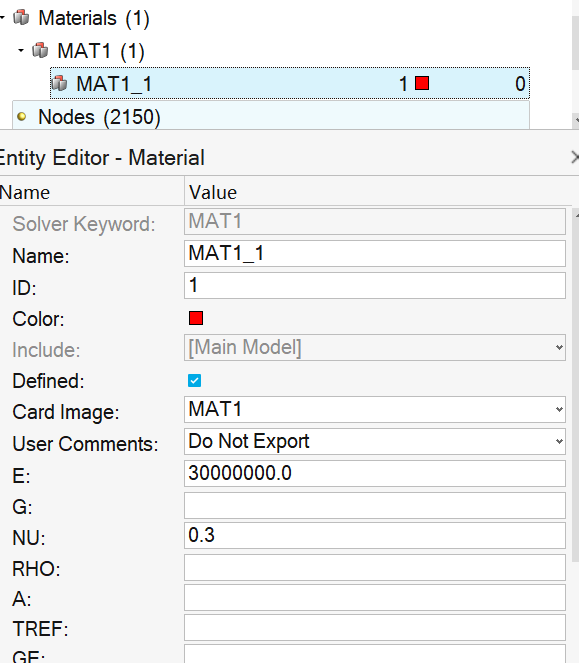

在 Optistruct 中新建材料 “Mat1_1”，定义关键力学参数：弹性模量 E=30000000，泊松比 μ=0.3，密度 ρ=7.85×10⁻⁶kg/mm³（本次分析可以不需要密度，密度可省略）。

（2）单元属性设置

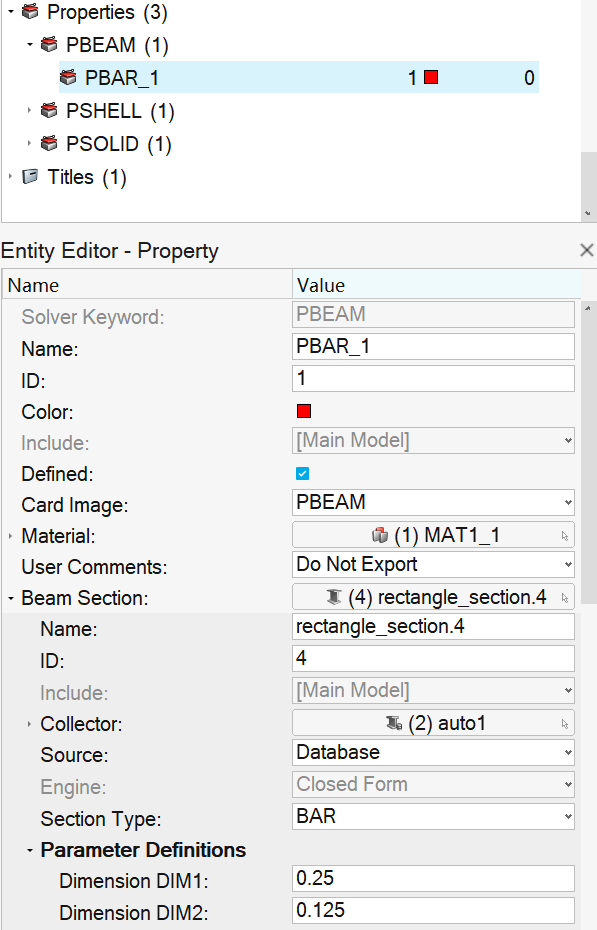

• • 1D 梁单元属性（Beam Property）：新建属性 “Prop_Beam”，关联材料 “Mat_Steel”，单元类型选择 “BAR”（杆梁单元）。在 “Section” 选项中定义矩形截面，dim1=0.25mm（截面长度），dim2=0.125mm（截面宽度），完成 1D 梁截面参数配置。
•

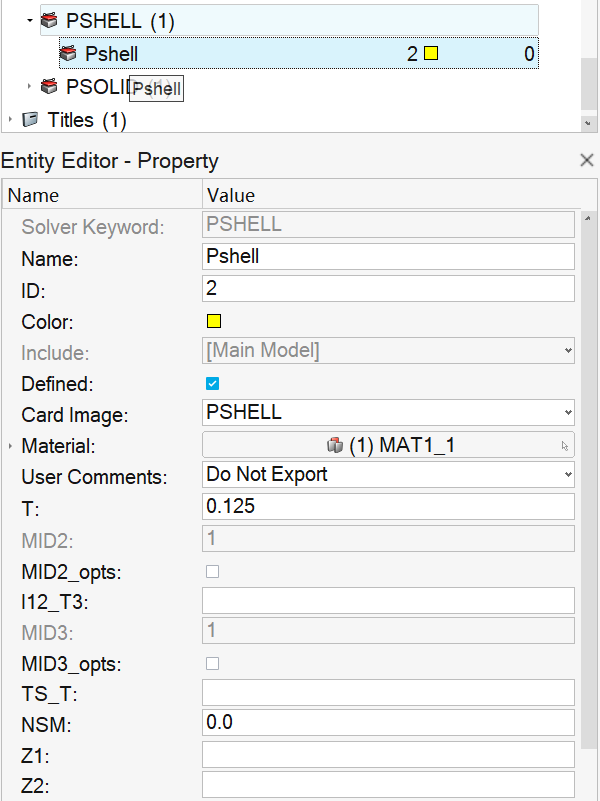

• • 2D 壳单元属性（Shell Property）：新建属性 “Prop_Shell”，关联材料 “Mat_Steel”，单元类型选择 “SHELL”，指定壳单元厚度为 0.125mm（与 1D 梁截面 dim2 一致，保证截面惯性矩匹配）。
•

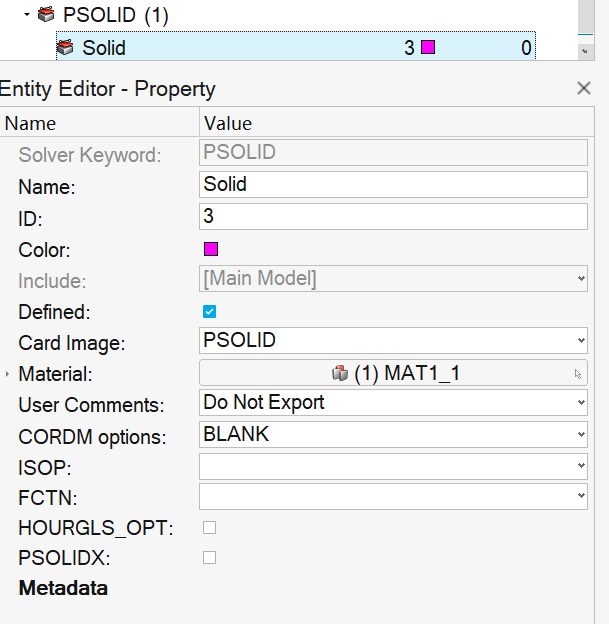

• • 3D 实体单元属性（Solid Property）：新建属性 “Prop_Solid”，关联材料 “Mat_Steel”，单元类型选择 “SOLID”，无需额外厚度设置（实体单元厚度由几何模型本身决定）。


（3）3D 实体单元偏移处理

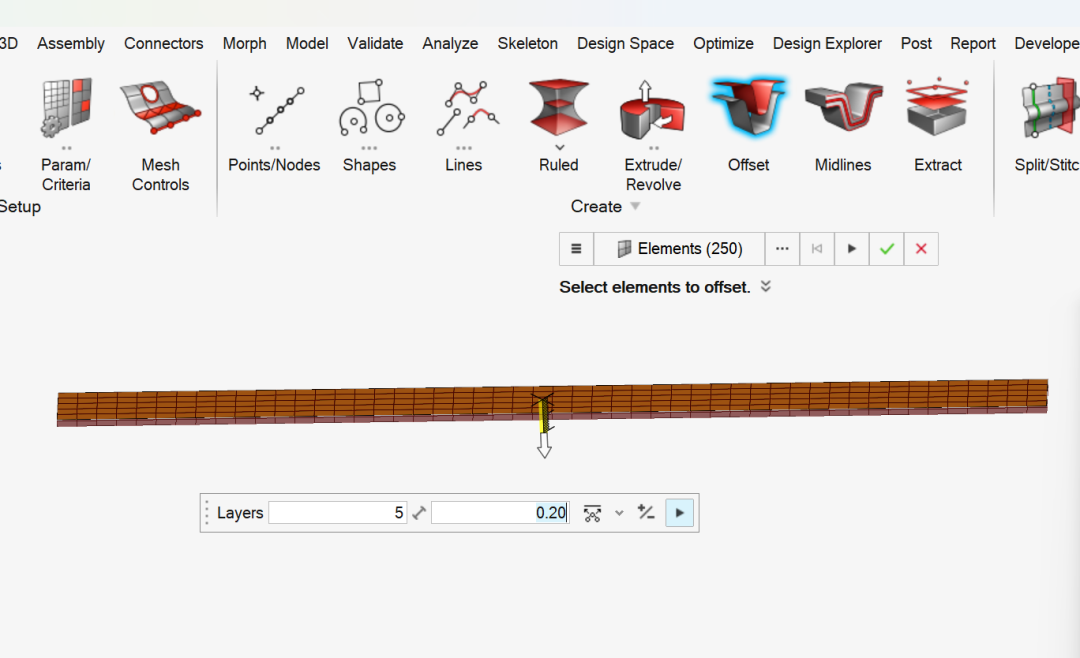

为优化 3D 实体模型的网格质量与力学响应精度，对 “Solid_Mesh_1” Comp（第一份 2D 网格生成的实体部分）使用 “Offset” 功能：设置偏移厚度为 0.125mm，偏移层数为 5 层，沿 Z 轴正方向逐步偏移，确保实体单元在厚度方向的网格均匀性，最终将偏移后的网格重新关联 “Prop_Solid” 属性，需要删除2D网格。

二、仿真核心配置：约束、载荷与卡片设置

1. 约束与载荷传递：RBE2 单元与 SPC 定义

（1）RBE2 单元创建

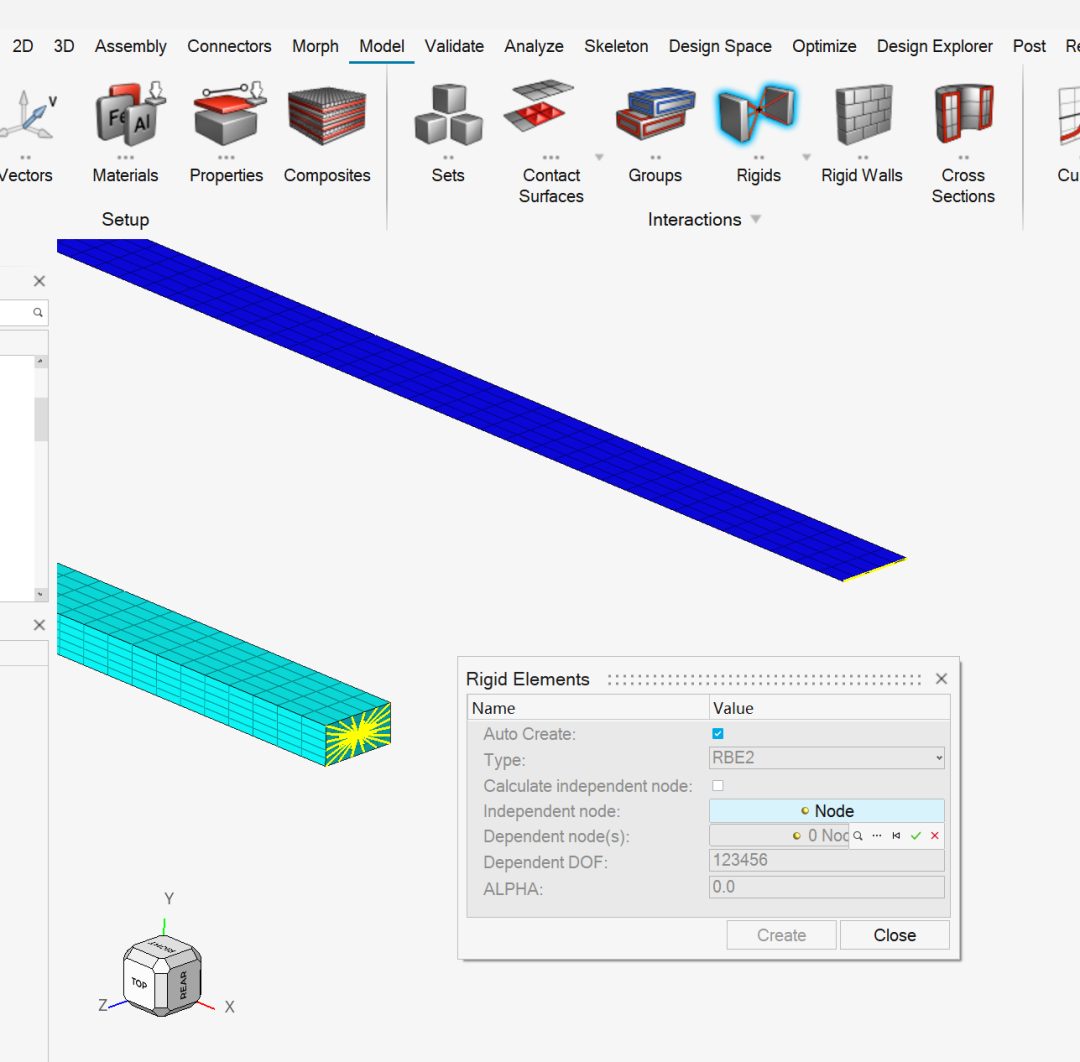

为确保 2D 壳单元与 3D 实体单元在载荷施加端的力传递均匀，需在两者的端头（Z 轴正方向端面）创建 RBE2 刚性单元：选择端面上的所有节点，建立 “主节点 - 从节点” 的刚性连接，使扭矩载荷通过主节点均匀传递至整个端面。1D 梁单元直接以梁的端头节点作为载荷施加节点，无需额外 RBE2 单元。

（2）边界约束（SPC）设置

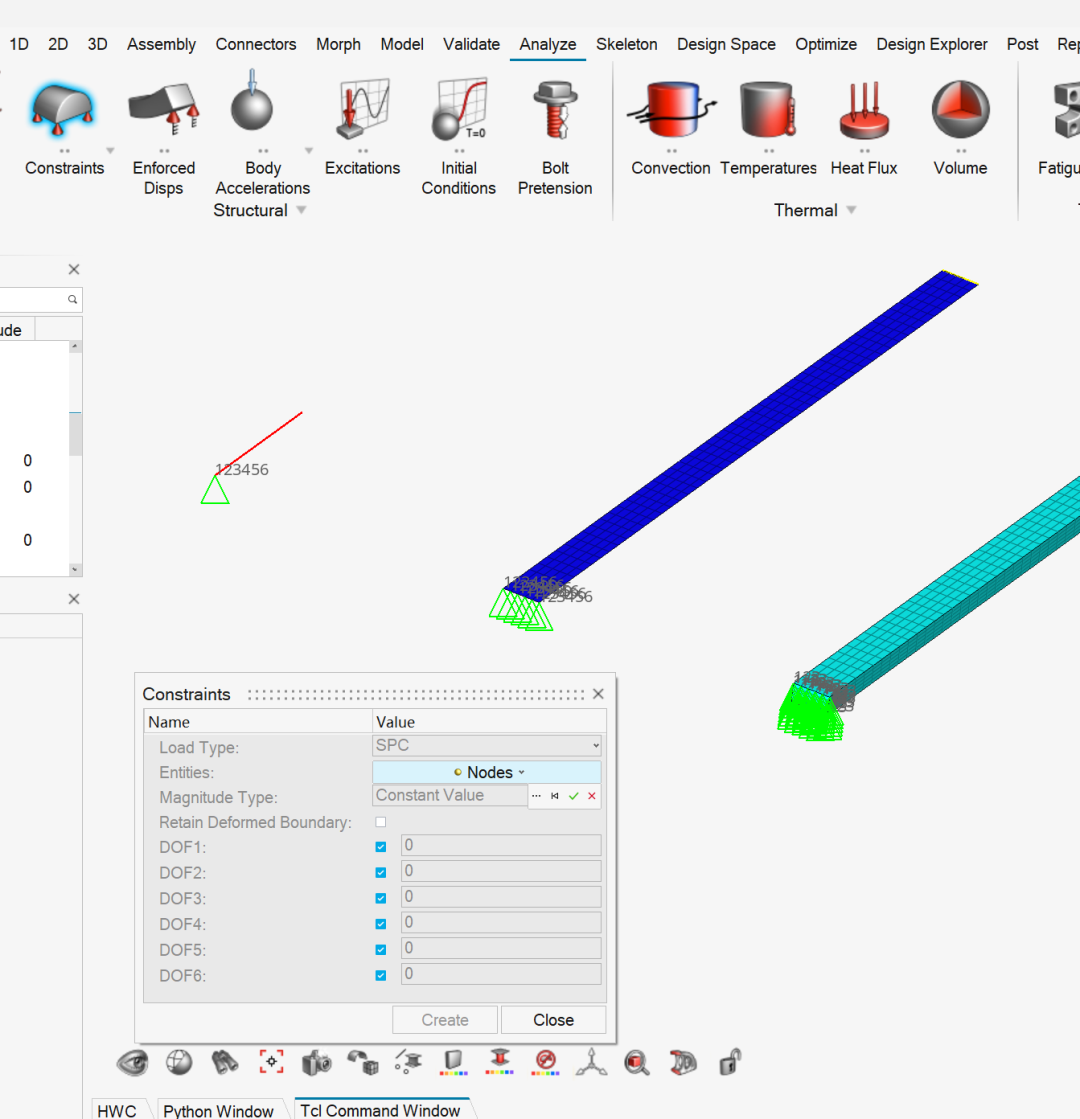

在矩形梁的尾部端面（Z 轴负方向端面）施加全自由度约束：新建 SPC 卡片 “SPC_Fix”，选择尾部端面的所有节点（1D 梁选择尾部节点，2D/3D 通过 RBE2 主节点关联），约束所有自由度（DOF 1-6，分别对应 X/Y/Z 方向平移与绕 X/Y/Z 轴转动），模拟梁的固定支撑状态。

2. 载荷与工况定义：非线性扭矩加载

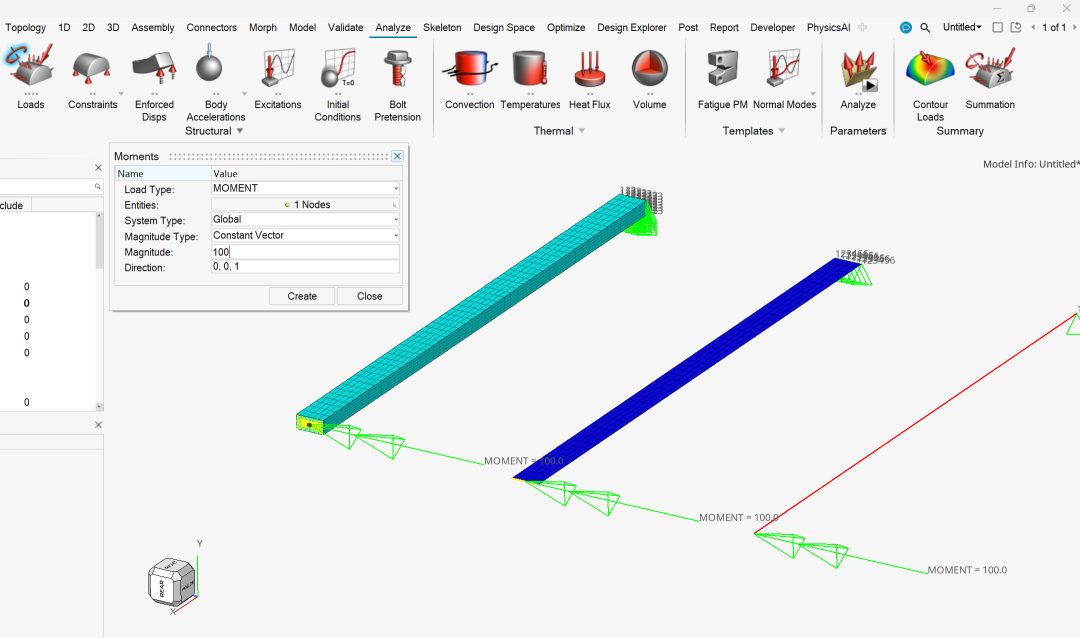

本次仿真采用非线性扭矩加载工况，模拟矩形梁在动态扭矩作用下的力学响应，需通过多类 Optistruct 卡片协同定义：

（1）载荷曲线（Curve）与扭矩载荷（Tload1）

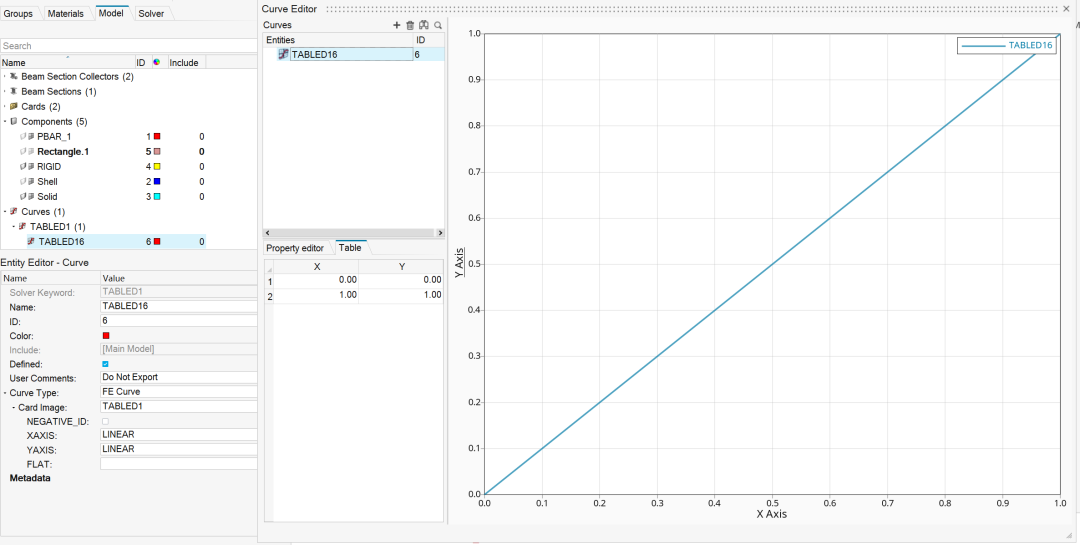

• • 新建 “Curve” 卡片 “Curve_Torque”，定义时间 - 扭矩关系曲线：设置时间步长，形成非线性递增的载荷曲线，定义扭矩的加载方向和大小。
•

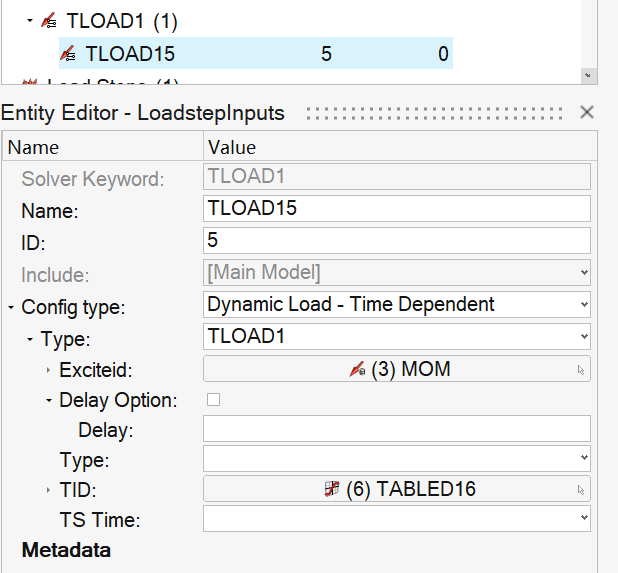

• • 新建 “Tload1” 卡片 “Tload_Torque”，，关联 “Curve_Torque” 曲线和扭矩collector，实现随时间变化的扭矩载荷。

•

（2）非线性分析卡片配置

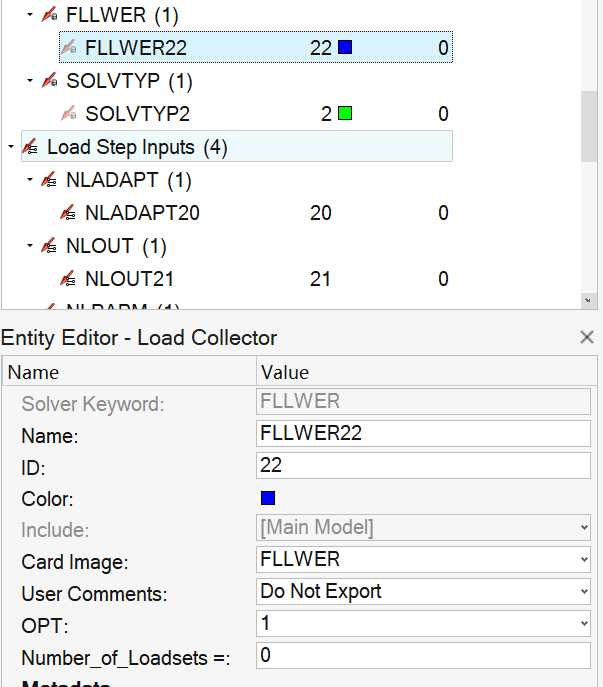

非线性分析需通过多类卡片控制计算过程与输出结果，具体设置如下：

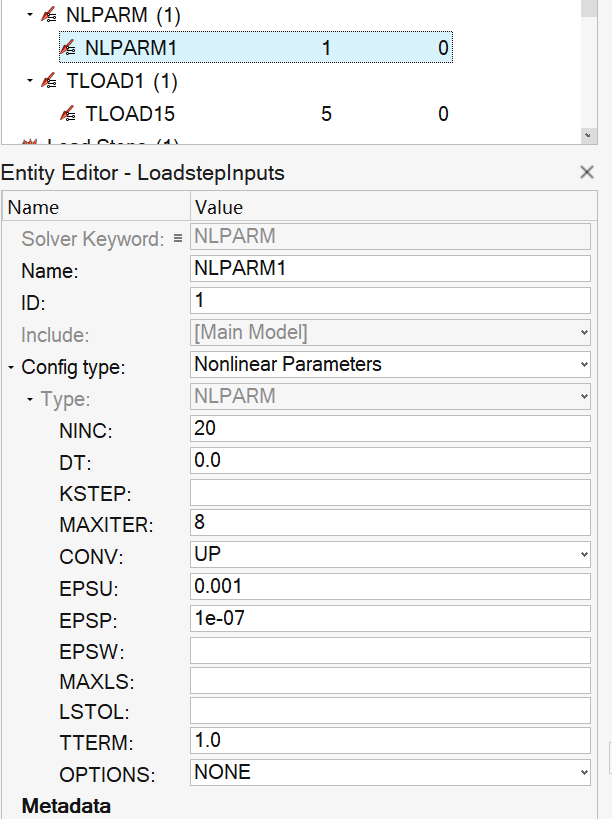

• • NLPARM 卡片：新建 “NLPARM_1”，定义非线性分析的求解参数。
•

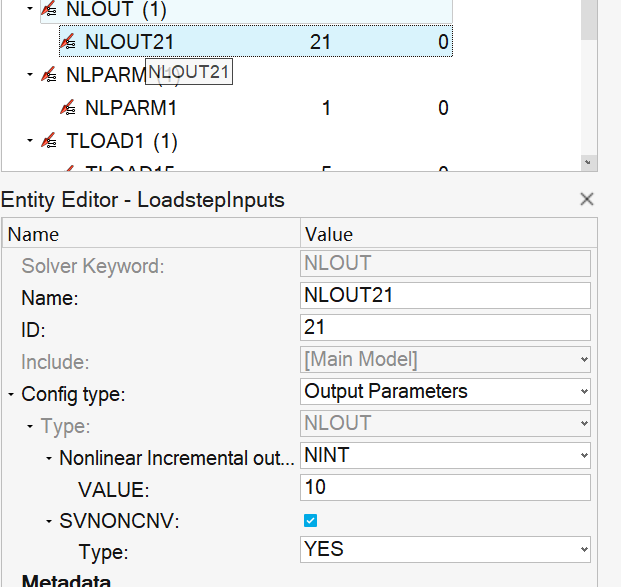

• • NLOUT 卡片：新建 “NLOUT_1”，设置非线性分析的结果输出频率。
•

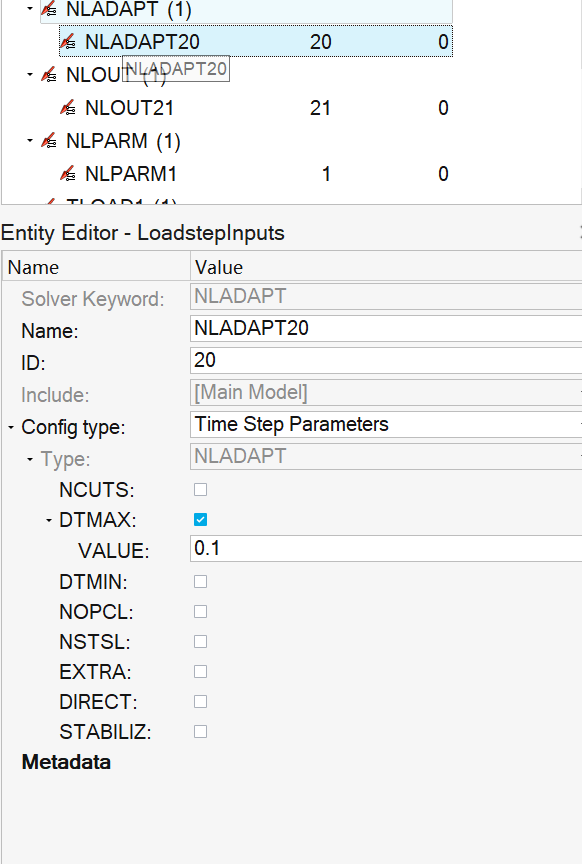

• • NLADAPT 卡片：新建 “NLADAPT_1”，分别用来设置最大和最小增量步。
•

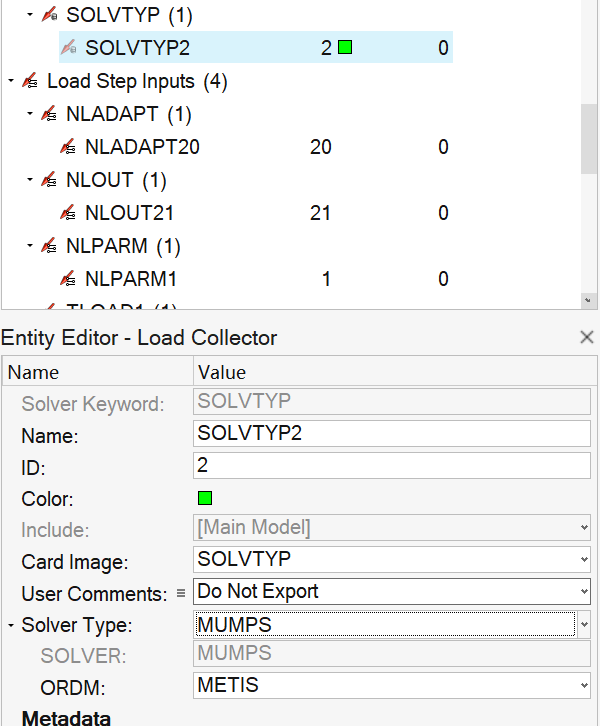

• • SOLVTYP 卡片：新建 “SOLVTYP_NL”，指定分析类型为MUMPS。

3. 分析工况与全局输出定义

（1）非线性分析工况创建

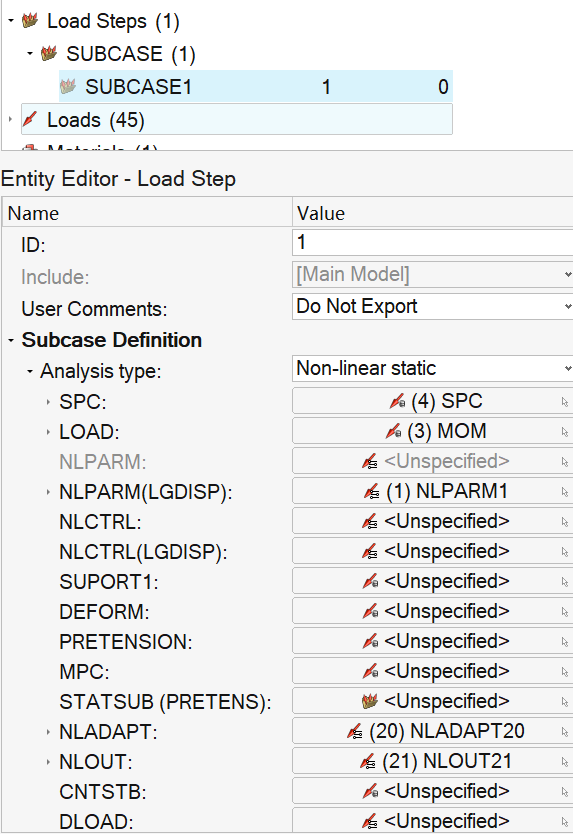

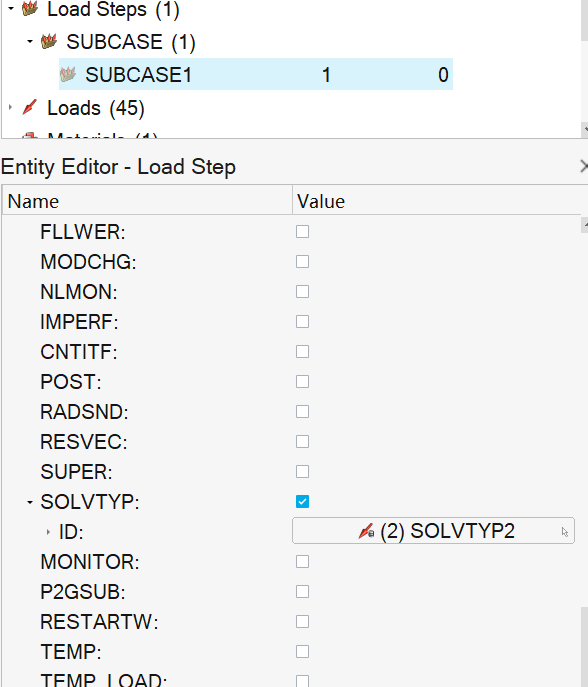

新建分析工况 “Loadstep_NL”，在工况中关联以下卡片：

• • 约束：SPC_Fix
• • 载荷：Rload_Torque
• • 非线性参数：NLPARM_1
• • 自适应网格：NLADAPT_1
• • 结果输出：NLOUT_1
• • 求解类型：SOLVTYP_NL

通过工况将所有配置关联，形成完整的非线性分析流程。

（2）全局输出卡片（Output）设置

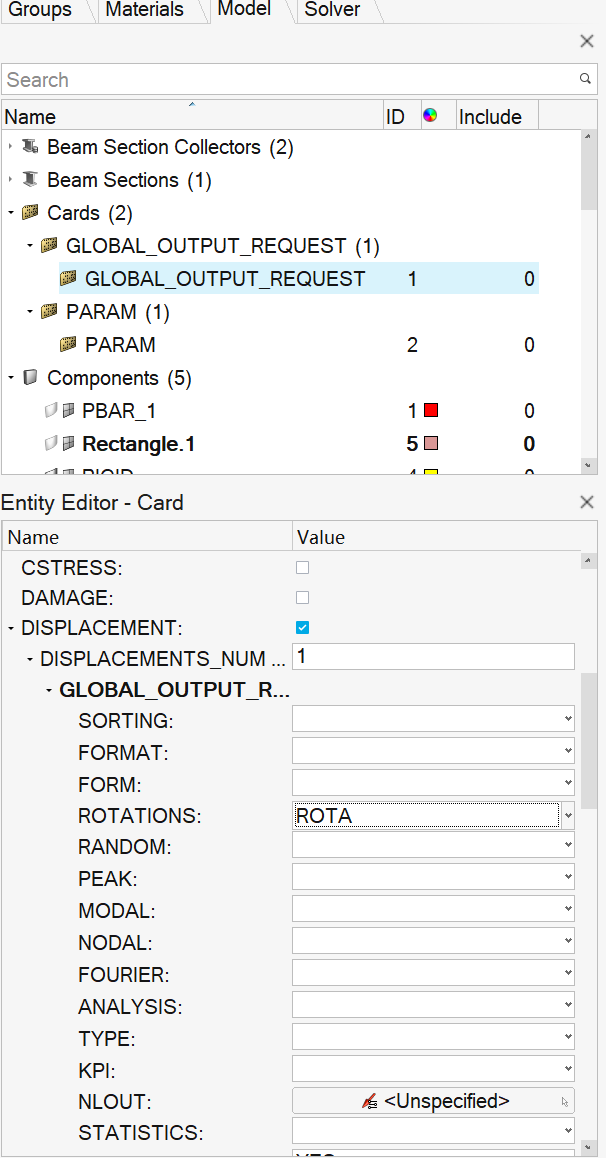

新建全局输出卡片 ，指定输出内容为 “位移（Displacement）”，输出位置选择。

三、仿真结果查看与多维度建模对比

1. 结果后处理：HyperView 中提取关键数据

完成非线性分析计算后，将生成的.h3d 结果文件导入 HyperView，按以下步骤提取 1D、2D、3D 模型的关键结果：

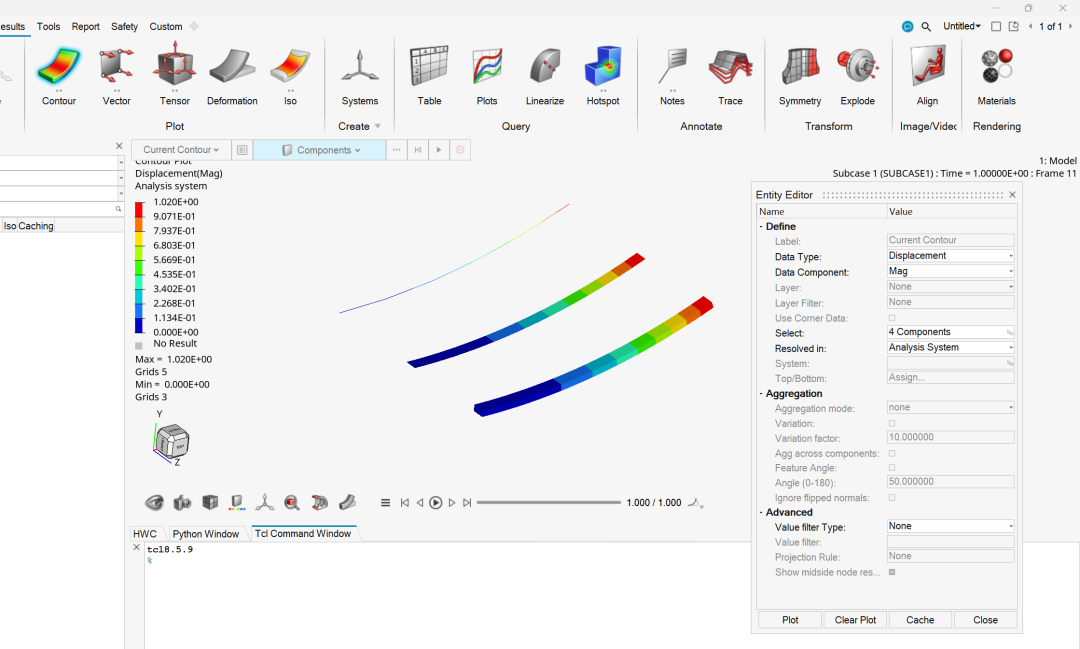

（1）位移结果查看

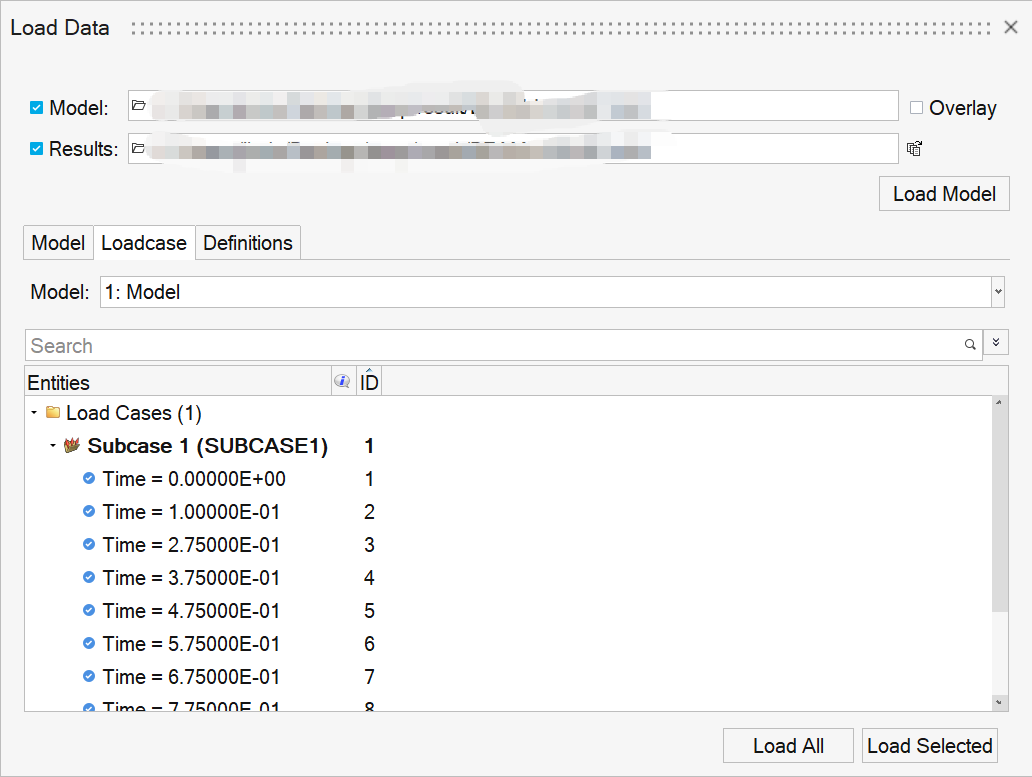

在 HyperView 中加载 1D、2D、3D 模型的结果文件。

（2）结果数据整理

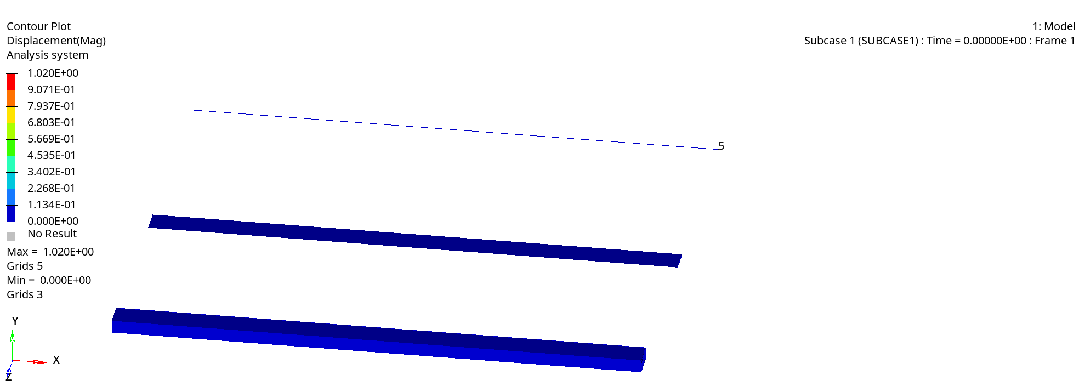

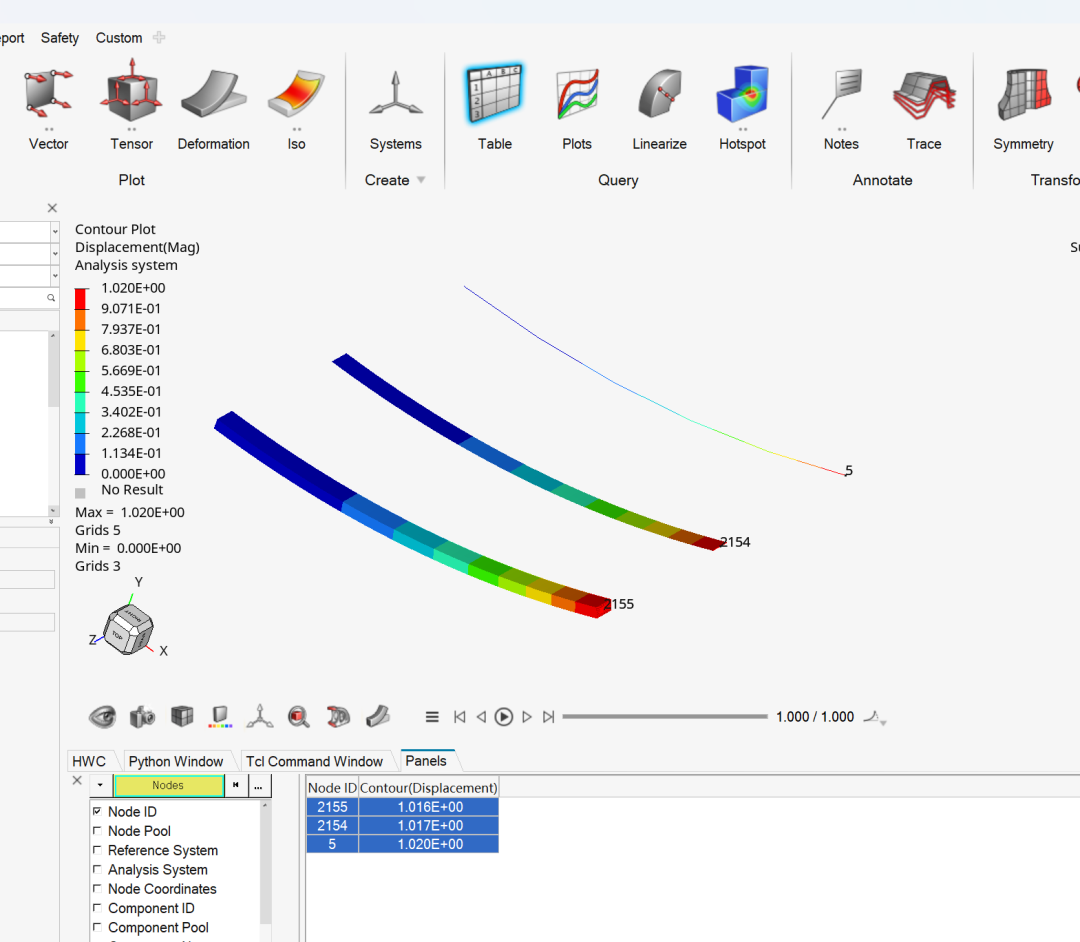

通过 HyperView 的 “Result Query” 功能，精确提取 1D 梁端头节点、2D 壳单元 RBE2 主节点、3D 实体单元 RBE2 主节点的位移数据

2. 多维度建模结果对比与结论

（1）结果一致性分析

从上述数据可看出，1D、2D、3D 模型的位移相差较小。三者在关键力学响应指标上的一致性，验证了 1D 梁单元（基于截面特性简化）、2D 壳单元（基于平面应力假设）在特定工况下（如扭矩加载、长细比较大的梁），可近似替代 3D 实体单元的仿真结果。

（2）计算效率与建模复杂度对比

• • 1D 模型：建模最简单（仅需线单元与截面定义），计算耗时最短，适合初步设计阶段的快速迭代分析，或整体结构中梁构件的简化建模（C123在方案阶段就会基于梁单元做大量验证）。
• • 2D 模型：建模需生成曲面与网格，计算耗时中等，精度优于 1D 模型，适合需考虑壳面应力分布的场景（如梁的侧壁应力分析）。
• • 3D 模型：建模最复杂（需实体网格与偏移优化），计算耗时长，精度最高，适合最终验证阶段或复杂载荷下的精细化分析（如梁的局部应力集中研究）。

（3）工程应用建议

在矩形梁类构件的仿真分析中，可根据项目阶段选择建模方式：初步设计用 1D 模型快速筛选方案，详细设计用 2D 模型平衡精度与效率，最终验证用 3D 模型确保结果准确性。若仅关注整体 位移、扭矩等宏观力学指标，1D 与 2D 模型完全可满足工程需求，且能大幅降低计算成本。

四、总结

本文通过 Optistruct 完成了矩形梁 1D、2D、3D 模型的全流程仿真，从几何建模、属性定义到非线性工况设置，形成了标准化的分析流程。结果表明，三种建模方式在关键位移指标上的误差小于 5%，具备良好的一致性；同时，不同维度模型在建模复杂度与计算效率上的差异，为工程人员提供了灵活的选择空间。后续可进一步拓展仿真场景（如弯曲、拉伸载荷），或调整梁的长细比、材料参数，深入探究建模方式与仿真结果的关联规律，为更复杂构件的多维度仿真提供参考。
