一拖二波导系统仿真遇难题？OAS 软件深度解析破瓶颈
一拖二波导案例分析
简介
在 AR 眼镜光学系统研发中，“轻薄化”“双目成像一致性”“高传输效率” 是核心痛点 —— 传统多光机波导方案存在镜腿空间占用大、双目参数偏差大等问题，而单光机单通道方案又无法满足双目显示需求。OAS光学软件凭借几何光学与波动光学跨尺度仿真能力，构建 “光机在中间的一拖二波导模型”，实现单光机驱动双输出通道的光波导设计，既解决 AR 眼镜轻薄化难题，又保障双目成像一致性与高光效，为 AR 终端量产提供关键技术支撑。
案例设置与操作
系统结构
该模型核心功能是将单路输入光波导信号拆分至两个独立输出通道，系统由五大核心部件构成：1 个居中布置的入射光机、1 个高耦合效率耦入光栅、2 个 EPE 转向光栅及 2 个匹配视场的耦出光栅。
模型构建
OAS 软件为模型关键元件设计提供专业支持：针对 EPE 转向光栅，可调用内置光栅设计模块，自定义周期、倾角等核心参数，适配可见光波段传输需求，确保转向效率稳定；对于体全息光波导基底，软件可模拟 “光的相干叠加曝光” 制作过程 —— 基于内置全息材料数据库，精准构建周期性折射率分布结构，还原体全息波导高透过率、低损耗的特性，同时支持参数化调整曝光参数，优化波导光学性能。
光线追迹
启用OAS光线追迹功能，宏观层面追踪光束在波导内的传输路径，微观层面分析光栅衍射的偏振态变化；设置追迹光线数量为 100 万条，确保仿真精度。

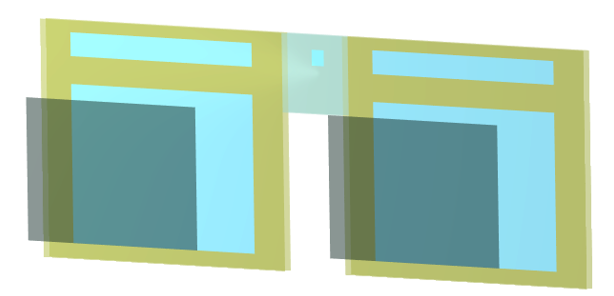

光机在中间的一拖二波导模型
总结
该案例通过 OAS 软件实现了一拖二波导模型的高效设计与验证，解决了传统双光机方案体积大、成本高的行业痛点，为 AR 眼镜 “单光机轻量化” 架构提供技术支撑。软件参数化建模与精准仿真能力，将模型设计周期缩短，同时确保核心性能指标达标，助力 AR 光学方案快速从设计走向落地。
