工程师抄作业！ANSYS教你做螺旋桨水下湿模态+声固耦合计算

仿真圈
仿真圈
10分钟前浏览13

湿模态分析，就是结构在流体介质中的模态分析，流体介质一般为水。由于水介质的存在，结构的模态参数与结构在空气中模态参数有明显的不同，在模态分析时不考虑水介质的影响计算得到的模态我们称为干模态；考虑水介质的影响计算得到的模态我们称为湿模态。
1.问题描述

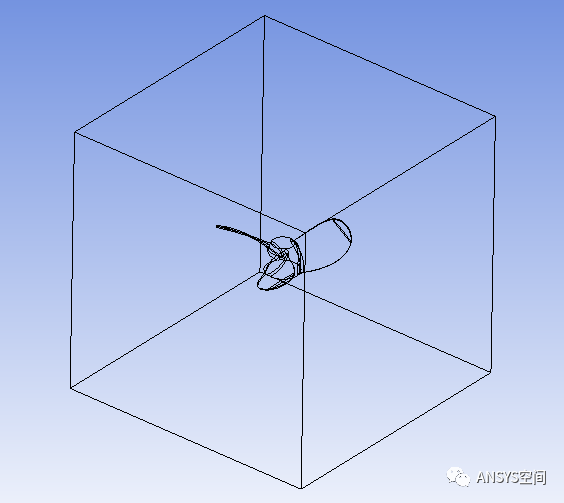

图1 计算模型
如图1所示给出螺旋桨水下湿模态的计算模型，流体介质为水，螺旋桨的材料为结构钢。
2.计算结果
图2 不考虑水的干模态结果
图3 考虑水的湿模态结果

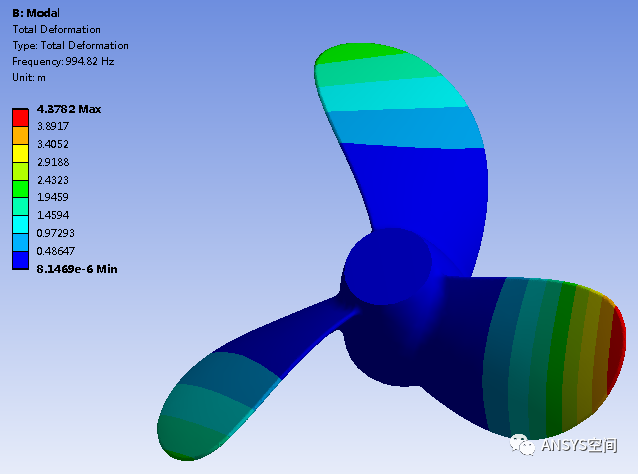

图4 不考虑水的一阶模态振型云图

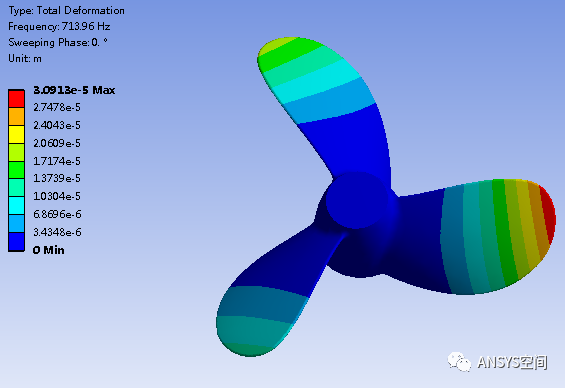

图5 考虑水一阶模态振型云图
图6 一阶声学模态振型云图
3.软件操作设置

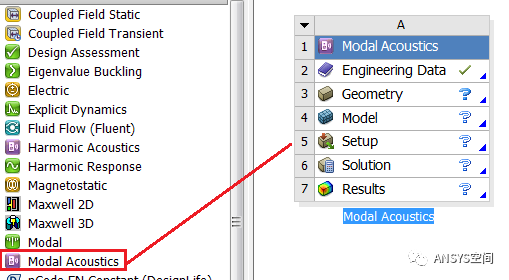

图7 建立声学分析系统

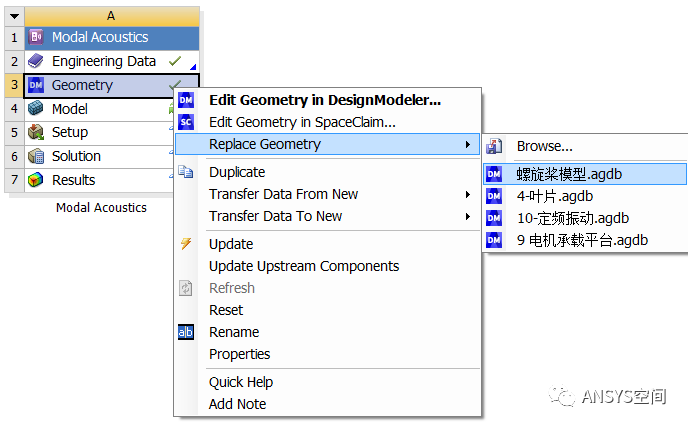

图8 导入计算模型

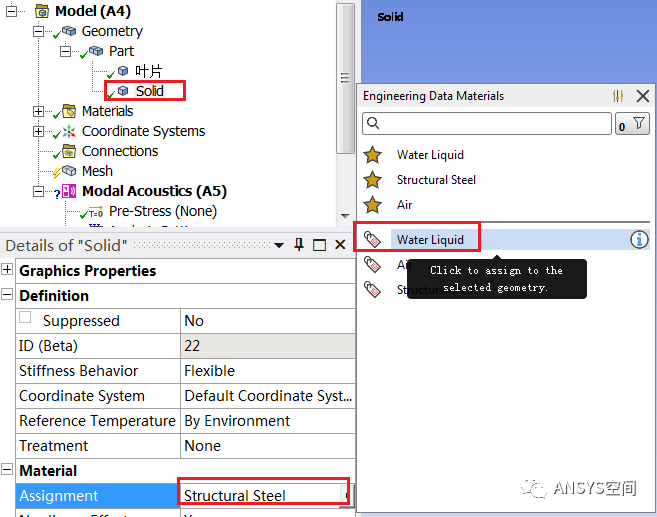

图9 为流体区域分配材料

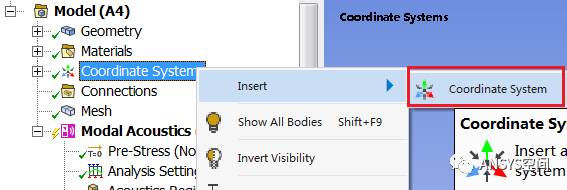

图10 创建局部坐标系

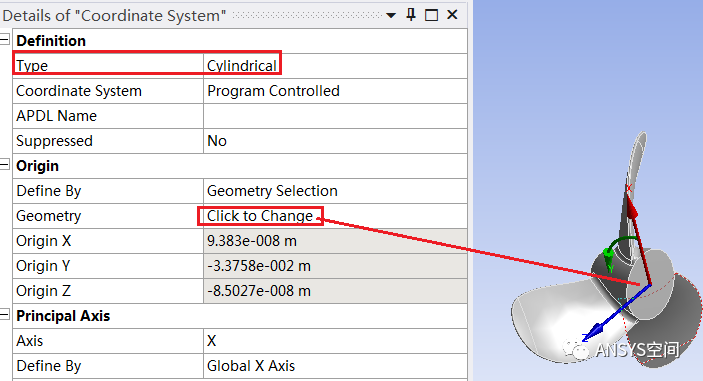

图 11 定义局部柱坐标系

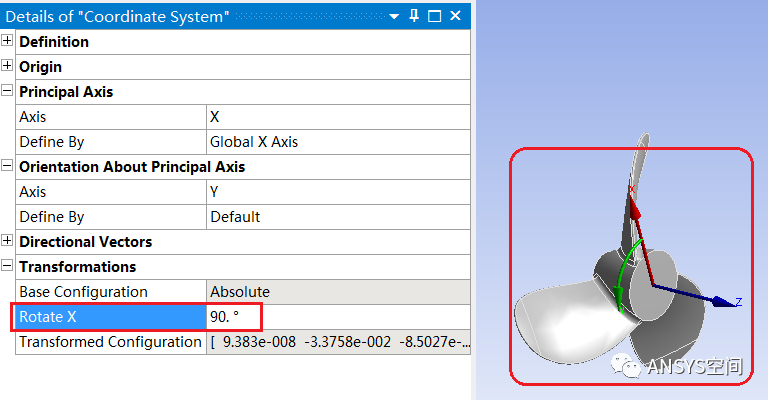

图12 转动局部坐标系Y轴
图13 输入x轴的转动角度
说明：定义局部柱坐标系的目的是约束螺旋桨的运动，由于螺旋桨实际工况是可以转动的，因此这里需要柱柱坐标进行辅助约束。

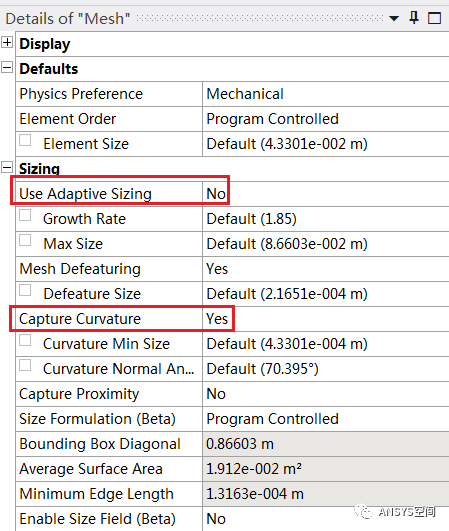

图14 网格控制
说明：由于螺旋桨的模型为曲面，为了捕捉到曲面特征，因此打开曲率函数进行网格划分。

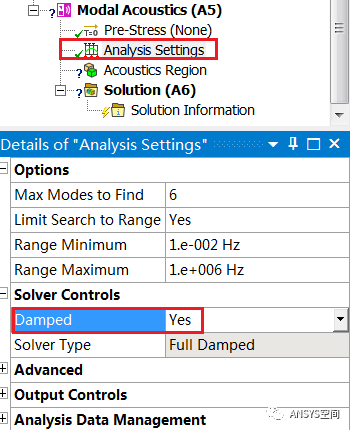

图15 分析设置

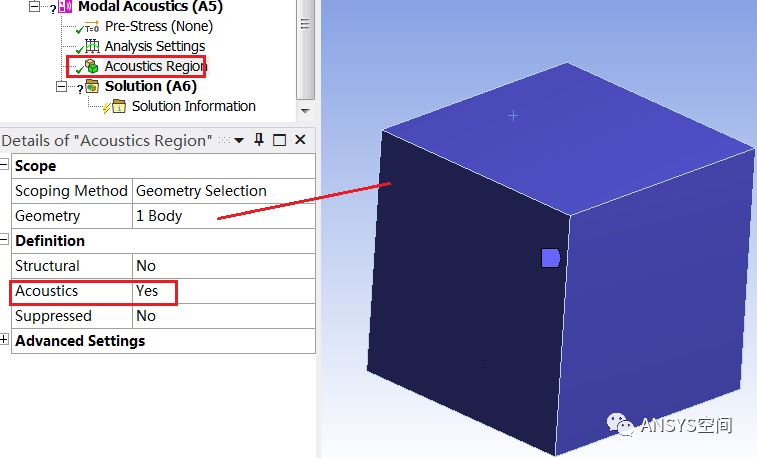

图 16 指定声学计算区域

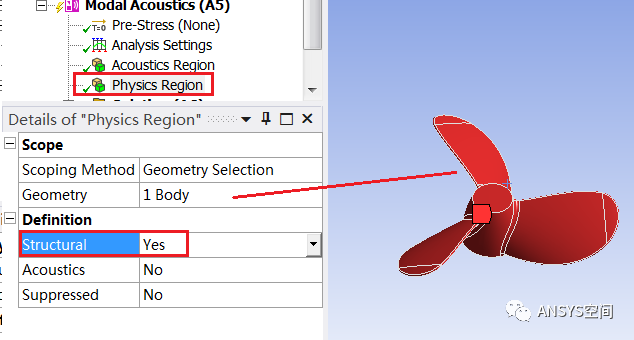

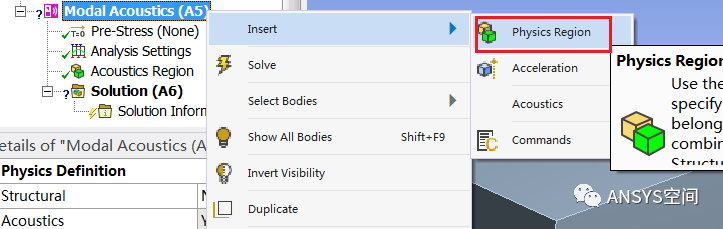

图17 指定结构计算区域

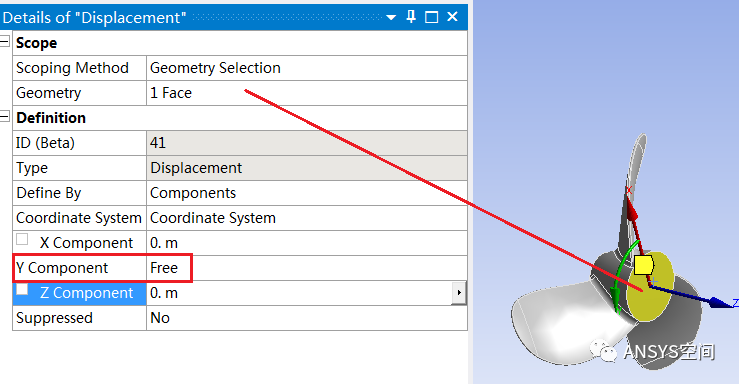

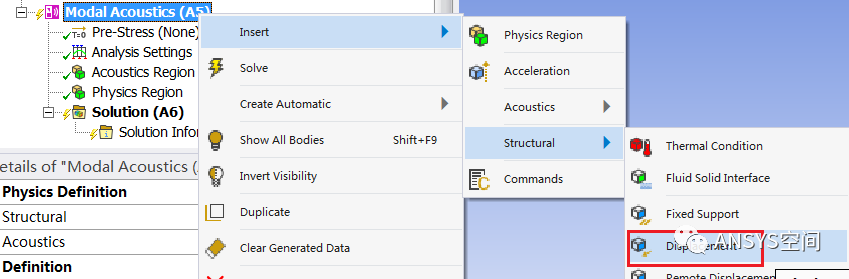

图18 定义位移约束

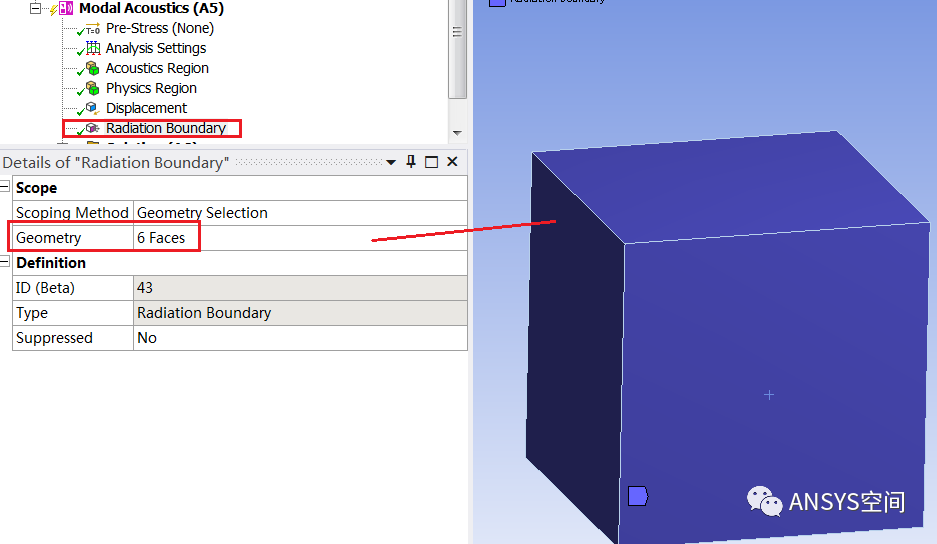

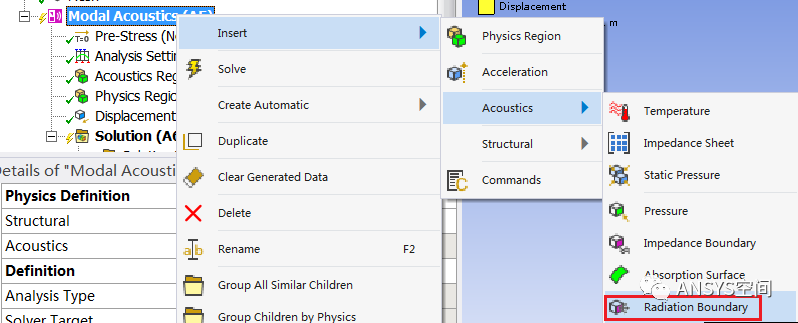

图19 定义流体外面为辐射边界

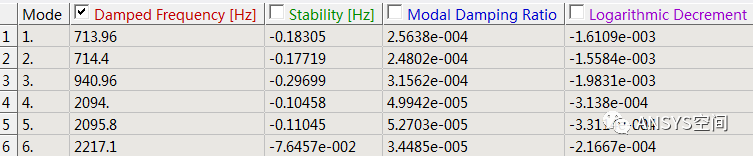

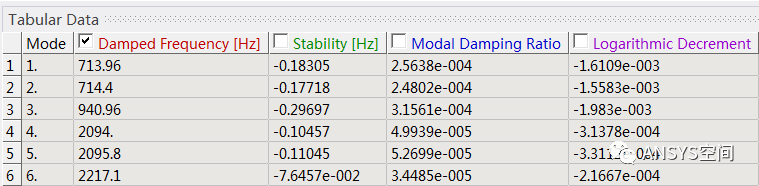

图20 声-固耦合模态计算结果

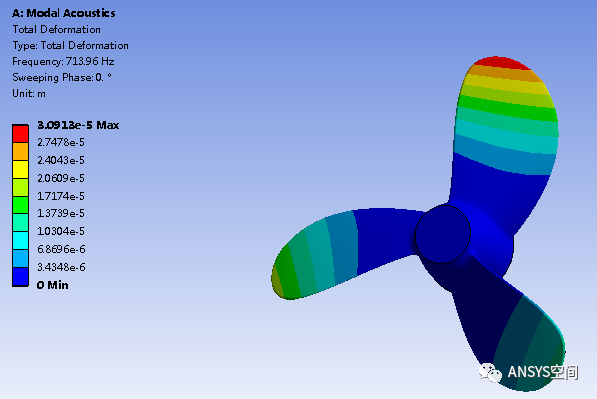

图 21 螺旋桨的模态振型云图

为了帮助用户了解结构声学的基本理论和术语，掌握声学模态的基本步骤和可能遇到的常见问题与处理方法。仿真秀邀请平台优秀讲师张老师，于2025年11月25日晚19:00做客仿真秀，为大家带来《ANSYS Workbench声学理论与案例剖析》免费公开课。

以下为直播安排：
直播主题：ANSYS Workbench声学理论与案例剖析
直播时间：2025年11月25日19:30
直播链接：（复 制到网页打开）

https://www.fangzhenxiu.com/live/1440752509505961984

识别下方二维码也可以报名直播


来源：仿真秀App
Workbench声学理论材料控制曲面ANSYS
著作权归作者所有，欢迎分享，未经许可，不得转载
