在浩瀚的宇宙中，一颗现代卫星正静默地航行。它的一面是数百摄氏度、炽热如熔岩的太阳直射，另一面则是接近绝对零度、冰冷至深的宇宙暗夜。在这片永恒的“冰与火”炼狱中，卫星的“躯体”经受着前所未有的严酷考验。

其内部，一场肉眼不可见、却足以决定任务成败的微妙形变正在持续上演——我们称之为卫星热变形。这并非简单的物理膨胀，而是缠绕在现代高精度卫星设计上的“达摩克利斯之剑”，是工程师们必须直面并征服的终极挑战之一。

继卫星结构力学与卫星总体热控视频课程上架后，一直受到行业工程师与理工科学子高度关注与五星好评，今天正式向学员推荐我的第3套视频教程《卫星力热耦合&热变形仿真分析实战课》已独家发布在仿真秀官网，为学员提供答疑解惑，欢迎大家试看，详情见后文。

01

隐形的几何杀手：重新审视卫星热变形的物理本质

将卫星视为一个在太空中保持绝对刚体的时代早已过去。现代航天器的性能边界，正被这种由温度不均引发的微观几何变化所定义。卫星热变形，本质上是卫星复杂结构在空间极端且动态变化的热环境下，因材料“热胀冷缩”效应不一致，而导致的整体或局部几何形态与尺寸的非线性时变响应。

理解这一问题的深度，在于洞悉其背后的三大复杂性：

材料的异质性：一颗卫星是铝合金、钛合金、碳纤维复合材料、陶瓷、玻璃等数十种材料的精密集 合体。每种材料都有其独特的热膨胀系数。例如，铝合金的膨胀系数约为 ，而某些碳纤维复合材料在其纤维方向上的膨胀系数可接近甚至为负值。当环境温度变化100℃，一个1米长的铝材与相邻的复合材料之间就可能产生超过2毫米的长度差。这种“各自为政”的胀缩行为，是内应力和复杂形变的根源。

热环境的极端性与瞬变性：卫星所处的热环境远非一个稳态。在近地轨道，约90分钟绕地球一周，意味着要经历45分钟的极热和45分钟的极寒，周期循环，永无止境。此外，局部热源，如功率不断变化的有效载荷、电子设备，以及地球红外辐射、反照率等，共同构成了一个高度不稳定、三维非均匀的复杂热流输入。这种瞬态热负载，驱动着结构进行持续的“热呼吸”运动。

结构响应的系统性：热变形绝非孤立的局部现象。一个远端太阳翼连接关节的热致转动，可能会通过结构传递，最终表现为相机焦平面一个像素级的偏移。这种“牵一发而动全身”的系统性耦合效应，要求我们必须从整星系统的角度进行分析，任何“头痛医头、脚痛医脚”的简化分析都可能遗漏关键的变形路径。

因此，对热变形的认知，必须从简单的公式计算，跃升至一个涵盖热物理、固体力学、材料科学和系统工程的综合性学科视角。

02

失之毫厘，谬以千里：热变形对卫星性能的系统性颠覆

热变形的危害，在于其“静默”且“精准”地攻击现代卫星最为脆弱的性能核心。其影响渗透到卫星的每一个关键子系统，其后果往往是绝对且不可逆的。



1. 对指向精度与稳定性的“降维打击”

高分辨率对地观测、天文探测、激光通信等任务，无一不将“指向”视为生命线。

案例视角：设想一台空间望远镜，其设计分辨率要求在500公里轨道上区分地面0.1米的目标。这要求其光学系统的焦面稳定性达到纳米级别。若其主镜与次镜之间支撑结构的热变形导致两镜光轴产生1微米的相对位移，或镜面本身发生纳米级的面形畸变，整个系统的光学传递函数将急剧恶化，采集的图像将永远无法达到设计指标，数亿的投资可能因此付诸东流。

机制剖析：热变形通过两种主要路径影响指向：一是直接导致光学平台或天线基准面发生刚体 位移或转动；二是引起反射镜面形变化，引入波前误差。这两种效应叠加，使得在轨标定与补偿变得异常复杂。



2. 对机构功能的“潜在终结”

卫星的太阳翼、大型可展开天线、采样臂等，都是实现功能的关键机构。

案例视角：某型号通信卫星的大型网状天线在展开后，由于网状面与支撑桁架的材料热失配，在进出地影时，桁架的周期性伸缩导致天线反射面型面精度发生高频波动。这不仅影响了天线的增益，其产生的微振动还干扰了平台上其他精密载荷的工作，整个卫星的平台稳定性设计受到了严峻挑战。

机制剖析：热变形改变了运动副（如轴承、齿轮）的预紧力和工作间隙。过盈可能导致扭矩激增、电机堵转；间隙过大则引入非线性振动和冲击。对于高可靠性的航天机构，这种周期性热疲劳载荷是设计寿命预测中最不确定的因素之一。



3. 对结构完整性的“慢性侵蚀”

卫星结构的设计寿命往往长达10至15年，这意味着它需要经历数万次的热循环。

机制剖析：在结构不连续处（如螺栓连接、胶接界面），不同材料或不同取向的结构件在热变形上相互制约，产生交变热应力。这种应力幅值可能远低于材料的屈服极限，但在数万次循环后，足以引发微观裂纹的萌生与扩展。这种疲劳损伤是渐进的、隐蔽的，一旦在轨发生，几乎无法修复，直接威胁整星寿命。



4. 对测量数据的“系统性污染”

对于科学探测卫星，如用于测量地球重力场、冰川厚度的卫星，其本体本身就是一个巨大的传感器。任何非载荷预期的结构形变，都会直接污染科学数据。

案例视角：一颗用于进行激光测高任务卫星，其两个激光器之间的基线距离是核心测量基准。如果该基线长度随着卫星本体温度变化而伸缩，那么对地表高度的测量将引入一个与自身热变形相关的、难以剥离的系统误差，使得数据可信度大打折扣。

03

预见未来：卫星热变形仿真分析的全景实战与核心技术拆解

在卫星上天之前，精准“预见”其在轨的热变形行为，是现代航天器设计的强制性环节。这依赖于一套成熟且严谨的力热耦合仿真体系。这个过程，是将物理认知转化为工程预测的“数字沙盘”。

其核心逻辑是构建一个从 “热输入”到“结构响应” 的完整闭环。整个流程可以精炼为：通过整星热模型计算得到在轨瞬态温度场，再将此温度场作为体载荷映射到结构有限元模型上，最终在结构求解器中计算得到变形与应力。

以下，我们将以一个典型的“星卓三号”类高精度遥感卫星模型为例，深度拆解其中的关键技术环节。强烈推荐读者学习我的视频课程《卫星力热耦合&热变形仿真分析实战课》，为学员提供答疑解惑，详情见后文。



第一阶段：高保真数字模型的构建——分析的基石

结构有限元模型：此模型的目的是计算力学响应。建模重点在于刚度特性的准确模拟。这意味着需要精确刻画结构的几何、材料属性（尤其是杨氏模量和泊松比）、连接关系（如螺栓、铆接、胶接）和边界条件。网格划分通常采用能够很好承受弯曲载荷的六面体单元为主，并在应力集中区域进行细化。

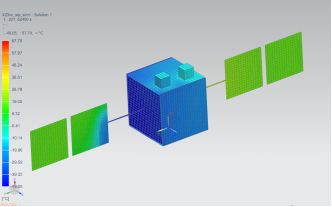

热模型：此模型的目的是计算温度分布。建模重点在于热特性的准确模拟。这包括热容、导热系数，以及更为复杂的表面热属性（如太阳吸收率、红外发射率）。热网络法或三维有限元/有限体积法均可用于热模型构建。由于其更关注热流的传递，其网格划分策略和密度往往与结构模型存在显著差异。



第二阶段：核心技术堡垒——温度场的精准传递与映射

这是整个力热耦合流程中技术含量最高、最容易出错的环节。因为热分析软件和结构分析软件通常是独立的，它们的模型和网格自成体系。如何将热模型节点上的温度数据，“无损”地传递给结构模型的节点，是保证仿真精度的生命线。

温度数据导出：从已完成在轨典型工况（如夏至、冬至、最长地影等）瞬态热分析软件中，导出整个卫星模型的温度场结果文件。这些数据通常是随时间变化的序列，包含了每个热网格节点在不同时间点的温度值。

网格对齐与数据插值——搭建“翻译桥梁”：

格式转换与导入：将热分析结果和结构网格（通常以.bdf或.inp等格式导出）一同导入一个强大的前后处理软件（如HyperMesh）中。首先需要进行的是模型对齐，确保两者在同一个全局坐标系下，避免因初始位置偏差引入的映射误差。

插值算法——过程的灵魂：由于热网格与结构网格的节点位置几乎从不重合，必须采用数学插值算法。最常用的是基于形函数的插值。简单来说，对于结构模型上的某一个节点，软件会在热网格中寻找包含该节点的单元，然后根据该单元节点上的温度值，通过形函数计算出该结构节点处的温度。这个过程对成千上万个节点自动进行，要求软件算法具备高鲁棒性，能处理网格密度悬殊、边界不匹配等复杂情况。此步骤的准确性，直接决定了后续一切分析结果的可信度。



第三阶段：求解与工程洞察——从数据到决策

在成功将瞬态温度场序列作为载荷加载到结构有限元模型（例如在ABAQUS中通过预定义场实现）后，我们进行力学求解。后处理阶段，是赋予数据工程价值的关键。

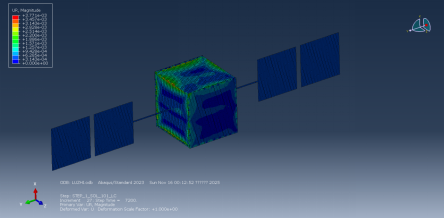

整体变形云图：提供卫星形变的宏观、定性认识，快速定位最大位移区域和整体变形趋势，如整星像“香蕉”一样弯曲。

关键点相对位移——黄金指标：这是评估性能影响的核心。我们需要精确提取并输出诸如“相机主镜中心”与“次镜中心”之间的三向相对位移、“星敏感器安装面”与“载荷基准”之间的转角、干涉天线“相位中心1”与“相位中心2”之间的距离变化等。这些具体的数值，可以直接与光学系统的焦深、控制系统的指向偏差预算、天线的相位一致性要求进行比对，得出“合格”或“超标”的明确结论。

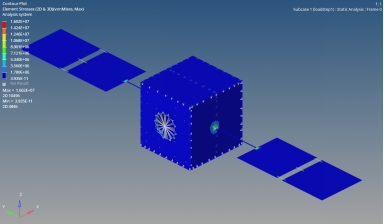

热应力分布：定位因热变形受到约束而产生的内部高应力区。这些区域是结构疲劳的潜在起源，为后续的结构优化（如增加柔性环节、优化连接方式）提供直接的设计输入。

瞬态历程分析：观察整个轨道周期内，关键变形量的时域响应。这有助于判断变形的最恶劣工况，以及是否存在与卫星姿态控制频率耦合的风险。

04

防患于未然：卫星热变形的系统性设计与控制策略

卓越的仿真能力，其终极价值在于指导我们进行“缺陷前置”的设计，从源头规避或抑制热变形的危害。这是一套融合了材料、结构、热控和控制技术的系统工程。



1. 材料级的“志同道合”——热匹配设计

在光学平台、天线支架等对尺寸稳定性要求极高的部位，材料选择的第一原则从“强度”转向“稳定性”。

首选低膨胀材料：如因瓦合金、超低膨胀陶瓷、或经过特殊设计的碳纤维复合材料。这些材料本身对环境温度变化“不敏感”。

主动匹配：当必须使用不同材料时，应精心计算，使相邻部件在预期温度范围内的累积变形量尽可能接近，实现“共进退”，从而最小化它们之间的相对位移和内应力。



2. 热控级的“釜底抽薪”——温度场均匀化

最根本的控制手段是减小温度梯度。

被动热控：这是主阵地。通过多层隔热材料 阻隔外热流，通过热控涂层调节表面吸收与发射辐射的比例，通过导热填料、热管等高效地将热量从高温区传递到低温区，其目的就是“熨平”整星的温度分布，创造一个尽可能温和的热环境。

主动热控：对于核心精密部件，如原子钟、高精度陀螺，采用电加热器与温度传感器构成的闭环控温系统，将其温度稳定在±0.5℃甚至更小的范围内，为其创造一个“四季如春”的局部环境。



3. 结构级的“巧妙化解”——解耦与导引

当变形不可避免时，聪明的结构设计可以将其“引导”到对性能无害的方向，或将其“隔离”在敏感区域之外。

热变形解耦：在精密载荷与主结构之间设计柔性铰链、柔性杆 或双摆机构。这些环节在一个或多个方向上刚度极低，能够像“缓冲器”一样，吸收掉主结构传来的大部分低频率、大位移的热变形，从而保护其上的精密载荷。这被称为“动静隔离开”。

等刚度与对称设计：采用轴对称或镜面对称的结构布局，可以使得热变形也呈现出对称性。例如，一个对称的环形支架，在均匀受热时会均匀膨胀，中心点只会发生轴向位移而不会产生横向漂移。这种可预测的、规则的变形模式更容易通过算法进行在轨补偿。



4. 在轨级的“智慧补偿”——标定与修正

承认并利用热变形的规律性，是工程理性的最高体现。

建立“温度-形变”映射模型：在地面，通过精细的仿真和试验，建立一个数据库，将卫星上关键测温点的温度读数与关键性能参数（如指向偏差、基线变化）关联起来。

在轨实时补偿：卫星在轨运行时，只需监测这些测温点的温度，即可通过地面建立的映射模型，实时预测出当前的热变形影响值。随后，将这个预测值作为修正量，发送给卫星的主动指向机构，如快速转向镜或平台控制力矩陀螺，进行反向运动，从而抵消热变形带来的误差。这是一种将“结构被动变形”与“主动控制”相结合的更高阶的解决方案。

05

让你从认知到掌控的工程跃迁

卫星热变形问题，是航天器工程设计深度与广度的试金石。它无情地揭示了将卫星简单视为“热”与“力”的机械叠加的传统设计模式的局限性。征服这一“隐形的几何杀手”，要求工程师团队建立起一种贯穿任务全周期的、多物理场深度融合的系统工程思维。

从对物理机理的深刻认知，到借助先进仿真工具实现的精准预测，再到从材料、结构、热控到控制的全链路创新性设计，我们实际上是在与最基本的物理规律进行一场精妙的对话。这场对话的成果，直接决定了我们交付的航天器，能否在极端严酷的太空环境中，不仅坚强地“生存”下来，更能以无可挑剔的“精度”与“稳定”，清晰地凝视深邃的宇宙，精准地观测我们蓝色的家园，可靠地连接世界的每一个角落。这，正是航天工程从一门技术走向一门艺术的迷人之处。强烈推荐读者学习我的视频课程《卫星力热耦合&热变形仿真分析实战课》。

可回放，开发票，奖学金，加餐

提供vip群答疑/相关学习资料



本课程聚焦航天领域整星热变形仿真需求，适用于航天工程师日常设计、性能评估与复杂问题解决，高校相关专业学生毕业设计、科研课题落地，以及 CAE 工程师技能升级。通过 “星卓三号” 整星实战案例，传授 UG/NX、HyperMesh、ABAQUS 多软件协同技巧，攻克温度场映射核心难点，提供标准化仿真工作流。学员可快速掌握全流程实操，获得直接落地的工程解决方案，既助力工程师提升设计精度，也为学生衔接职场、技术人员突破技能瓶颈赋能。

特别提示：课程大纲仅供参考，以实际更新为准，会持续加餐内容，由于内容产品特殊，版权保护需要，强烈推荐用户加入作者的VIP群，关于课程任何困惑，不清楚的你都可能在群里得到答案和服务。在VIP群可以交流航天行业相关资料，就业机会等超值福利。



第一章：基础知识篇——构建理论基石

第1讲：课程概述（明确课程目标与价值）。

第2讲：卫星热变形概述（了解什么是卫星热变形及其重要性）。

第3讲：热变形将给整星带来怎样的影响，深入剖析热变形对卫星性能（如结构完整性、姿态控制、载荷精度）的致命影响。

第4讲：卫星的热变形分析思路与原理：详解“热-结构顺序耦合分析”的核心思想与技术路线图。

第5讲：本课程选用仿真软件介绍，介绍为何及如何协同使用UG/NX、HyperMesh、ABAQUS等软件。



第二章：卫星整星热变形仿真实战——全流程演练

本章是课程核心，我们将一步步完成整个仿真项目：

第6讲：卫星模型-星卓三号模型介绍：认识我们的分析对象。

第7讲：卫星结构有限元模型建模与仿真，在结构软件中建立整星的有限元模型。

第8讲：卫星热模型建模与仿真：建立用于热分析的有限元模型。

第9讲：温度数据导出

第10讲：温度数据整合：从热分析结果中提取并整理整星的温度场数据。

第11讲：UGNX中bdf格式文件导出：准备结构网格文件。

第12讲：Hypermesh热网格导入与结构网格对齐：在专业前处理软件中对齐热模型与结构模型的网格。

第13讲：结构模型与热模型网格编号与坐标导出：为温度映射做准备。

第14讲：热模型温度映射至结构模型：（核心步骤） 将热分析得到的温度场精确加载到结构网格的每一个节点上。

第15讲：ABAQUS中模型预处理：在ABAQUS中设置材料属性、边界条件等。

第16讲：ABAQUS中温度载荷加载：导入已完成映射的温度场作为载荷。

第17讲：卫星热传导分析与后处理

第18讲：卫星热变形分析与后处理，进行最终的结构力学求解，并对热应力、热变形云图等关键结果进行专业解读与分析，评估其对整星的影响。
