本案例为入门案例,对在垂直管道加热壁附近的沸腾进行仿真。在垂直圆管中模拟了临界热通量和干涸后热传递的影响。管道的外壁以恒定热通量加热。本案例利用Fluent中的湍流和多相流模型,进行仿真计算。并对墙面温度进行监测,与文献的计算结果进行比较,实现对仿真计算准确性的验证。适合fluent初学者练手使用。

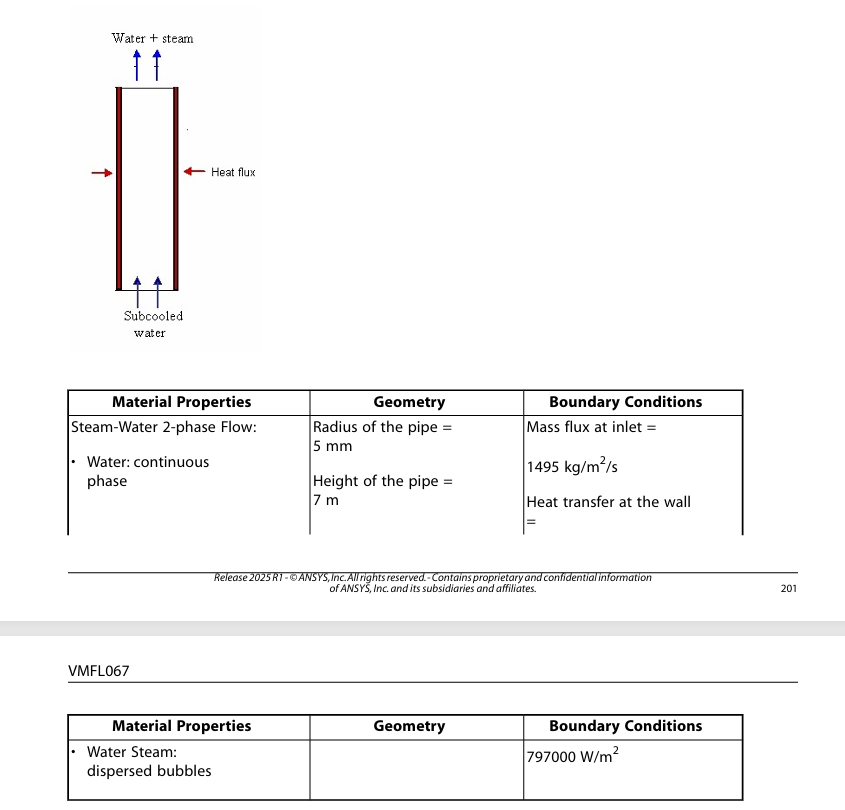

本案例具体设置如下图:

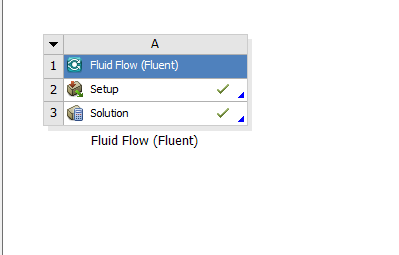

workbench设置示意图
2.1 General设置与网格导入

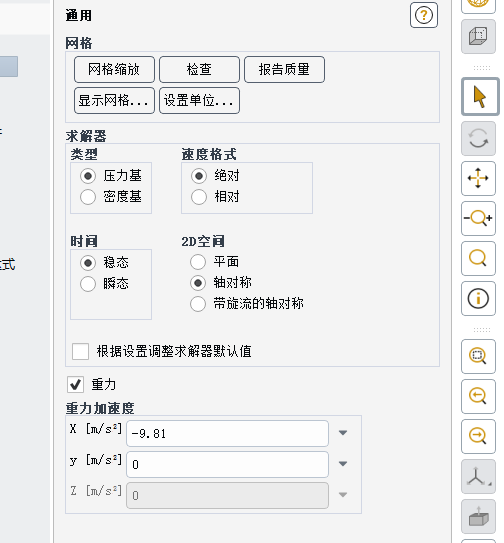

首先导入网格,然后勾选为稳态计算,并选择压力基求解器。并选择轴对称选项。

通用设置示意图
2.2 材料设置
依据相关文献中的数据,对材料进行设置,由于涉及到多相流沸腾,因此需要进行多种材料参数的设置,具体设置如下图所示:

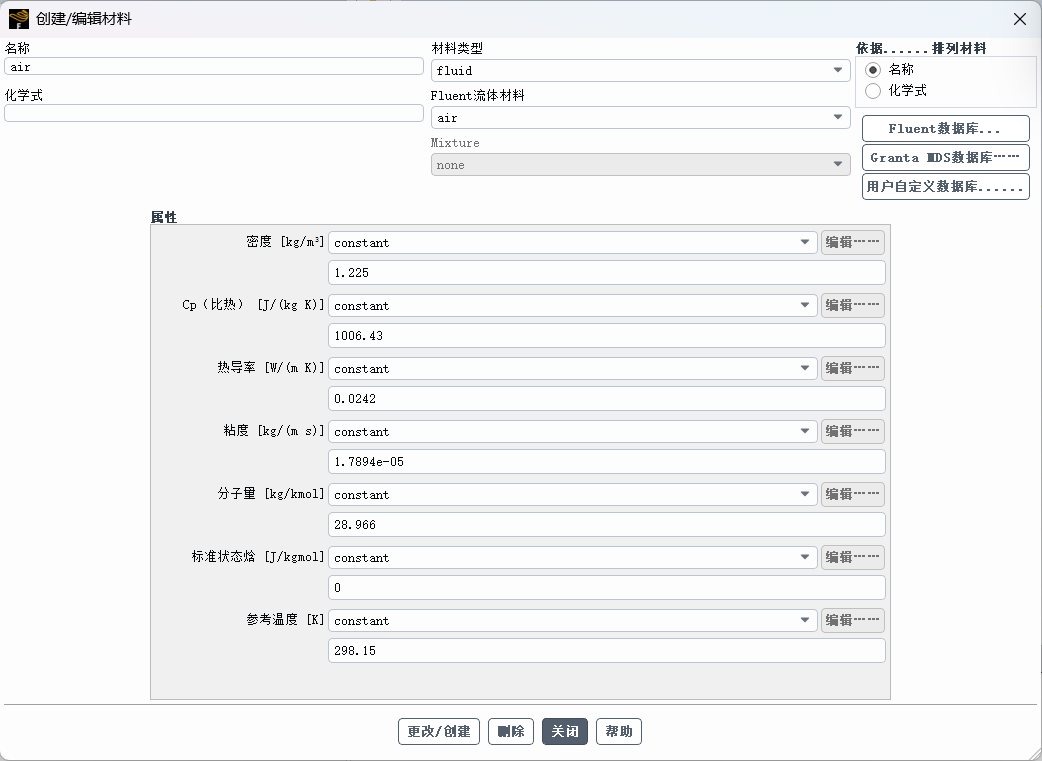

材料参数设置示意图 |

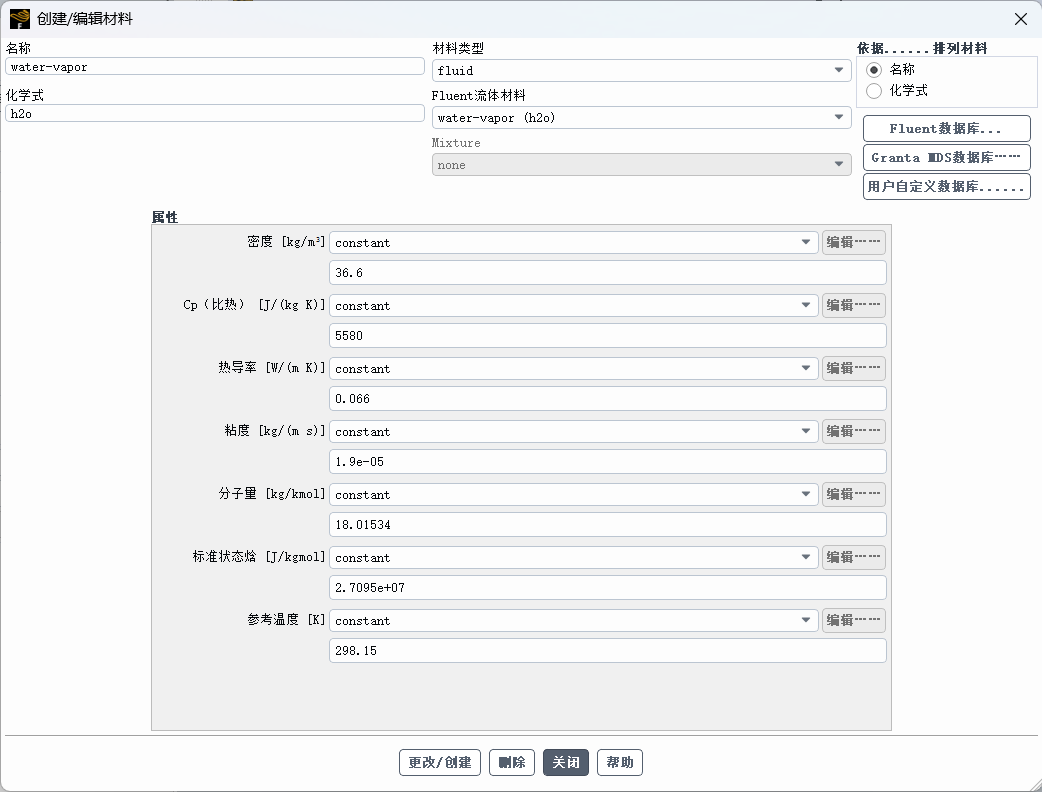

材料参数设置示意图 |
材料参数设置示意图 |
2.3 模型设置

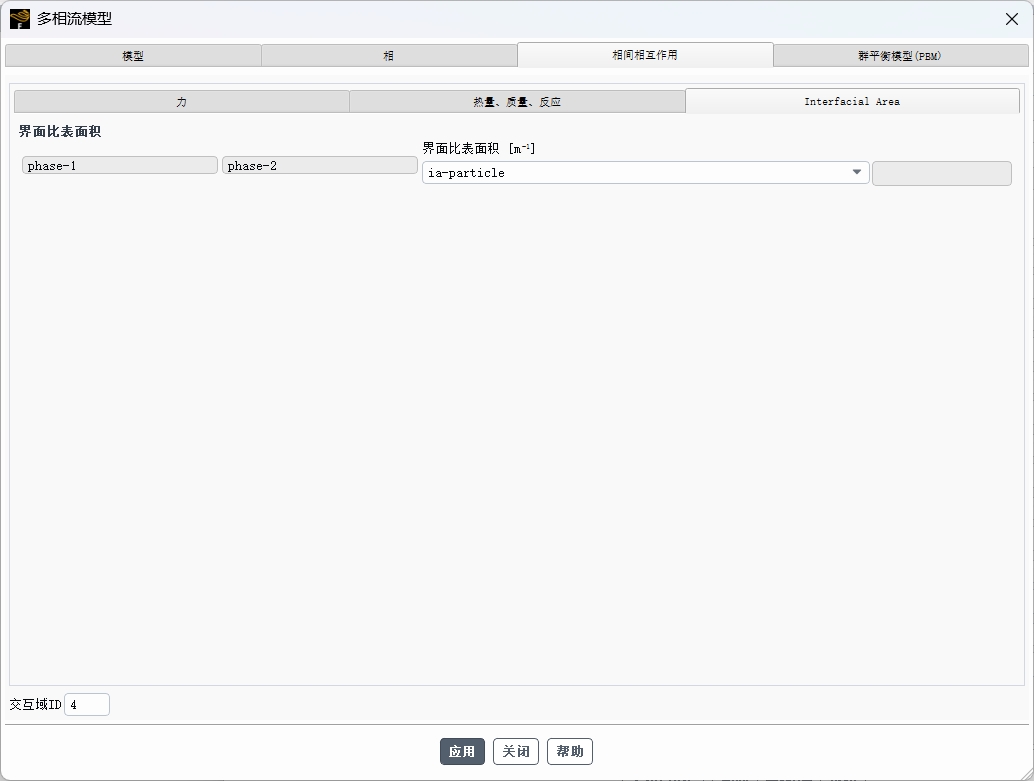

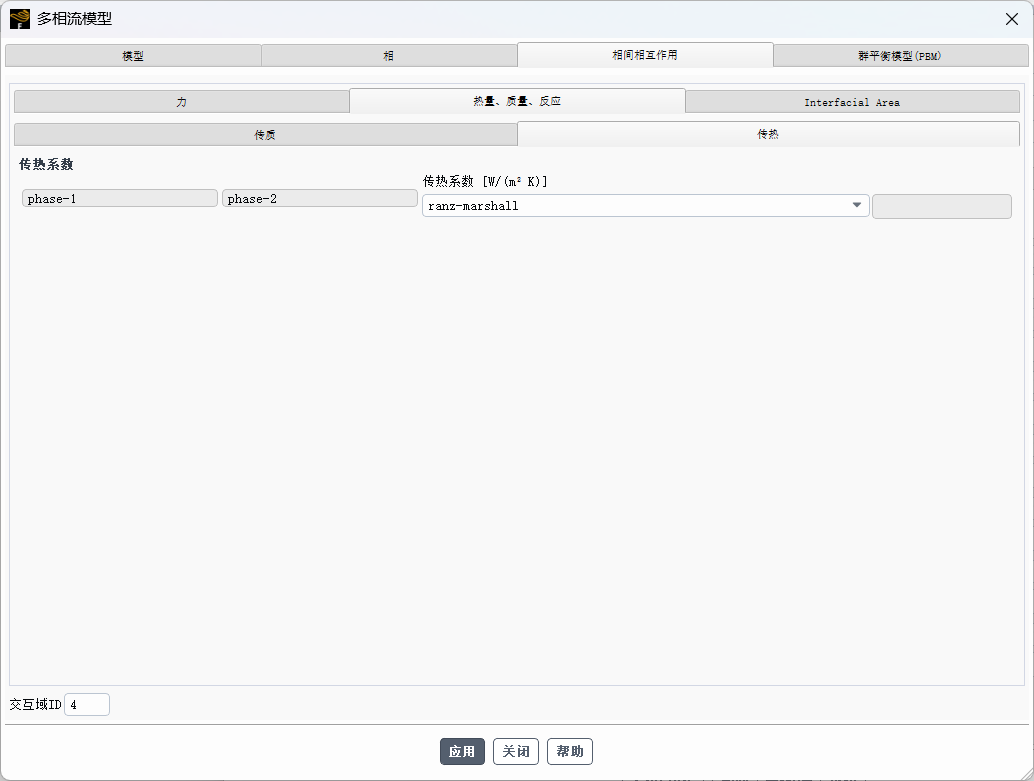

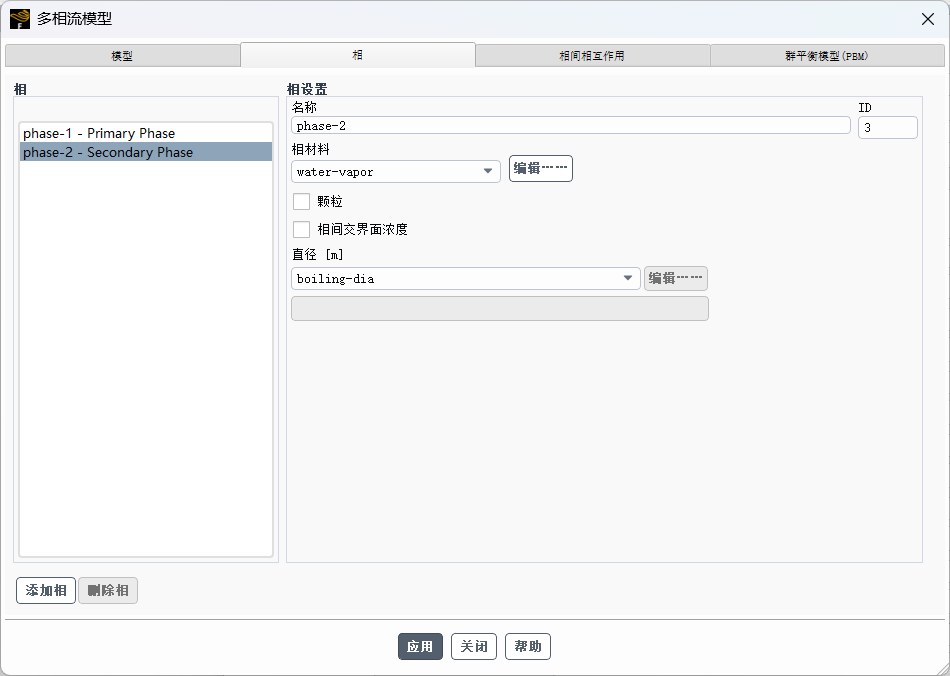

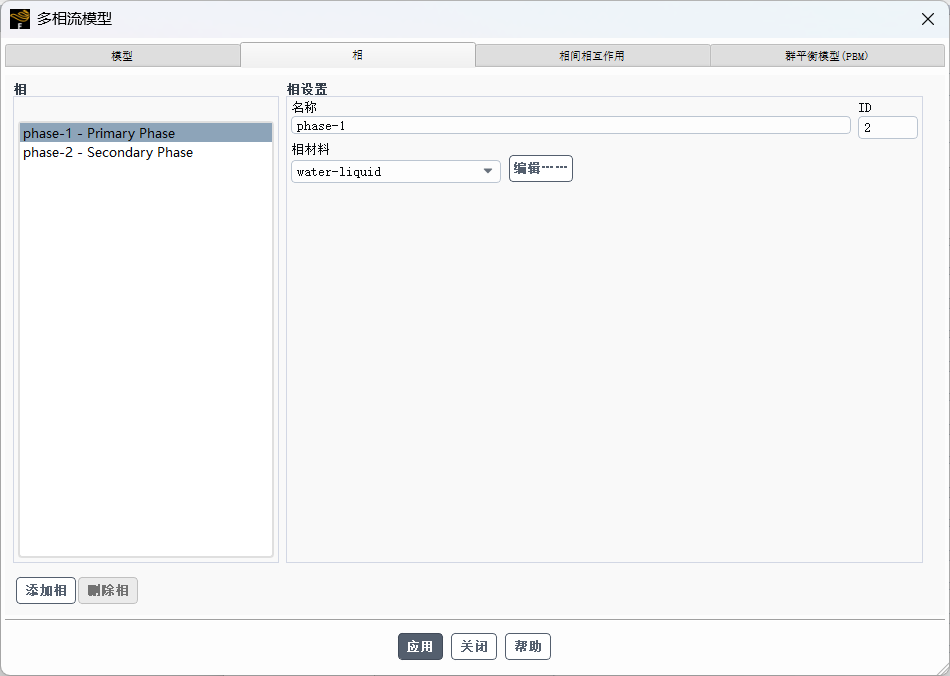

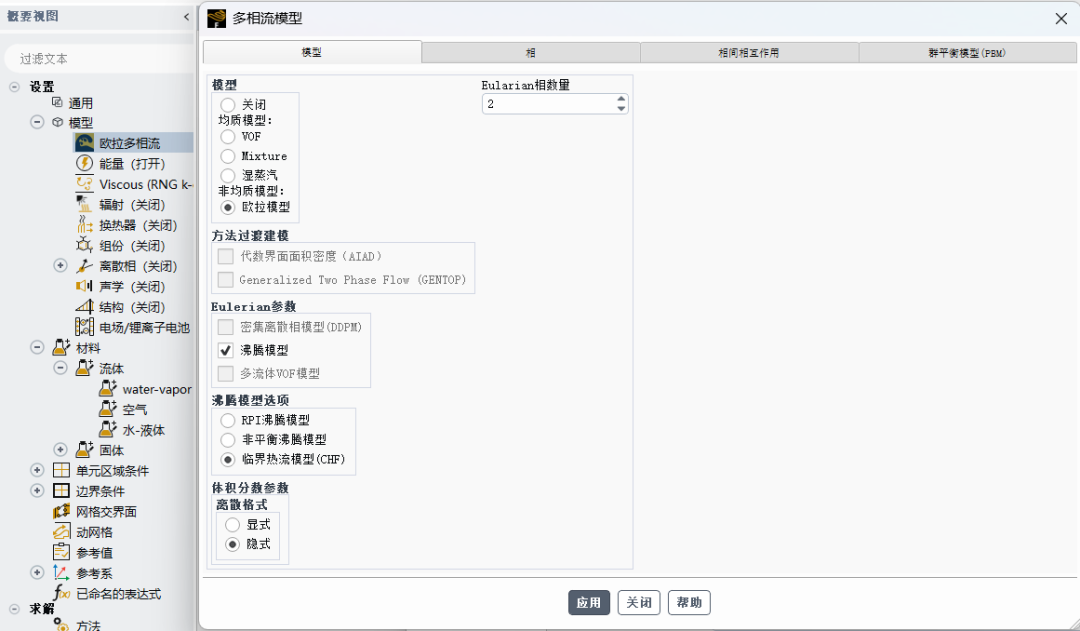

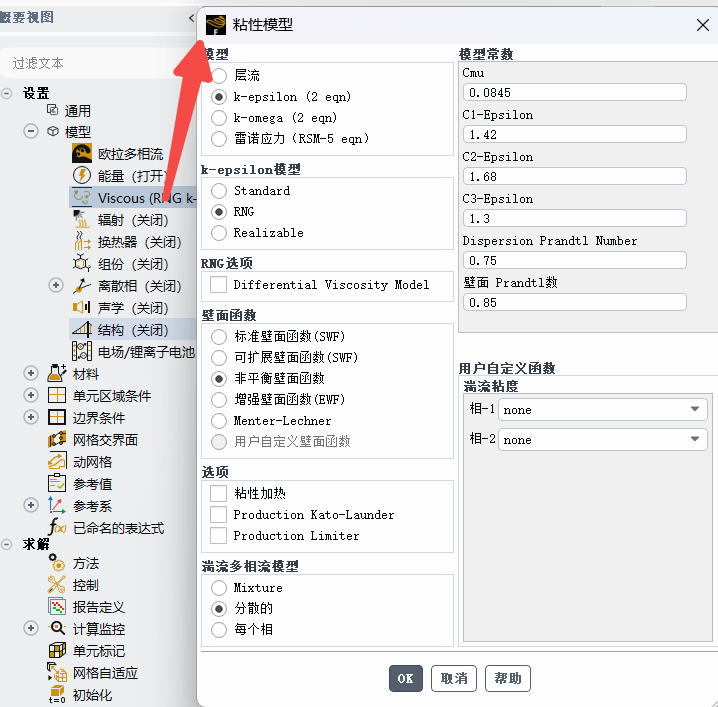

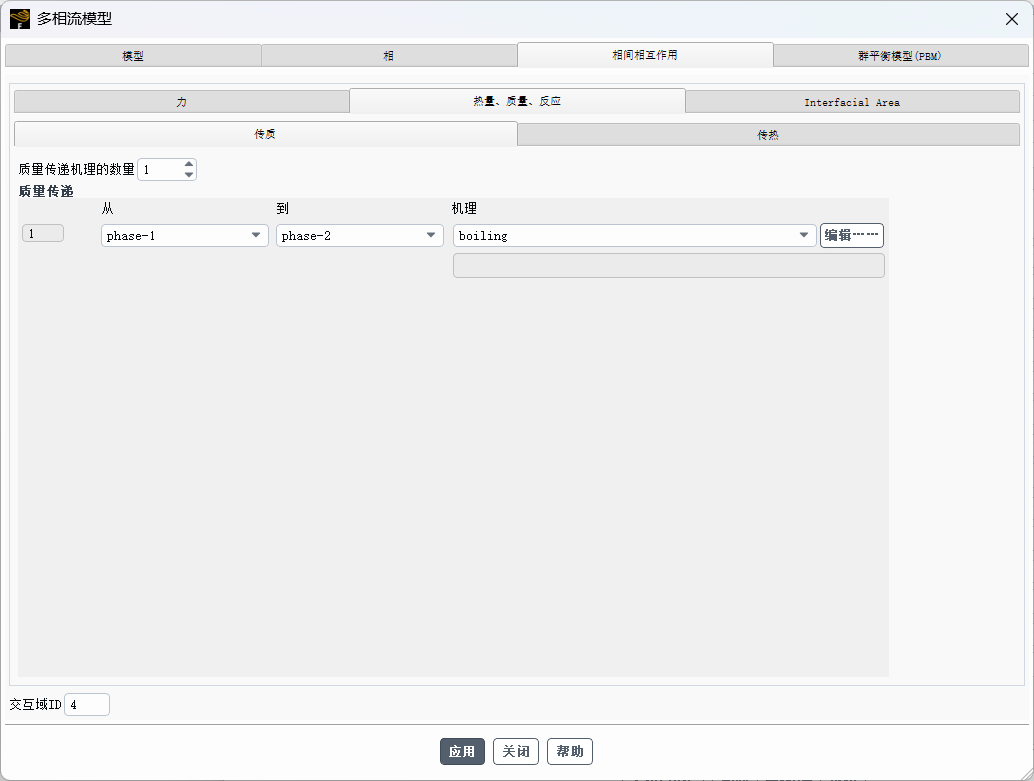

首先进行多相流模型的设置,设置过程十分繁琐,其次设置湍流模型为ke RNG模型,相关设置如下图所示:
|
|
|
|
|
|
|
|
2.4 边界条件设置
首先对质量流入口相一进行设置,质量通量设置为1495,热量设置为555K,具体设置如下图:

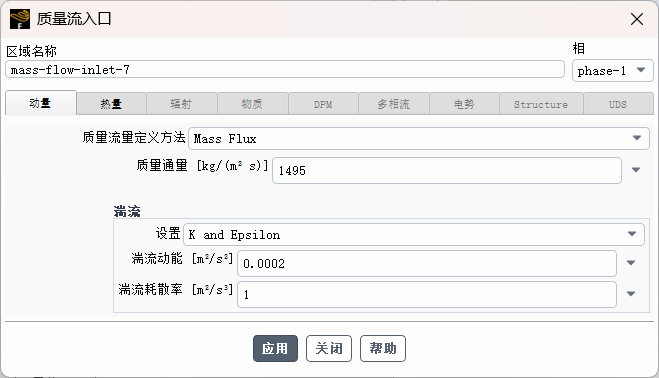

质量流量入口动量设置示意图(相一) |

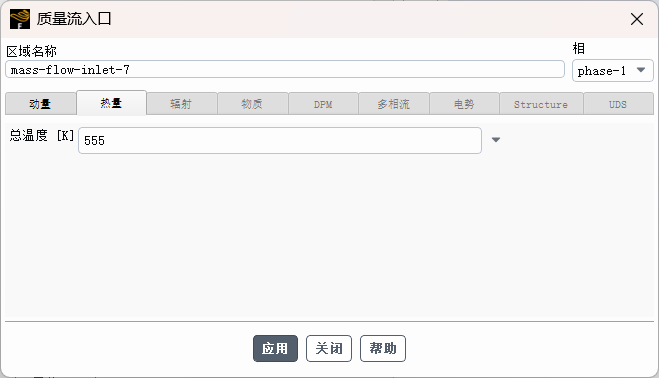

质量流量入口热量设置示意图(相一) |
对质量流入口相二进行设置,质量通量设置为0,热量设置为559K,具体设置如下图:
质量流量入口动量设置示意图(相二) |
质量流量入口热量设置示意图(相二) |
对压力出口相一进行设置,热量设置为559K,具体设置如下图:

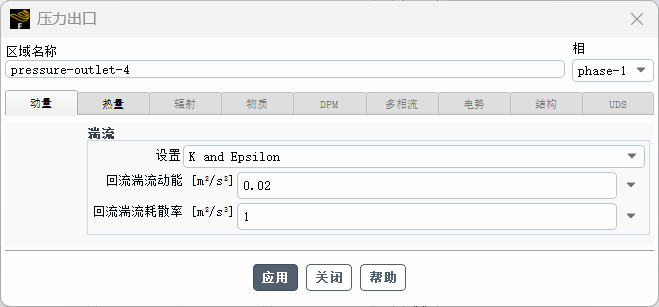

压力出口动量设置示意图(相一) |

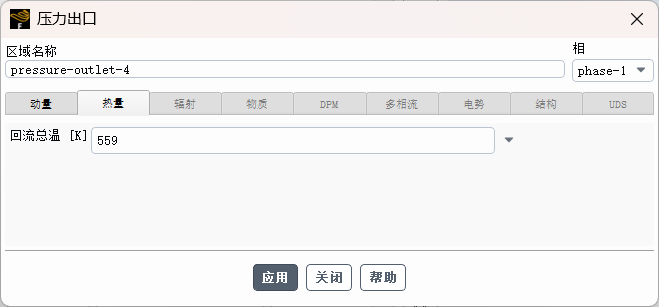

压力出口热量设置示意图(相一) |
对压力出口相二进行设置,热量设置为925K,具体设置如下图

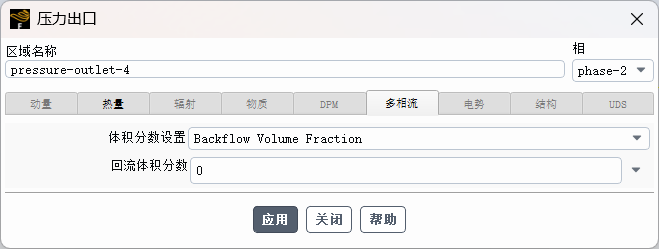

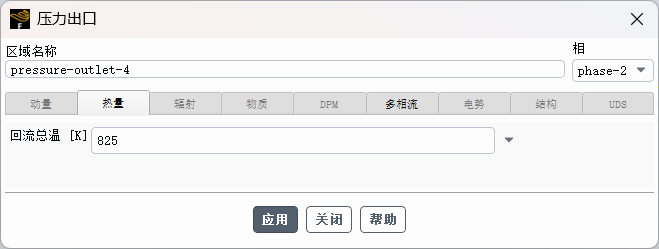

压力出口设置示意图(相二) |
质量流量入口热量设置示意图(相二) |
最后对壁面边界进行设置,热量选择为热通量边界,热通量设置为797000W/m2,具体设置如下图:

壁面热量设置示意图
2.5 初始化设置
进行标准初始化设置,具体设置如下图:

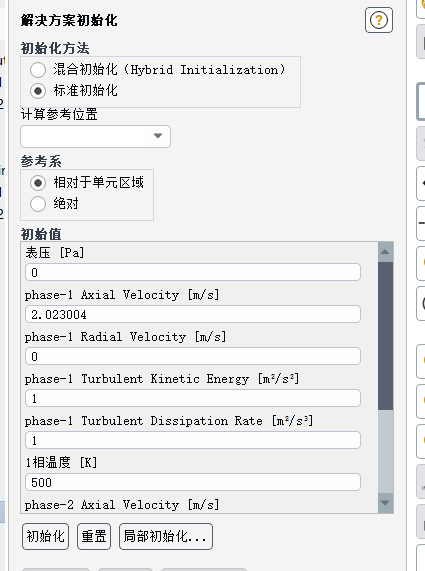

标准初始化设置示意图
2.6 计算设置

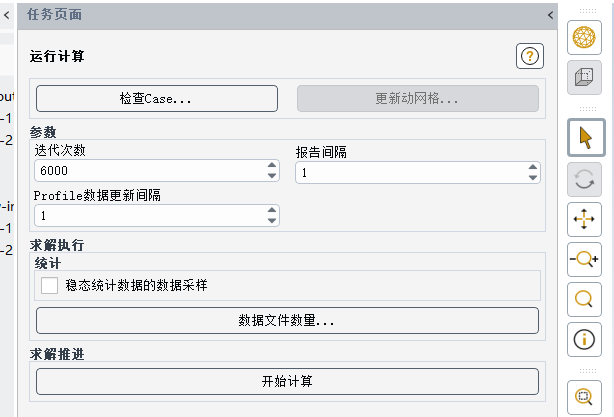

此处进行的计算设置如下:

运行计算设置示意图
3.1 计算结果对比
对壁面温度进行计算,可以得到如下图所示的结果,由图可以发现,该结果与Fluent官方案例的结果一致:

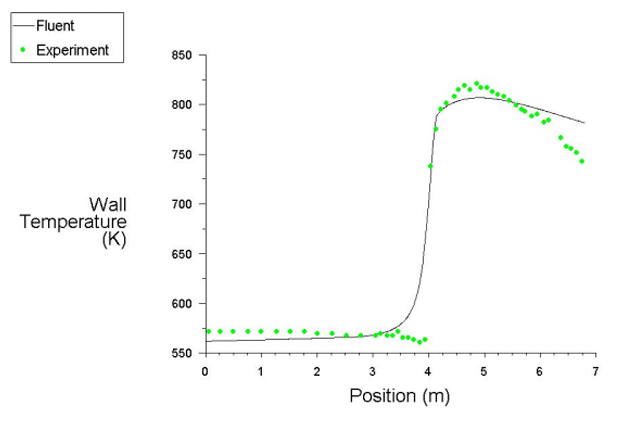

壁面温度文献计算结果 |
壁面温度仿真计算结果 |
