什么 是宽带噪声

43分钟前浏览48

距离发射机50米处,其宽带噪声功率仍可达-160dBm/Hz,足以让周围环境的噪底抬高10dB以上。

在无线电通信系统中,宽带噪声作为一种常见的干扰形式,不仅影响通信质量,还可能造成整个通信系统的瘫痪。无论是日常使用的手机、Wi-Fi路由器,还是专业的电台和基站,都面临着宽带噪声的挑战。

理解并准确测量宽带噪声,成为优化通信系统性能的关键一环。本文将深入探讨宽带噪声的本质、危害及测试方法,为相关领域的工程师和技术人员提供一套完整的解决方案。

一、宽带噪声是什么?

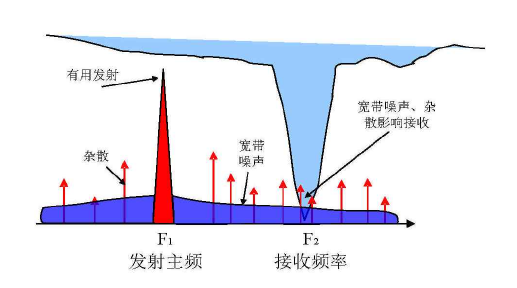

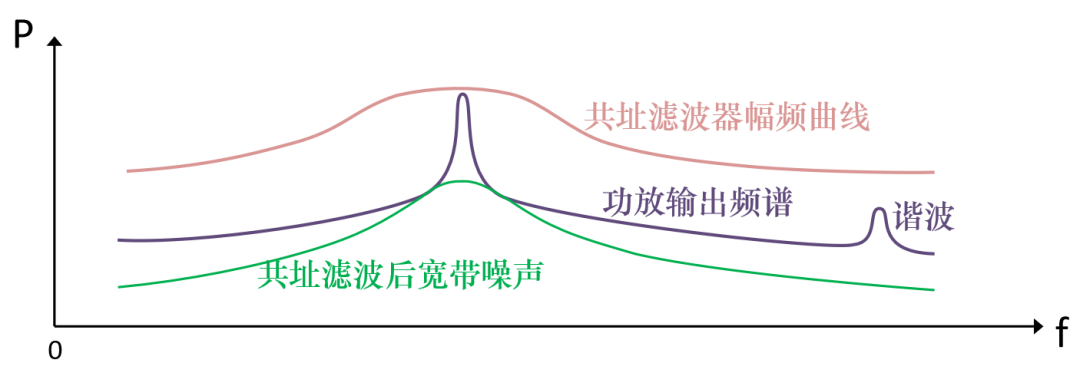

宽带噪声:发射机输出的功率中除去有用信号、杂散、谐波外,在宽泛的频率范围,噪声的功率谱密度。

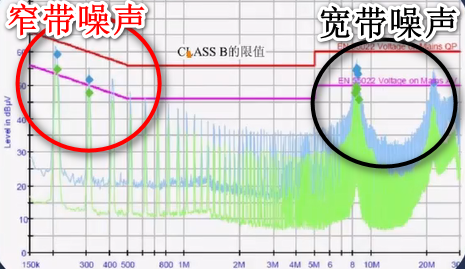

与1/f噪声不同,宽带噪声对整个频率范围的影响相对均匀,其频谱密度图较为平坦,意味着所有频率的能量基本相同。

二、宽带噪声是怎么产生的?

信号源的热噪声经放大器放大;

本振的相位噪声经放大器放大;

IF滤波器前的热噪声、相位噪声可以用IF BPF抑制,但IF BPF后(包含末级变频)产生的所有近端噪声、杂散无法抑制;

所有电路都存在宽带噪声,但通过带宽限制可以约束宽带噪声的影响,因此噪声并不是无限的。

三、宽带噪声的危害

信号源的噪声、本振的相位噪声经过级级放大,最后从天线辐射出去。

若不经优化处理,末级功率放大器输出的宽带噪声功率谱密度可达到-100dBm/Hz量级(常见)。U-V频段,在距离50m处宽带噪声功率仍有-160dBm/Hz,这使得周围环境噪底抬高10dB以上。

噪底抬高后,该范围内接收机的接收噪声剧增,接收灵敏度明显下降。

一部大功率发射机在发射时,会压制周围一定面积范围内的接收机。

为不影响距离发射机10m(衰减40+dB)以外的接收机,宽带噪声应该抑制到<-115dBm(近端),<-135dBm/Hz(远端)。

手持台输出功率稍小,宽带噪声要求一样。

宽带噪声近似白噪声,无法抗拒。

四、宽带噪声测试方法

1.如果发射机的功率大于2W,宽带噪声一般都要求小于-100dBm,测试的动态范围大于130dB。由于频谱分析仪动态范围的限制,为了能测出宽带噪声,必须在频谱分析仪前端合适的地方放置一带通滤波器,只允许测试的宽带噪声频段通过,抑制发射机工作频率的主峰。

为了保证测试的准确性,对带通滤波器的要求:>90dBc/Fo±10%

2.测试时间常数一般为1s,测的数值为有效值rms

3.频谱仪的设置RBW

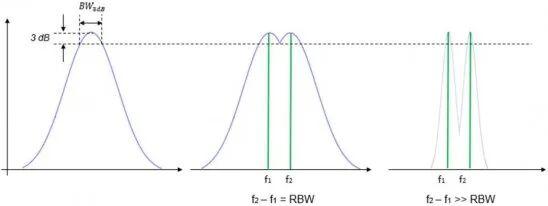

RBW决定了能够通过中频滤波器的宽带噪声信号的功率,这也就意味着会影响频谱仪的底噪声水平。如果测试的是宽带信号,那么同样也会影响显示的信号功率大小。

当降低RBW时,频谱仪显示的底噪声也会随之而降,反之,当增大RBW时,底噪声也会随之增大。如果要从理论上分析RBW对频谱仪底噪声的影响,那么就要从下面的公式说起。假设在室温下(290K),则频谱仪的底噪声为:

Noise Floor, rms = kBT* FSA * GSA

式中,k为玻尔兹曼常数,B为系统带宽,FSA为频谱仪整个链路的等效噪声因子,GSA为整个链路的增益。通常,频谱仪的链路都做了校准,因此GSA=1。

Noise Floor, rms = kBT* FSA

对于频谱仪而言,系统带宽B与RBW之间有一定的比例关系,这取决于所使用的中频滤波器的类型,比如目前广泛应用于频谱仪的Gaussian滤波器,系统带宽B与RBW基本相同。

为了便于理解,将上式写为对数形式,如下:

Noise Floor, rms = -174dBm/Hz + NFSA + 10lg(RBW)

由上式可知:RBW越大,频谱仪的底噪越高;RBW增大10倍,则底噪将抬高10dB。

五、总结

宽带噪声作为无线系统不可忽视的“隐形杀手”,其测试是保障电磁兼容性的关键。通过高抑制度滤波、精细的频谱仪参数优化及严格的测试环境控制,可准确评估噪声水平,为发射机设计优化提供依据。未来,随着5G/6G高频段应用普及,宽带噪声测试将面临更严苛的动态范围挑战,推动滤波技术与测量仪器的持续革新。
