我们几乎每天都在与橡胶打交道——汽车轮胎、密封圈、减震垫、键盘按键……它们看似普通，却能在极大变形后瞬间恢复原状。这种“近乎神奇”的弹性，究竟从何而来？为什么橡胶的力学行为与金属、陶瓷等常见材料截然不同？今天，让我们从非线性材料力学与分子结构机制的角度，深入解析橡胶的“超能力”——非线性大变形行为。

超出直觉的弹性：什么是非线性大变形？

在材料力学与工程设计的世界里，“变形”是永恒的核心议题，但“非线性大变形”这一概念，却常常突破人们对“弹性”的常规认知。

简单来说，非线性大变形指的是材料或结构在外部载荷作用下，其变形量与所受载荷不再遵循简单的正比关系（胡克定律），且变形幅度达到自身特征尺寸的一定比例（通常超过10%），同时在卸载后仍能恢复原始形态的特殊力学行为。与“小变形”时载荷与变形的线性对应关系不同，非线性大变形的力学响应曲线往往呈现出复杂的弯曲特性，其背后是材料内部分子链重构、应力分布重排等微观机制的综合作用，既需要突破线性力学的理论框架，也为工程创新提供了广阔空间。

要理解这一特性的实用价值，最直观的方式便是观察身边基于该原理设计的产品，其中医用硅胶导管堪称典型范例。在微创手术中，导管需要从人体自然腔道进入，途经多个弯曲角度极大的生理结构——如从食道进入胃部时需绕过贲门的锐角，或在心血管介入手术中穿越蜿蜒的血管网络。此时，导管的主体材料医用液态硅胶便展现出极致的非线性大变形能力：当遇到狭窄通道或弯曲路径时，导管可发生超过自身直径30%的弯曲变形，其变形量与推送力的关系并非线性增长——初始阶段只需较小推力即可实现一定弯曲，而当接近极限弯曲角度时，所需推力会显著增大，这种“软而不脆”的特性既避免了对人体组织的划伤，又能在医生停止施力后迅速恢复原有刚度，确保推送过程中的精准控制。更关键的是，这种变形能力在数千次重复使用（模拟手术场景）后仍能保持稳定，体现了非线性大变形材料对“弹性极限”的突破。

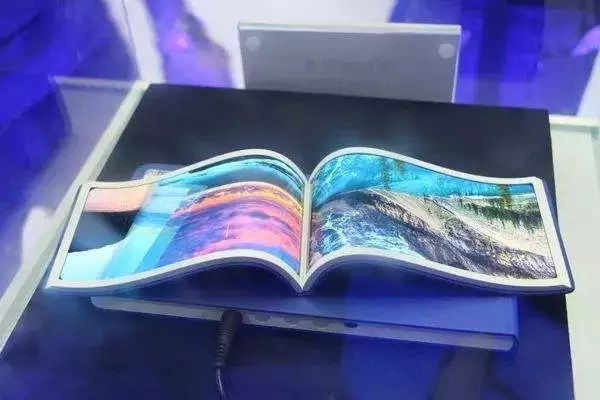

在消费电子领域，折叠屏手机的柔性屏支撑结构则将非线性大变形技术推向了更高的精度要求。以某品牌折叠屏手机的铰链连接层为例，其采用的聚酰亚胺复合材料需在每次折叠时实现180°的弯曲变形，变形量达到结构厚度的5倍以上。在展开状态下，该材料呈现出足够的刚性以支撑屏幕，确保显示效果平整；当受到折叠力作用时，材料内部的纤维结构会发生定向滑移，此时载荷与变形的关系呈现明显的非线性——前90°折叠只需较小力度，而后90°则因纤维间摩擦力增大需要更大作用力，这种特性既保证了用户操作的便捷性，又避免了过度折叠导致的结构损坏。据测试，这类柔性结构可承受超过20万次的往复折叠，其核心便在于材料在大变形过程中始终保持的非线性弹性回复能力。

从分子层面看：橡胶的弹性源头

橡胶的弹性源头，需从其独特的分子结构与运动机制中探寻。橡胶的主要成分是高分子聚合物，如天然橡胶的聚异戊二烯或合成橡胶的丁苯橡胶，其分子链呈长链状，且链段间存在柔性连接——单键的内旋转能力是弹性的核心前提。未受力时，这些长分子链并非伸直状态，而是如同杂乱缠绕的毛线，以无规线团的形式随机分布，分子链间通过微弱的范德华力维系相对稳定，此时橡胶处于松弛状态。

当橡胶受到外力拉伸时，分子层面的变化随即发生：外力克服链段间的弱相互作用，促使原本蜷曲的分子链沿受力方向定向伸展、拉直。这一过程中，分子链的熵值显著降低——从无序的线团变为相对有序的排列。值得注意的是，分子链本身并未发生化学键的断裂，仅是链段的运动姿态改变，这为弹性回复奠定了基础。此时若外力持续增大，分子链间可能出现局部的缠结与滑移，导致应力与应变呈现非线性关系，这正是橡胶展现非线性大变形的分子根源。

卸载后，熵增原理驱动分子链自发回归高无序状态——伸展的链段通过单键的内旋转重新蜷曲、缠绕，恢复成无规线团结构，橡胶也随之回弹至原始形态。而硫化工艺中形成的交联键（如硫桥），则如同在分子链间搭建的“锚点”，既限制了分子链的过度滑移，避免永久变形，又不阻碍链段的自由运动，使橡胶在反复拉伸中仍能保持弹性稳定性。这种“受力伸展—卸载回弹”的分子运动循环，便是橡胶弹性的本质，也使其成为非线性大变形材料的典型代表。

数学模型的魔法：超弹性本构理论

为了用数学语言描述橡胶的复杂行为，科学家提出了各种超弹性本构模型（Hyperelastic Models）。这些模型不直接用应力–应变线性关系，而是通过应变能密度函数（Strain Energy Function）来定义材料的能量响应。

常见的模型包括：

Neo-Hookean模型：结构最简单，适合小至中等变形；
Mooney–Rivlin模型：经典双参数形式，能较好描述中等变形；
Ogden模型：采用幂函数形式，适用于大范围应变，拟合精度高；
Yeoh模型：强调应变不变量的影响，适合体积变化显著的橡胶；
Arruda–Boyce模型：基于分子链统计力学原理，物理意义更清晰。

这些模型的参数通常通过实验曲线拟合获得，并可在Abaqus、ANSYS 等有限元软件中直接调用。选择合适的模型，就如为橡胶定制了一套“语言系统”，让计算机能正确理解它的力学“性格”。

工程中的“柔性英雄”：非线性大变形的实际意义

橡胶的大变形能力，使其成为众多关键领域中不可替代的功能材料：

汽车与轨道交通：悬挂衬套、发动机支架、轮胎减震层，都依赖橡胶在复杂载荷下的动态响应；
密封与防护结构：O型圈、隔振垫、充气囊体，需要在压缩、剪切、胀破等极端形变中保持密封性能；
生物与医疗工程：导管、假体、人工韧带等医疗器械要求材料兼具高柔性与生物相容性；
柔性电子与可穿戴设备：要求在弯折与拉伸中稳定导电与力学性能。

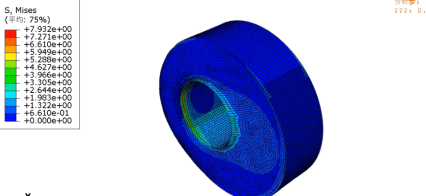

这些应用场景下，传统的线性模型往往失效，必须采用非线性超弹性模型进行仿真分析，才能预测真实的应力分布与疲劳寿命。

从仿真到反演：如何真正“驯服”橡胶？

尽管现代有限元工具功能强大，但橡胶大变形模拟依旧是一项技术门槛很高的工作。要想得到可靠的仿真结果，需同时掌握实验拟合与数值求解的技巧。

模型选择与参数反演：必须结合实验数据（单向拉伸、双向拉伸、剪切试验）确定合适模型；参数拟合可借助 iSight 平台自动调用 Abaqus 实现反演优化，通过 Data Meshing 与 Calculator 模块实现智能迭代。

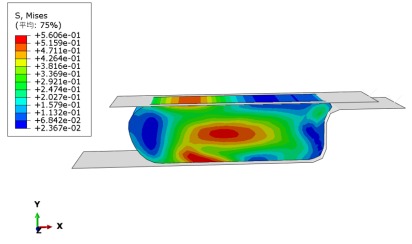

网格与单元控制：大变形会导致单元畸变严重，需选用混合单元（如 C3D8H）、采用局部加密与非线性求解稳态控制。
接触与收敛处理：橡胶结构常伴随接触、滑移、粘结，需设定合适的接触算法与步长控制，否则容易出现不收敛问题。

可以说，橡胶的仿真是一门“软材料的硬功夫”。它不仅需要理论功底，更考验工程师对软件细节与物理机制的双重把握。

橡胶超弹性仿真实战教程

橡胶的非线性大变形，是材料科学中最具魅力的现象之一。从分子链的微观伸展，到宏观结构的应力分布，每一个细节都隐藏着复杂而优美的物理逻辑。只有深入理解这些机理，才能在工程设计中真正发挥橡胶材料的潜力——让柔性成为强度，让变形成为优势。

笔者原创首发仿真秀的视频教程《ABAQUS橡胶超弹性仿真专题实战课程》。本课程从橡胶材料基础理论与本构模型、本构模型参数获取与拟合实操，到 ABAQUS 基础建模与前处理、大变形仿真技巧等，再到动刚度相关知识、参数优化、ABAQUS 二次开发，以及橡胶材料疲劳失效机制与寿命预测、ABAQUS 与 fe-safe 联合疲劳分析，还有金属 - 橡胶混合结构冲击响应分析和仿真实操等，全面覆盖橡胶材料建模与仿真的理论及实操要点；其目标是让学习者系统掌握相关理论知识，具备实战能力和解决实际工程问题的能力，积累项目经验，拓宽知识视野，增强职场竞争力与科研能力。请识别下方二维码查看和试看：

课程可随时回放，可开具发票

讲师提供vip群答疑和模型下载

ABAQUS橡胶超弹性仿真专题实战课程 —— 从理论到工程应用的全能进阶指南

讲课主要内容包括：

第1讲：橡胶材料基础理论与本构模型

① 橡胶材料力学特性及工程应用背景

② 常用本构模型（Mooney-Rivlin、Ogden等）原理与对比

③ 本构模型参数物理意义与适用范围

④ 不同加载工况下本构模型选择指导

第2讲：本构模型参数获取与拟合实操

① 橡胶本构测试方法介绍（测试项点与测试设备）

② 本构参数拟合方法与误差评价

③ ABAQUS拟合软件操作演练：Mooney-Rivlin/Ogden

第3讲：ABAQUS基础建模与前处理

① 材料参数导入与设置

② 几何建模与载荷边界条件设置

③ 橡胶构件建模注意事项

④ 网格划分基本操作与实操演练

第4讲：大变形仿真技巧与案例实操

① 橡胶材料大变形仿真特点

② 网格划分注意事项及质量控制

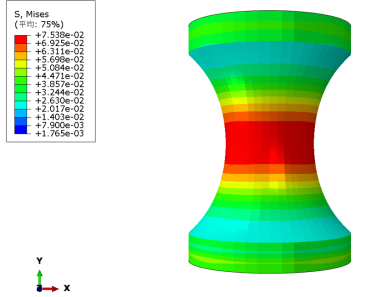

③ 大变形下的单轴拉伸仿真实操案例

第5讲：动刚度：理论基础、测试流程、数据拟合方法及工具应用解析

① 动刚度理论基础介绍（静刚度与动刚度的区别）

② 动刚度测试流程与常见测试项点说明

③ 动刚度数据拟合方法与特征提取

④ 拟合工具使用方法

第6讲：动刚度：基础设置、频域时域技巧、案例演练及后处理解析

① 动刚度仿真建模基础设置（材料属性、边界、载荷）

② 频域/时域下仿真技巧

③ 动刚度仿真案例演练

④ 结果后处理与刚度提取

第7讲：参数优化-刚度校核

① Isight参数优化-刚度校核

② Data Matching校核刚度曲线

③ 参数优化使目标曲线满足刚度曲线

第8讲：ABAQUS 二次开发

① ABAQUS二次开发简介（Python脚本接口等）

② 二次开发简单实力测试模拟

③ 二次开发结合本构参数优化

第9讲：橡胶材料疲劳失效机制与寿命预测及 fe-safe 分析流程解析

① 橡胶材料疲劳失效机制介绍（裂纹萌生与扩展阶段）

② 疲劳寿命预测模型（能量法、应变法等）

③ fe-safe分析流程总览

第10讲：ABAQUS 与 fe-safe 联合疲劳分析：模型准备、仿真演练及寿命评估解析

① ABAQUS疲劳分析模型准备

② fe-safe导入与载荷设置

③ 疲劳寿命预测仿真案例演练

④ 疲劳结果评估与寿命热图解读

第11讲：金属 - 橡胶混合结构冲击响应分析：理论基础、加载建模与控制策略

① 金属-橡胶模型介绍（动力学类型、响应指标）

② 模型分析与接触建模要点

③ 金属-橡胶混合结构建模技巧与控制策略

第12讲：金属-橡胶仿真实操：案例演练、结果提取与综合总结

① 金属-橡胶仿真案例实操

② 结果提取时程曲线

③ 各部位应力随时间变化提取

④ 综合答疑与学员演练总结回顾
