时速100km车身剧烈抖动！全尺寸皮卡NVH攻坚实录
▶ 振动之谜
某全尺寸单排皮卡在90-110km/h加速时，驾驶员座椅区域出现明显垂直振动。客观数据触目惊心：
峰值超标：100km/h匀速时，座椅导轨Z向振动加速度在10Hz（车轮一阶转频）超标12dB（目标值0.015m/s²，实测达0.06m/s²）
共振带锁定：90-110km/h区间形成明显共振带，振动能量集中于10-30Hz低频段（图1/2）

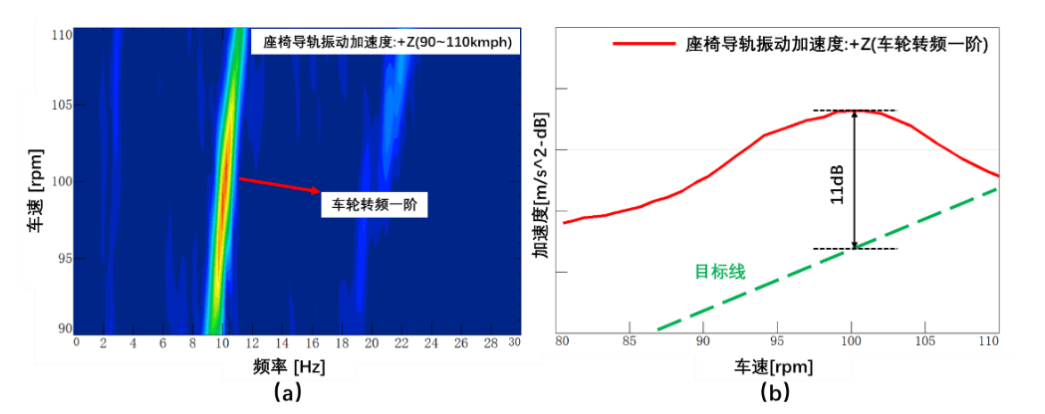

图1 加速工况下座椅导轨Z 向振动加速度colormap 图和车轮转频一阶振动曲线

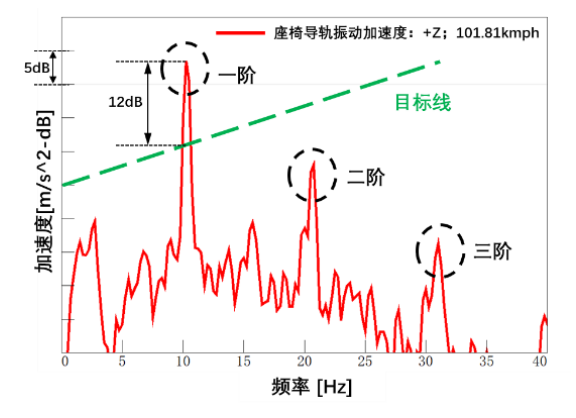

图2 100km/h 匀速工况下，座椅导轨Z 向振动加速度频谱曲线
振动三阶穿透：从轮胎到座椅的传递链
第一阶：源头激励放大
▸ MT越野胎埋下隐患
动不平衡量达设计上限200%（目标35g·cm，实测70g·cm）
径向力波动RFV超限7倍（目标50N，实测350N），通过傅里叶分解产生强10Hz激励（图3）

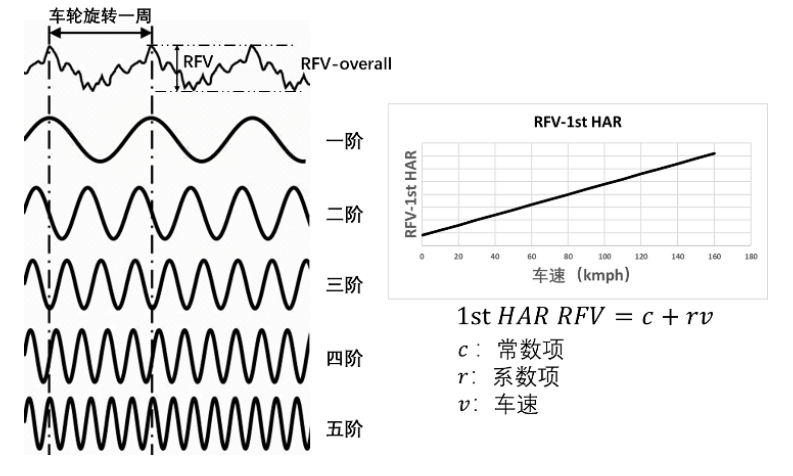

图3 RFV 的阶次分解及1 阶成分的计算公式
第二阶：系统模态耦合
▸ 致命频率重叠
前悬簧下偏频10.9Hz ≈ 车架弯曲模态10.5Hz（＜3Hz安全阈值）
双模态共振使振动放大3倍（图4云图显示车架大变形）

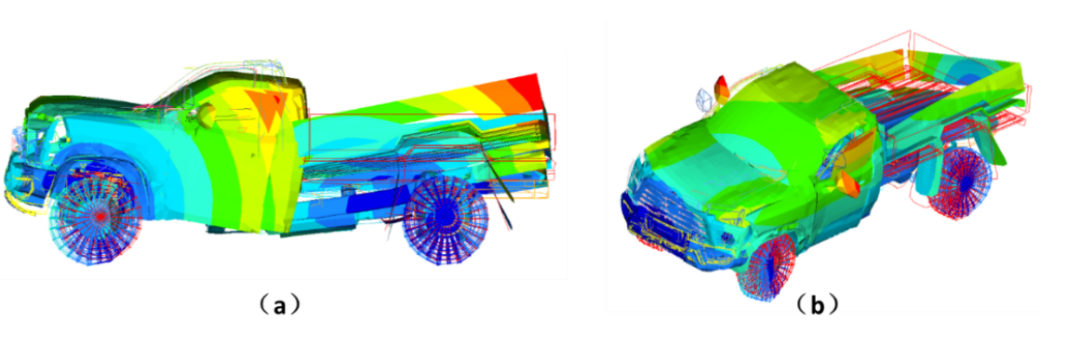

图4 整车弯曲及扭转模态
第三阶：悬置隔振失效
▸ 橡胶悬置低频反作用
10Hz隔振量为-8.5dB（振动放大而非衰减）
TPA分析揭示：后悬置Z向传递贡献量超50%（图5）

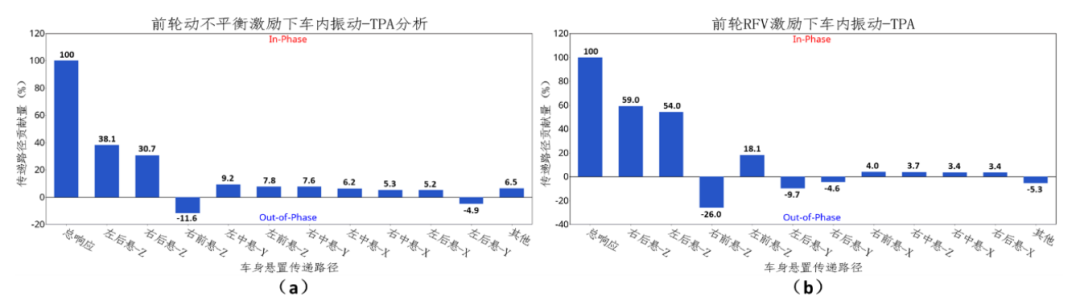

图4 车身悬置TPA 分析结果（9.7Hz）
四维破局方案：从仿真到实车验证
方案 | 核心措施 | 效果/局限 | 工程取舍 |
|---|---|---|---|
悬架模态解耦 | 簧下刚度提升20% | 偏频↑1.1Hz，振动↓3dB | 恶化舒适性→弃用 |
车架吸振器 | 加装9.7Hz动态吸振器 | 原峰值消除但11Hz恶化5dB | 增重15kg→弃用 |
▶ 液压悬置革命 | 后悬置换液压型（图17） | 10Hz隔振量↑12.6dB | 核心突破 |
▶ 轮胎精准控制 | 切换达标HT公路胎 | 激励源削减70% | 关键补强 |
▸ 液压悬置核心技术
阻尼损耗系数峰值精准匹配10Hz（图6）
座椅振动首轮降低7dB（图7）

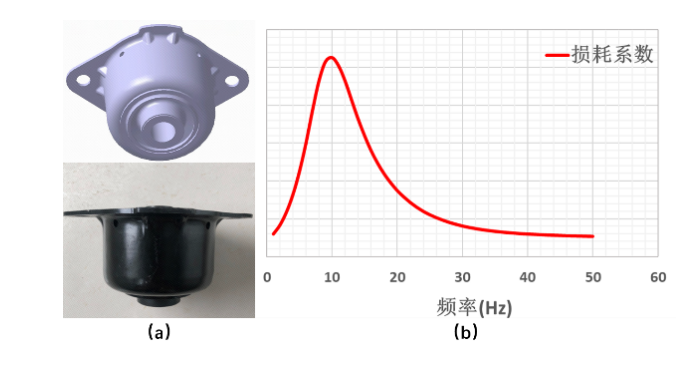

图6 液压悬置示意图及其阻尼损耗系数曲线

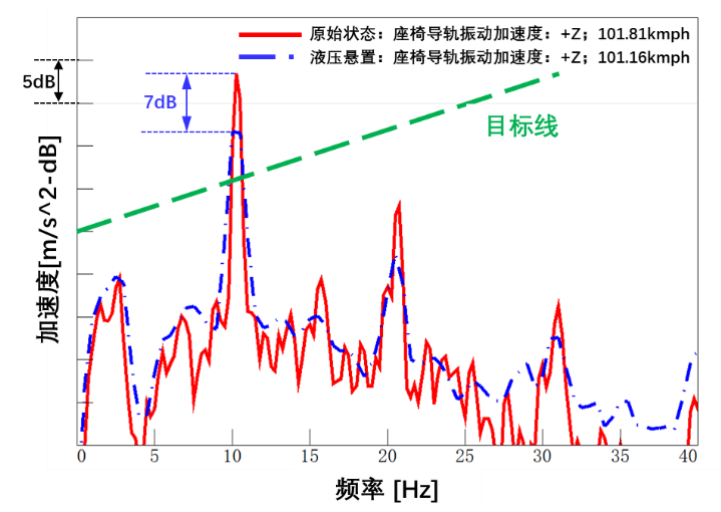

图7 车身后悬置为液压悬置改善效果
▸ 双方案叠加效果
座椅10Hz振动累计↓15dB（图8红线）
主观评价从"不可接受"→"完全达标"

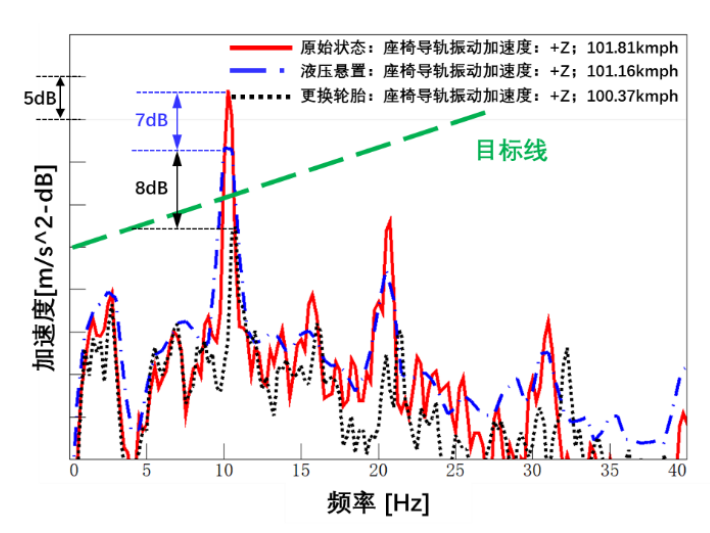

图8 车身后悬置为液压悬置及更换轮胎的改善效果
给工程师的三条金律
模态解耦先行：簧下偏频/车架模态/车身刚体模态频率差需＞3Hz（表3数据支撑）
液压悬置标配：低频段隔振量比橡胶悬置提升12dB以上（表6实测对比）
轮胎均匀性死守：动不平衡量≤35g·cm，RFV≤50N（4.1节测试标准）
本文提炼自东风越野车公司技术论文《某单排皮卡高速车体振动控制方法的研究》，作者：王默然等，实测数据与仿真误差＜0.7Hz（表3），为皮卡NVH领域提供标杆级解决方案。需要原文的关注公 众号后后台留言“皮卡”。
