电波暗室建设全攻略：从核心内容到验收，一文搞定专业搭建

 在电子设备电磁兼容性（EMC）测试中，电波暗室是关键场地。但它的建设涉及尺寸选择、设备搭配、性能验收等多方面，稍不留神就可能浪费成本或影响测试效果。今天这篇文章，就从建设核心内容、注意事项、设施清单到技术指标，为你梳理电波暗室搭建的完整知识体系，帮你避开坑点、高效推进项目。

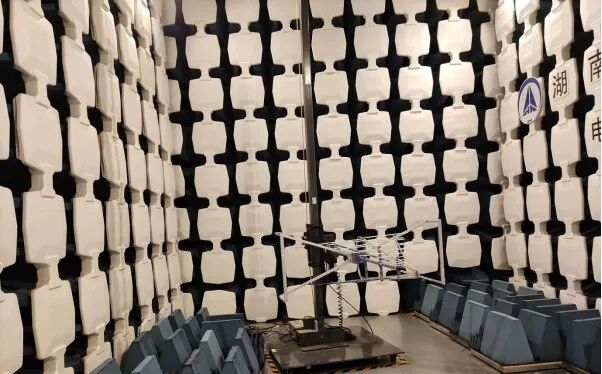

一、电波暗室建设：10 大核心内容必须抓牢

电波暗室的建造不是“搭个房子” 那么简单，每个环节都直接影响后续测试精度和使用成本。以下 10 个方面，是建设前必须明确的关键：

1. 尺寸选择：不盲目求大，适配需求最关键

电波暗室的尺寸需根据产品测试标准确定，常见规格有4 类：

•10 米法：21m×12m×9m（典型尺寸，适合大型设备，如汽车电子、工业机械）

•5 米法：11m×7m×9m（典型尺寸，中小型设备通用，如消费电子、医疗器械）

•3 米法：9m×6m×6m（典型尺寸，小型设备专用，如芯片、传感器）

•小型暗室：7m×4m×3m（典型尺寸，实验室小批量测试，一般适用于一米法测试或摸底测试）

注意：尺寸越大，场地占用和建造费用越高。无需追求“最大规格”，结合被测产品大小、测试标准要求选择，既能控制成本，又能保证测试准确性。

2. 屏蔽门：兼顾性能与便捷性

屏蔽门是暗室的“进出口”，需从 3 个维度选择：

•类型：分单刀、双刀、三刀（屏蔽性能依次增强，高频测试优先选双刀/ 三刀）

•开启方式：电动（高频次使用，便捷）、气动（稳定性强，适合重型门）、手动（小暗室或低频次使用，成本低）

•核心考量：结合被测设备尺寸（确保设备能进出）、人员通行频率，同时关注屏蔽性能、耐用性和维护难度（如电动门需确认电机故障率）。

3. 屏蔽板：连接工艺影响屏蔽效果

不同厂商的屏蔽板类型（如冷轧钢板、铝合金板）和连接工艺（焊接、螺栓连接）不同，选择时需注意：

•核心要求：保证屏蔽板接触紧密、电连续性（避免电磁泄露）

•特殊场景：若场地是租用的，优先选“可拆卸连接” 的屏蔽板，方便后续搬迁拆装。

4. 屏蔽性能：索要具体数值，对比筛选厂商

不要只听厂商“屏蔽效果好”，需让其提供具体指标：

•覆盖频率段：从低频（如10KHz）到高频（如 18GHz）

•指标参数：明确磁场、电场、平面波、微波的屏蔽效能数值（如10KHz 磁场屏蔽≥70dB，1MHz以上一般要求≥100dB，不同标准规范略有差异）

•筛选逻辑：同等价格下，选择各频段指标更优、数值更稳定的厂商。

5. 吸波材料：关注性能与环境适应性

吸波材料是暗室“吸收杂波” 的关键，需重点确认 4 点：

•类型与型号：包括铁氧体吸波材料（低频段吸收好）和尖劈吸波材料（高频段吸收好），需明确厂商使用的具体生产厂家和型号（避免用劣质材料）

•环境耐受性：抗高温、高湿性能（如实验室在南方需选防潮型）、阻燃性能（符合消防要求）

•长期稳定性：了解材料是否易变形（避免使用3-5 年后性能下降）

•铺设细节：确认铺设方式（粘贴、拼接）和位置（墙面、天花板、地面），确保覆盖测试所需频段。

6. 滤波器：提前规划，避免后期穿线问题

电源线、信号线滤波器能防止外界干扰进入暗室，规划时需“想全需求”：

•电源类型：明确测试设备、受试设备、照明系统的电压需求（如380V 三相电、220V 单相电、110V 交流电，或直流供电）

•特殊需求：是否有专用设备需要定制滤波器（如医疗设备的低噪声滤波器）

•核心风险：若前期规划不全，后期可能需从暗室（或屏蔽室）外直接穿线，导致相关指标降低，最终测试结果不稳定、缺乏公信力。

7. 波导通风窗与信号导板：适配系统与设备

•波导通风窗：用于连接暗室的空调、排气扇，需确认2 点：①频段设计（屏蔽性能符合暗室整体要求）；②尺寸适配通风系统。

•信号导板：安装无法直接穿屏蔽墙的端子/ 信号接口，需与测试设备厂商沟通：①安装数量、位置；②端子类型（如 N 型、BNC 型）和数量，确保适配测试设备。

8. 照明与火情报警：无干扰是前提

暗室内的照明、监控、火情报警设备，必须满足“不产生无线电干扰”：

•照明：选择无电磁辐射的灯具（如专用暗室卤素灯）

•监控与报警：摄像头、火情探测器的安装位置需避开“测试敏感区”，避免影响场均匀性。

9. 自动化装置：适配测试设备，保证精度

暗室内的自动化设备（天线升降塔、转台、监控系统）需与测试设备联动，选择时注意：

•天线升降塔：确认生产厂家、型号，是否有天线适配器，以及测试软件是否支持驱动程序。

•转台：根据受试设备大小确定尺寸和承载能力，同时关注旋转角度（如0-360°）和定位精度（如 ±0.1°），需与测试设备兼容。

•监控系统：摄像机需能在宽频率、高场强下工作，且无射频干扰，安装在“无反射区域”（如角落），监视器数量根据暗室大小确定。

•以上设备均需无抖动，无电机射频干扰，无噪声。

10. 性能测试与保修：写进合同，规避风险

暗室选择供应商前，需完成3 项关键测试，且需提前明确：

•测试内容：屏蔽性能测试（屏蔽体建成后）、场地衰减测试、场均匀测试（暗室全建成后）

•测试机构：约定权威、有资质的机构（如符合CISPR、EN 标准的权威第三方实验室）

•保修与培训：明确暗室及配套设备的保修周期（如1-3 年）、易损件供应、维修响应时间，以及厂商需提供的操作培训（确保团队会使用）。

11. 暗室、屏蔽室的位置安排

选择合适的供应商前，可安排供应商参观实验室场地，以及寻求实验室建设的建议：

•暗室屏蔽室规划的位置要求：远离雨水，禁止浸泡，必须是室内环境，便于温湿度控制。

•暗室规划的接地要求较高，一般小于2欧姆，需要选择合适的接地点和接地位置。

•实验室配电整体考虑，以及作为控制室的屏蔽室与暗室的位置拜访。

二、建设过程6 大注意事项：避开人力财力浪费

电波暗室建设周期长、成本高（少则几十万，多则几百万），以下6 个细节若忽略，可能导致返工或后期隐患：

1. 技术标书：多对比，细沟通

•流程：找3-5 家厂商招标，逐一对标书中的技术参数、施工方案、售后保障进行对比

•关键：与厂商逐点沟通细节（如屏蔽板焊接工艺、吸波材料铺设密度），避免“模糊表述”（如 “屏蔽性能达标” 需改为具体数值）。

2. 厂商实力：实地考察，看案例

•评估维度：技术团队经验（如是否做过同类型暗室）、过往项目案例（如某电子厂3 米法暗室）、市场口碑（可咨询同行）

•关键动作：实地参观厂商已建成的暗室，了解使用中的问题及解决方案（如是否出现过屏蔽泄露、吸波材料脱落）。

3. 设备协调：暗室与测试设备同步规划

•易错点：先签暗室合同，再选测试设备，导致两者不兼容（如转台尺寸与受试设备不匹配）

•正确流程：签暗室合同后，尽快确定测试设备厂商，三方（暗室厂商、测试设备厂商、自身团队）一起沟通（或选择一家系统集成商提供）：①线缆长度、辅助设备摆放位置；②信号导板端子类型，明确各方责任（如谁负责线缆连接）。

4. 施工人员：关注经验与细节把控

•人员要求：选择经过专业培训的施工团队（如熟悉屏蔽板焊接、吸波材料粘贴）

•现场监督：施工中重点检查3 点：①屏蔽体连接处的紧密性（避免缝隙）；②滤波器、信号导板螺钉的紧固程度（防止松动导致干扰）；③铁氧体瓦粘贴（胶量是否足够、均匀，避免后期脱落伤人）。

5. 防火防水：提前做好防护措施

•防水：暗室与建筑场地的绝缘层易被水破坏，需做好地面防水（如铺防水卷材）、墙面防潮（如涂防潮涂料）

•防火：吸波材料多为易燃物，需选阻燃型，同时在天花板加装安全防护网（防止铁氧体瓦掉落，保护人员和设备）。

6. 验收工作：不留隐患，索要资料

•核心验收：①暗室与测试设备联动调试（确保系统正常工作）；②背景噪声测试（符合合同要求）

•资料索要：①设备使用说明书；②电源插座、线缆的安装布置图（多在高架地板下，方便后期检修）；③易损备件（如滤波器、螺钉），并确认维修响应时间（如 24 小时内上门）。

三、电波暗室基本设施清单：建设前对照检查

以下是暗室必备的9 类设施，可根据尺寸和需求调整：

1.屏蔽壳体：尺寸适配所选暗室规格，工艺保证屏蔽效能和耐用性，支持搬迁/ 扩建

2.屏蔽门：尺寸、开启方式按需求选（如10 米法暗室选电动双刀门）

3.波导通风口：数量、尺寸适配空调/ 排气扇，屏蔽性能达标

4.电气系统：300W 卤素灯（6 盏，满足照明）、220V 单相插座、380V 三相插座（数量按设备需求定）

5.电源滤波器：覆盖EUT（受试设备）、照明、天线塔、转台、CCTV 系统，可增配电话 / 网络滤波器，满足插入损耗要求

6.接头及接头板：300mm×300mm 接头板（多个），含 N 型、BNC 型、SMA 型接头（适配测试设备），装于高架地板下

7.高架地板：最大承重按设备重量定（如放重型测试设备需选承重500kg/㎡以上），地板下留配线管道

8.吸波材料：墙面、天花板贴铁氧体瓦+ 微波吸收材料（叉型粘扣带固定），地面用活动式吸波材料（方便 EMS 测试）

9.监控设备：耐100V/M 场强的摄像机（如 6mm 固定摄像机 + 广角镜头，DC-18MHz 频率范围）、摄像机控制器（光纤连接）、彩色监视器（暗室内调试用）

10.转台和天线塔的安装布局。

四、技术指标要求：明确标准，确保合规

电波暗室的性能是否达标，需对照以下5 个核心指标，且需符合国际 / 国内标准：

1. 归一化场地衰减（NSA）：衡量场地固有性能

•定义：发射天线输入功率与接收天线负载功率的比值，与天线、仪器无关

•标准要求：30MHz~18GHz 频率范围内，垂直 / 水平 NSA 值需在理论值 ±4dB 内（符合 CISPR16-1、EN50147-2、ANSI C63.4）

•作用：判断测试场地是否合格，是EMC 辐射测试的基础指标。

2. 场地均匀性（FU）：保障辐射敏感度测试精度

•适用场景：电磁辐射敏感度测试（考察设备在规定场强下是否正常工作）

•标准要求：26MHz~18GHz 频率范围内，静区 0.8m 高度、1.5m×1.5m 平面内，75% 区域的场强偏差需在 0~+6dB 内（符合 GB/T17626.3、IEC61000-4-3）

•关键：均匀性差会导致测试结果不准，需确保吸波材料铺设和设备摆放不影响静区。

3. 屏蔽效能：核心防护指标

•定义：屏蔽体安装前后，干扰源电场/ 磁场 / 功率的比值（值越大，屏蔽效果越好）

•影响因素：屏蔽材料、焊接缝隙、屏蔽门、通风窗（需重点把控）

•标准要求（EN50147-1、GB12190）：

◦10KHz~150KHz（磁场）：≥70dB

◦150KHz~1MHz：≥100dB

◦1MHz~1000MHz：≥110dB

◦1GHz~18GHz：≥100dB

4. 传输损耗（TL）：高频段性能指标

•定义：1GHz 以上的场地衰减（暗室模拟自由空间时的指标）

•标准要求：1GHz~18GHz 频率范围内，TL 值需在 ±4dB 内（符合 CISPR16-1、EN50147-2）

5. 指标与标准对应表：建设验收时对照

结语

电波暗室建设是“技术 + 管理” 的结合，从前期尺寸选择、厂商筛选，到中期施工监督，再到后期验收，每个环节都需细致规划。希望这篇攻略能帮你理清思路，少走弯路，建成符合需求、性能稳定的电波暗室。
