阵列天线设计与仿真（三）—— 域分解法DDM
上篇文章给大家分享了如何利用电磁仿真软件CST进行阵列天线的创建并仿真。今天这篇文章以一个带天线罩的多频阵列天线为例，带大家了解阵列天线分域求解法。
1.创建 DES 工程
在CST中，依次选择 File > New and Recent，在 Circuit & Systems 下拉菜 单中选择 Schematic，创建一个 DES 工程。
将创建好的天线罩模型（Enclosure）、高频天线阵元模型（ Highband Antenna）、 中频天线阵元模型（ Midband Antenna ）依次拖拽到原理图界面，这3个模型将显示在 Blocks 中。
2、利用Array Task创建多频段阵列天线

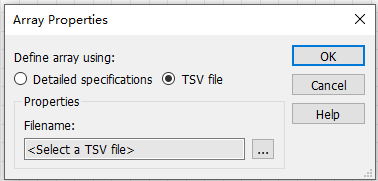

在 Simulation Project下选择 Array Task，在弹出的 Array Properties 对话框中，选择 TSV file，根据弹框找到对应的文件。
点击Multiple models图标对阵元进行分组。

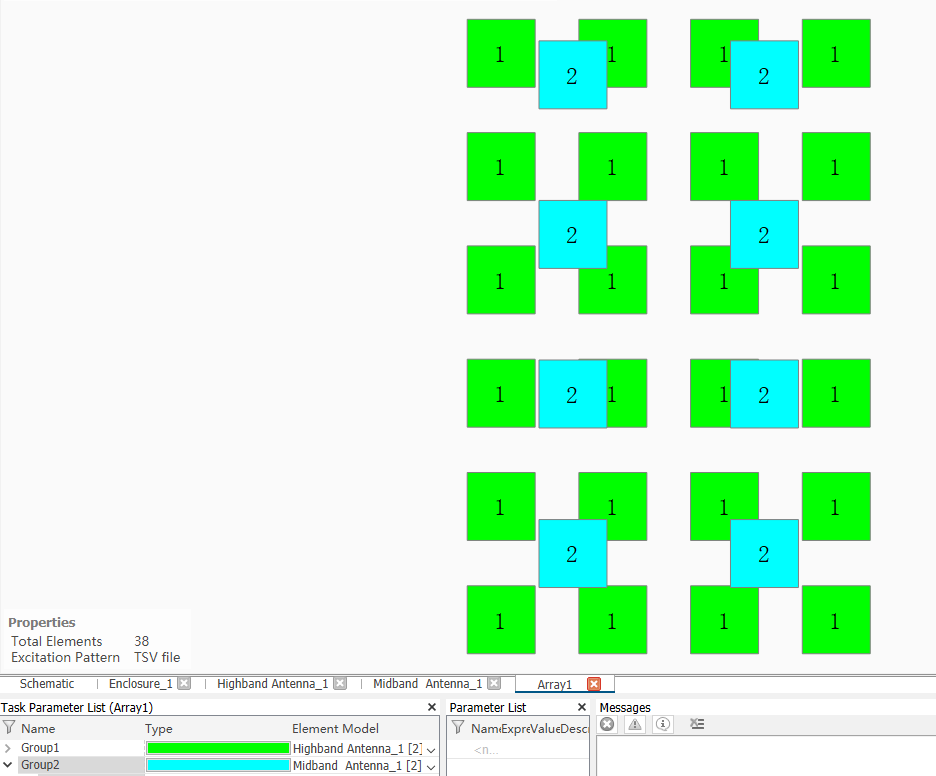

选中所有的Highband 天线阵元，并切换到Layout功能区，选择Group Elements。
再用同样的方法将剩余的Midband天线阵元分为同一组。
3、考虑天线罩

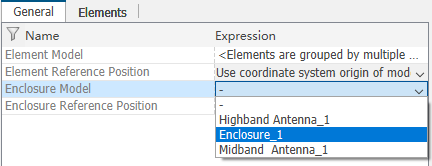

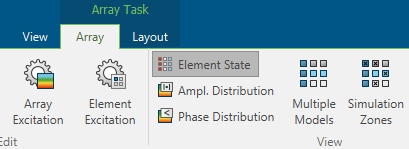

切换到Array功能区，点击Element State，在Enclosure Model 一栏选择天线罩Enclosure_1。检查确认Element Reference Position 和Element Reference Position 为下图所示设置。
4、设置激励

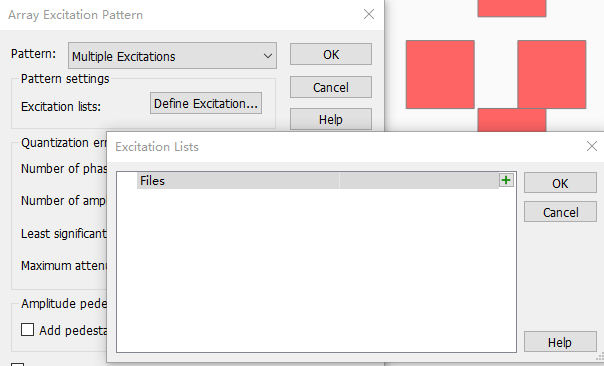

点击Array Excitaion图标，弹出Array Excitaion Pattern对话框，在Pattern一栏选择Multiple Excitaions。
点击Define Excitaion按钮，再点击+，同时选择要使用的多个激励列表，点击OK完成。

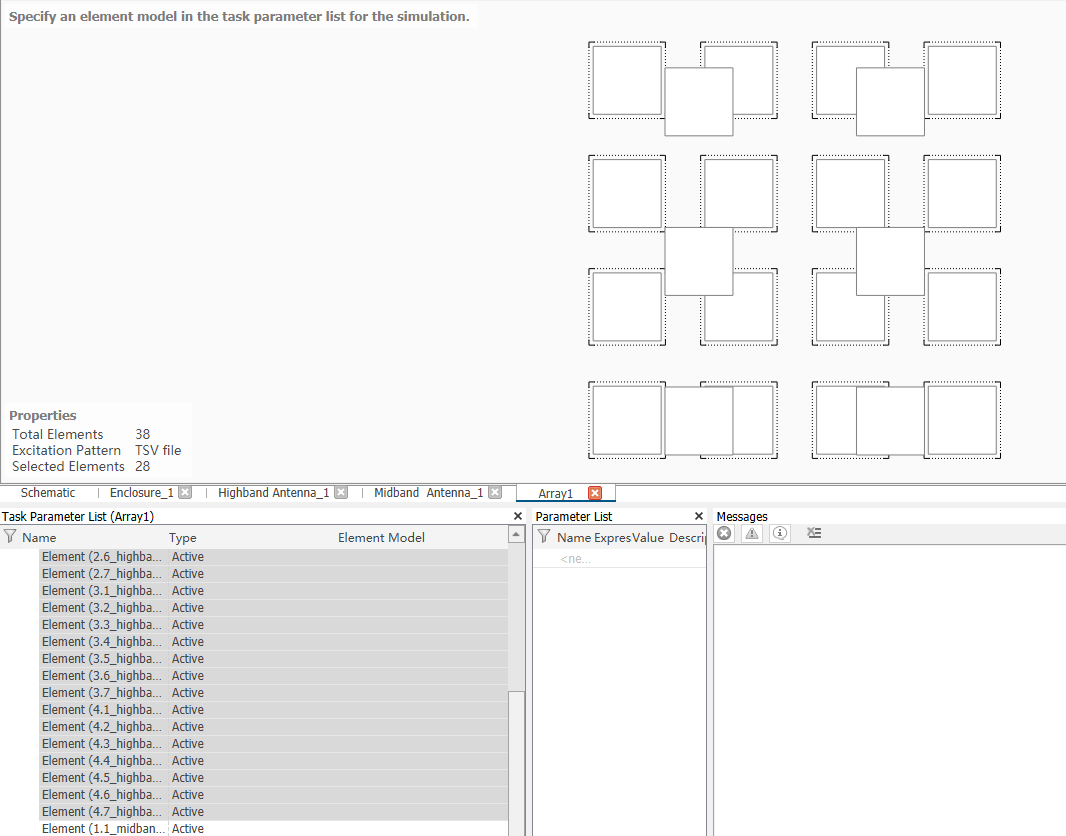

继续点击Element Excitaion图标，在弹出Element Excitaion对话框，选择激励的阵元模型为Highband Antenna_1，这里根据想要仿真的频段天线阵列选择。将Excitaion type设为Individual，在Active一栏均勾选上，点击OK。
5、创建全阵列仿真工程

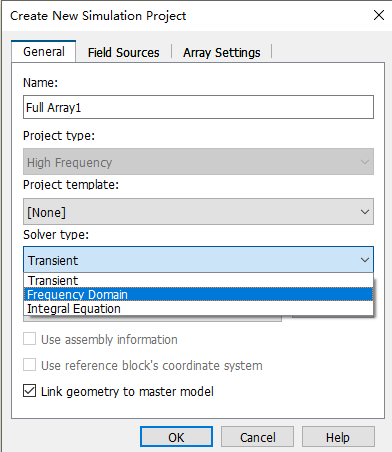

点击Create Full Array Simulation Project图标，在弹出对话框中，将Solver Type设为Frequency Domain。

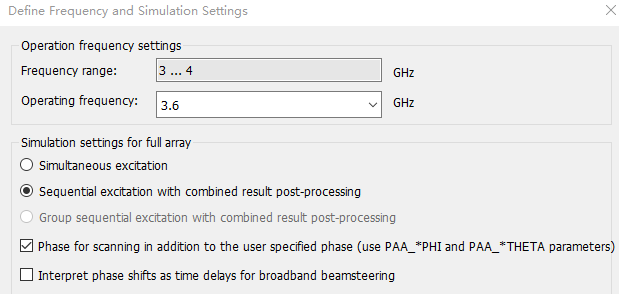

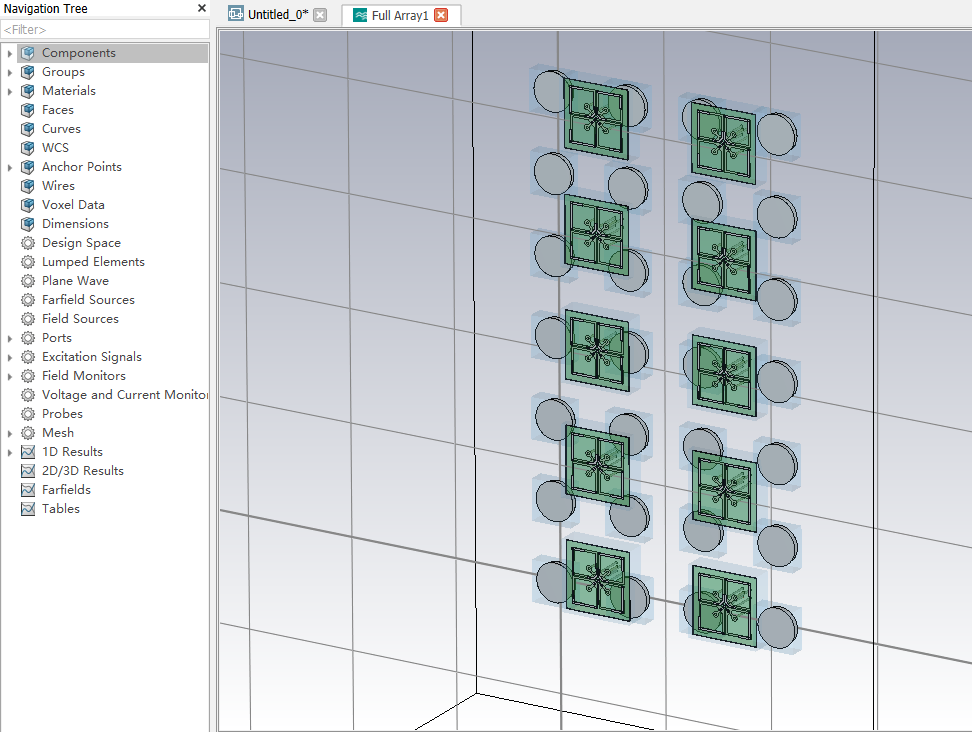

接下来按照弹窗设置相应的频率及仿真设置。

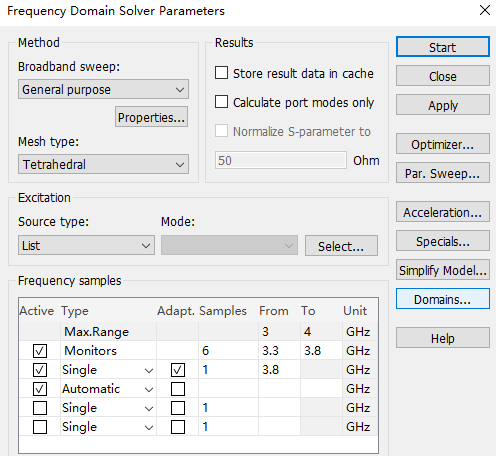

为了加快仿真速度，选择用域分解法进行求解。首先对重复的域进行分组，Home功能区，点击Setup Solver图标，在Frequency DomainSolver Parameters对话框中，点击Domains… 。

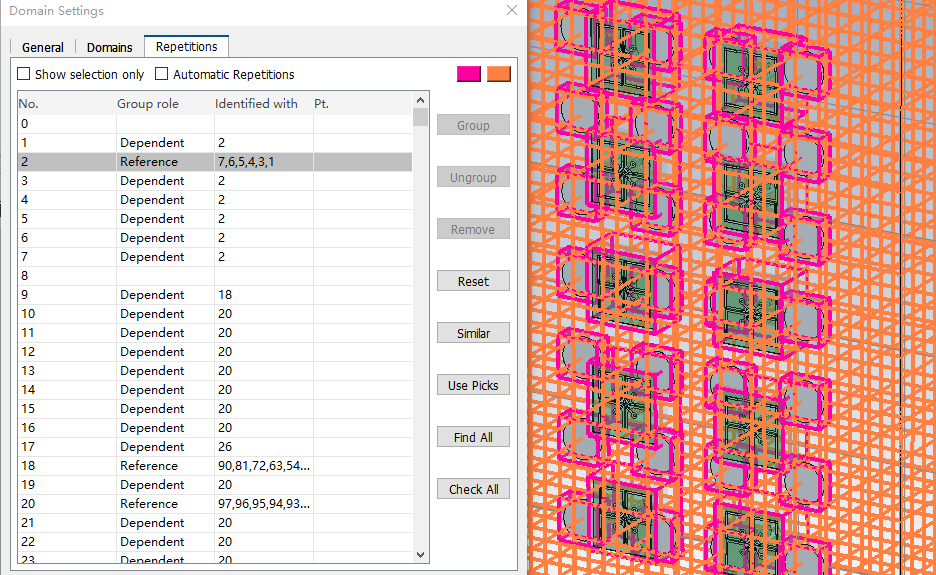

在Domain Settings对话框中，点击Repetitions选项卡，点击Find All按钮，CST会自动将计算区域分为多个不同的相似域。
最后点击Start，完成仿真并查看结果。
