前言

本文通过一个小案例学习下TD里边的PID控温功能。

案例描述：辐射环境冷黑背景，散热平板施加随时间变化的heatload，模拟真实轨道条件下周期性变化的外热流，单机施加PID控制下的heatload，将单机温度控制在想要的温度。

具体操作步骤

1.热模型如图所示，如下图

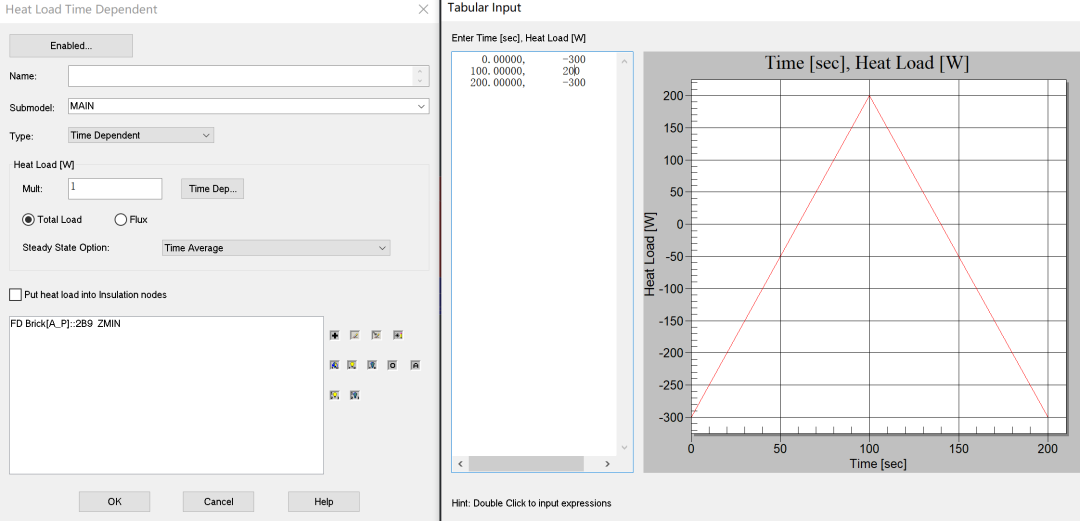

2.散热板Heatload设置，如下图

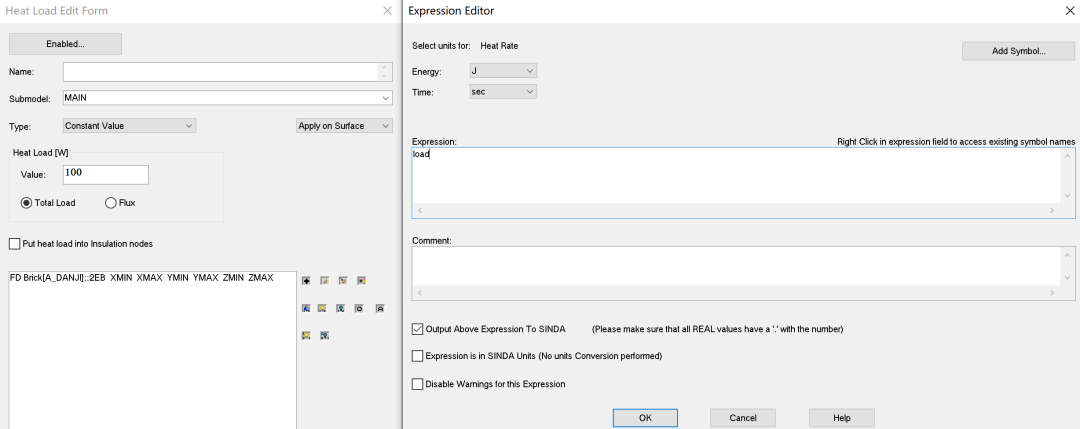

3.单机Heatload设置，如下图

4.PID参数设置，如下图

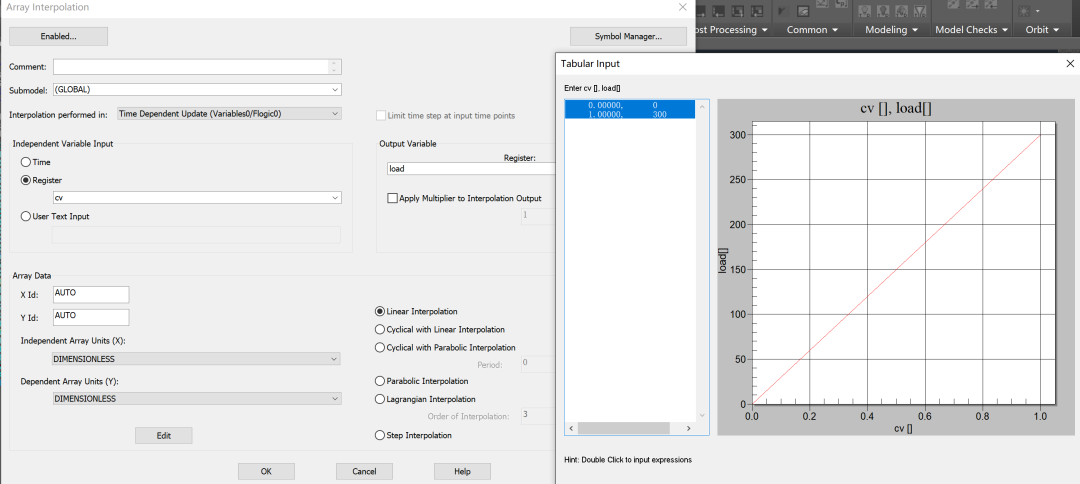

5.设置单机加热功率随PID输出量线性变化，如下图

6.设置计算时间，如下图

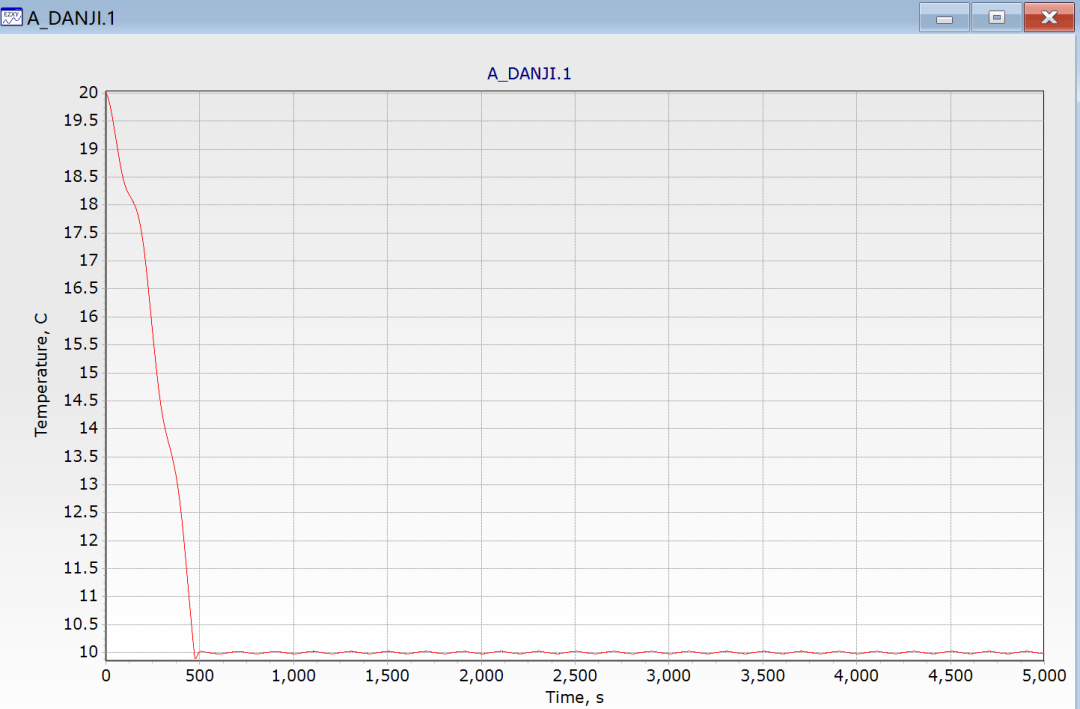

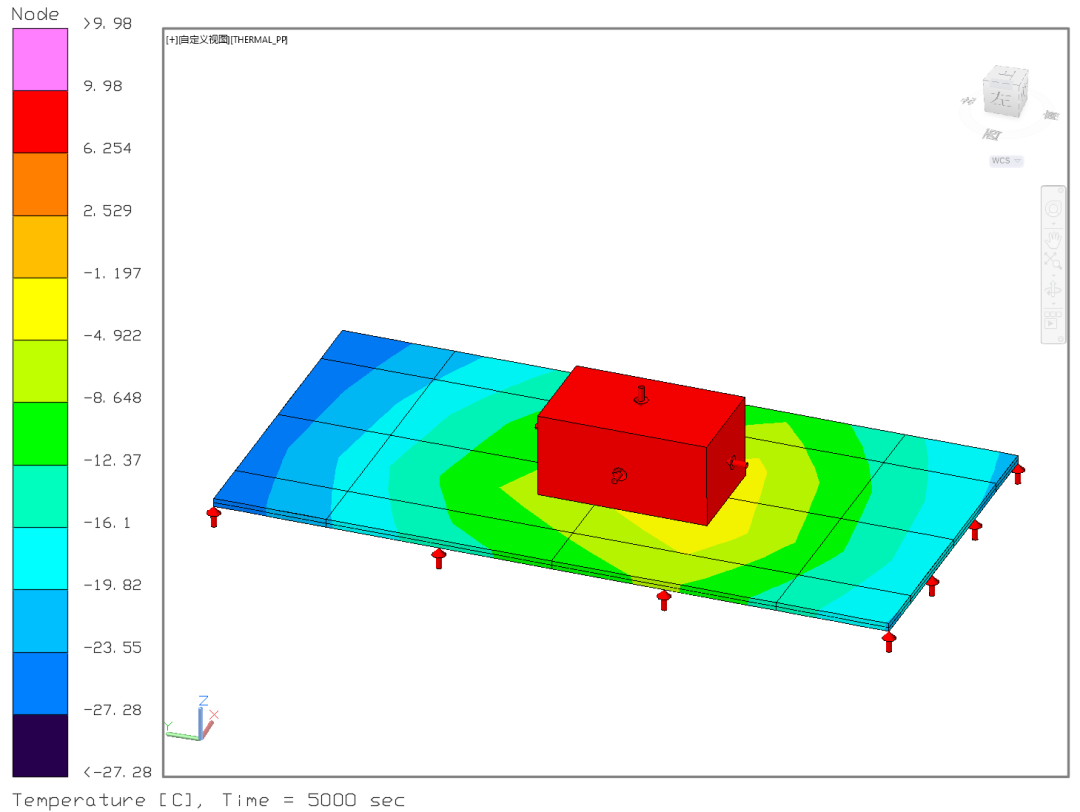

7.结果展示，如下图

小结

可以看出单机温度稳定在10℃，正负不超过±0.1℃，单机加热功率也一直随散热板热耗的变化而变化。

感兴趣的朋友们课下可以学习下PID控制参数的选取，以及TD里边的参数寻优功能是否可以应用在PID控制里边。
