什么是倒易混频

12分钟前浏览18

第一次听到倒易混频这个概念还是刚入行的时候,两个高手在那讨论,听得我一愣一愣的。倒易混频是一种在接收机(特别是超外差接收机)中发生的干扰现象 。它描述了强干扰信号 与本振信号的相位噪声边带 进行混频,产生落入中频(IF)通带内 的噪声分量,从而降低接收机对微弱期望信号的信噪比(SNR)或灵敏度。

一、定义与物理机制

1.1 核心定义

倒易混频是指当混频器输入端存在强干扰信号时,由于本振(LO)相位噪声的存在,干扰信号与本振噪声边带发生混频,产生的噪声分量落入中频通带内,导致输出信噪比恶化的现象。


1.2 名称由来

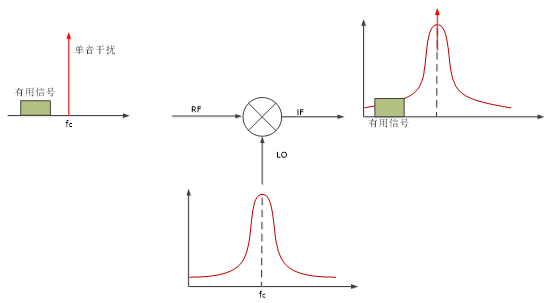

这种现象被称为"倒易"是因为其过程与传统混频相反:

正常混频:本振(纯净信号) × 射频(含噪声的信号)

倒易混频:强干扰信号(相当于本振) × 本振噪声边带(相当于输入信号)

1.3 物理影响

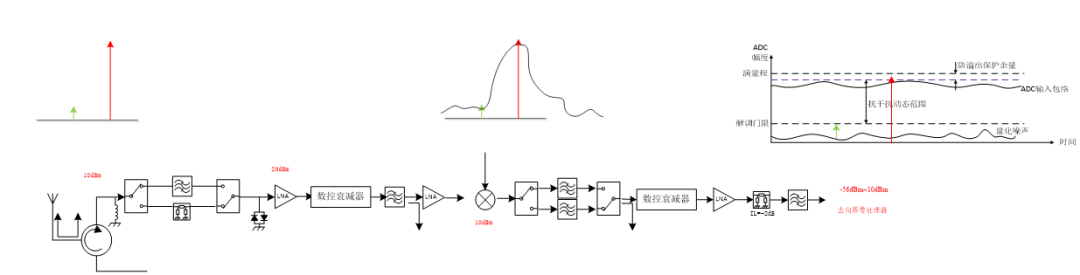

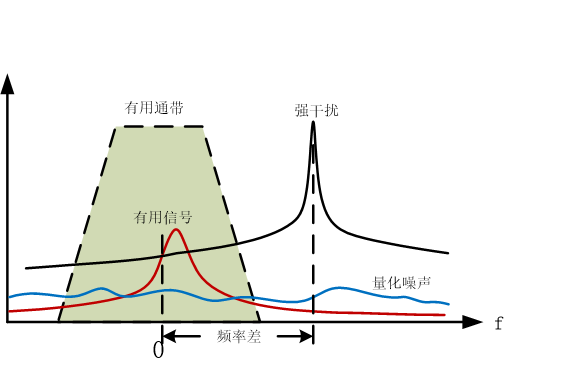

强干扰信号将本振的相位噪声"搬移"到了中频带内,相当于抬高了接收机的噪底,严重影响接收机对大动态范围信号的接收能力。

二、公式推导

2.1 基本混频方程

设混频器输入信号为:

有用信号:us(t)=Vscos(ωst)

干扰信号:ui(t)=Vicos(ωit)

本振信号(含相位噪声):uLO(t)=VLOcos[ωLOt+ϕn(t)]

其中ϕn(t)表示本振的随机相位噪声。

2.2 相位噪声模型

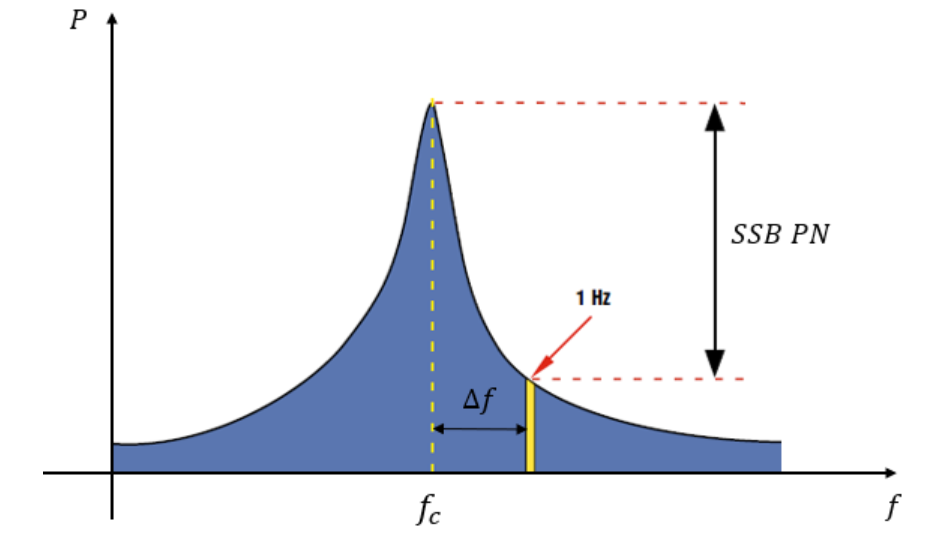

相位噪声通常用单边带相位噪声功率谱密度表示:

 L(Δf)=10log(Pnoise(fLO+Δf)/Pcarrier)(dBc/Hz)

2.3 倒易混频噪声推导

混频器作为非线性器件,输出包含乘积项:

 uout(t)=k⋅uRF(t)⋅uLO(t)

当存在强干扰时,干扰信号与本振噪声的混频产物为:

 urec(t)=Vicos(ωit)⋅VLOϕn(t)sin(ωLOt)

该项产生的噪声功率谱在中频处为:

 Nrmi=Pint+L(Δf)+10log(B)(dBm)

其中:

Pint:干扰信号功率(dBm)



L(Δf):在频率偏移Δf=∣fi−fs∣处的相位噪声(dBc/Hz)

B:中频带宽(Hz)

2.4 信噪比恶化计算

接收机总输入噪声:

Ntotal=Nthermal+Nrmi

其中热噪声 Nthermal=−174+NF+10log(B) (dBm)

信噪比恶化量: ΔSNR=10log10(1+Nrmi/Nthermal)

2.5 工程应用公式

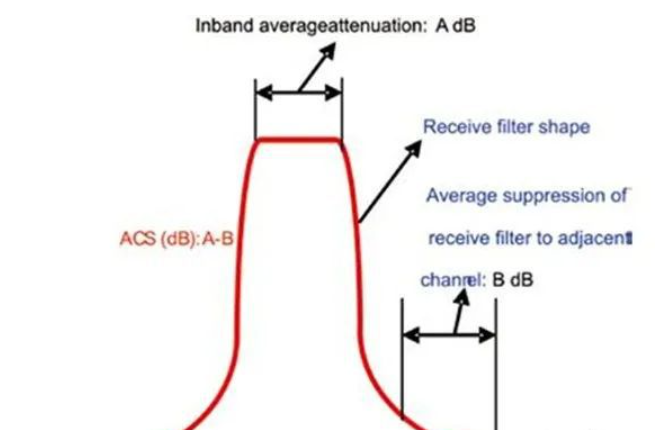

邻道选择性(ACS)计算:

ACS1=L(Δf)−(−174+NF)−Smin

其中Smin为接收机灵敏度(dBm)。

阻塞电平计算: Pblock=L(Δf)−(−174+NF)

、工程影响与优化措施

3.1 关键性能指标

倒易混频直接影响接收机的:

阻塞灵敏度(Blocking Sensitivity)

邻道选择性(Adjacent Channel Selectivity)

动态范围(Dynamic Range)

3.2 改善措施

措施

原理

效果

降低本振相噪

优化VCO设计,提高Q值,降低闪烁噪声

从根本上减少噪声源

前端滤波

在LNA前增加窄带滤波器

抑制干扰信号强度

提高线性度

使用高IIP3的混频器

减少互调产物

自适应增益控制

检测强干扰时降低前端增益

避免混频器过载

、总结要点

本质是相位噪声问题:倒易混频不是非线性产物,而是线性过程的噪声叠加

大信号才能触发:只有强干扰信号才会使本振噪声显著倒易混频

无法通过滤波消除:混入中频的噪声与信号同频,中频滤波器无法抑制

系统设计关键:高动态接收机设计必须优先考虑本振相位噪声指标

通过理论推导、公式计算和仿真验证三者结合,可以准确评估和优化接收系统的倒易混频性能,确保在复杂电磁环境下可靠接收微弱信号。
