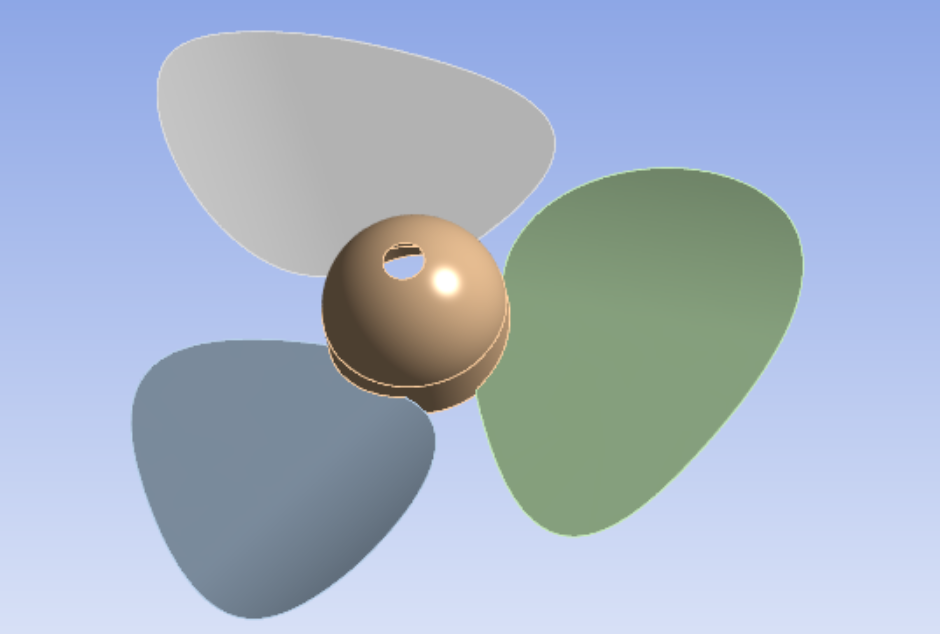

告别手动点选！1段Python脚本，自动化完成ANSYS轴流风扇前八阶模态分析






















def mat_definition(mat2geo_dict):    # 步骤1：获取已加载材料列表    mat_lib = [mat.Name for mat in Model.Materials.Children]    # 步骤2：提取所需材料并去重    mat_needs = list(set(mat2geo_dict.values()))    # 步骤3：校验材料是否存在    isExist_mat = True    missing_mats = []    for need_mat in mat_needs:        if need_mat not in mat_lib:            isExist_mat = False            missing_mats.append(need_mat)    # 步骤4：存在则分配，缺失则报错    if isExist_mat:        for geo_name, target_mat in mat2geo_dict.items():            for part in Model.Geometry.Children:                for body in part.Children:                    if geo_name in body.Name:  # 模糊匹配几何体名称                        body.Material = target_mat    return isExist_mat, missing_mats

Q1: 为什么加「材料存在性校验」？











ns = Model.AddNamedSelection()ns.Name = "ns_center"  # 轴孔位置命名选择ns.GenerationCriteria[0].EntityType = SelectionType.GeoEdge  # 选择几何边ns.GenerationCriteria[0].Criterion = SelectionCriterionType.LocationZ  # Z坐标定位ns.GenerationCriteria[0].Operator = SelectionOperatorType.Smallest  # 最小Z值处（轴孔边缘）ns.Generate()# 施加固定约束到命名选择fixed_support = a nalysis.AddFixedSupport()fixed_support.Location = ns









# 用迭代法求解（适合模态分析，速度更快）an alysis_setting.SolverType = SolverType.Iterative# 求解并生成所有阶次振型an  alysis.Solve()deformation.CreateResultsAtAllSets()an alysis_solution.EvaluateAllResults()

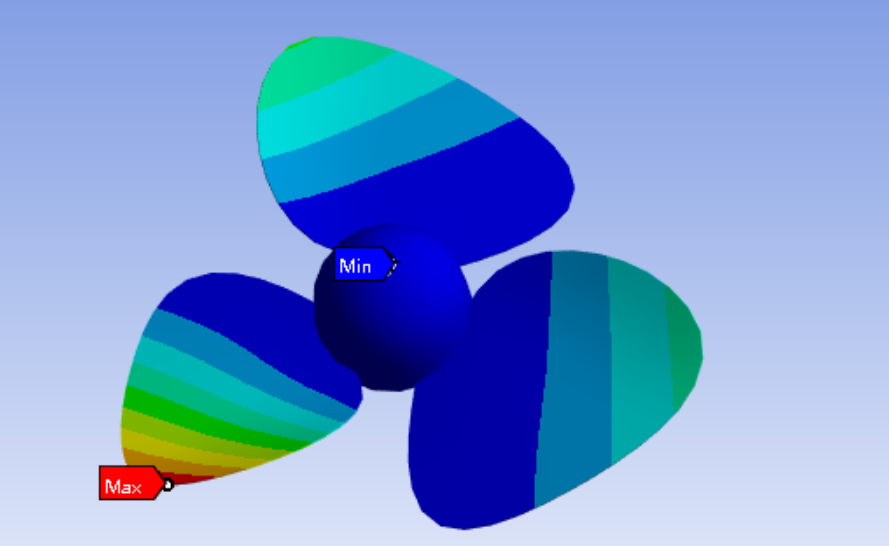

CreateResultsAtAllSets()的作用时自动生成所有阶次的振型云图，避免手动点击 “Evaluate All Results”，节省后处理时间。












































































# encoding: utf-8def mat_definition(mat2geo_dict):    """    批量材料分配函数    参数：mat2geo_dict - 几何体-材料映射字典（dict类型）    返回：isExist_mat - 材料存在性校验结果（bool类型：True=所有材料存在，False=存在缺失材料）；missing_mats - 缺失的材料    """    # 步骤1：获取当前Model中已加载的所有材料名称（从Materials树中读取）    mat_lib = [mat.Name for mat in Model.Materials.Children]  # 提取材料名称列表    print "当前ANSYS材料库中已加载的材料：%s" % mat_lib    # 步骤2：提取映射字典中所需的所有材料（去重）    mat_needs = list(set(mat2geo_dict.values()))  # set去重后转list    print "本次批量分配所需的材料：%s" % mat_needs    # 步骤3：校验材料存在性    isExist_mat = True    missing_mats = []    for need_mat in mat_needs:        if need_mat not in mat_lib:            isExist_mat = False            missing_mats.append(need_mat)    # 步骤4：根据校验结果执行操作    if isExist_mat:        print "\n=== 所有材料已存在，开始批量分配 ==="        for geo_name, target_mat in mat2geo_dict.items():  # 遍历字典项            for part in Model.Geometry.Children:           # 遍历部件                for body in part.Children:                 # 遍历几何体                    if geo_name in body.Name:               # 名称匹配                        body.Material = target_mat          # 核心分配操作                        print "分配成功：几何体「%s」→ 材料「%s」" % (body.Name, target_mat)        print "=== 批量材料分配完成 ==="    else:        print "材料缺失，分配终止！缺失的材料：%s" % missing_mats        print "解决方案：1. 进入Engineering Data模块；2. 补充材料"    return isExist_mat, missing_mats# 初始化collections = [    Model.Mesh.Children,    Model.NamedSelections.Children,    ExtAPI.DataModel.GetObjectsByType(DataModelObjectCategory.FixedSupport),    ExtAPI.DataModel.GetObjectsByType(DataModelObjectCategory.TotalDeformation),]for collection in collections:    for item in collection:        item.Delete()# 材料定义mat_lib = [mat.Name for mat in Model.Materials.Children]mat2geo_dict = {"Fan": "Polyethylene"}mat_check_result, missing_mats = mat_definition(mat2geo_dict)if not mat_check_result:    raise Exception("材料缺失，脚本终止执行，缺失的材料：%s" % missing_mats)# 创建Name Selectionns = Model.AddNamedSelection()ns.Name = "ns_center"ns.ScopingMethod = GeometryDefineByType.Worksheetns.GenerationCriteria.Add(None)ns.GenerationCriteria[0].EntityType = SelectionType.GeoEdgens.GenerationCriteria[0].Criterion = SelectionCriterionType.LocationZns.GenerationCriteria[0].Operator = SelectionOperatorType.Smallestns.Generate()# 求解方法设置为迭代法an alysis = DataModel.A nalysisList[0]an alysis_setting = ana lysis.A nalysisSettingsana lysis_setting.SolverType = SolverType.Iterative# 创建固定约束fixed_support = an alysis.AddFixedSupport()fixed_support.Location = ns# 插入后处理an alysis_solution = a nalysis.Solutiondeformation = an alysis_solution.AddTotalDeformation()# 求解an alysis.Solve()# 后处理求模态振型deformation.CreateResultsAtAllSets()a nalysis_solution.EvaluateAllResults()

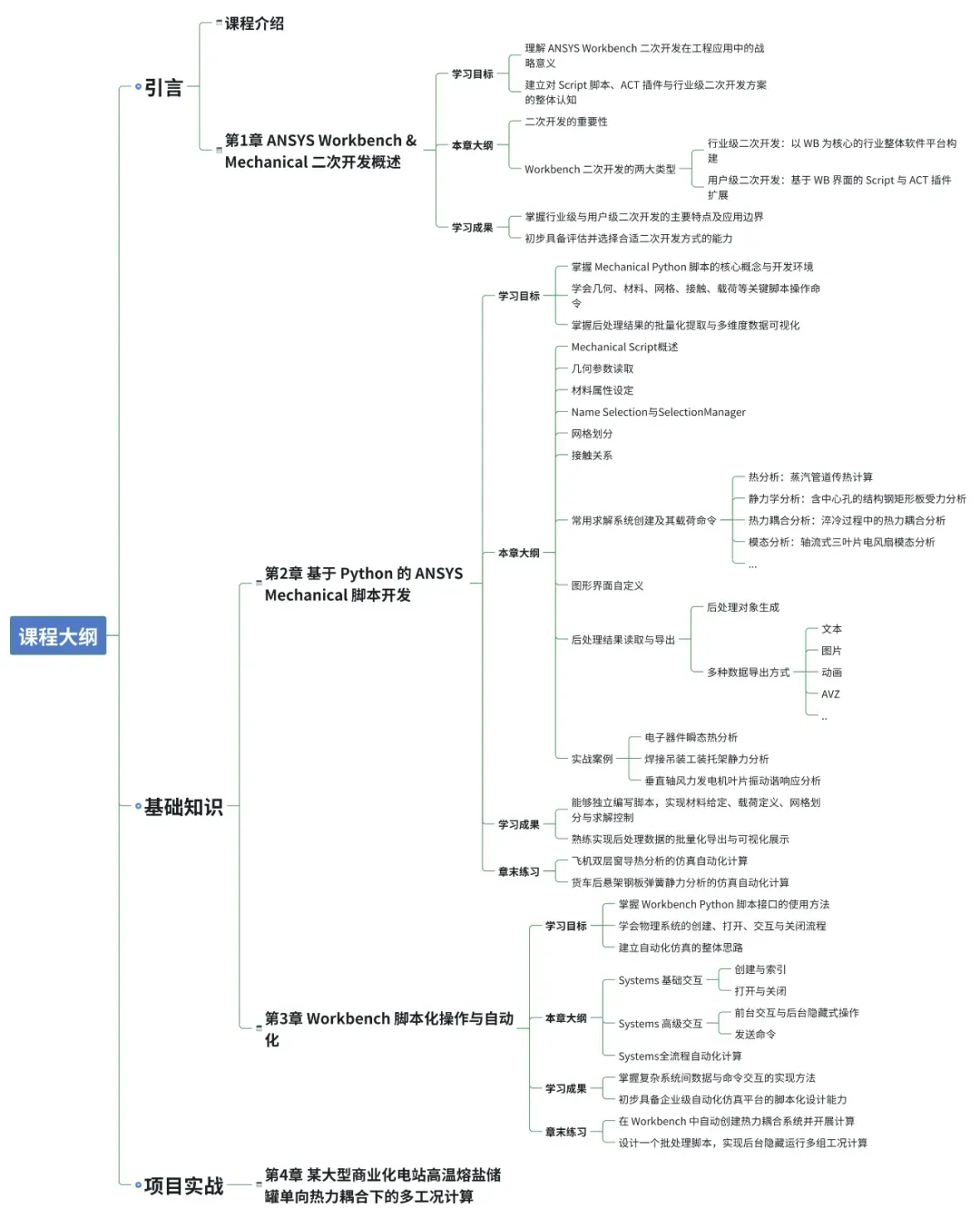

以下是课程大纲及主要内容：
