静音之道：详解转子与定子辅助槽如何“精雕”电机NVH
一、 噪音之源：难以消除的电磁力波
永磁同步电机的电磁噪音，本质上是作用在定子铁芯上的径向电磁力波激发了结构振动所致。定子主槽（用于放置绕组）和转子磁极的存在，使得气隙磁导不均匀，产生丰富的磁场空间谐波。这些谐波相互作用，形成阶次各异、频率不同的径向力波。当力波的频率与定子机壳结构的固有频率重合时，便会引发剧烈共振，产生可闻噪音。
传统的降噪手段，如选择高阶次力波的极槽配合（如8极48槽）和采用转子斜极，能从大方向上有效抑制噪音。而辅助槽技术，则是在此基础上进行的“精准打击”。

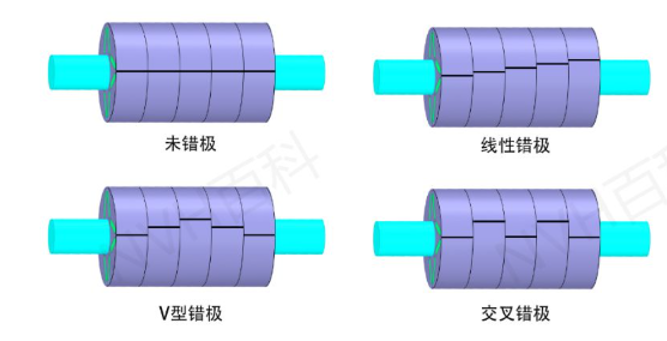

图1 转子斜级类型
二、 转子冲片外径辅助槽：主动出击的“谐波杀手”

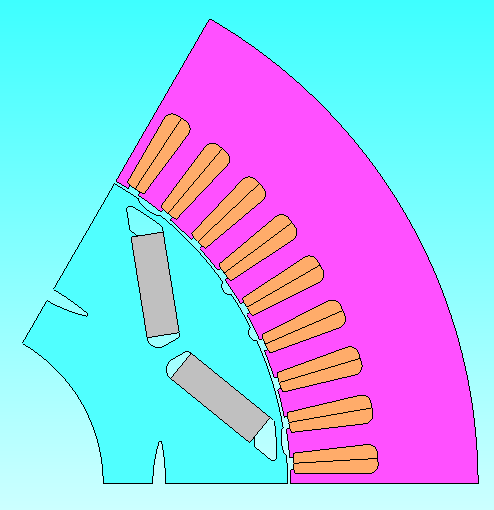

如示意图所示，转子辅助槽通常开设在永磁体磁极之间的区域（即隔磁桥或极间区域），是一系列精心排布的小槽。

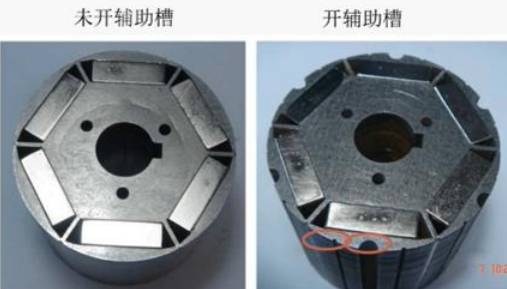

图2 转子冲片辅助槽
1. 工作原理：谐波抵消
其核心思想是 “以毒攻毒” 。通过精确计算这些辅助槽的尺寸、数量和位置，可以使其在气隙磁场中引入一个特定的谐波分量。设计目标是让这个新引入的谐波，与由定子主槽引起的主要有害谐波幅值相等、但相位相反。两者在气隙中叠加后相互抵消，从而从源头上削弱了导致噪音的激振力。
2. 技术优势
精准高效： 像“精确制导导弹”，能针对特定的噪音阶次进行有效抑制。
影响甚微： 由于槽体很小且位于非关键磁路区域，对电机的平均转矩和功率密度影响可忽略不计。
工艺可行： 在转子冲模上实现这些槽的加工并不复杂，成本增加有限。
3. 设计挑战
其效果对参数极其敏感，设计完全依赖于精确的电磁场有限元分析进行参数化优化。若设计不当，反而可能引入新的谐波问题。
三、 定子冲片辅助槽：平滑过渡的“缓冲大师”

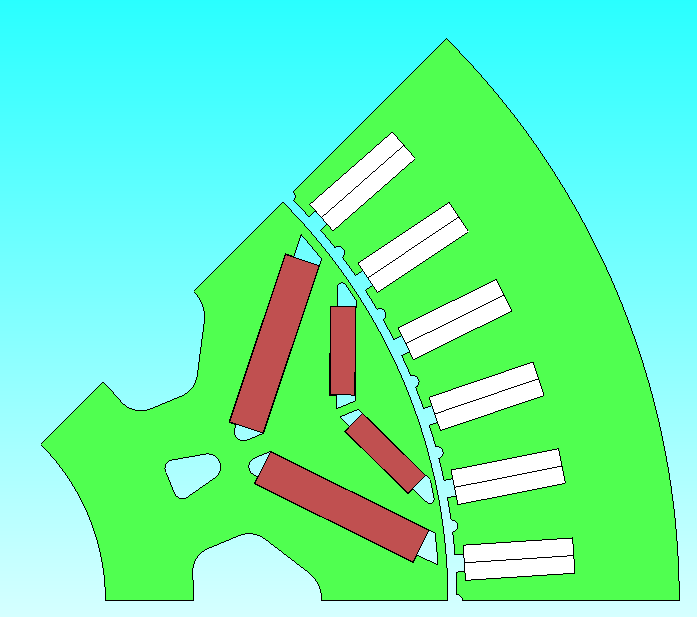

而定子辅助槽，则开设在定子齿的顶部（齿顶），如示意图中齿顶的小凹槽。
图3 定子冲片辅助槽
1. 工作原理：磁导平滑

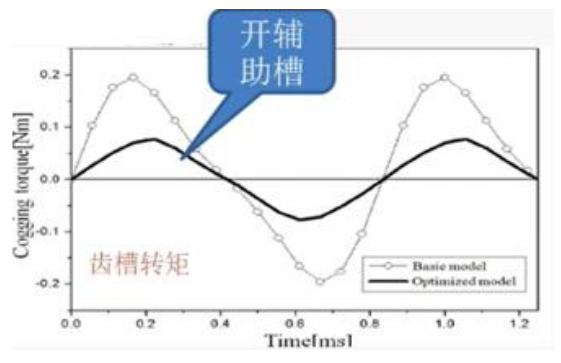

它的主要作用是平滑由定子主槽开口引起的气隙磁导突变。可以将一个大的磁导变化台阶，“修饰”成多个连续的细小台阶。这种渐变效应能显著降低齿槽转矩——即电机不通电时转子旋转感受到的顿挫感。齿槽转矩是低速振动和噪音的主要成因之一。
2. 技术优势与局限
优势： 能有效改善低速平稳性，对削弱特定力波也有一定效果。
局限： 相比转子辅助槽，其应用需更加谨慎。因为它毕竟在定子侧微调了磁路，可能会轻微增加漏磁，对扭矩密度和效率有潜在的微小负面影响。因此，在追求极致功率密度的驱动电机中，其应用不如转子辅助槽广泛。
四、 协同设计：1+1>2的静音之道
最优秀的设计往往是转子与定子的协同优化。通常的流程是：
战略定型： 优先选择NVH特性优良的极槽配合。
基础优化： 应用转子斜极技术，大幅平滑转矩脉动。
精细调校： 首先利用转子辅助槽进行主力的谐波抵消，如果仍有特定阶次的噪音问题，再考虑在定子齿顶开设辅助槽进行微调，实现“精准互补”。
结语
转子与定子上的辅助槽，虽是小尺寸的“微操”，却是体现电机NVH设计深度的关键细节。它们如同一位精益求精的工匠，在微观尺度上“精雕细琢”气隙磁场，将有害的谐波“抚平”或“抵消”。正是通过这些不懈的技术追求，才使得现代新能源汽车驱动电机在拥有强大动力的同时，也能为我们带来耳语般宁静的驾乘体验。随着仿真技术的进步，这类精细化的设计将变得更加普及和高效，持续推动电机性能向静音、高效的巅峰迈进。
