高速叶轮机械离心力失效分析UMAT技术

1小时前浏览32


叶轮机械知多少

在高端能源动力领域,叶轮机械是心脏中的心脏,它们承担着能量转换的重任,没有他们就没有大飞机的航空发动机,也没有我们055大驱的燃气轮机。尤其在能源领域,火力发电所使用的汽轮机,压缩空气储能系统的膨胀机都是的大尺寸的高速叶轮机组,负责几百兆瓦的能量输出。

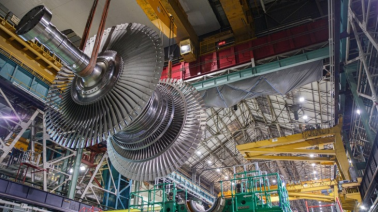

大尺寸叶轮机组

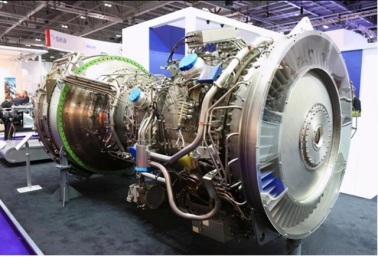

舰载燃气轮机[1]
欲戴王冠,必承其重。作为如此大的能量转换载体,如果自身的刚度强度不够,是无法承担这一重任的。


大尺寸高速叶轮机组,尤其是末级叶片的尺寸长,往往还存在叶冠,这使得高速旋转工况下叶片受到离心力较大,长期工作存在断裂的风险。

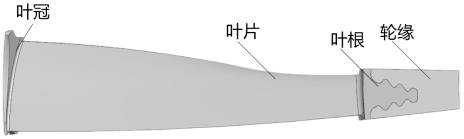

末级叶片模型[2]


大尺寸叶片的高速旋转破坏试验,受限于设备和尺寸,一般难以开展。因此仿真成了评估叶片结构安全的首选。


仿真思路

目前,对于末叶片的失效分析一般采用强度校核方法,即通过仿真得到模型中的最大应力,然后根据材料的屈服或极限强度来完成强度校核。


然而由于末叶片中叶片与叶根的过渡区域、叶片与叶冠之间的过渡区域、相邻叶冠之间的接触区域等位置结构复杂,经过网格离散处理后均会存在一定的应力集中,会在局部单元出现“假性”的大应力结果,严重影响校核结果的真实性。


针对上述问题,笔者引入渐进损伤的方法研究末级叶片的失效。


将结构的总外载荷分为n级进行逐级加载;
  • 每级加载完成后,基于失效判据对所有单元进行校核。
  • 如果单元发生破坏,将该单元材料性能折减为一个小值;
  • 继续加载,当失效单元达到一定数量时,结构不具备继续承载的能力,此时仿真结果发散或载荷-位移曲线出现明显突变,表明结构失效。


将渐进损伤方法与叶片材料弹塑性本构相结合,在ABAQUS UMAT子程序中进行材料本构的定义,UMAT子程序[2]逻辑如下图所示。





本构模型

对于金属材料,我们需要在本构模型中考虑弹塑性、渐进失效行为。


采用各向同性硬化弹塑性模型来模拟材料的弹塑性行为,具体使用的J-C(Johnson-Cook)屈服模型。



采用2个判据进行单元失效判断,满足其中一个判据即认为单元失效:(1)应力判据,当应力大于材料破坏应力时,认为单元失效;(2)应变判据,当应变大于材料极限应变时,认为单元失效。


在完成结构仿真后,通过后处理采用如下判据进行结构失效判断最终失效载荷应取3种原则所得数据的保守值:(1)失效单元数量突增;(2)载荷位移曲线出现明显拐点;(3)失效引起仿真迭代发散。




结果

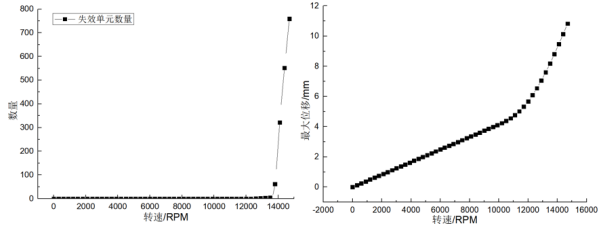

统计了失效单元变化趋势与以及载荷位移曲线拐点,取更保守的载荷位移曲线拐点作为失效点。

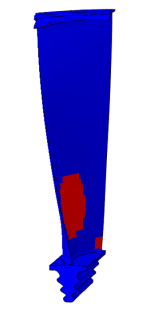

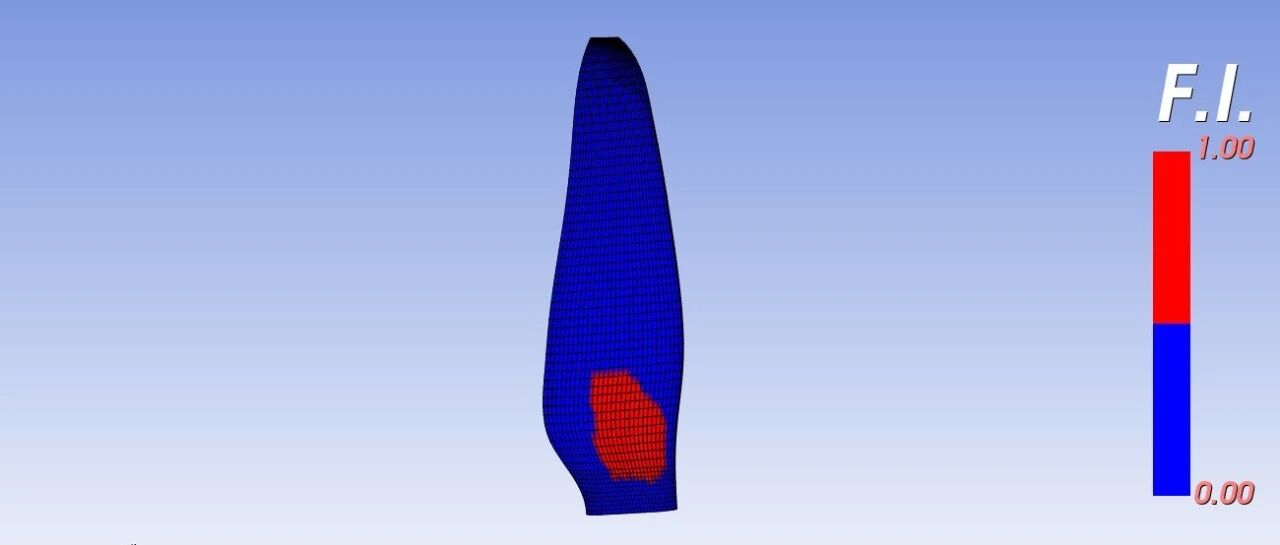

失效区域预测如下,失效部位主要集中在根部区域。对照国外类似构型的试验可以看出,失效区域位置预测还是比较准的。

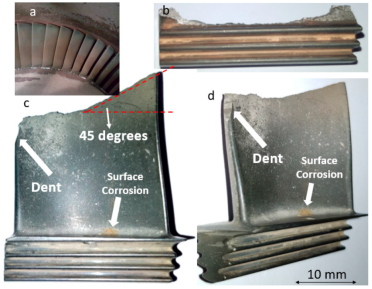

国外试验[3]
