机构展开中的Hinge连接单元的两种用法:铰链展开锁定、“拧瓶盖式”压紧释放

精品
作者优秀平台推荐
详细信息
文章亮点
作者优秀
从业经验5+年/博士学历/特邀专家/独家讲师
平台推荐
内容稀缺
7小时前浏览10

在前一篇《使用Abaqus显式动力学分析模拟采用Hinge连接单元的铰链机构展开中介绍了使用Hinge连接单元实现机构同步展开的仿真过程。

这一篇将介绍使用Hinge连接单元实现机构分步展开过程,即机构不同部分按照规定的时序依次展开。为此特意使用Hinge连接单元模拟“拧瓶盖式”解锁。

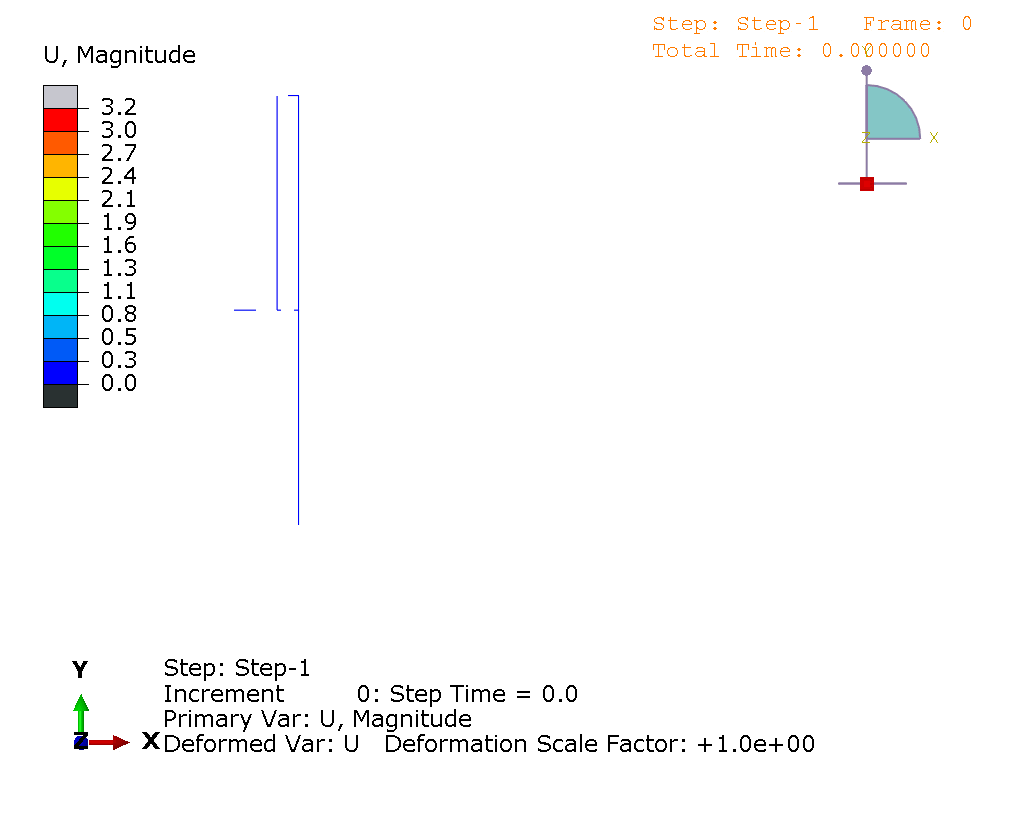

先看一个动图,简单起见,沿用前一篇模型并进行简化,竖直两杆在“压紧”状态下先整体转动90°并将转动铰链锁定,长杆与短杆解锁,长杆展开180°并锁定。

开始整活。

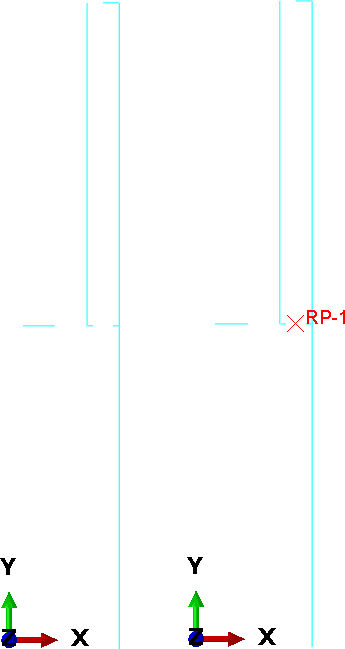

Step-1,准备梁单元模型。创建一个Wire Part,画几条线。划分网格,单元类型B31Explicit,材料、截面、梁单元方向定义略。装配后,在两竖线中间创建RP-1,作为压紧-解锁点。

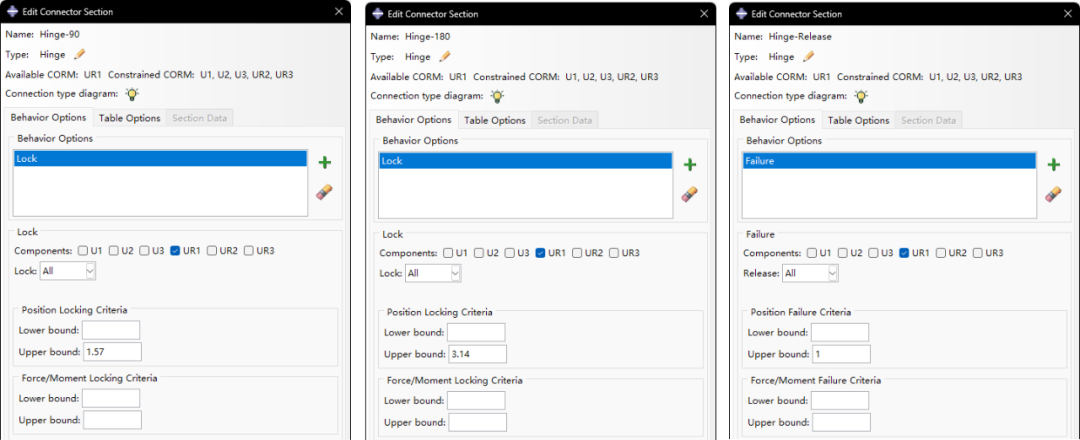

Step-2,定义连接单元。定义3个Hinge类型的连接单元截面,1个90°锁定,1个180°锁定,1个转动1弧度失效。

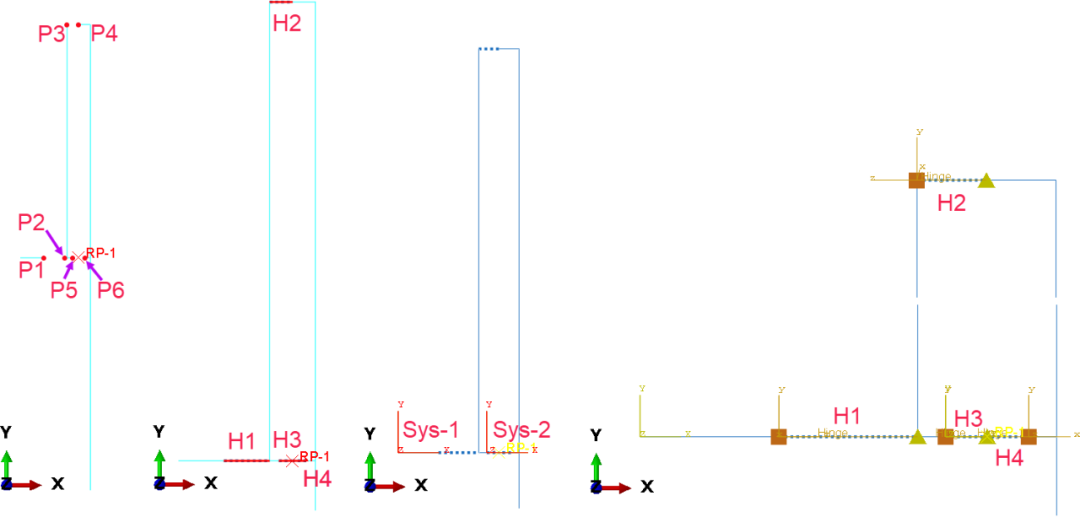

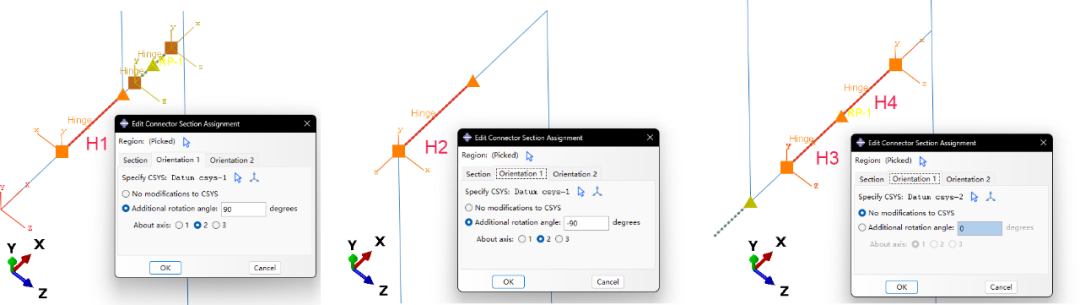

Step-3,连线、赋连接单元截面。在Interaction模块,创建Wire。依次创建4条线H1、H2、H3、H4,其中,H1:P1-P2;H2:P3-P4;H3:P5-RP1;H4:P6-RP1;注意点的顺序。Sys-1为装配自动创建的坐标系。以P5为原点,创建坐标系Sys-2,各轴向与Sys-1相同。给Wire赋Hinge截面,H1:Hinge-90;H2:Hinge-180;H3/H4:Hinge-Release。注意,H1、H2方向均选Sys-1,但分别绕2轴(Y轴)转90°、-90°。H3、H4方向选Sys-2,即铰链绕Sys-2的X轴转动。

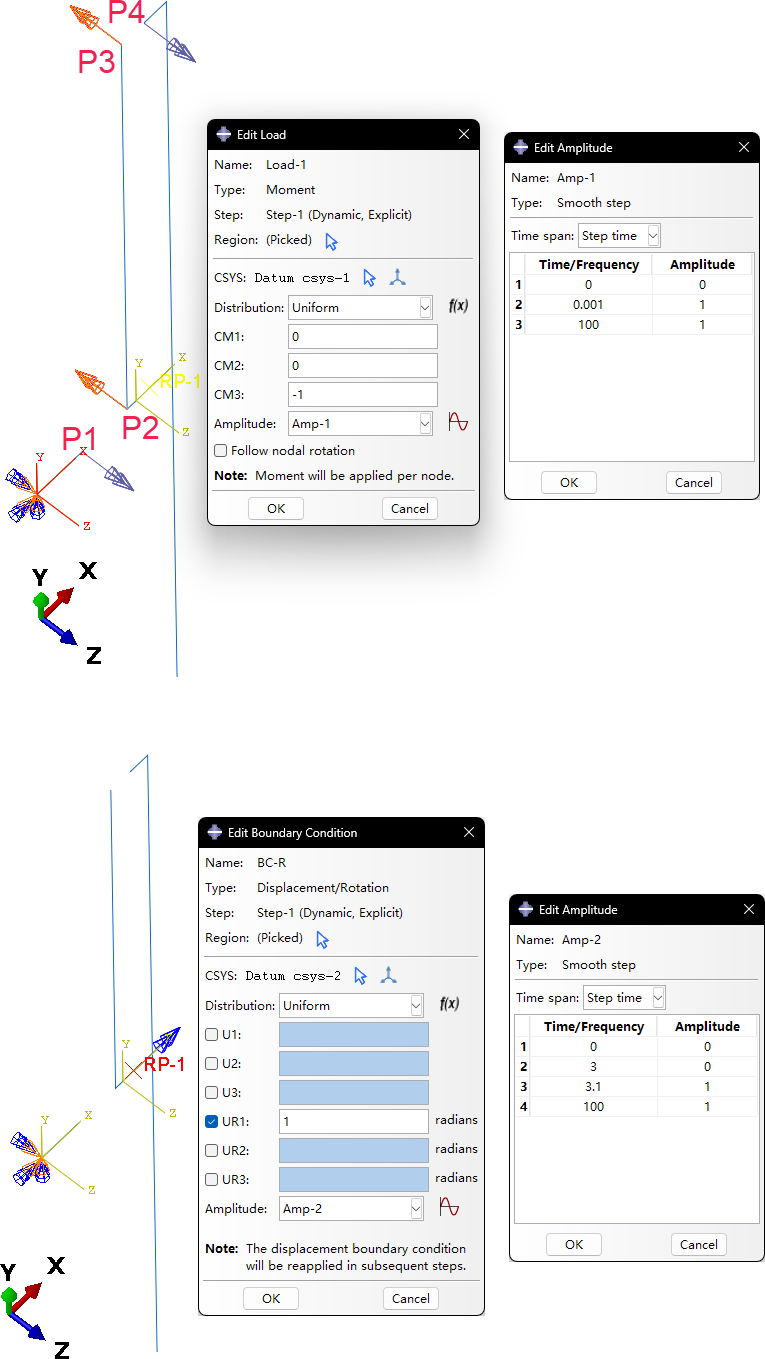

Step-4,创建分析步、加载、提交分析。创建Dynamic(Explicit)分析步,定义想要的场输出变量、历史输出变量。定义Smooth step幅值曲线,对P2、P3点施加Sys-1坐标系下绕Z轴的负力矩,对P1、P4点施加Sys-1坐标系下绕Z轴的正力矩。对RP-1点施加Sys-2坐标系下绕X轴的正角位移(“拧瓶盖”),通过Amp-2幅值曲线,控制在3.1秒时触发H3、H4连接单元的失效条件。创建分析作业,提交分析。
结束。未尽细节详见前篇使用Abaqus显式动力学分析模拟采用Hinge连接单元的铰链机构展开

思考:H3、H4两个Hinge对顶有啥好处?其中一个Hinge换成Coupling约束,放开UR1自由度可否?其实,前一篇也可以用隐式动力学计算,本例呢?
