一张原理图，讲透POE设计的那些门道
文末附<POE原理图设计检查指南>完整版PDF文档获取方式。
01
POE基础：让网络线同时传输电力和数据
如果你曾经安装过网络摄像头或者无线AP，应该遇到过这样的困扰：设备需要接电源，但附近没有插座，拉电线又麻烦又影响美观。POE技术就是为了解决这个问题而生的。

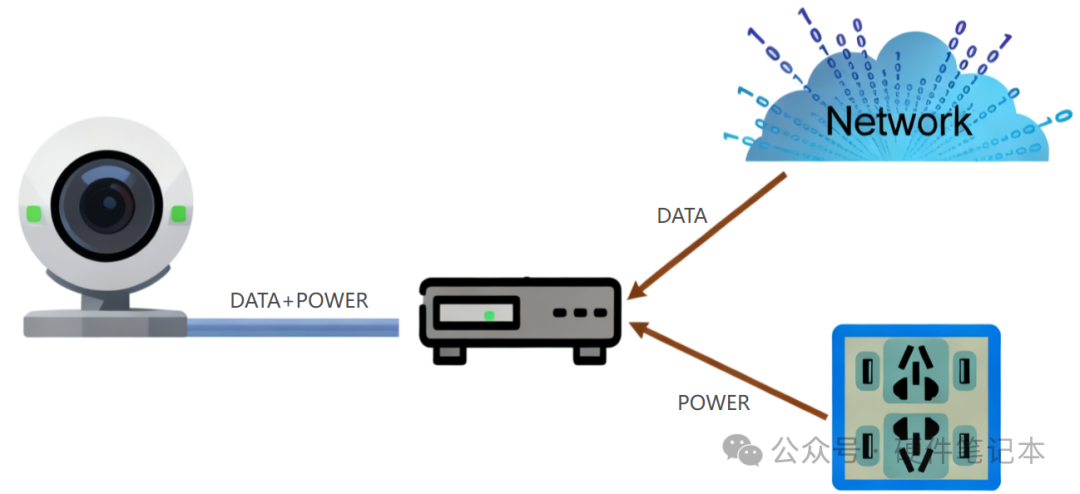

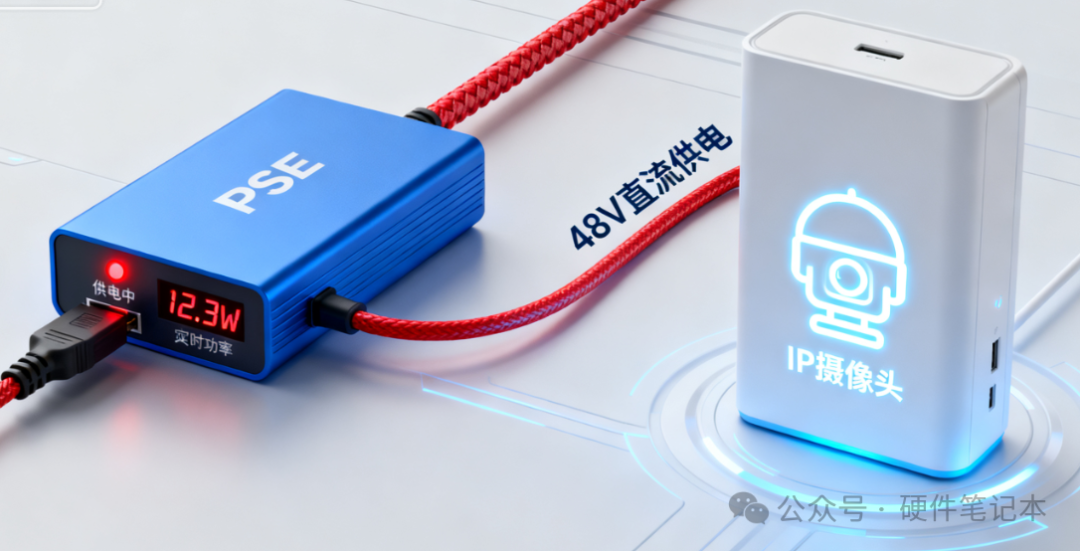

PoE的全称是Power over Ethernet，中文叫“以太网供电”。简单来说，它就是通过我们平常使用的网线，同时传输数据和电力。最远传输距离能达到100米，完全能满足大多数场景的需求。

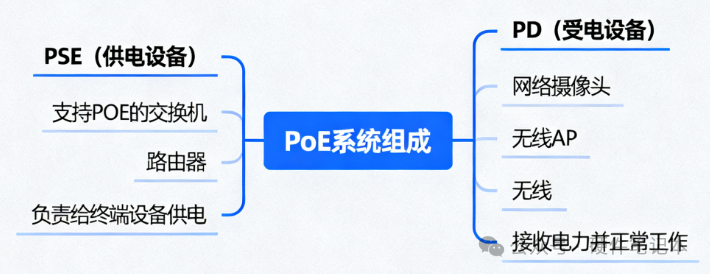

PoE系统的基本组成：
PSE（供电设备）：比如支持POE的交换机、路由器，负责给终端设备供电；
PD（受电设备）：比如网络摄像头、无线AP，接收电力并正常工作。
POE的两种供电方式：
1、模式A：通过网线中的1、2、3、6这四根线传输电力，同时传输数据；
2、模式B：通过4、5、7、8这四根空闲线传输电力。
现在的PoE技术已经相当成熟，有国际标准确保不同厂家的设备能够互相兼容。
从最早的802.3af标准（POE，最大功率15.4W），
到后来的802.3at（POE+，最大功率25.5W），
再到最新的802.3bt（POE++，最大功率71.3W），功率越来越大，能支持的设备也越来越多。
PoE的供电过程可以分为四个阶段：
检测阶段，分级阶段，供电阶段和断开检测。

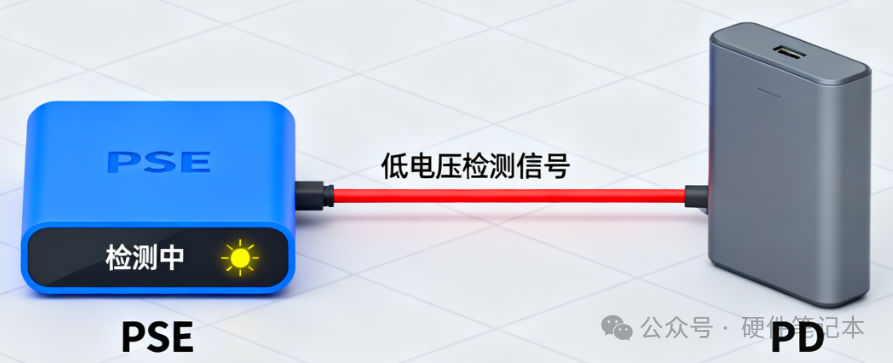

1、检测阶段：供电设备先“试探”一下对面是不是支持PoE的设备，避免把48V电压加到不支持的设备上造成损坏。

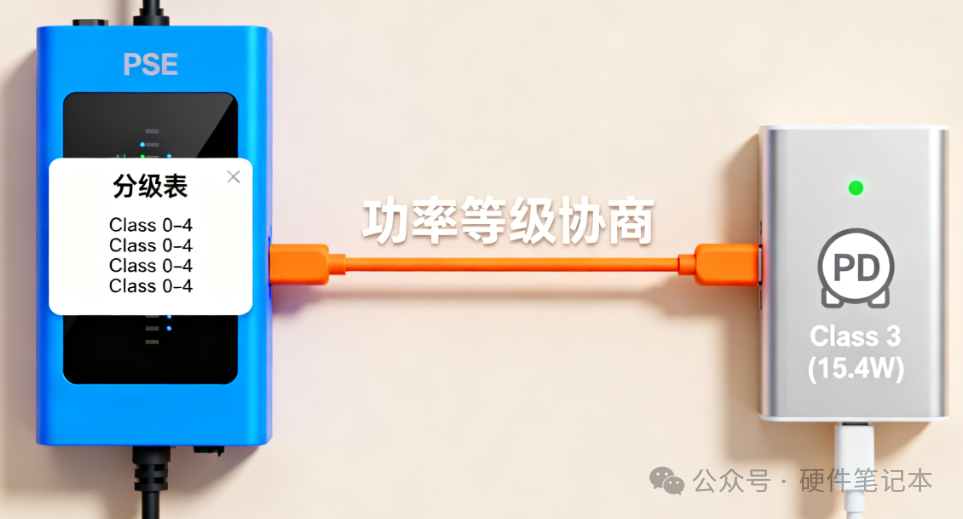

2、分级阶段：确认是PoE设备后，询问需要多大的功率，便于系统对咱们的电源进行管理。
3、供电阶段：PSE和PD成功“握手”并确认功率需求后，稳定的电力供应就开始了。在整个供电过程中，PSE会持续监控每个端口的状态，提供欠压和过流保护，确保连接设备的安全稳定运行。

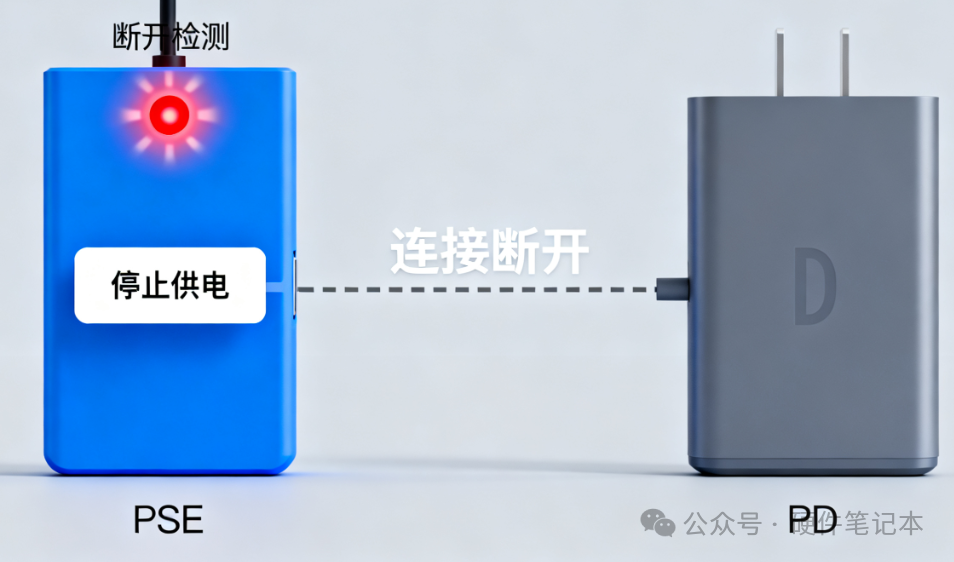

4、断开检测：设备断开后自动停止供电。
02
POE PD原理图设计要点
接下来我们重点聊聊POE受电设备（PD）的原理图设计。德州仪器的《POE PD原理图审查指南》给出了非常实用的设计指导，我把其中的关键点给大家梳理一下。
1、输入电路设计
输入电路是POE设计的重中之重，它直接关系到设备能否被正确识别和稳定供电。
网络变压器设计：
变压器要把数据和电力分开处理；

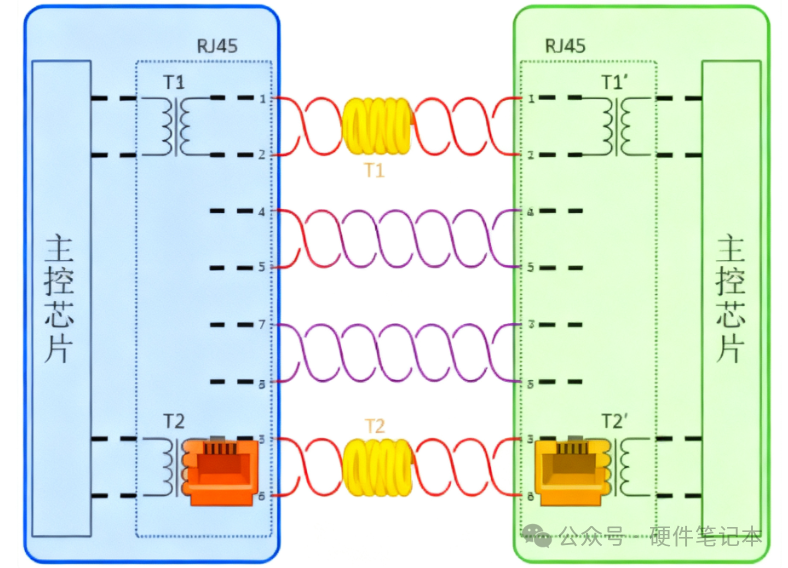

线对连接必须正确：1和2是一对，3和6是一对，4和5是一对，7和8是一对；
有的变压器数据侧没有电感，这点要特别注意。

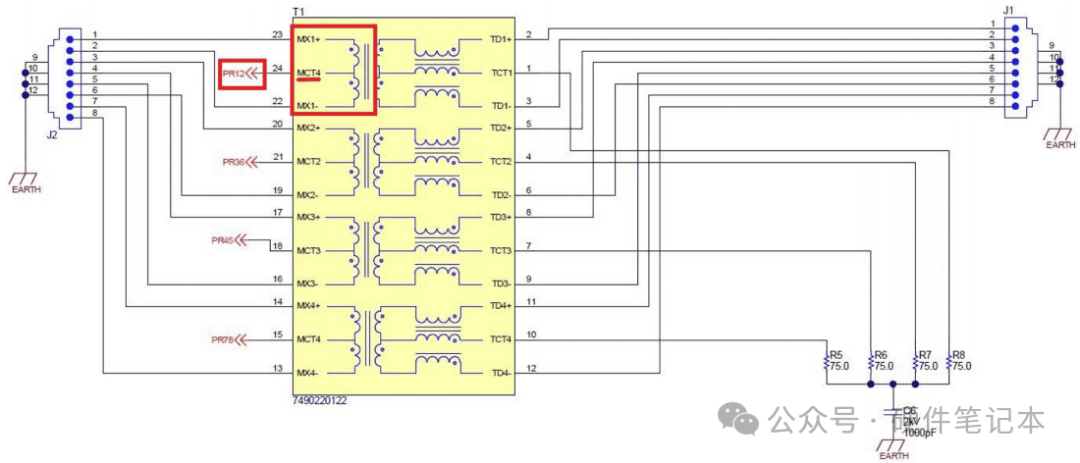

Bob-Smith端接：

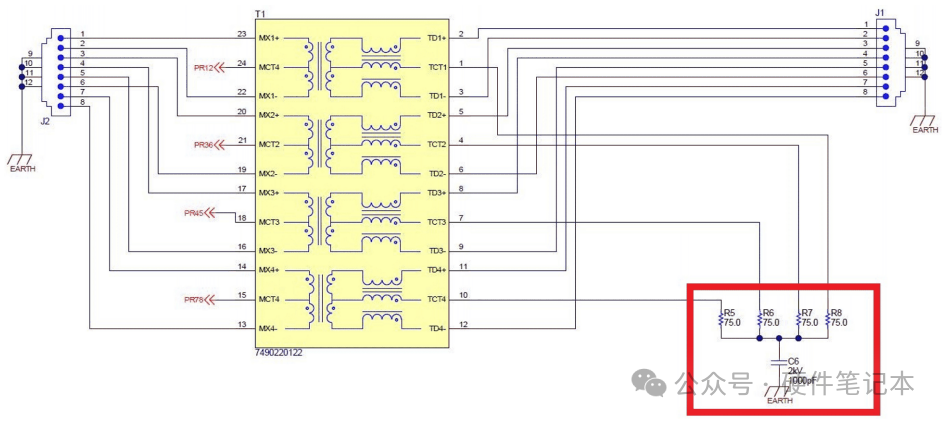

这个设计很关键，如果没有正确端接，POE可能无法 正常检测到设备。具体做法是在每对线上接一个75欧姆电阻和1000pF电容到地。如果设备有金属外壳，就接到外壳地；如果没有，就接到次级地，但这时候输入端要加共模扼流圈。

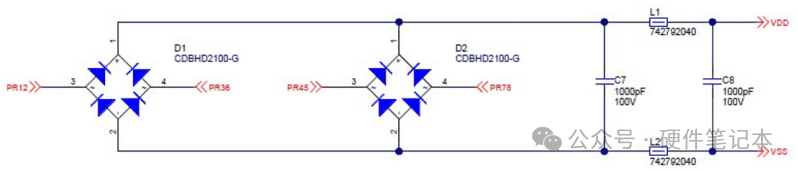

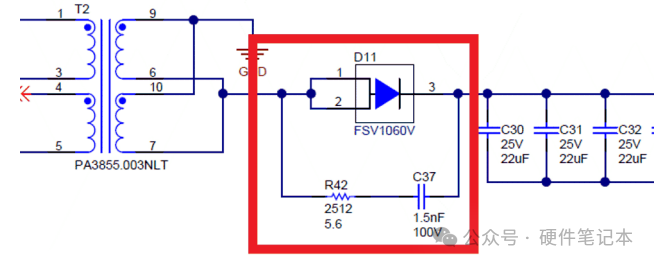

整流桥选择：
13W以下的小功率设备，用分立二极管桥就可以，成本低；
25W以上的设备，建议用MOS管或者集成方案，因为电流大了，二极管的损耗会很明显；
51W以上的设备，基本上必须用MOS管方案了。
举个例子，TPS23730EVM-093这个51W的设计就用了混合桥方案。选择整流器件时，一定要确保它能承受最大电流，简单算法就是把计算出来的最大电流乘以2来选择器件规格。
输入保护设计：

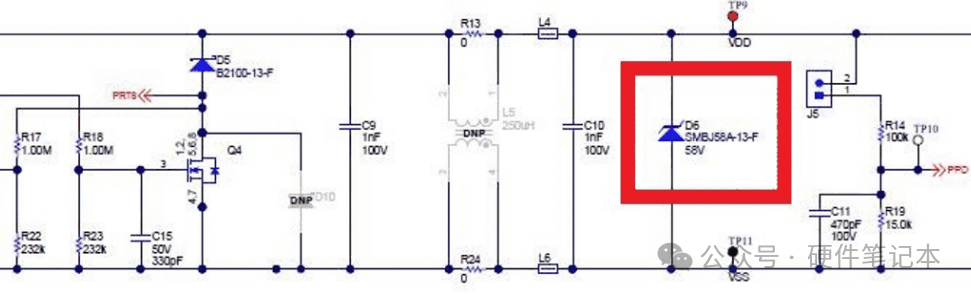

TVS二极管是必须的，推荐用SMAJ58，它的钳位电压在92V左右。为什么是58V？因为PoE IC的VDD_VSS绝对最大电压是100V，98V的钳位电压太接近极限了。

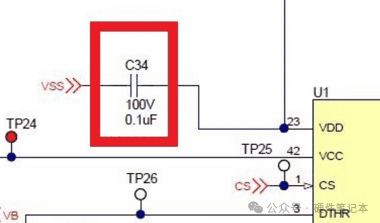

VDD和VSS之间还要加0.1μF的旁路电容。
输入电容选择：

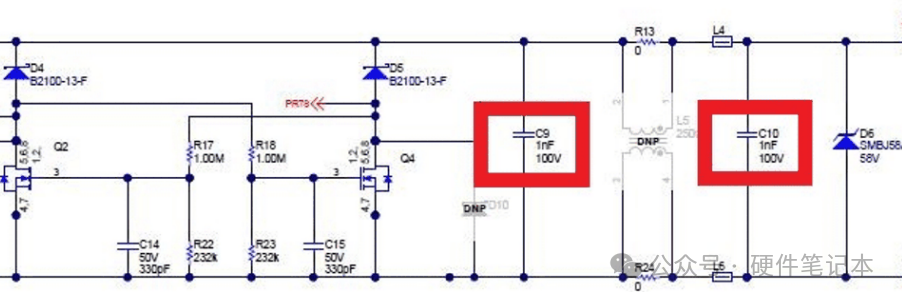

IEEE标准要求输入电容不能超过120nF，否则检测会失败。这点要特别注意，很多人在这里栽跟头。
2、DC-DC转换器设计
DC-DC转换器把POE输入的44-57V电压转换成设备需要的各种电压，比如12V、5V、3.3V等。

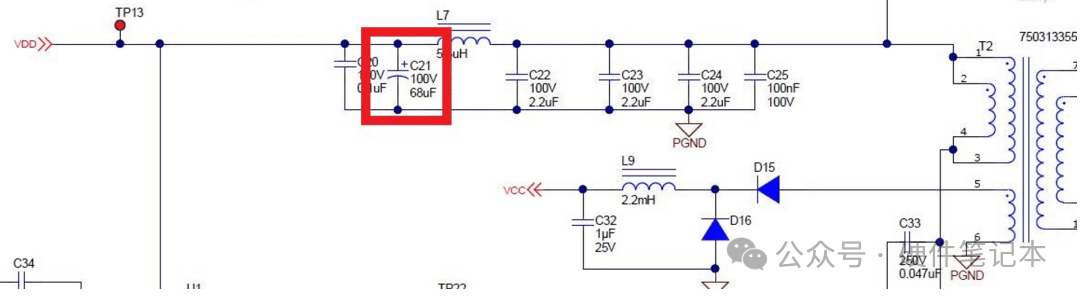

输入大容量电容：
这个电容负责为DC-DC转换提供足够的能量储备，最好用电解电容，因为需要一定的ESR。

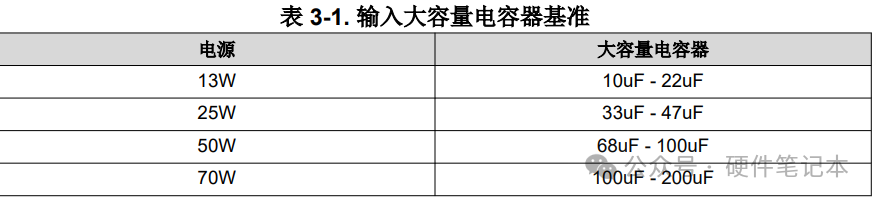

容值选择有个参考范围：
如果要用陶瓷电容，建议在电容组和RTN之间串一个1欧姆电阻，便于启动。

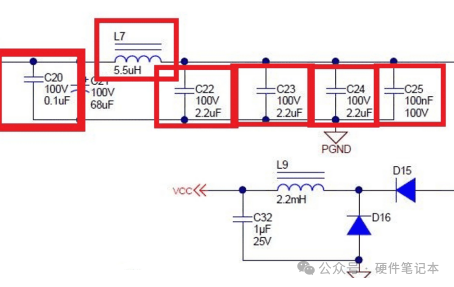

输入滤波器：
虽然从标准角度说是可选的，但强烈建议加上。包括VDD-RTN之间的小电容和电感，这能有效减少输入纹波，进而降低输出纹波。

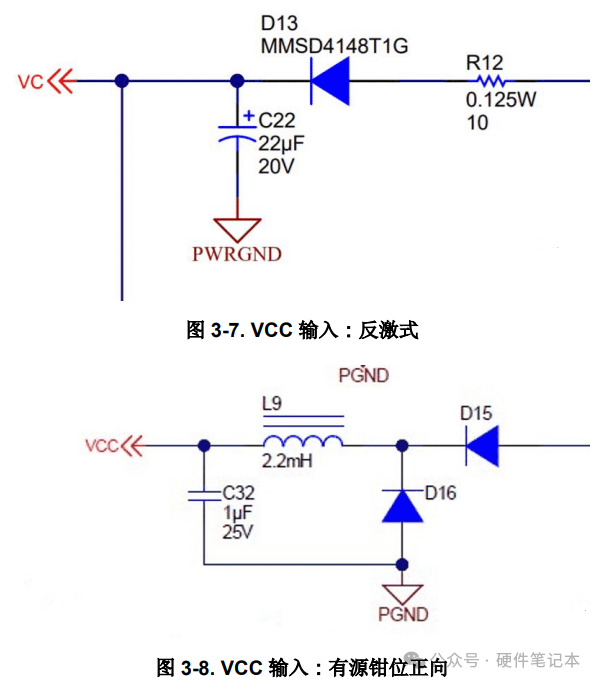

VCC电源设计：
这是给DC-DC控制器IC供电的电源，不同的IC方案要求不同：
TPS2373x系列只需要1μF电容
TPS2375x系列（除了23755和23758）需要22μF电容，最好用电解电容
对于有源钳位正向拓扑，还需要2.2mH的电感和两个二极管来减少纹波。
电流检测：
在初级FET的源极要加电流检测电阻，通常小于1欧姆，封装至少1206。还要为斜坡补偿留出位置，通常是一个电阻串联一个电容接到CS引脚。
3、次级侧设计
次级侧设计很大程度上取决于你用的拓扑结构。

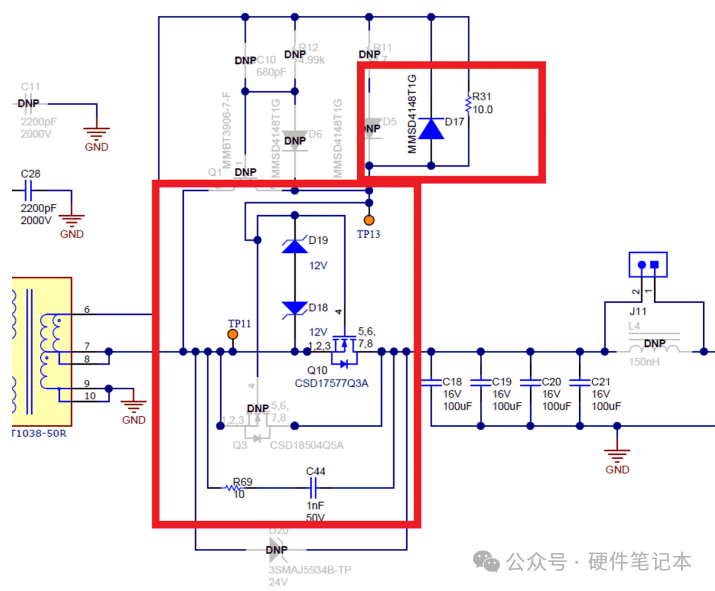

二极管反激设计：
要确保二极管有足够的电压和电流余量。可以通过变压器匝数比、输出电压和占空比来计算需要的规格。
同步反激设计：
5V及以下输出常用同步整流；
MOSFET的VDS要根据输出电压选择：5V输出用30-40V，12V输出用60-100V；
栅极电荷要尽量低。

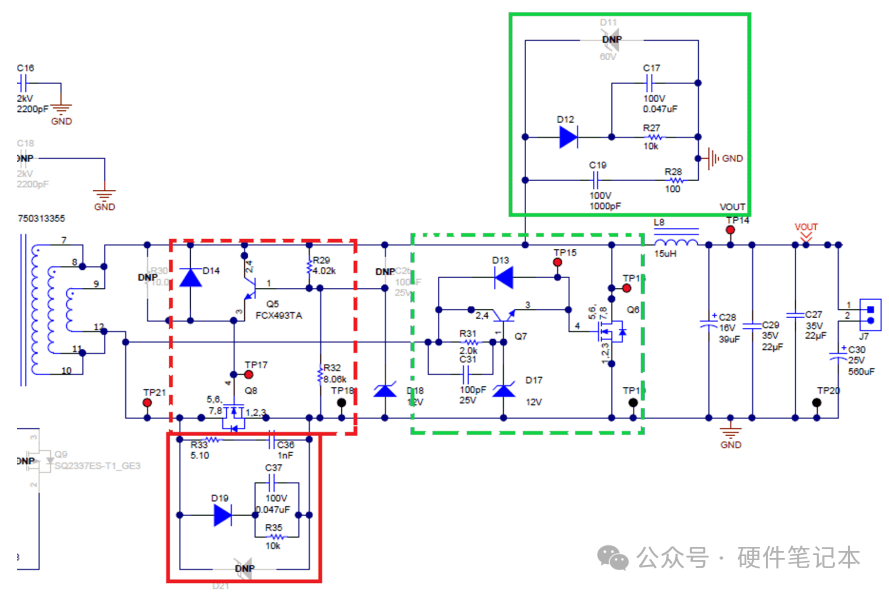

有源钳位正向拓扑：

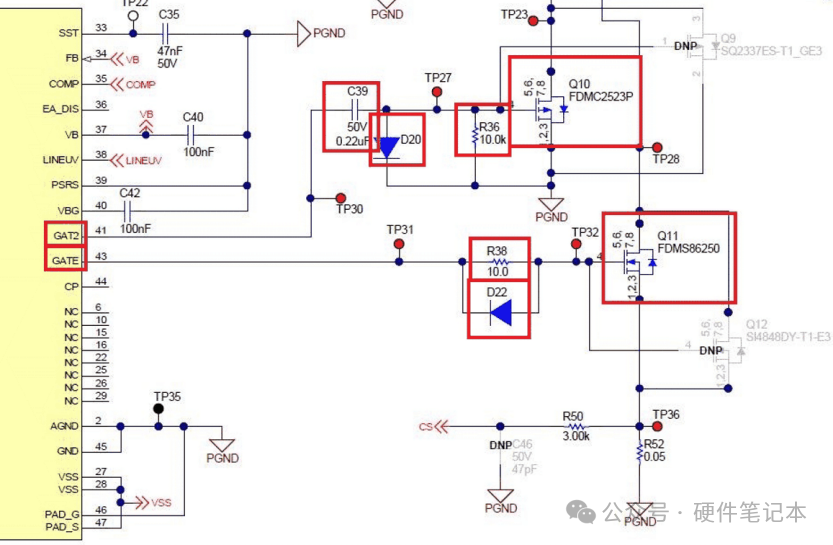

这是最复杂的设计，两个MOS管要精确同步工作。栅极驱动电路特别重要，在12V输出设计中两个MOS管都需要栅极钳位。
4、 反馈环路设计
反馈环路采用电流控制模式，这样能得到比较好的频率响应特性。
基准选择：

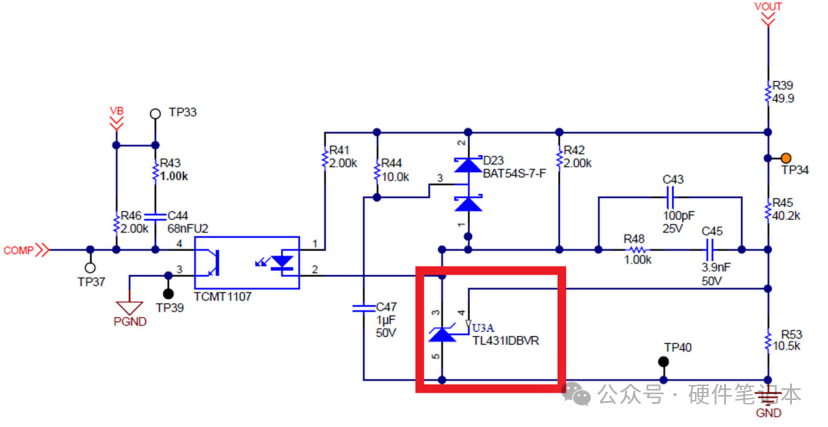

高于5V的输出用TL431
5V及以下用TLV431
保护措施：
要加真正的保护二极管，不是普通的齐纳二极管；
次级侧要加软启动电路（10k电阻+1μF电容）；
光耦的电流传输比（CTR）要选80%-160%范围的，比如-A档的器件。
小结
PoE PD设计需要综合考虑很多因素。从输入检测到DC-DC转换，从初级侧到次级侧，每个环节都要精心设计。
记住几个关键点：
输入电路要严格遵循IEEE标准；
变压器尽量用验证过的设计；
元器件选择要留足够余量；
反馈环路要稳定可靠；
布局布线要合理。
虽然POE设计有一定难度，但只要按照规范一步步来，参考成熟的设计方案，就能做出稳定可靠的产品。希望这篇文章能帮助大家在POE设计中少走弯路，做出更好的产品！
