本文基于CST PCB Studio软件模块对USB3.1信号仿真Step演示，它涵盖了从模型准备、求解器设置、S参数、TDR、眼图分析和设计优化的全过程。通过这样的仿真，你可以在物理样机生产前，有效地评估和优化USB3.1设计，及时发现并修正信号完整性和潜在EMI问题，从而提升产品可靠性，缩短开发周期。其中，如有不当，欢迎工程师朋友批评指正，冀以共同进步。

如何利用CST PCB Studio开始仿真

以USB3.1的串行链路仿真为例，一个完整的仿真操作流程如下：

1、仿真前期准备

（1）模型导入与处理：

通过CST PCB Studio的EDA导入功能，直接导入USB3.1 PCB的设计文件。

（2）材料与叠层设置：

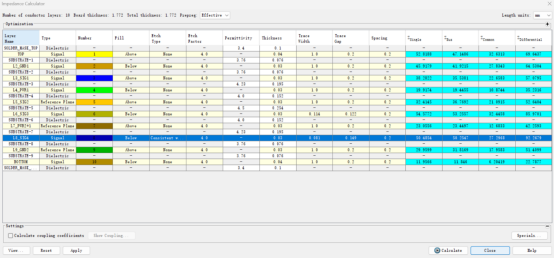

准确设置PCB的层叠结构，包括每层介质的厚度、介电常数和损耗角正切等。

（3）关键元器件建模：

芯片：为USB3.1主机控制器和设备端分配IBIS模型，以精确模拟芯片I/O缓冲器的行为。

连接器：连接器引脚和焊盘封装对阻抗连续性影响很大，需要引入模型的S参数。

交流耦合电容/共模电感：可以使用集总元件等效电路或S参数模型来表示。

2、仿真设置要点

（1）端口设置：

在USB差分对的两端设置差分端口。端口的参考阻抗通常设置为90Ω，以匹配USB3.1差分线的特性阻抗要求，也可根据设计测试需求，设置为100Ω。

（2）求解器选择：

根据仿真目标选择合适的求解器：

传输线法基于2D截面场求解，速度快，但无法分析3D不连续性，适合分析没有过孔和连接器等3D效应的均匀传输线；

3DPEEC法基于部分元等效电路法，全波3D求解，能分析复杂3D结构，适合分析包含过孔、连接器等3D结构的完整信道，精度高。

（3）仿真参数配置：

频率范围：USB3.1 Gen2（10 Gbps）的奈奎斯特频率为5 GHz，仿真频率上限建议设置为15-20 GHz（至少到三次谐波）以保障时域波形重建的准确性。

激励信号：时域仿真时可选用 PRBS 码型，例如 PRBS-15，码型长度需足够长以覆盖信道响应。

3、仿真结果分析

（1）S参数分析：

差分插入损耗：评估信道损耗。

差分回波损耗：评估阻抗匹配和连续性。

模态转换：评估差布线分极性对称性被破坏程度。

（2）TDR阻抗分析：

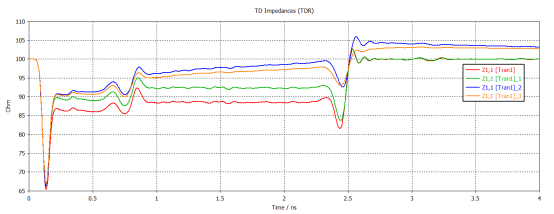

通过时域反射计分析差分阻抗曲线，检查整条链路的阻抗一致性（例如，是否控制在90Ω±10%范围内），并定位阻抗突变点（如过孔、连接器），这些是导致信号反射的主要原因。

（3）眼图分析：

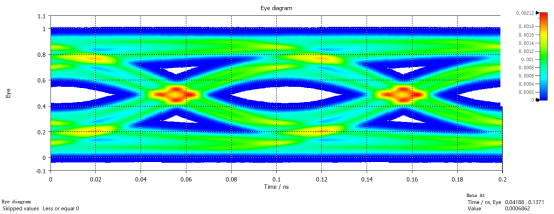

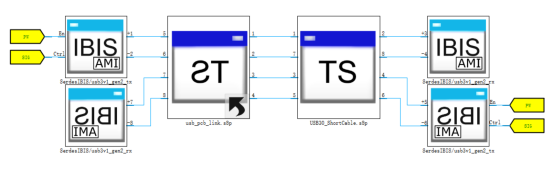

利用CST的后处理功能，将S参数与PRBS激励结合，生成接收端的眼图。评估眼高、眼宽及抖动等关键指标。

4、性能优化与验证

按照上述仿真结果，可以指导设计者进行设计优化，比如，优化布线以改善插损，优化阻抗连续性以改善回损等。

对于一致性测试中遇到的问题，可重建仿真模型进行问题复现和定位，从而形成“仿真-测试-再仿真优化”的闭环，加速问题解决。

以上过程已经收录到我的视频课程《CST PCB Studio信号电源完整性仿真实战：全场景仿真高速PCB串行链路、DDR 和PDN》

本课程将基于CST 2024 & 2022软件环境，以实际PCB产品为案例，手把手带学员系统掌握CST PCB Studio的设计辅助与仿真全流程。通过本次学习，您将能熟练配置仿真环境，并深入掌握包括S参数、TDR、信号眼图、直流压降及电源网络（PDN）阻抗在内的一系列关键仿真方法与分析技巧。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《CST PCB Studio信号电源完整性仿真实战：全场景仿真高速PCB串行链路、DDR 和PDN》

我为什么创作该视频课程？

首先，源于本人多年的实践经验，从2017年开始接触CST软件至今，不仅帮助我完成了很多的实际工程问题、获取了丰富的实践经验和成果，而且，在这个漫长的实战成长过程中，也促使我一步步的成长为公司在电磁仿真领域的技术专家，实现薪资跳跃式增长的同时，也成为了同事和朋友口中的“大拿”、“牛人”。

当自身有所得时，就想着将好的经验分享给更多需要的人，以助力更多的人走上这条仿真探索的道路。

而CST PCB Studio作为CST众多设计包中的“入门款”软件，为设计者提供了专业PCB级的SI/PI仿真分析解决方案，在这里，不仅可以完成一键式频域PI、频域SI、时域SI、PDN谐振模式分析、任意去耦电容布局、自动目标阻抗优化等一系列操作，还可以将得到的PCB导入CST MWS Studio，进行包含机箱机壳等整个系统环境下的高阶电磁仿真。

因此，本人系统整理了CST PCB Studio在SIPI仿真中的操作内容，再以实时演示的方式呈现给广大的读者，并以USB3.1串行链路、LPDDR4数据总线、IR-Drop和PDN仿真为例，详细介绍了仿真中的每一个操作细节，帮助读者快速完成软件的使用和仿真能力的初步建设。

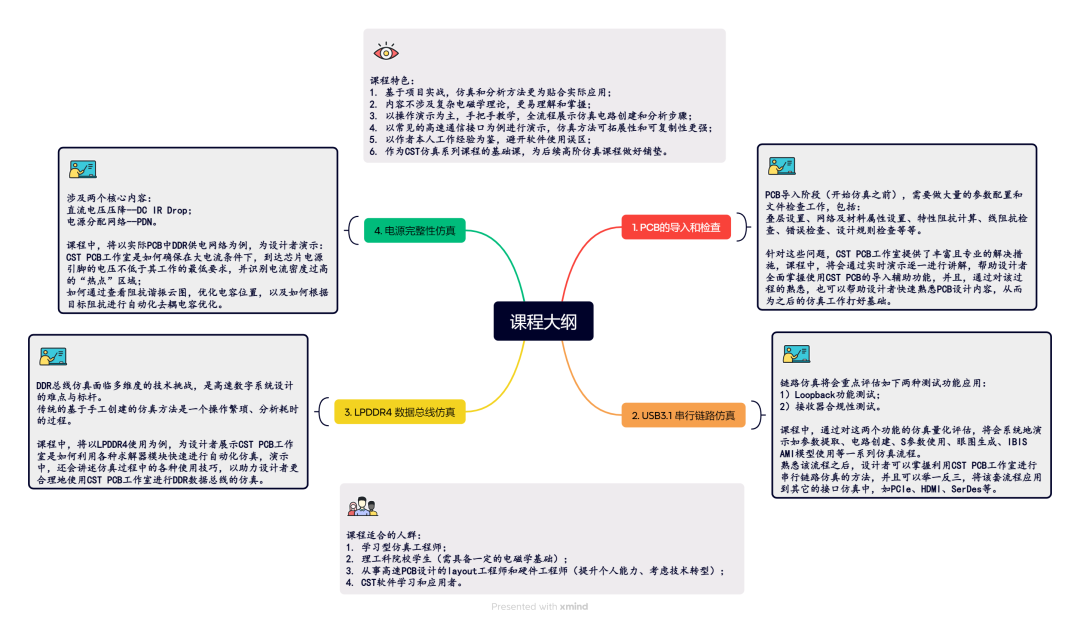

课程大纲及主要内容：
