modeFRONTIER & Energyplus实现建筑稳健性优化

背景

在气候变化日益加剧的今天，极端天气事件频发，传统建筑设计方法面临严峻挑战。基于历史气象数据优化的建筑，往往在极端气候条件下暴露出性能短板。如何设计既能在常规条件下高效节能，又能在极端气候下保持稳定性能的建筑，成为行业亟待解决的难题。

本文基于《Energy and Buildings》期刊的相关研究，通过多学科优化平台modeFRONTIER与建筑能耗模拟软件EnergyPlus的协同工作，完整复现了气候稳健性优化的完整流程。这项实践不仅展示了工具的使用方法，更体现了面向未来的建筑设计思维转变。

传统建筑设计的局限性

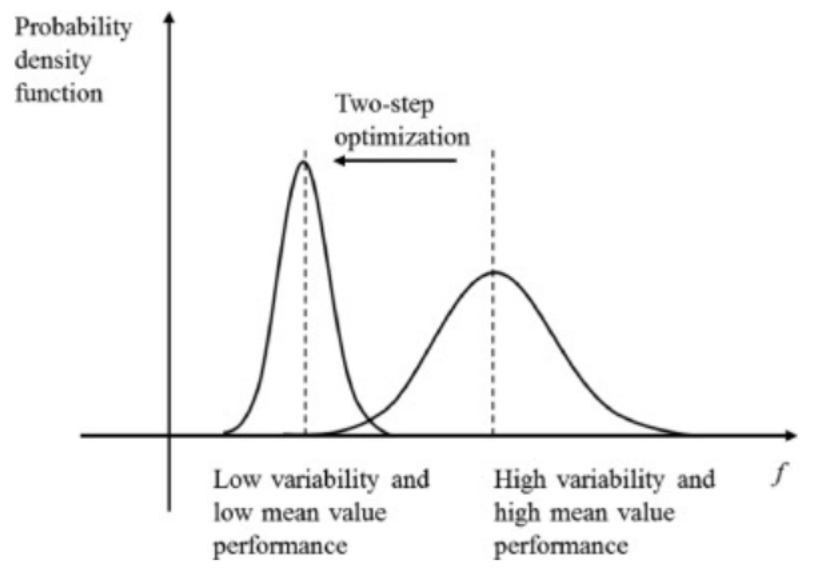

从“最优解”到“稳健解”的设计哲学转变

优化模型的核心逻辑

研究建立了双目标优化模型：

稳健性目标：

f₁ = -10 × log₁₀[ (ΣPE_TDY)² / MSD ]

其中MSD衡量的是极端气候与典型气候下的能耗偏差

能效目标：

f₂ = ΣPE_TDY

即最小化典型气候下的总能耗

这两个目标存在天然的权衡关系：过度追求稳健性可能牺牲能效，极致能效设计可能缺乏气候适应性。优化的目的就是寻找这两个目标之间的最佳平衡点集 合。

工程实践过程

在modeFRONTIER中的实施包含五个关键步骤：

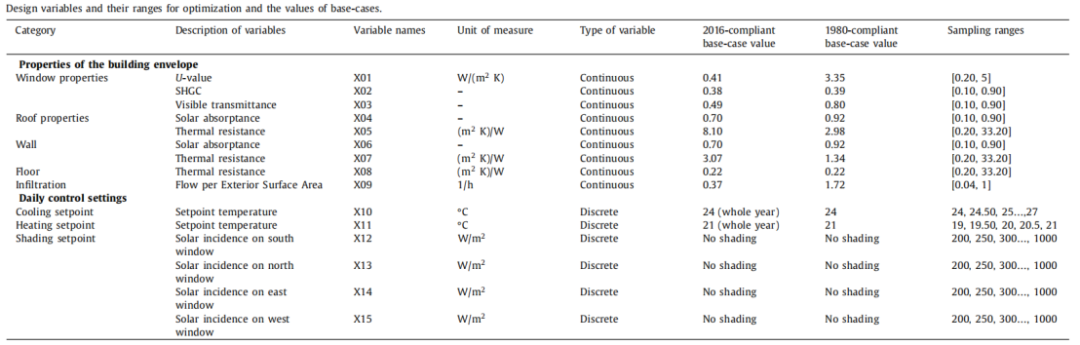

第一步：设计变量定义：涵盖围护结构热工性能和设备控制策略的15个参数：

第二步：EnergyPlus集成：通过参数化模板实现自动化模拟

这是整个工作流的引擎。我们使用modeFRONTIER的流程节点来调用EnergyPlus。

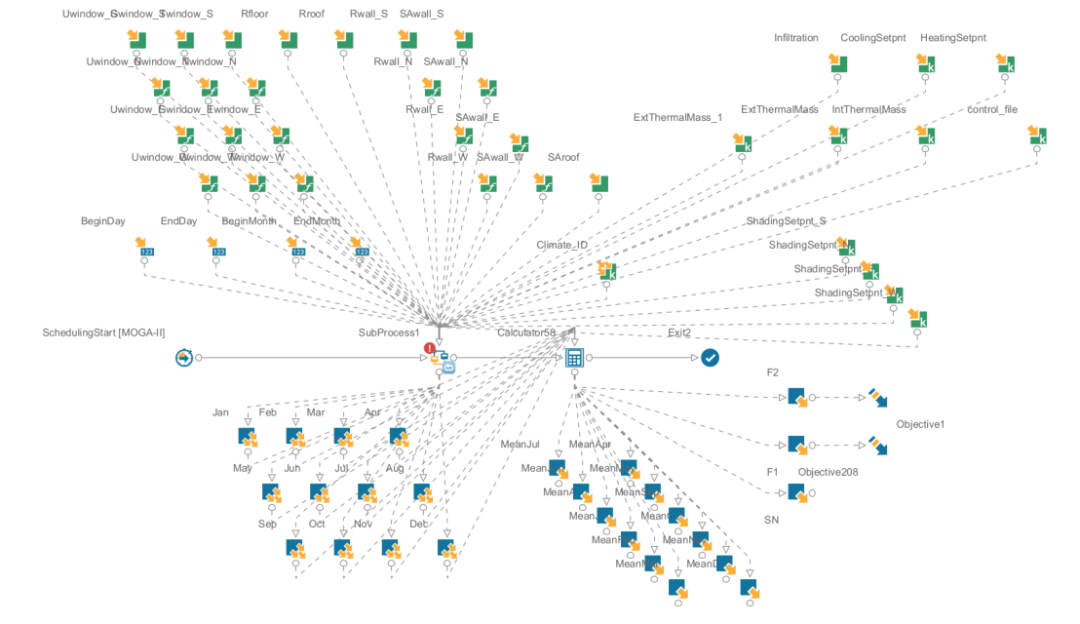

论文中作者采用了一个子流程节点的方式，用于内部实现三次循环完成对应的三个气象参数包的模拟；

第三步：数据提取：从模拟输出中解析能耗数据

EnergyPlus运行后会生成一堆输出文件（.csv, .eso, .htm等）。我们需要从中提取出一次能源消耗数据。

定位数据：你需要提前确定在输出文件中，哪个变量或计量表代表“一次能源消耗”。通常是PrimaryEnergy:Facility计量表。

数据提取：使用modeFRONTIER的File Parser节点，通过指定行、列或关键字，从CSV或TXT文件中精准提取出12个月的月度一次能源消耗数据。

第四步：目标函数计算：实现稳健性和能效的量化评估

这是整个项目的“大脑”。我们使用modeFRONTIER的Calculator节点，输入从Parser节点传来的能耗数据，然后编程实现论文中的公式(6)和(7)。

第五步：优化执行：采用MOGA-II算法进行多目标优化

优化算法：论文对比了NSGA-II和MOGA-II，最终选择了MOGA-II。你可以在modeFRONTIER的Optimizer节点中选择MOGA-II算法。

种群大小与代数：遵循论文建议，对于9个围护结构变量，种群大小设为27（3倍），评估次数设为1620（60代）。

优化目标：

Objective 1: F1 → Minimize （最小化负信噪比）

Objective 2: F2 → Minimize （最小化能耗强度）

点击运行，modeFRONTIER就会开始这场自动化的、探索性的设计之旅！

结果深度解析：从数据到设计洞察

经过数十小时的计算（取决于你的计算机性能），优化完成后，我们迎来的不是单一答案，而是一系列最优解的集 合——帕累托前沿。

解读帕累托前沿

在modeFRONTIER的二维散点图中，你会看到一条由点组成的“边界线”。

左上角的点：代表高度稳健的设计。这些建筑即使面对极端气候，能耗也几乎不变，但代价是在典型条件下的能效可能不是最高（F2值较高）。

右下角的点：代表极致能效的设计。在典型年份非常节能，但可能对气候变化非常敏感，极端天气下能耗会飙升（F1值很高，即稳健性差）。

中间“拐点”附近的点：通常是最佳平衡点。在这里，牺牲一点能效可以换来稳健性的大幅提升，或者反之。

根据你的项目风险偏好（是否更担心极端气候）和投资预算，可以在这个前沿上选择最终的设计方案。

设计变量的敏感性分析

modeFRONTIER提供的另一个强大工具是敏感性分析。它可以告诉你，哪个设计变量对目标的实现影响最大。

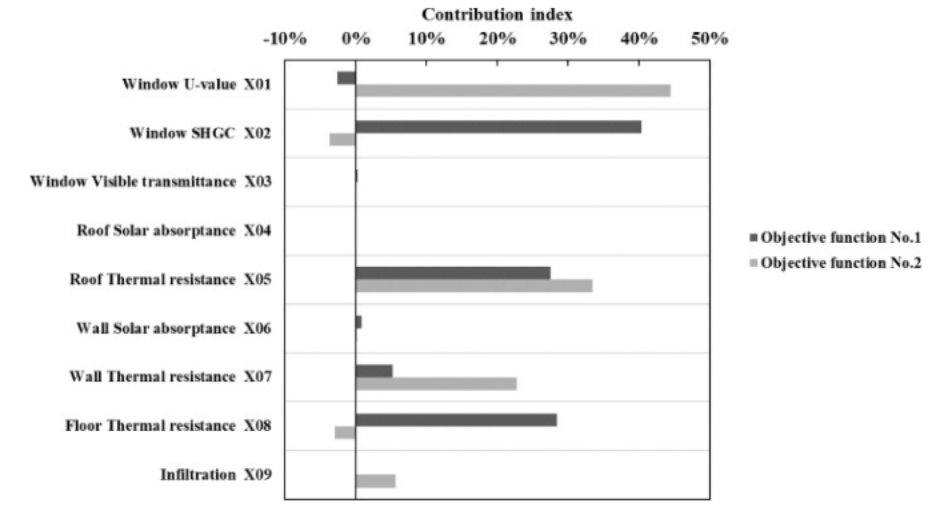

论文中的图12显示了如下结果：

对稳健性（F1） 影响最大的变量是：窗户SHGC(X02)、屋顶热阻(X05)、地板热阻(X08)。这表明，控制太阳得热和提升顶部/底部的保温，对稳定建筑性能至关重要。

对能效（F2） 影响最大的变量是：窗户U值(X01)、屋顶热阻(X05)、外墙热阻(X07)。这表明，减少传热损失是节能的首要任务。

这个分析为设计师提供了明确的优先级：如果你想提升稳健性，应该优先调整窗户SHGC和屋顶保温；如果你想单纯节能，应该优先改善窗户和墙体的保温性能。

论文案例复现

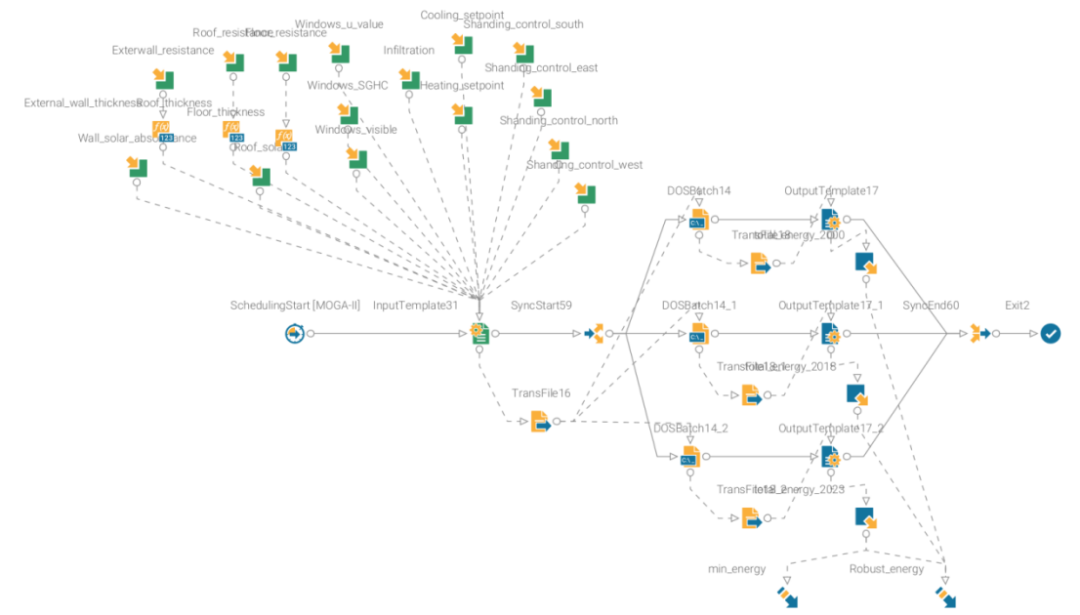

为了复现论文中的案例，小编采用了和论文中MF流程不一样的路径，并没有采用子流程节点的方式，在一个流程中完成所有内容，使用三个脚本调用不同的气象参数进行模拟；

但本质上有所简化，并没有提取逐月数据，而是利用全年数据进行计算和评估；

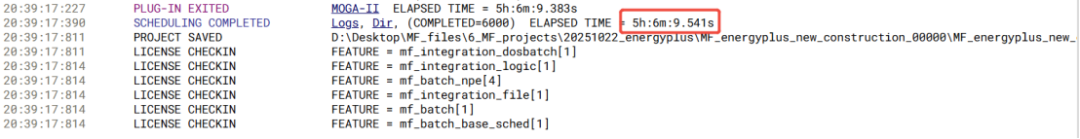

优化算法依然采用MOGA-Ⅱ，DOE-60个，计算100代，6000个设计方案，共计耗时5小时6分钟；

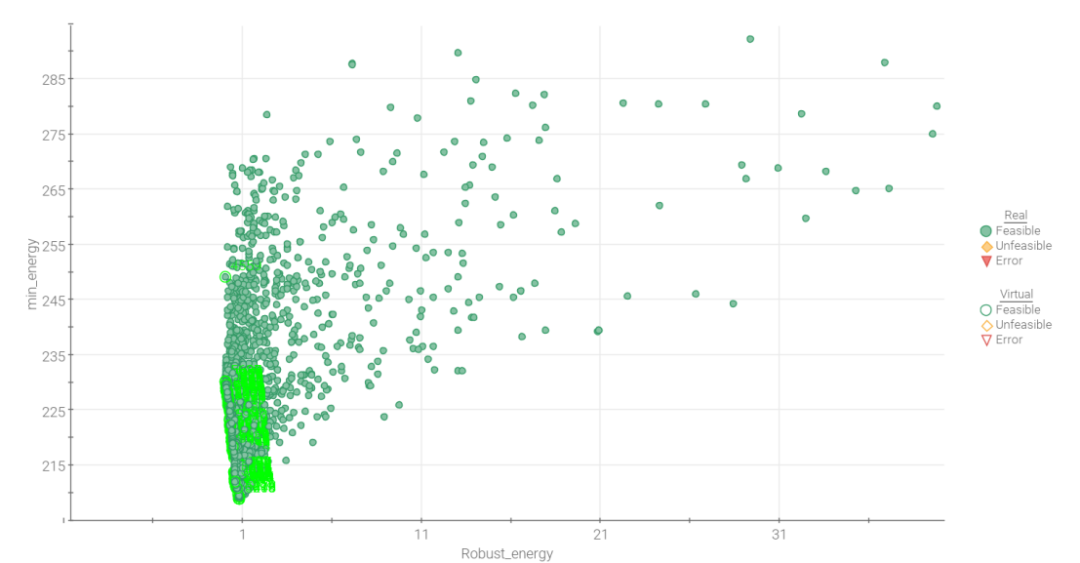

两个优化目标在散点图中的位置如下，并标记帕累托前沿解，不过小编并未像论文中的一样对数据进行归一化处理，所以在数据展示上有所区别；
