不锈钢雕塑，目前有三种技术来实现造型需求，第一是传统的锻打，第二是多点柔性设备压制造型，第三是雕刻铁磨具成型，有的造型也可以雕刻木头模具成型！不管是哪种技术，都需要拆图，编号，摊平，激光切割，以下面这个案例为例。

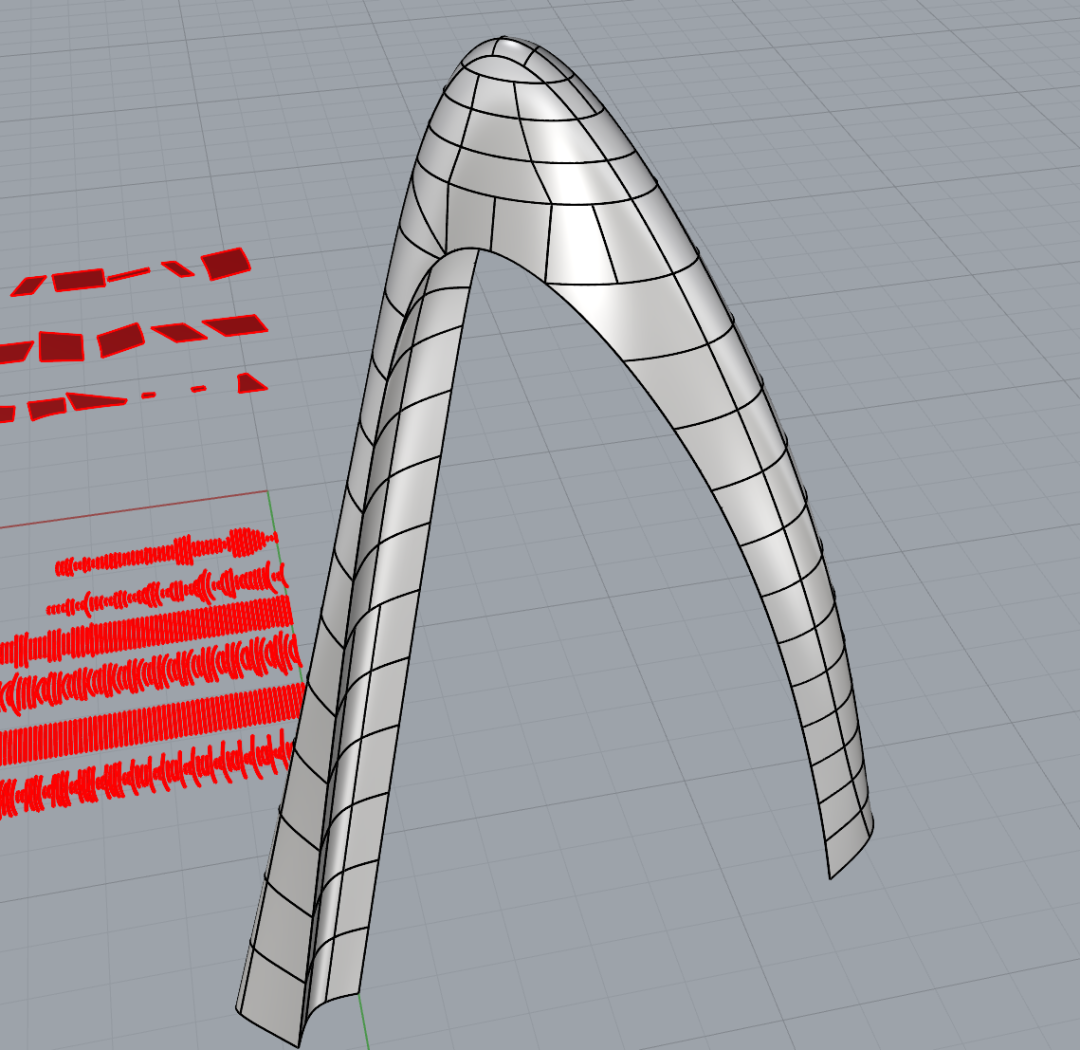

第一步：犀牛建模

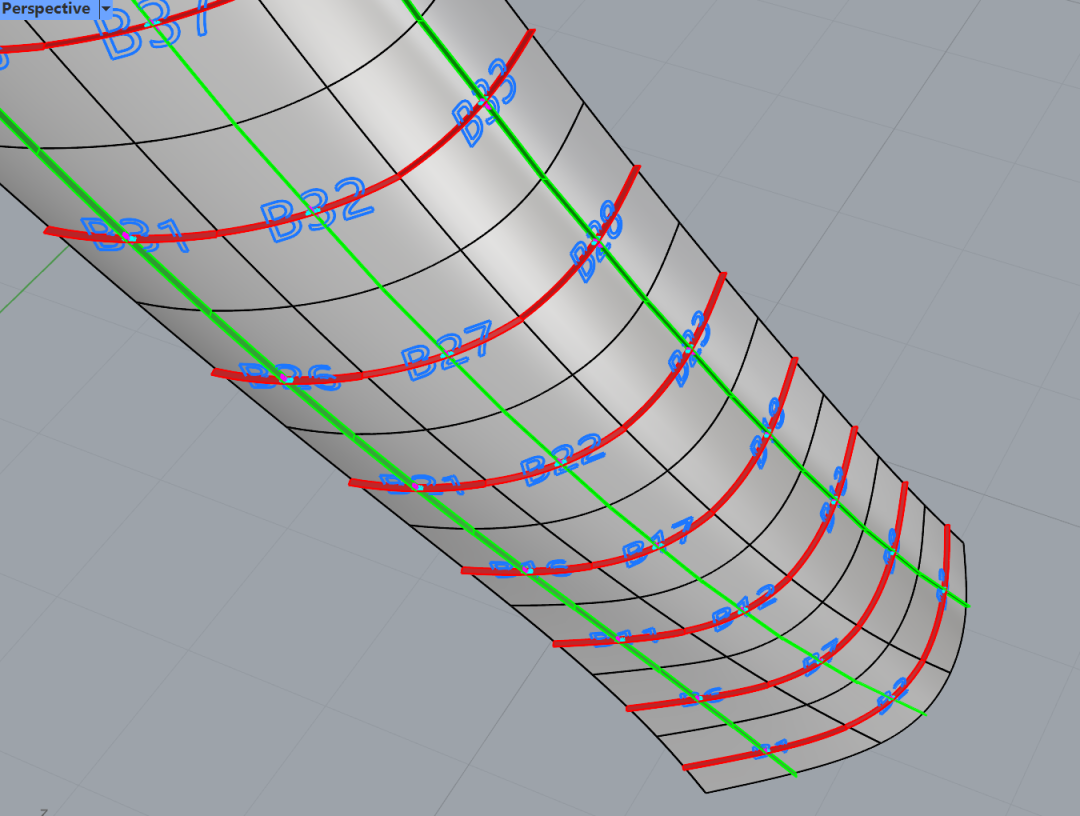

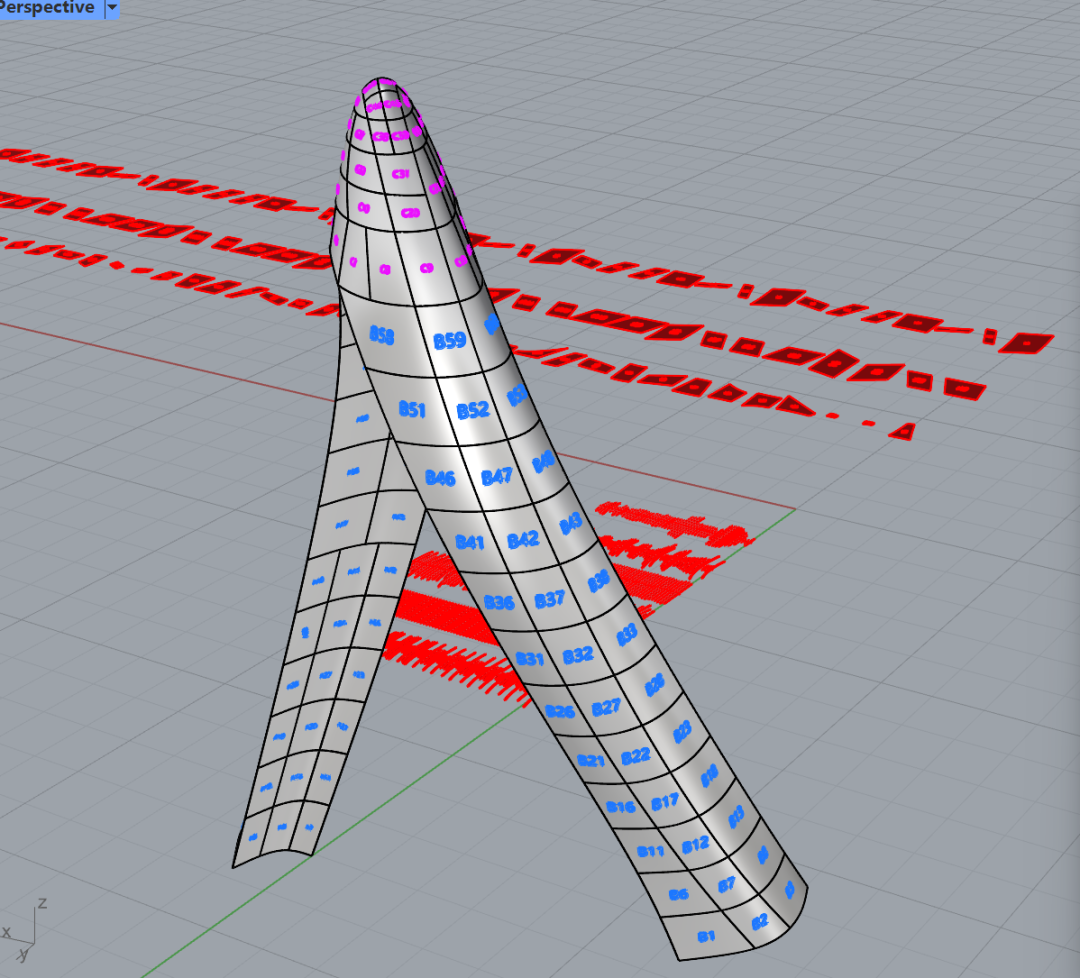

第二步：批量分割和编号

第三步：批量生成横竖靠模

第三步：批量快速摊平，并且编号要对应到摊平的文件上去，激光切割时候顺便把编号激光打印上去，方便压造型和现场安装对应，毕竟每块造型都不一样

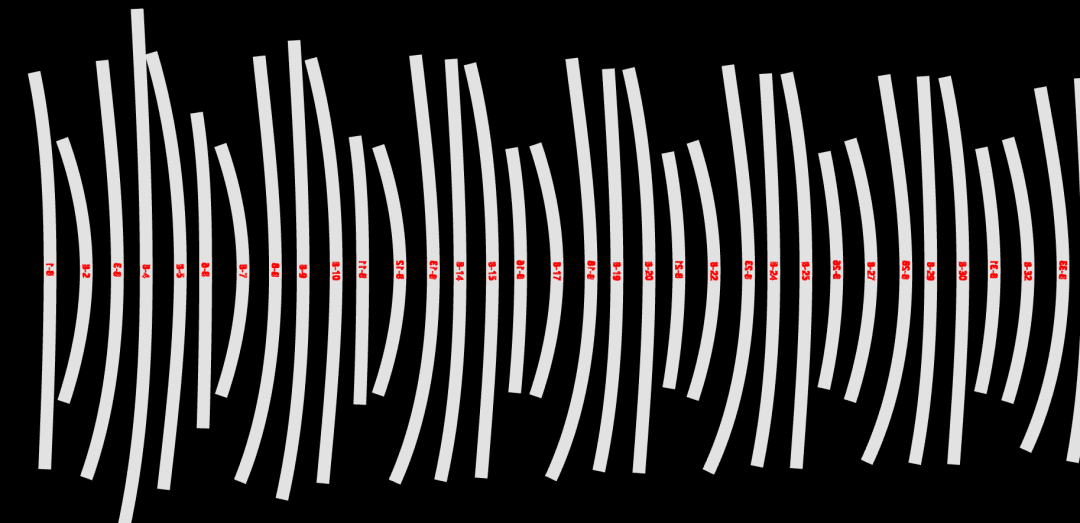

靠模也要摊平

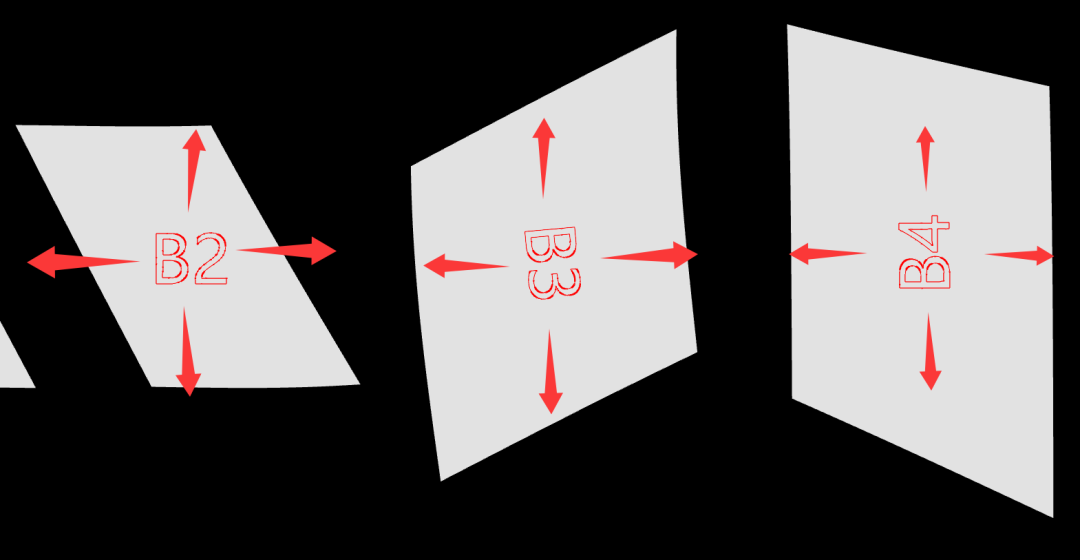

摊平编号的上下左右要区分清楚，方便安装的时候边的对应关系

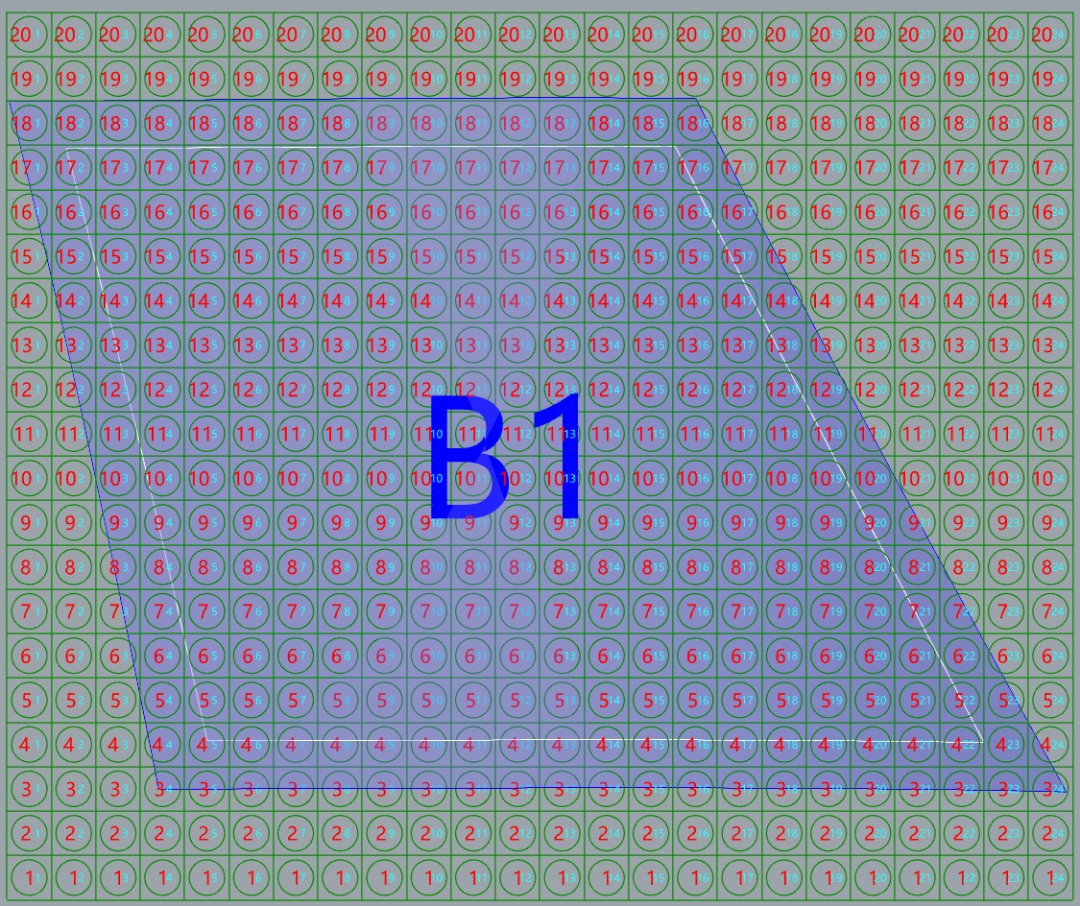

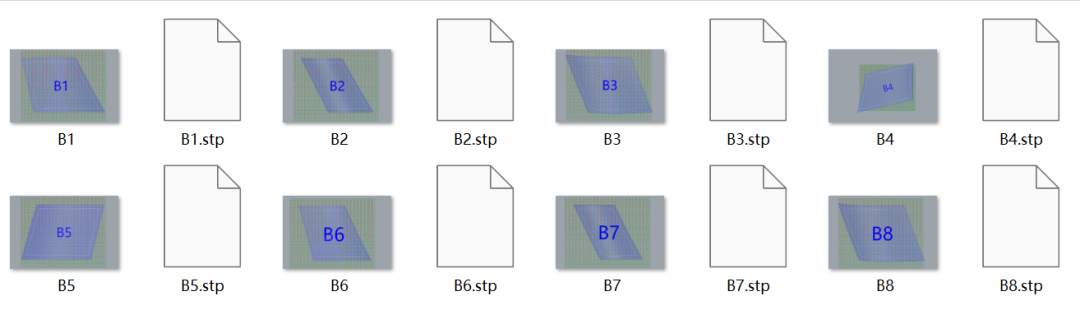

最后导出stp格式和生成多点柔性磨具压图文件
