前言

Thermal Desktop（SINDA/FLUINT）（简称“TD”）中节点的操作非常频繁，也很重要。因此，本案例在Thermal Desktop中演示如何查看一个模型节点总数以及节点设置问题，通过此案例可以学习TD软件中的以下几个知识点：

1.模型节点总数的查看

2.边界节点的设置

3.节点合并需要注意的问题

  具体操作

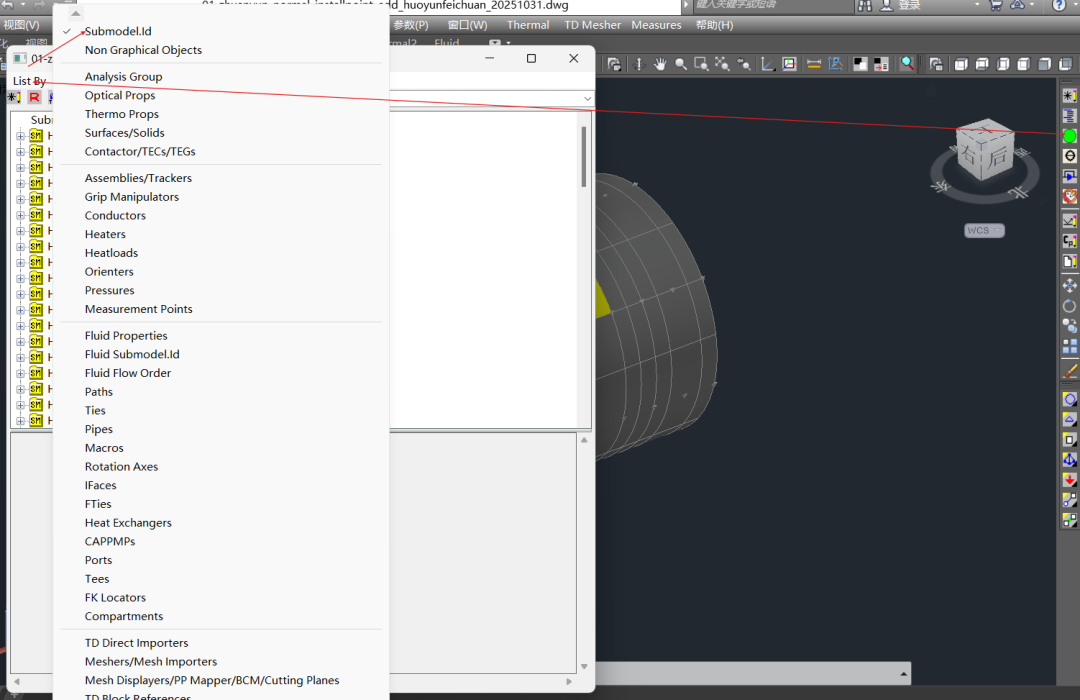

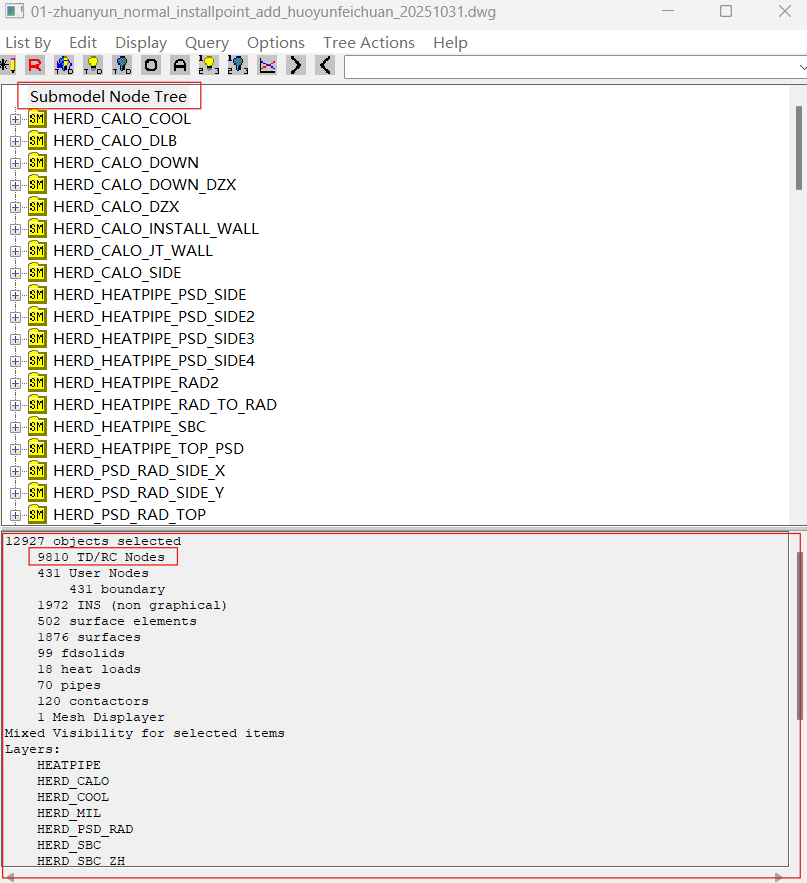

1.随便打开一个带有模型可以计算的热仿真文件，点击模型浏览器在List By中选择Submodel.Id（即以节点名称显示），点击模型树上面Submodel Node Tree，在下面显示框中会显示模型详细信息，包含节点数量，注：如果想要模型计算快一些，尽量控制节点数量在1000个以内，对于大模型最好也不要超过10000个

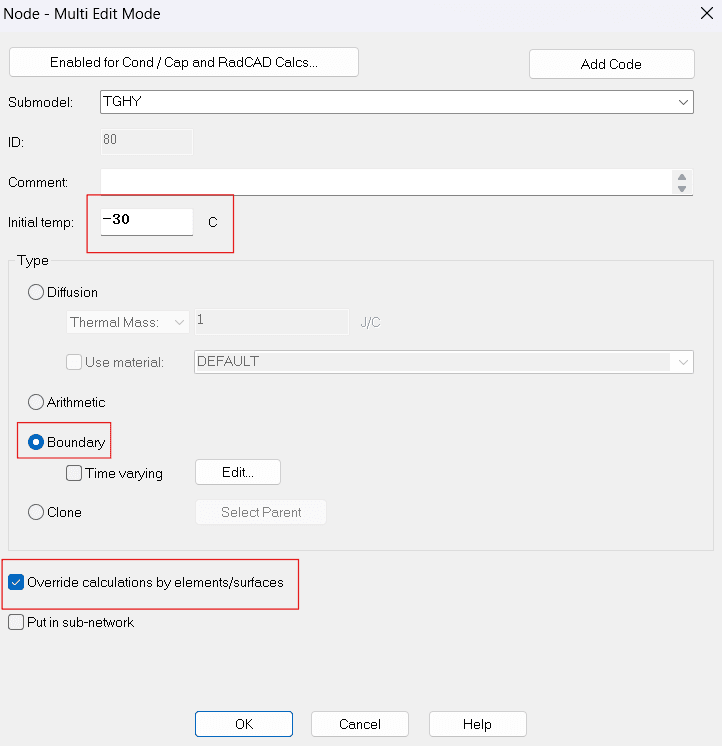

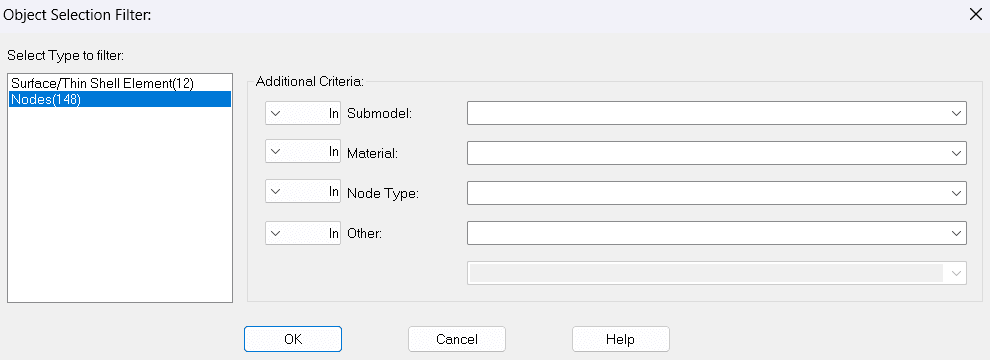

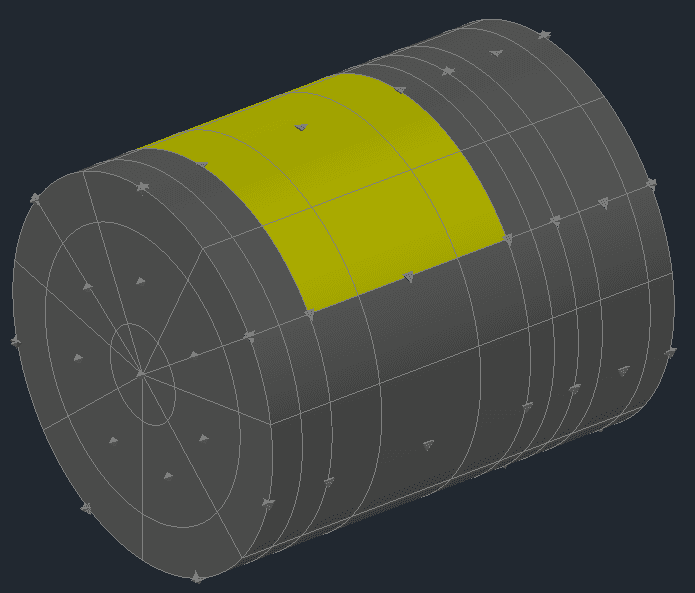

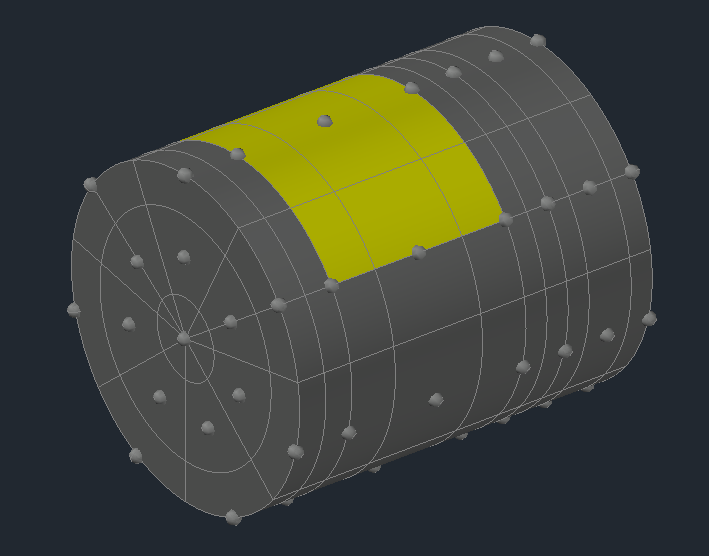

2. 点击节点开关按钮，模型节点会显示，选择需要设置温度边界的模型，点击编辑按钮，弹出框选择节点，进入节点编辑界面，复选Override calculation by elements/surfaces，选择Boundary，设置初始温度即可设置温度边界（此温度即为边界温度），边界节点以四面体显示（普通面节点以球形显示），注：此时若修改模型节点数量，则温度边界节点会消失，初始温度也会改变，需要重新设置

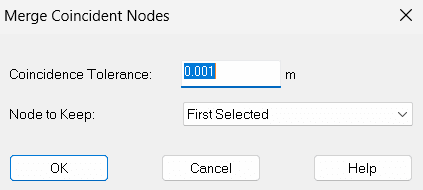

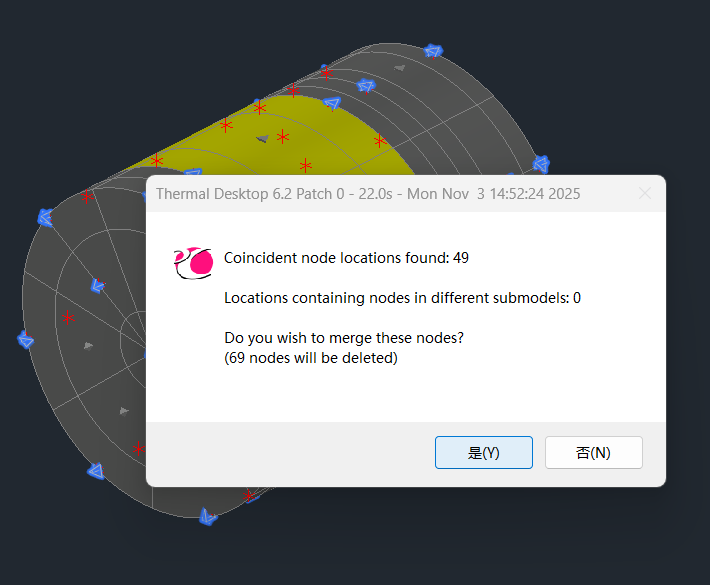

3.选择模型，点击节点合并按钮，设置容差，此时模型会显示多少节点会合并，模型合并节点处会以红点显示，合并节点后的模型可认为是一体的，无需再次建立导热关系，注：若合并完节点模型更改节点数量，移动模型都会导致合并节点的失效，且此时的模型节点名称会发生变化，故修改模型前最好将合并的节点分开，使用节点分散按钮
