齿轮箱是化工、矿山、电力、石化、汽车制造等行业的核心传动部件，广泛应用于破碎机、冷却塔、风力发电机、泵驱动系统等设备中，承担原动机与工作机之间的“动力桥梁”作用，其运行状态直接决定生产连续性。然而，在长期高负荷、变工况运行下，齿轮箱易受加工精度（如偏心、齿距误差）、装配质量（如不对中）、润滑状态（如油膜失效）及材料疲劳（如齿面磨损、裂纹）影响，逐步演化出故障。因此，精准、早期的故障诊断不仅是避免突发停机的“防火墙”，更是降低运维成本、延长设备寿命的关键手段。
一、齿轮箱故障诊断挑战性与难点
一、齿轮箱故障诊断挑战性与难点
齿轮箱故障诊断并非简单的信号采集，其复杂结构与故障特性带来多重技术难点，传统运维方式难以有效应对：

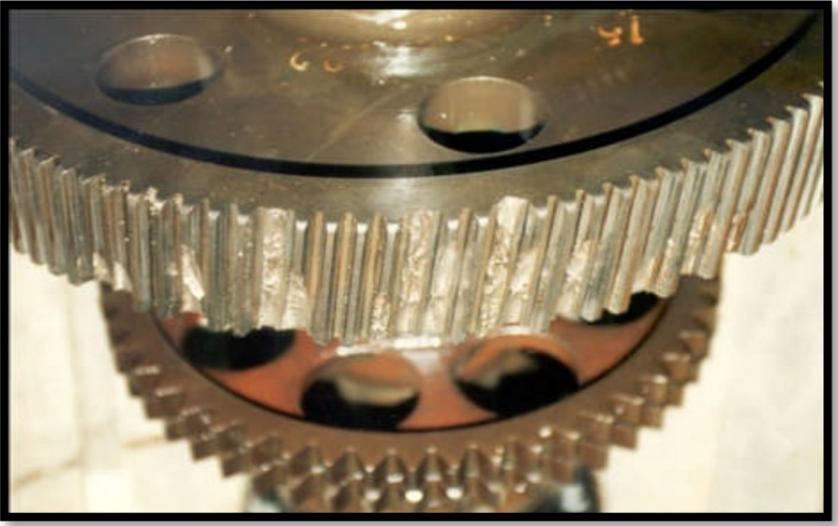

1. 故障类型隐蔽且交叉：涵盖均匀磨损、偏心、不对中、局部裂纹/断齿、齿距误差等多种类型，部分故障特征高度相似，易误判；实际工况中常伴多故障叠加，进一步提升诊断难度。
2. 信号传递衰减与干扰：振动信号需经轴、轴承、壳体多层传递，易被背景噪声（如电机振动、流体扰动）掩盖，早期微弱故障信号难以捕捉。
3. 工况差异导致标准难统一：不同行业齿轮箱的转速、载荷、结构差异显著，缺乏通用诊断标准，需针对具体设备定制分析。
4. 停机风险与运维成本矛盾：传统拆解检测需停机，影响生产；事后维修常错过早期窗口，导致故障扩大、维修成本激增。
二、懿朵技术方案：以振动检测为核心的全流程诊断体系
二、懿朵技术方案：以振动检测为核心的全流程诊断体系
针对上述难点，我们构建“信号采集—分析诊断—趋势预警”全流程体系，实现非侵入式、高精度、早期化故障识别。
2.1 核心检测手段
振动检测是当前齿轮箱故障诊断的主流技术，其核心优势在于非侵入、全覆盖、高灵敏，完美解决传统检测的痛点：
1) 非侵入式检测：外贴传感器，无需拆解，设备正常运行即可采集
2) 全频率覆盖：同时捕捉低频（旋转、啮合）与高频（应力波）故障
3) 早期预警：检测冲击、摩擦产生的应力波，可在故障萌芽阶段（轴承内圈疲劳、齿面轻微磨损）提前数周至数月发现异常。
2.2 传感器选型
针对齿轮箱振动特性，优选ICP®加速度计作为传感器，关键参数严格匹配工业场景需求：
1) 谐振频率≥25 kHz（覆盖高频应力波），1 Hz处噪声≤100 μg/√Hz（抑制低频干扰）；
2) 灵敏度分级：常规工况100 mV/g，高冲击工况10 mV/g，确保信号无失真。
2.3 传感器安装
传感器安装方式直接影响数据准确性，我们根据测点位置与设备结构，采用分级安装策略：
1) 关键测点（输入/输出轴轴承座）：螺钉固定（规定扭矩），高频信号无衰减
2) 临时巡检测点（如箱体侧面）：平坦磁铁安装（适配光滑平面），平衡便捷性与数据精度；
3) 多方向采集：每个关键测点同步采集水平（H）、垂直（V）、轴向（A）三方向信号，避免单一方向遗漏故障（如斜齿轮不对中主要体现为轴向振动）。
2.4 振动信号分析
通过振动传感器采集原始信号后，采用时域波形分析与频域分析方法实现故障类型的精准定位。
(1) 时域波形分析

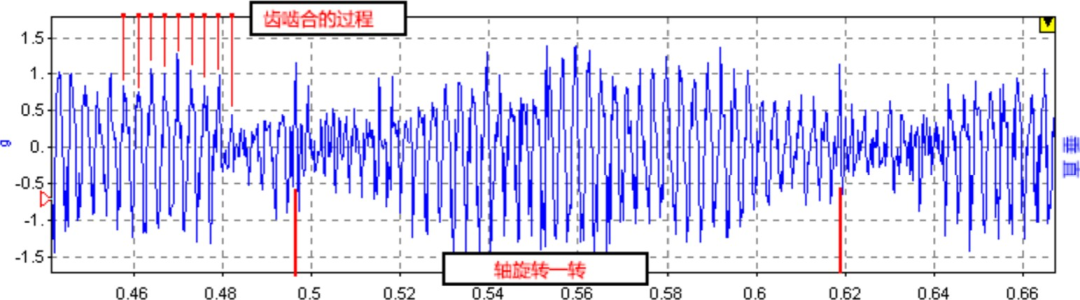

时域分析直接观察振动波形的周期性、峰值与脉冲特征，快速识别冲击类故障：
通过波形周期性、峰值、脉冲间隔定位故障齿轮；
采集轴旋转4–10转，确保清晰呈现每齿啮合细节（如断齿产生“每转1次”冲击脉冲）。
(2) 频域分析

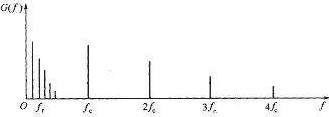

频域分析通过FFT将时域信号转换为频谱图，结合理论特征频率计算，精准匹配故障类型：
第一步：计算基础特征频率
旋转频率（fr）：fr=RPM / 60 （RPM为轴转速）
啮合频率（fc）：fc=fr X Z （Z为齿轮齿数）
第二步：特征频率匹配锁定故障
均匀磨损：啮合频率（fc）及谐波位置不变，但高次谐波（2fc、3fc）幅值显著升高；
齿轮不同轴：以啮合频率为中心，出现间隔为旋转频率（fr）的边带簇（fc±fr、2fc±fr）；
裂纹/断齿：旋转频率（fr）及其谐波（2fr、3fr）成为频谱主导，幅值最高；
2.5 趋势预警
基于历史振动数据（如每月1次的定期采集）构建故障趋势模型：
短期趋势：跟踪峰值g值、特征频率幅值变化；
长期趋势：结合设备运行年限、工况载荷，预测故障发展周期，为运维提供精准时间窗口。
三、结语
三、结语
齿轮箱作为工业“动力心脏”，其可靠运行是企业降本增效、安全生产的核心。面对复杂故障与挑战，我们以振动检测为核心，集成“精准传感器+科学安装+时频双重分析+趋势预测”全流程方案，实现早期发现、精准定位、科学预测。方案适配化工泵、矿山破碎机、电力风机等多种工业设备，助力企业从“事后维修”迈向“预测性维护”，最大限度减少停机损失、延长设备寿命，为工业生产稳定运行保驾护航。
