CFD|水利领域应用常见QA(必看)
1：学习路径
A：水利/多相流学习路径
建议先学习一般流体分析，最后做流固耦合分析。
建议学习路径：例题04——06——08
【网课回顾】2023 水利抽水蓄能专题系列课程视频+例题

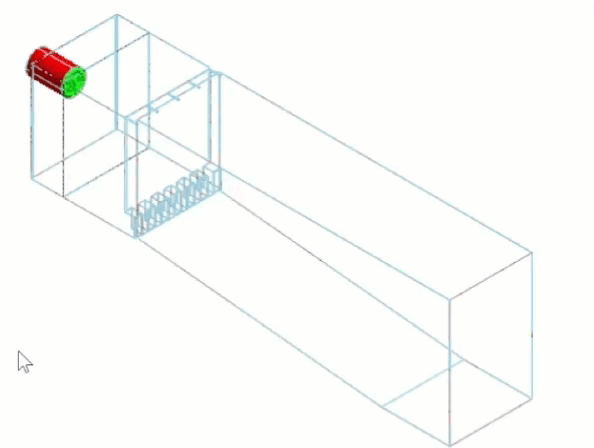

2:几何
2.1.1 导入尺寸为什么会和建模尺寸不一致？
答：请检查导出软件所使用的默认单位
2.1.2 导入几何尺寸相差100倍，且无法放大？？

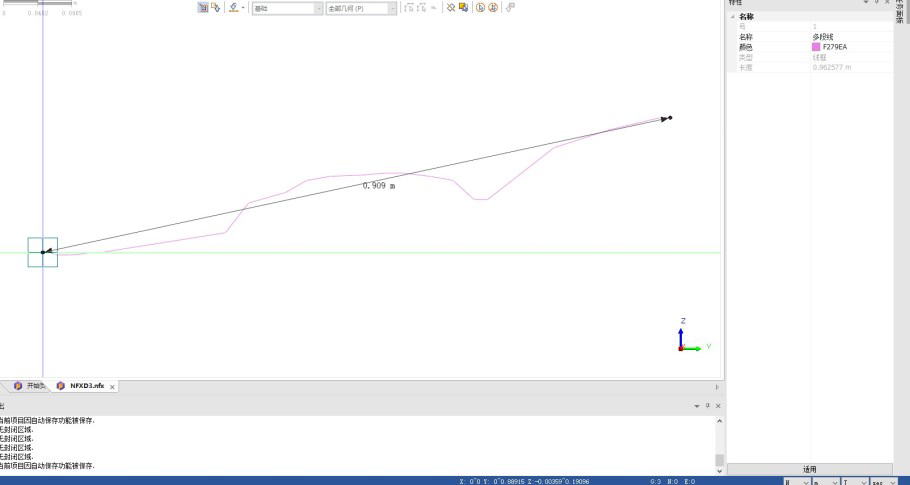

将dxf格式的数据导入到NFX中，实际尺寸与导入尺寸相差1000倍，但是可以放大500倍，不能放大1000倍，所创的线形模型不能超过1000m，是否是软件本身对模型长度有限制？在面对超过1000m的模型计算（比如管道水锤计算），前期的数据导入就存在此类困难。

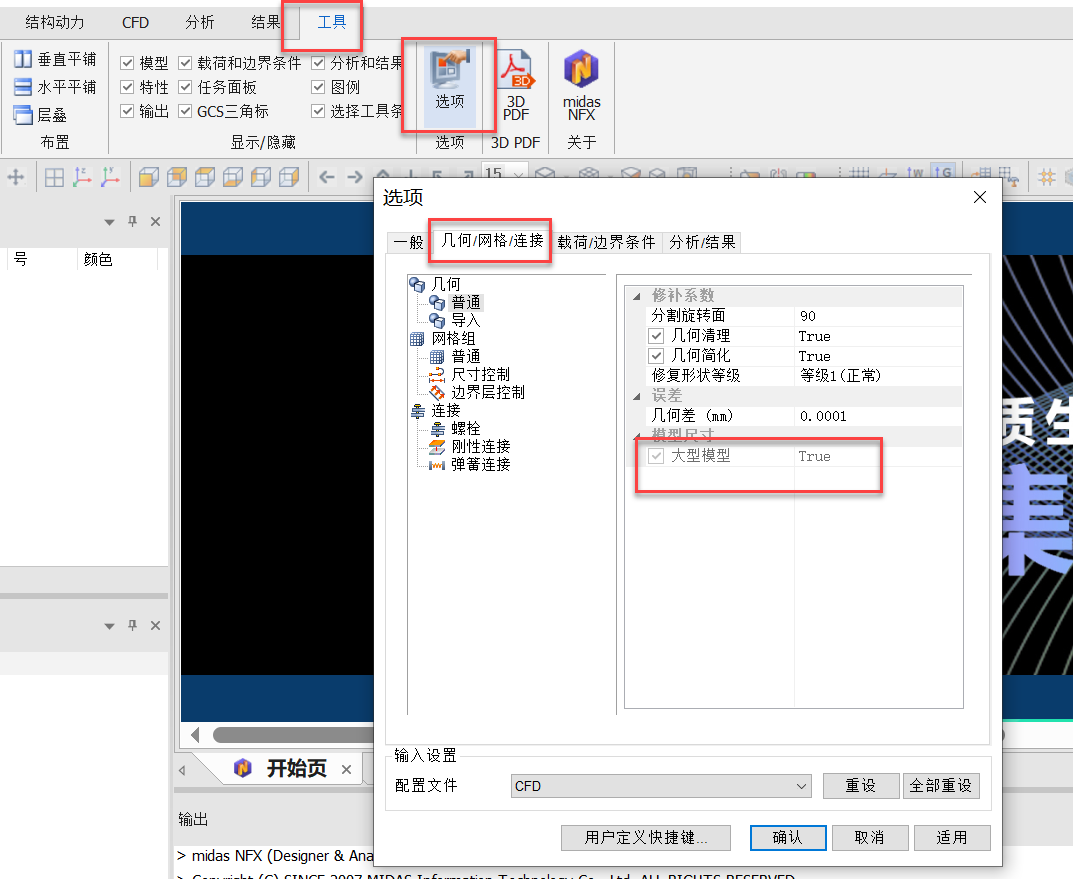

答：新建模型前，先打开大模型选项

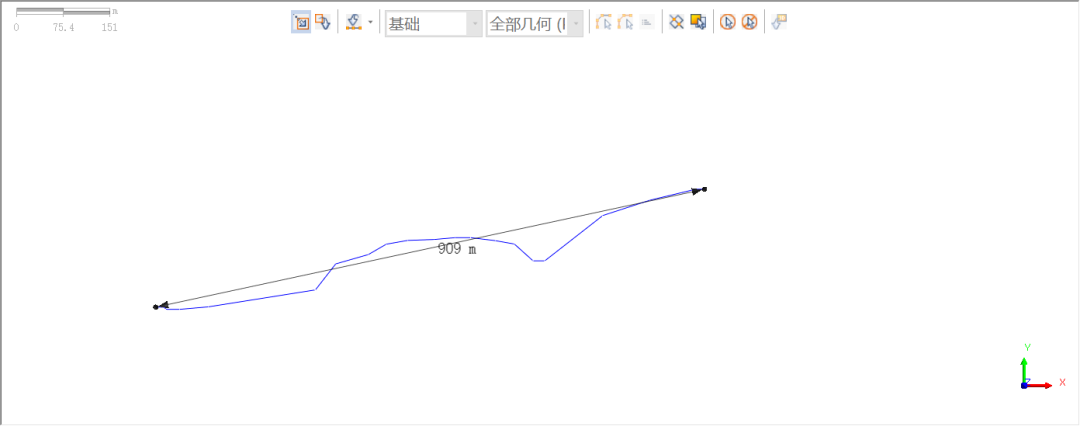

放大1000倍以后：
2.1.3 地形文件DEM、dxf等可以导入NFX吗？
答：可以
具体操作流程可参考
midas在风电结构中的应用之风机风场

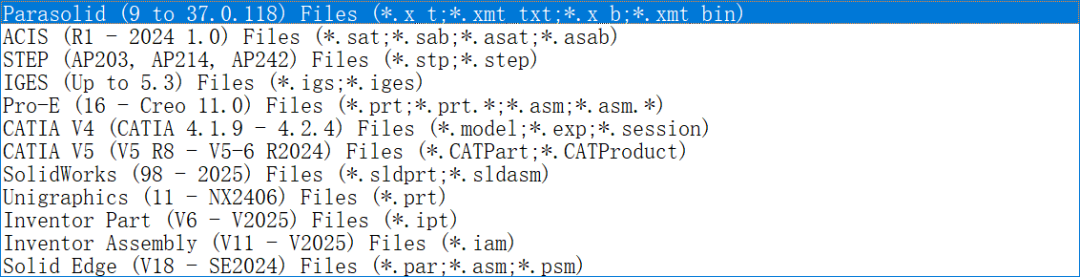

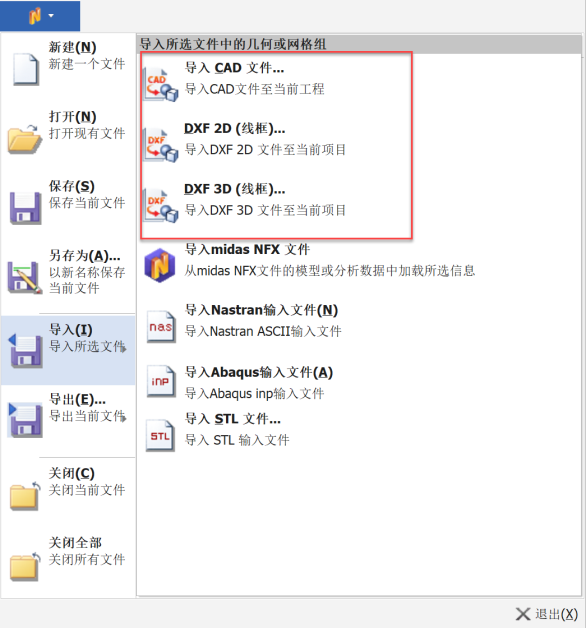

NFX支持导入的几何格式如下：
3 网格

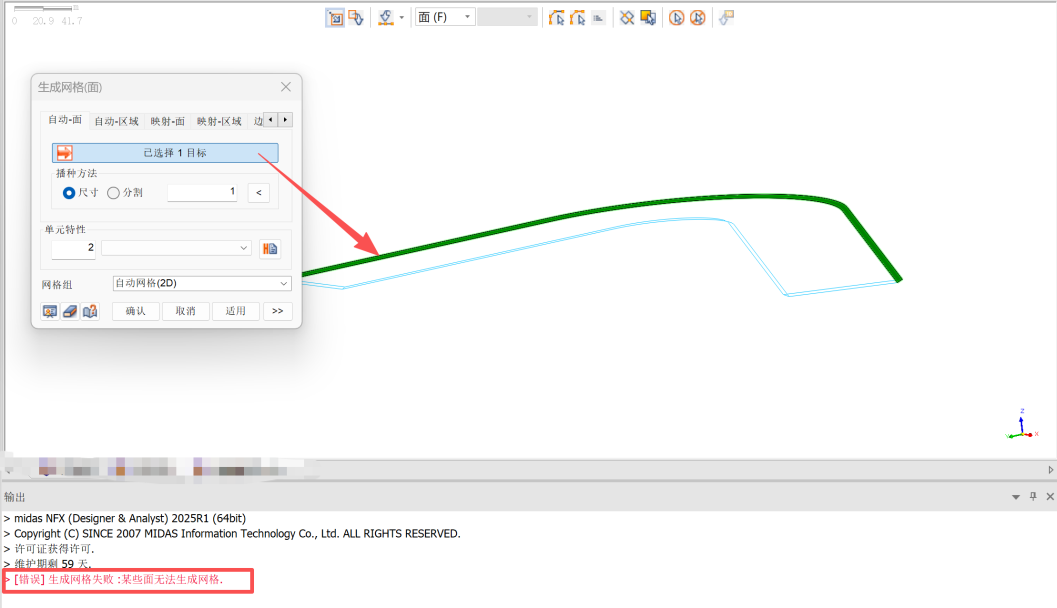

3.1.1 带有异形曲面的实体网格划分，有时提示面与面交叉分割，有时在创建网格边卡死，还有时候卡在搜索面那步，是什么原因？
答：
1、首先判断异形曲面是否正常：通过划分2d网格失败可以检查出来。

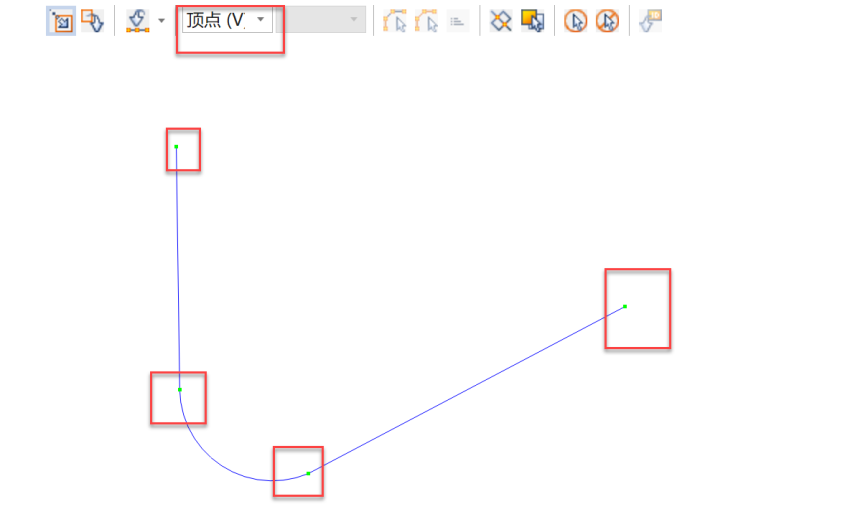

2、原始几何中 特征点尽量保留。例如：扫描曲线是由直线和曲线组成的，不要合并成一条线，这样原始的特征点就没有了，用生成线组，这样能保留原始特征点。
原始特征点均在，如下：
那么，通过扫描生成后的实体也会有明显的特征线，这样的实体属于规则实体，划分网格就不会出现问题。

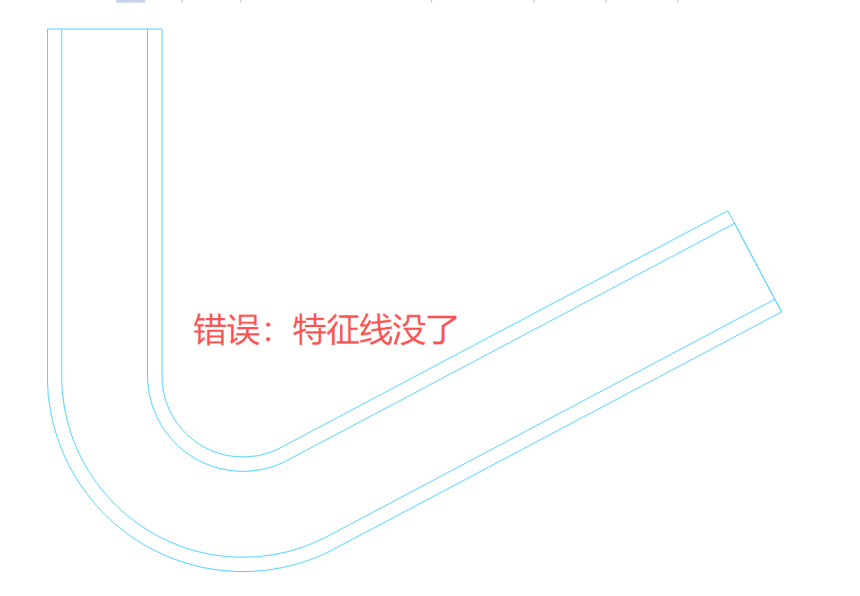

错误如下：
4 边界
4.1.1 怎么模拟闸门开度对泄流消能的影响？
答：请参考
CFD|闸门泄洪
4.1.2 怎么模拟出口处下游水深？
答：下游水深通过静水压强P=ρgh模拟。先定义静水压强的CFD函数，然后在出口静压大小选择该静水压强函数。
4.1.3 怎么在沿程设置探针，测定沿程流速、水深、脉动压力及最大/最小水深、最高/最低流速及相应位置。

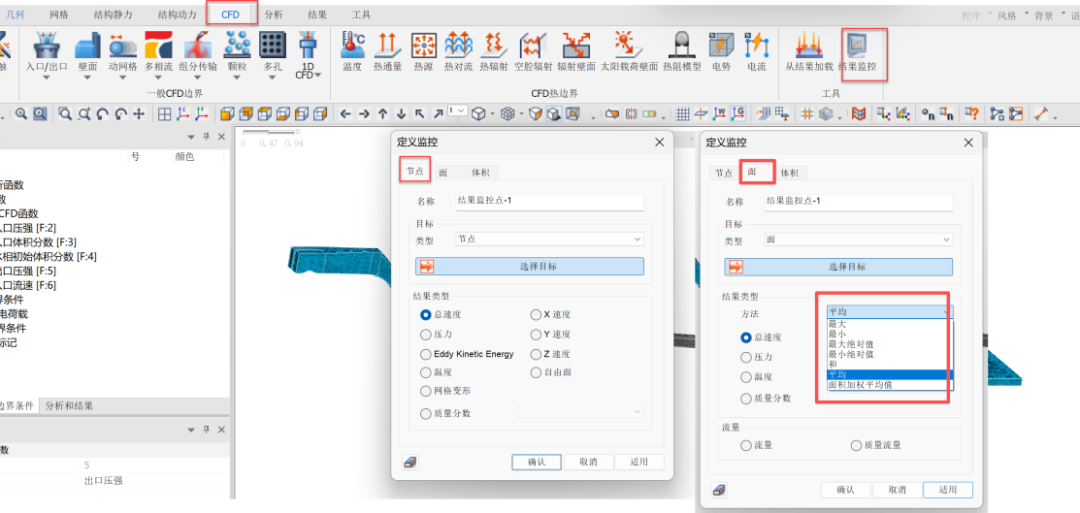

答：可设置监控。速度、压力可以监控，水深无法监控。

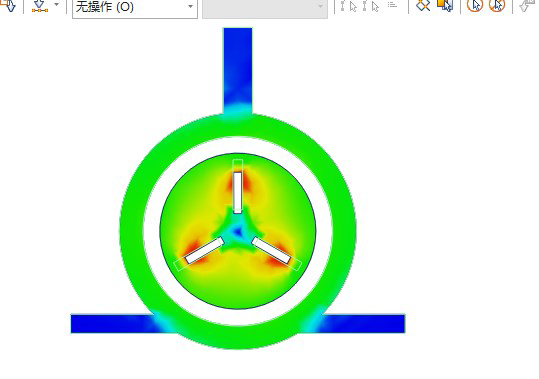

4.1.4 闸门旋转中心不在底部，怎么模拟？

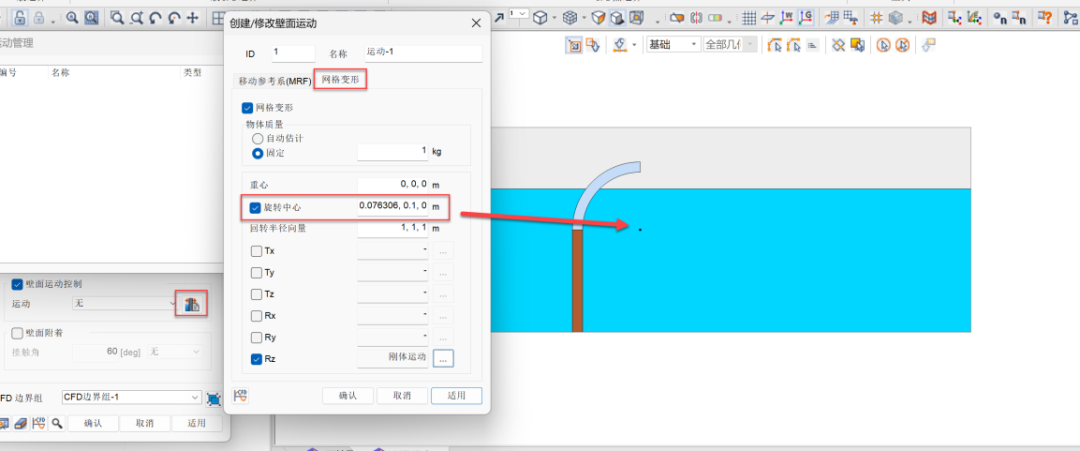

答：闸门壁面运动里面，改变闸门旋转中心即可。
4.1.5 出口边界类型中，无变化（流速），是什么含义？
答：“无变化（速度）”是Neumann边界条件的0梯度变化边界，即速度分布在边界处是充分发展的，不再发生变化。所以一定要保证管道截断处是充分发展的，如果波动比较大，则不适用。
4.1.6 设置成出口边界后，求解器会自动抑制回流，就是不会出现回流影响？

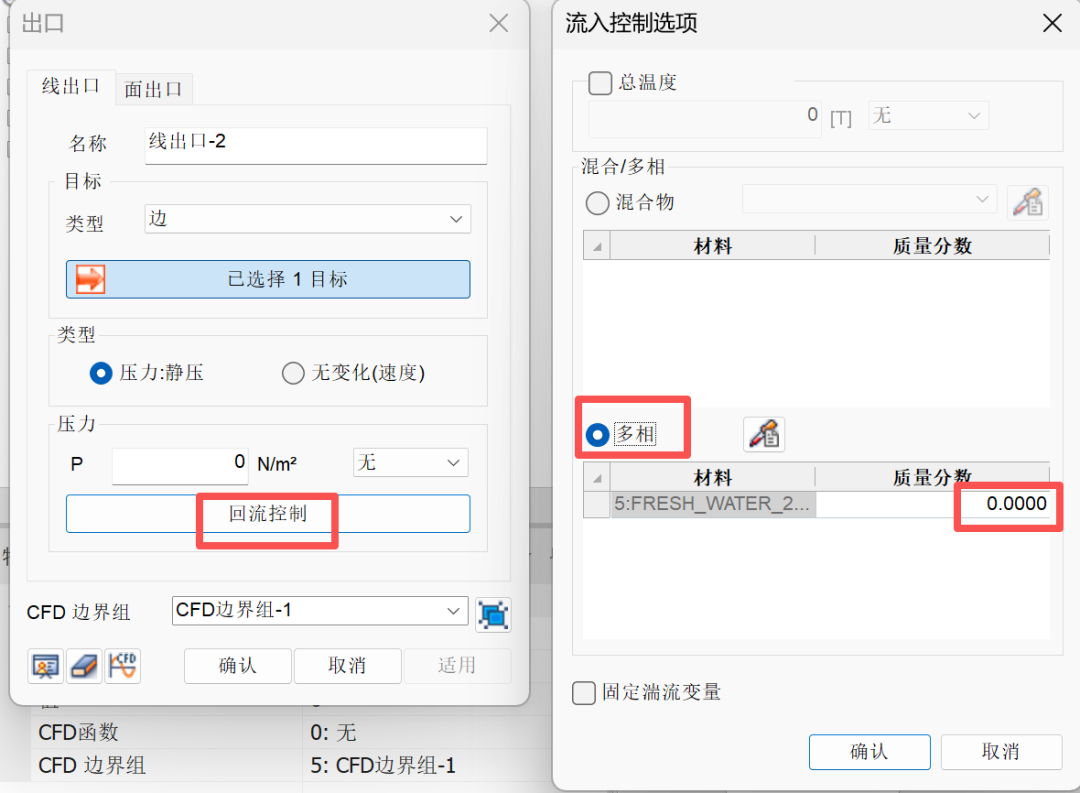

答：出口边界有“回流控制”菜单，定义了就能控制，没定义就没有。
回流是0，就是不回流
5 分析
5.1 报错

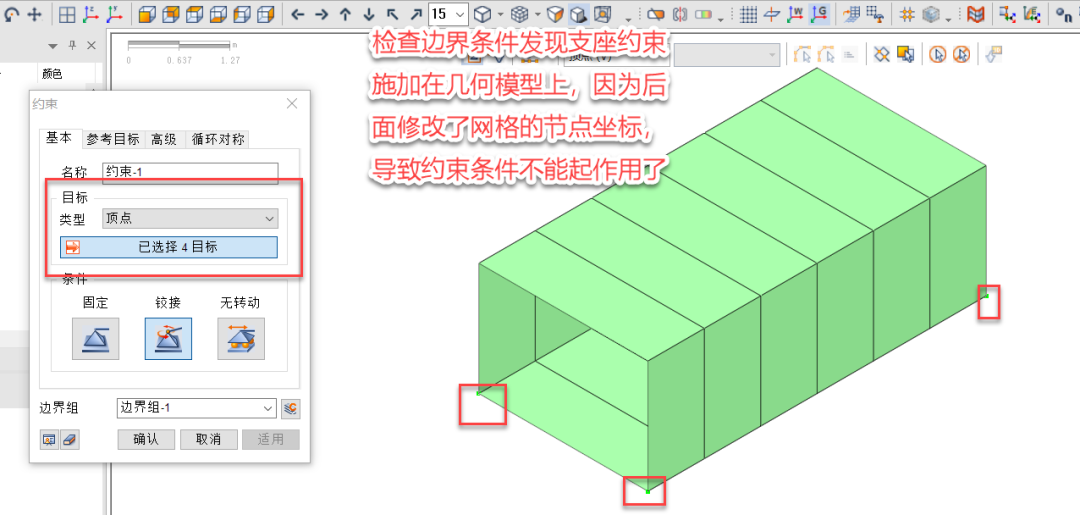

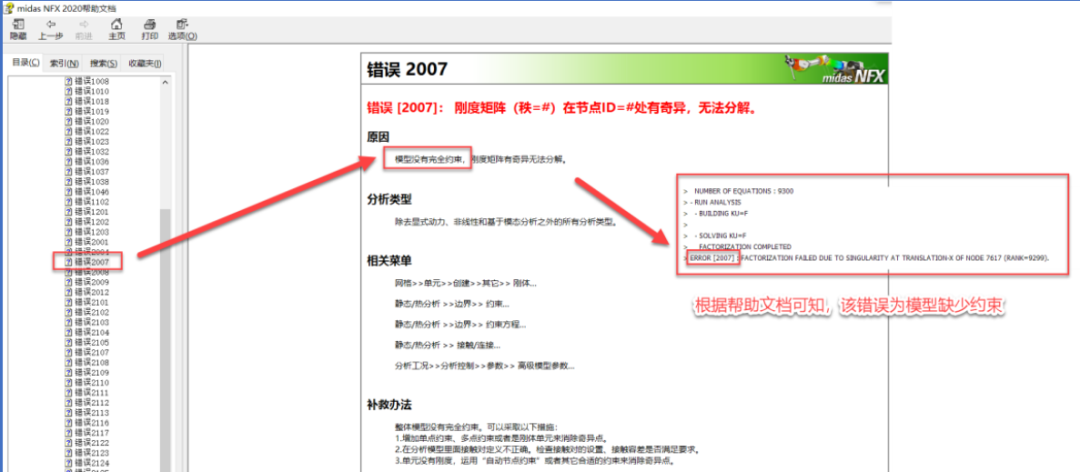

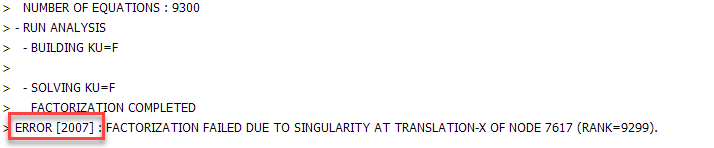

5.1.1 ERROR【2007】修改网格坐标后，模型不能分析了。
答：
支座加载在几何模型上的话，是不会随着网格的变化而变化的，它就固定在那个坐标位置上了，所以导致后来的网格组没有约束。

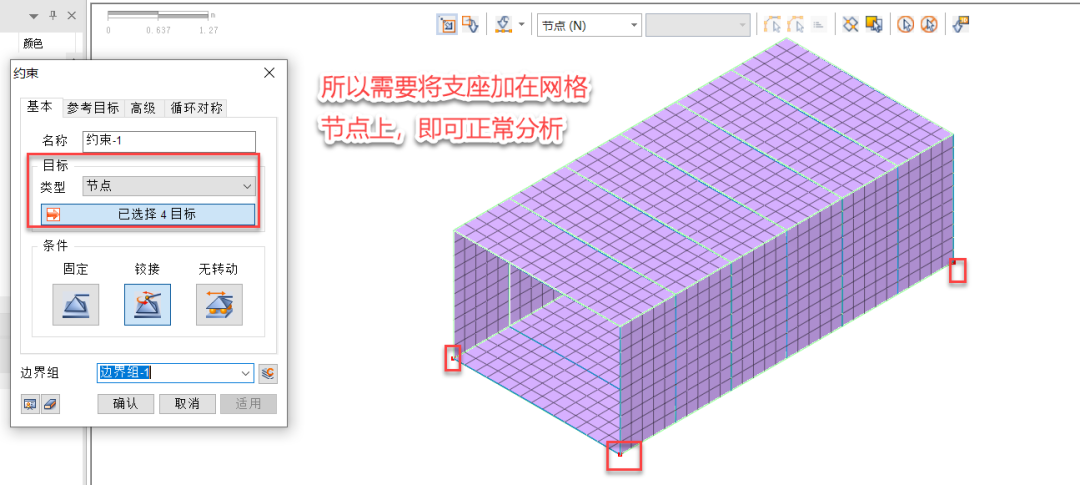

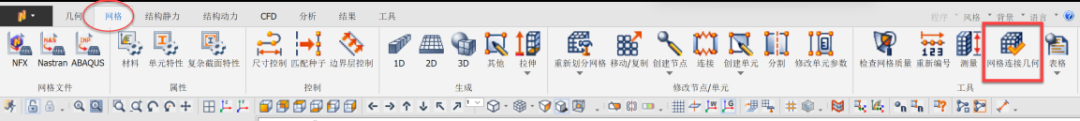

另外，可通过“网格连接几何“功能，将几何和网格耦合
5.1.2 ERROR【2013】“不支持高阶单元”
答：
翻译为中文：不支持高阶单元。

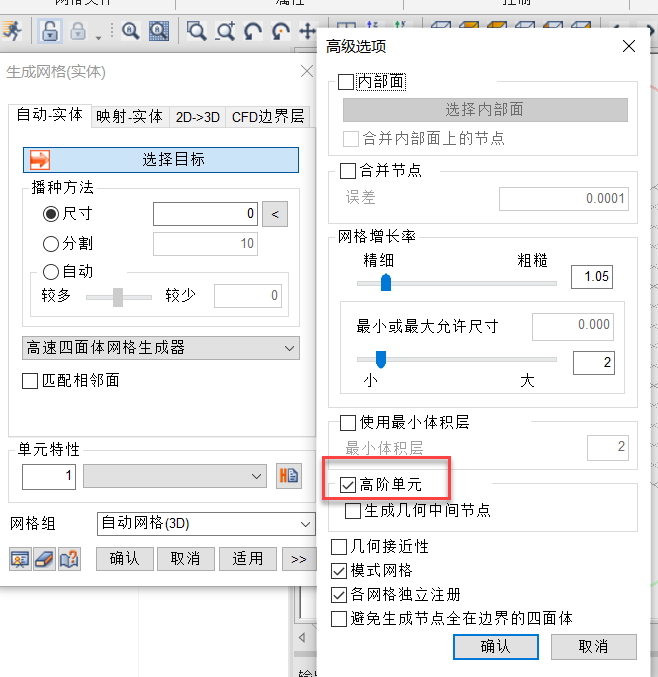

说明你在划分网格的时候保留了“高阶单元”选项，流体分析划分网格必须取消“高阶单元”选项

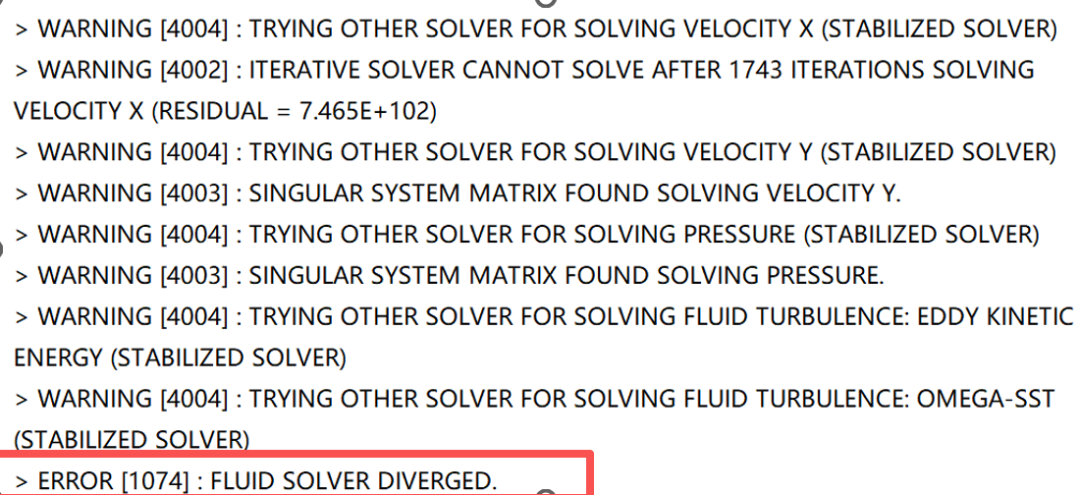

5.1.3 ERROR【1074】迭代分析不收敛
答：检查：

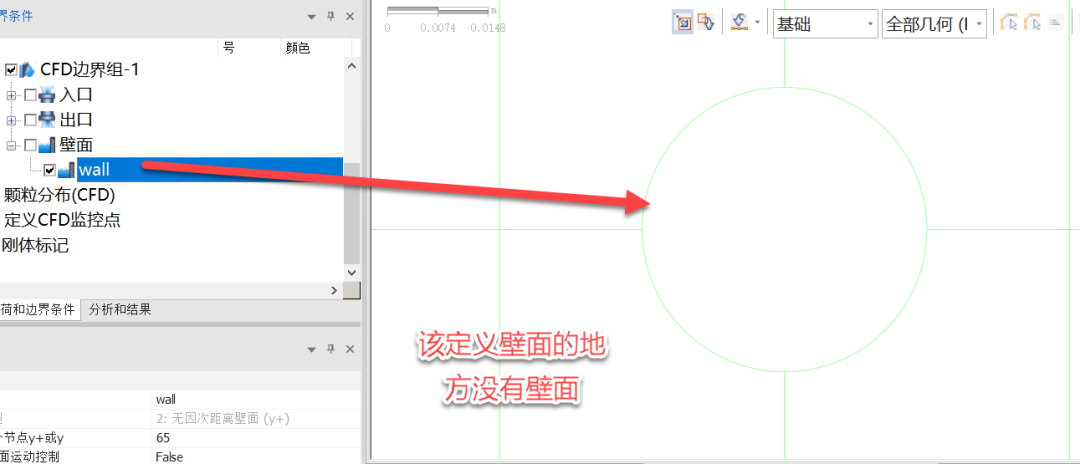

1、壁面是否定义了，或者壁面位置定义错了
2、节点是否耦合
5.1.4 [错误]“生成求解器失败”
答：一般是单元材料问题。
1、定义的单元类型没有使用！

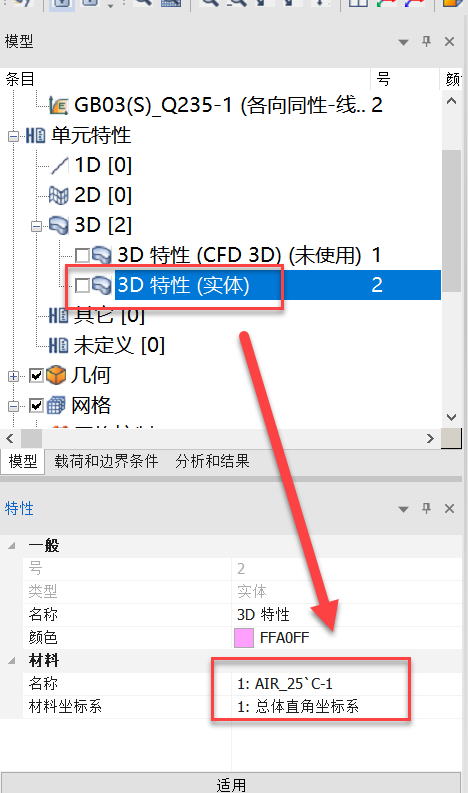

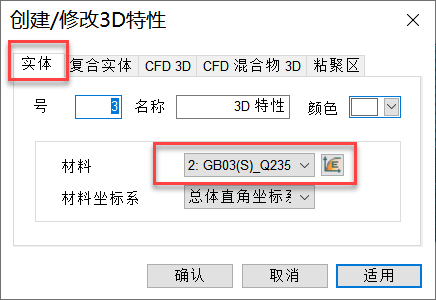

2、 流体分析的时候用了实体特性，没有用CFD 3D特性！
3、用了流体材料，却没有用CFD 3D特性！

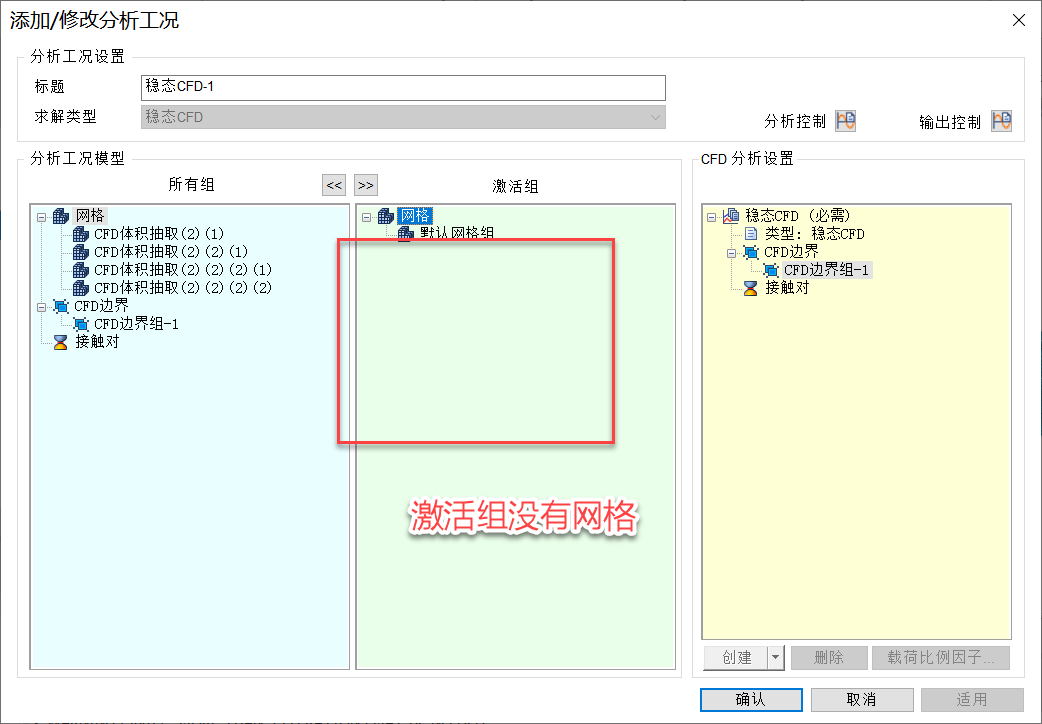

4、 分析工况中没有把网格组放到激活组！（删除网格重新划分后，需要重新拖放。）
5.1.5 WARNING【4007】 : MORE THAN 3 ITERATIONS MAY BE NEEDED

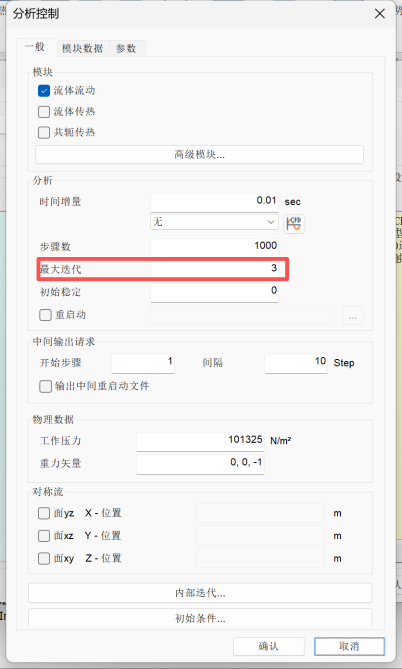

答：一般该提示单独出现可忽略，也可以通过尝试增加分析控制中“最大迭代数“来解决，一般输入3-20。
如果仍有该提示，说明不是迭代的问题，尝试修改模型边界等其他问题。
如果能保证每一个时间步都收敛，当然是好的。但很多时候因为网格，边界条件等问题导致不能每一步都收敛。但是这并不代表计算就有问题，一般是把收敛曲线和监控曲线结合起来判断的。
分析前几步不收敛很正常，如果后面一直不收敛，则需要调整模型，比如加密网格，修改边界条件。

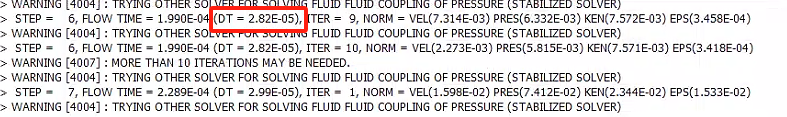

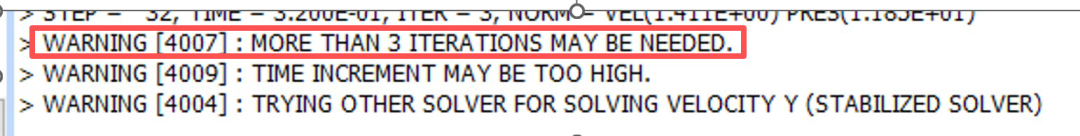

5.1.6 WARNING【4004】 尝试其他求解器。
答：该提示一般不会单独出现，出现这个提示一般代表模型不收敛，分析一般无法进行下去。程序下面的三个警告都是告诉用户可以尝试的解决办法。
【4007】：可能需要3次以上的迭代
【4009】：时间增量可能太高。
【4004】：尝试其他解算器解算速度 Y（稳定解算器）

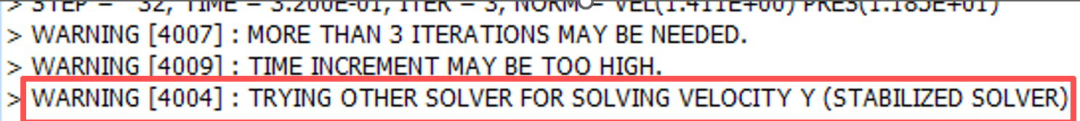

根据软件提示的三个方法去尝试解决问题，特别是第三个warning有特别指出 “VELOCITY Y”，所以可以去模型中找一下，哪里出现了这个参数进行调整。

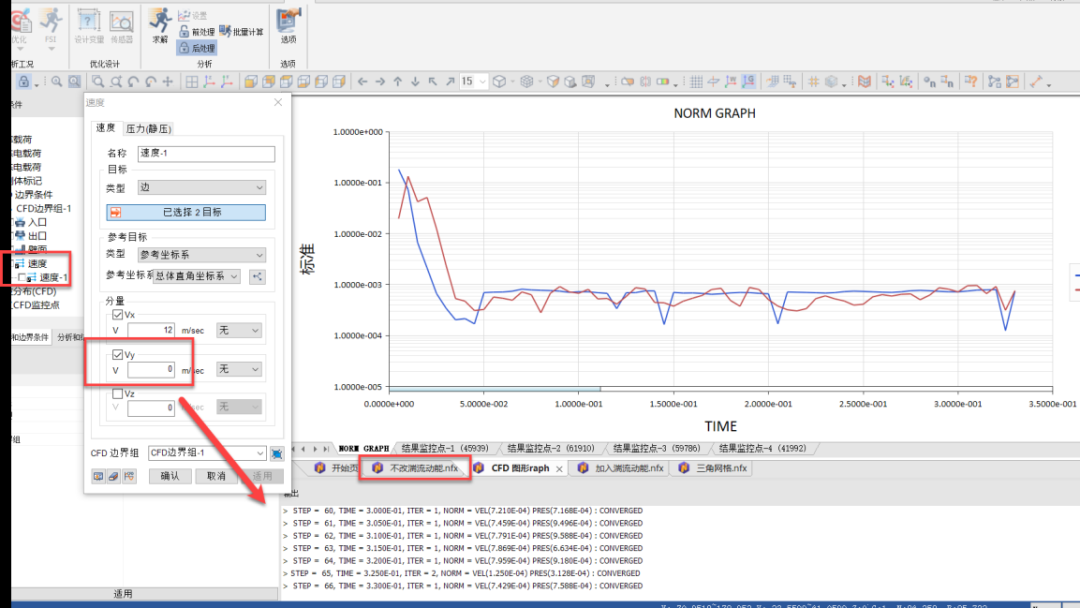

边界条件“速度”中Vy勾选为0，结果收敛：

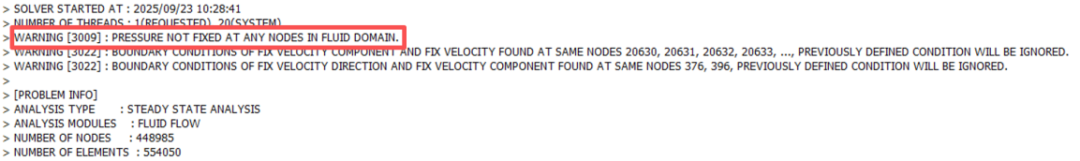

5.1.7 WARNING【3009】分析没开始就提示警告
答： 该提示是模型边界压力条件不足，但不影响分析，如果有可以加上，没有就忽略。
5.1.8 WARNING【3022】分析没开始就提示警告

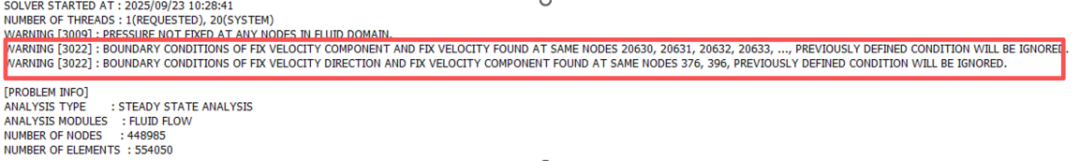

答：该提示警告：“边界条件……将被忽略“。是因为在侧边共线的地方相当于有2个边界条件，所以会提示将忽略其中一个。这个警告不用管，大部分模型分析的时候都有。
6 分析工况
6.1.1 时间增量和步骤数设置是有什么根据吗，一个结构如何大致判断参数的设置合理性？
答：
1、 稳态无需设置时间增量，程序会根据分析的收敛性自行调整。不过步骤数还是要设置，一般默认1000步。后续可根据分析的收敛性进行增加或减少。

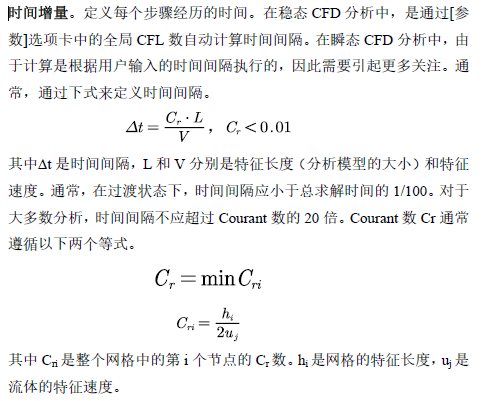

2、 CFD瞬态时间增量的初步估计可以根据以下几个方面来进行：
①快速估计：δt<=网格尺寸/速度
②基于全局CFL数计算
③对于某些特定流动，如冲击波传播或激波捕捉，可能需要更小的时间步长以确保数值稳定性。
3、 如何判断参数合理性？也就是判断收敛稳定性。
①收敛函数：一般收敛范数在1e-03以下或者附近波动，可以认为收敛稳定。
②监控点数据：例如在卡门涡街分析中，圆柱附近速度出现周期性振荡；或者抗风分析出口处附近速度趋于稳定。
综上所述，CFD时间增量的初步估计是一个综合考虑多种因素的过程，需要根据具体问题和计算条件进行灵活调整，这是一个经验积累的过程。
7 结果解读
7.1 多相流
7.1.1 多相流分析时，为什么初始液面不是平的，有锯齿状？

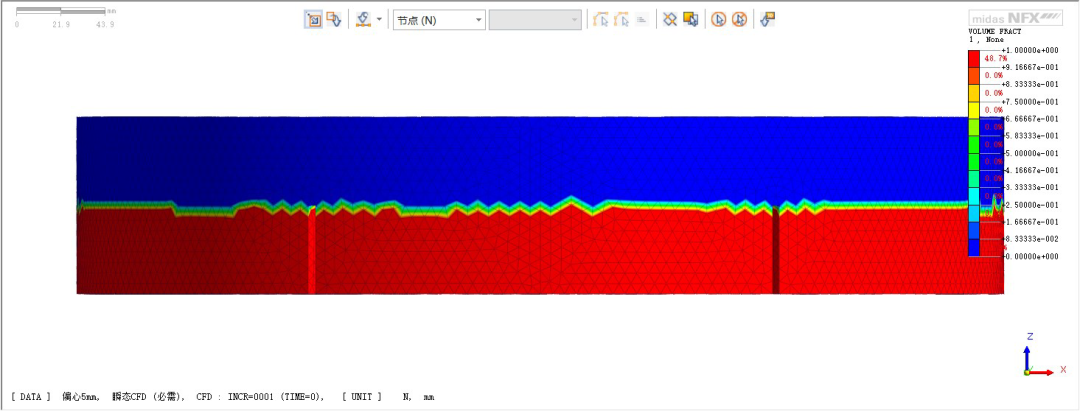

答：假如初始液面坐标为10m，但是划分网格后，并不是所有网格节点坐标一定在10m的位置，所以要想初始液面平齐，必须在几何模型上在10m的位置上印刻一下（或者分割实体），然后再划分网格。

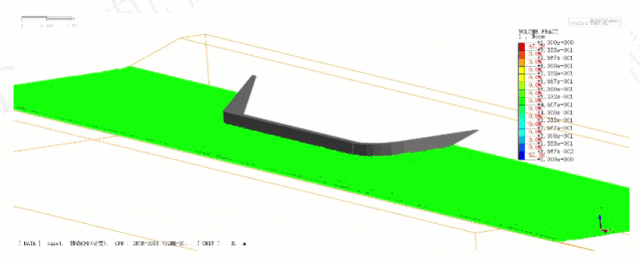

7.1.2 多相流如何查看气液分界线 ？
答：查看等值面结果
默认0.5作为分界线，代表：体积分数大于0.5认为是水域，小于0.5为空气域。
7.1.3 多相流分析提示找不到自由液面？
答：

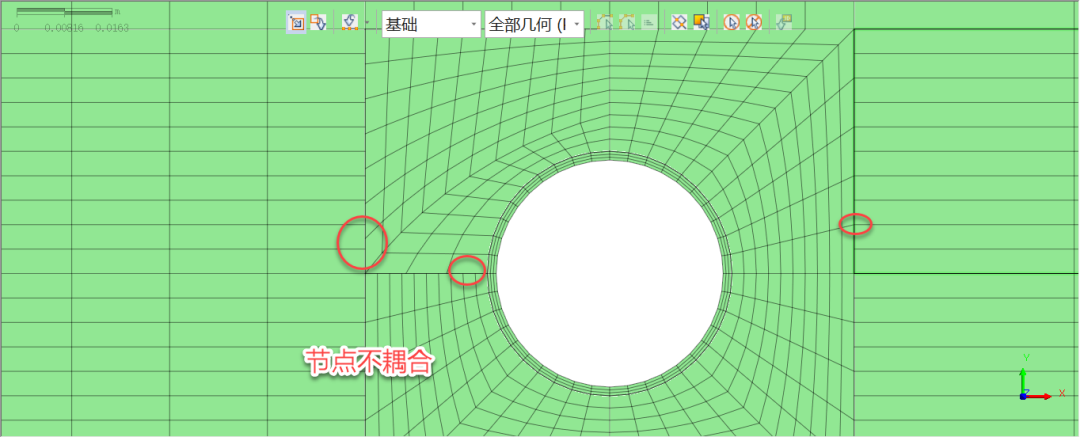

1、节点不耦合
2、没有定义初始水位
7.2 一般

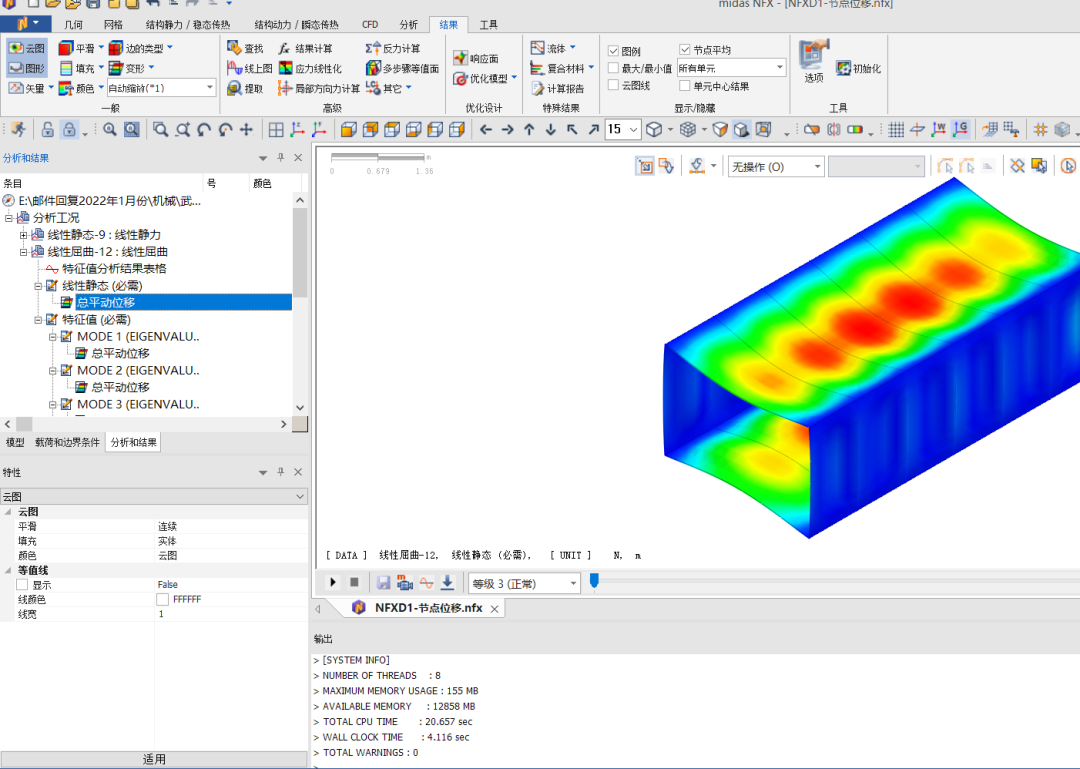

7.2.1 后处理动画结果缩进去了，像是有缩放？

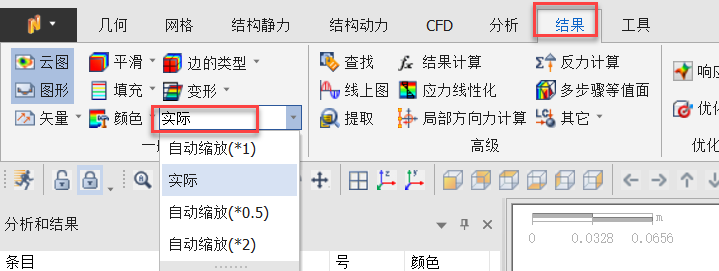

答：1、检查变形是否切换到“实际”

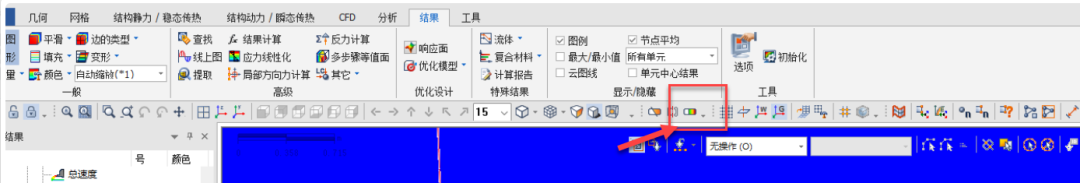

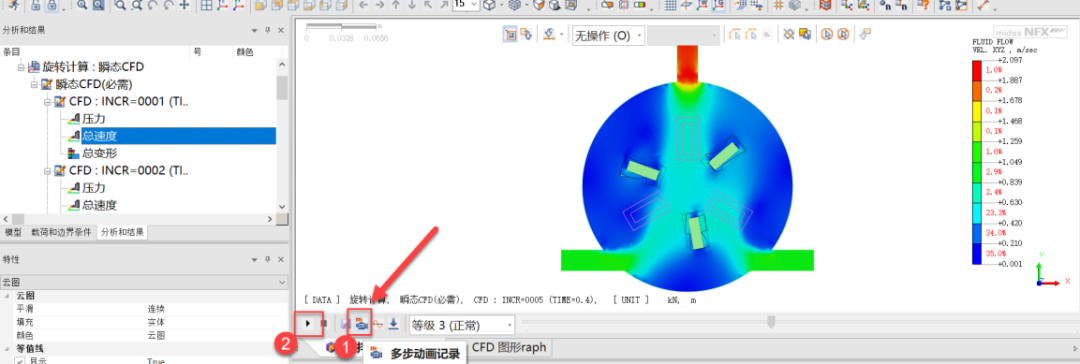

2、 查看动画，需要先点击“多步动画”按钮
7.2.2 流体分析结果异常？
1、 只有第一步有结果，后面没有结果。
2、 瞬态分析不按照定义的时间步来。
答：都是因为工况名字重复了，名称不区分大小写，改下名称即可。
7.2.3 点播放，就这一帧，在闪吗？
答：先点多步动画，再点播放。
7.2.4 稳态CFD，算完应该是恒定流，不应该变化，怎么看着像瞬态CFD，画面一直在变。
答：稳态分析也有迭代收敛过程，当然有变化。
稳态分析只需要看最后一步收敛的结果，前面都是迭代过程的结果，结果和时间没有关系。瞬态分析每一步对应的该时刻的结果，每一步时间都有意义。
7.2.5 二维问题，怎么算出口流量？
答：流量=速度*面积。你看的位置只有一条线，线是没有流量的，面才有。
如果是简化了模型，可用实际面积乘以该处的平均速度，得到流量。

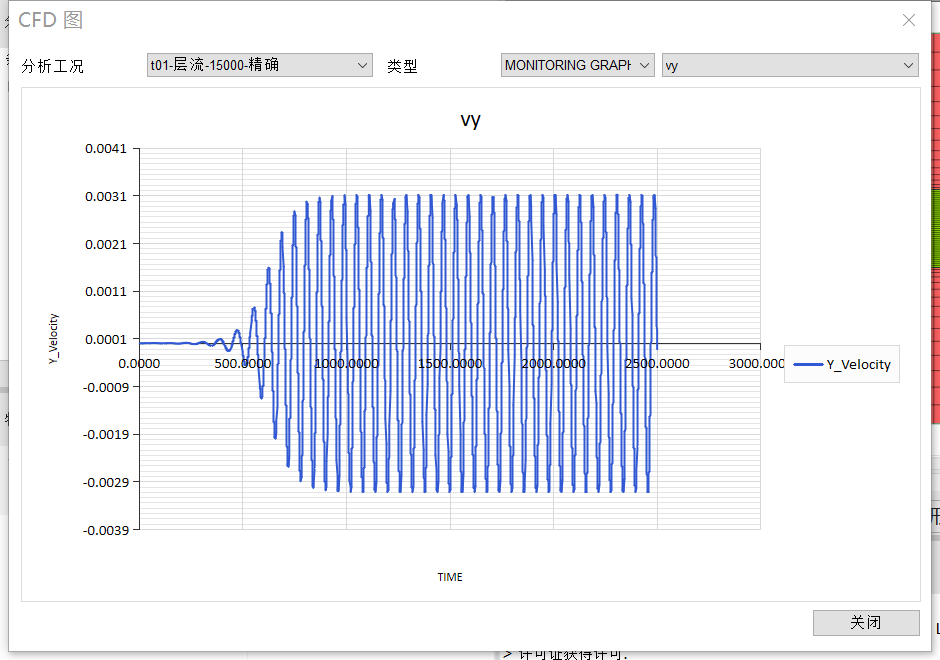

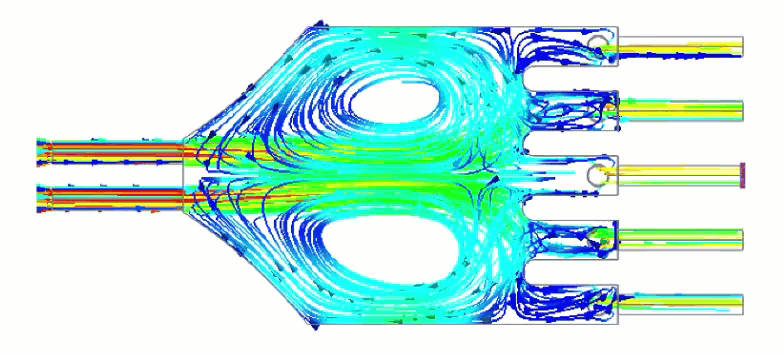

7.2.6 监测了支管的平均流速，关了以后找不到了，点开“CFD曲线图”只有残差的图，没有之前检测的流速图？

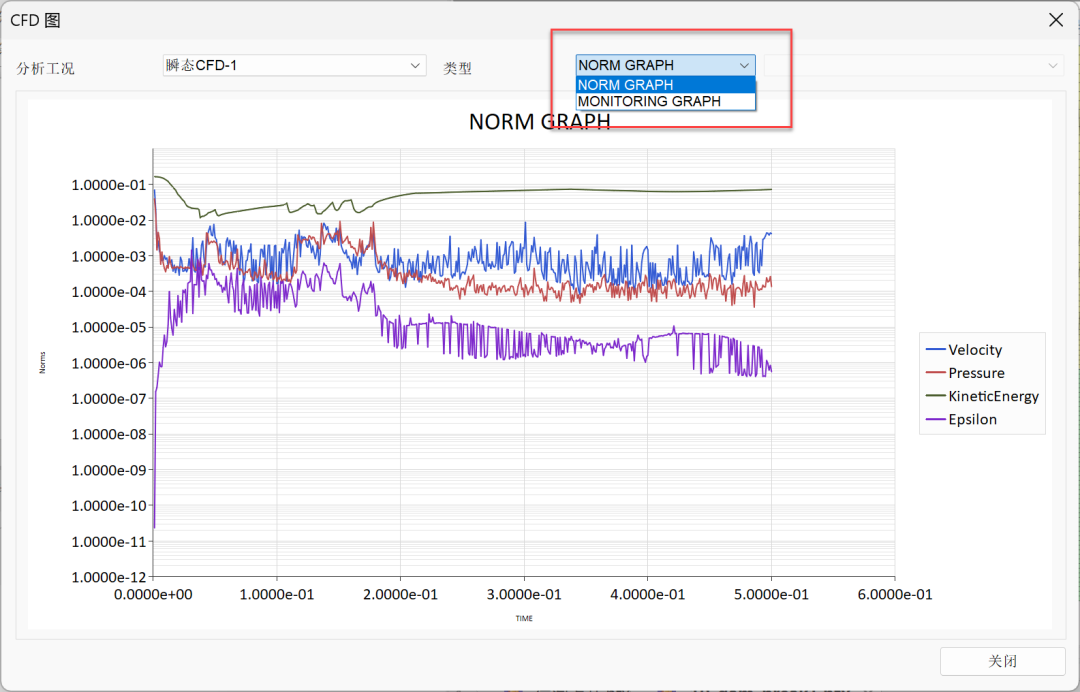

答：右键对应的工况——打开“CFD曲线图”
如果定义了监控，在这里切换即可查看
