【仿真万物14期】ABAQUS输出帧频率如何设置？

ABAQUS输出帧频率如何设置？

由于ABAQUS求解时往往存在大量增量步，为了避免计算生成的ODB结果文件过大，我们通常不会保存所有增量步的场输出或历史输出结果。

默认情况下，ABAQUS针对不同的分析类型会设置不同的输出帧频率。

例如：

• 对于静力通用隐式分析步，默认输出每一增量步的结果

• 对于动力显式分析，默认固定输出20帧

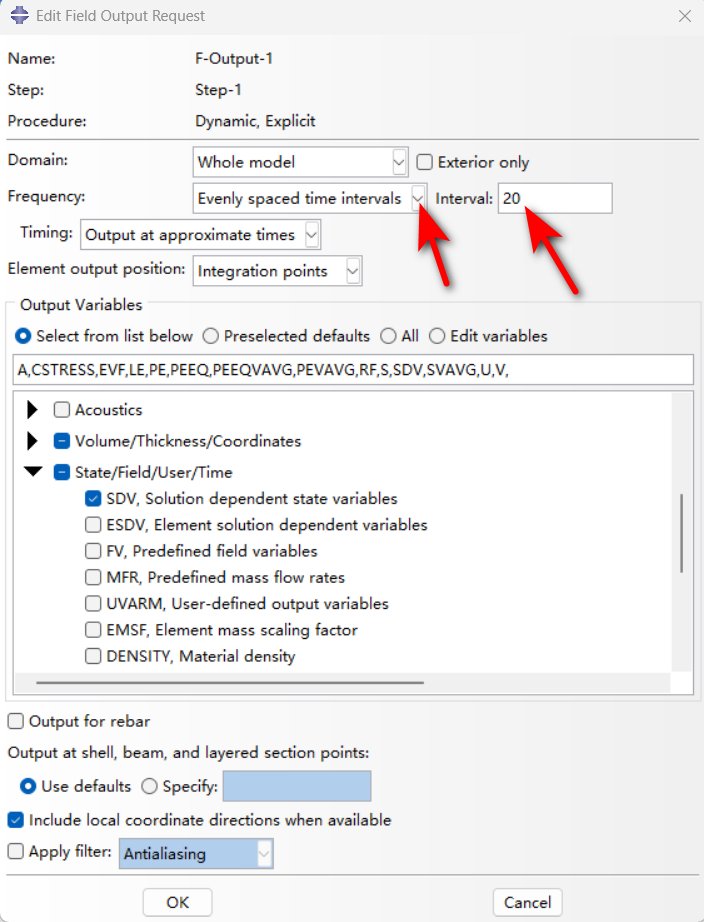

用户也可以手动修改ABAQUS输出帧频率，打开场输出或历史输出的设置界面后，在如下箭头位置设置

有以下选项：

1、指定输出帧数，如下设置为输出20帧

2、每个增量步均输出

3、指定输出时间间隔，如下设置每隔0.1时间间隔输出一帧

来源：九千CAE
