搞电路仿真,LTspice这个免费神器你用了就回不去

8小时前浏览19
大家好,今天跟大家聊聊一款仿真软件——LTspice,并分享一些相关资料

估计很多同行看到这个软件名字,都会会心一笑,因为它实在是咱们圈子里一个硬核仿真工具。对于正在读这篇文章,可能还不太了解它的小伙伴来说,今天这篇内容,可能会为你打开一扇新世界的大门。

01

LTspice简介

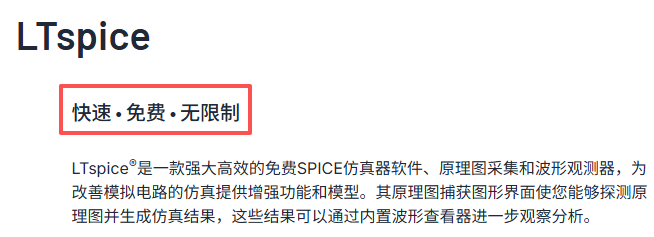

简单来说,LTspice是一款完全免费、功能很强大的电子电路仿真软件 ,提到仿真软件,你可能会想到Multisim、PSpice、Proteus这些名字。它们确实不错,图形化界面友好,对新手很友善。但LTspice不一样,一旦你用熟了,就再也回不去了。

LTspice最初由Linear Technology公司开发,这家公司是模拟电路领域的巨头之一。后来,Linear被另一家更庞大的模拟芯片巨头Analog Devices收购了。所以,现在LTspice是ADI公司亲生的、并免费向全世界提供的工具。

它的定位非常明确:为仿真模拟电路而高度优化。请注意“高度优化”这几个字,这可不是随便说说的。尤其是在开关电源、放大器、滤波器等模拟电路领域,LTspice的表现非常棒。

LTspice解决的几个核心痛点:

第一,也是最重要的一点:它完全免费!正版免费!

这一点对于学生、爱好者以及创业初期的团队来说,简直是福音。再也不用纠结于破解、许可证过期或者版权风险了。Analog Devices作为芯片原厂,它开发LTspice的根本目的,是为了让你更好地使用他们家的芯片。你用它仿真好了,设计顺利了,自然就更愿意选用ADI的元器件。这是一个双赢的、非常聪明的策略。据说,国外很多大学的教学现在也直接用LTspice,就是因为这个免费正版的优势。

第二,它的模型极其精确,仿真结果高度可靠!

LTspice内置的器件模型,尤其是ADI自家产品的模型,是SPICE模型的升级版。这些模型直接来自于芯片设计团队,参数非常详尽和准确。

第三,仿真速度极快!

LTspice在算法上做了极致的优化。仿真一个复杂的开关电源电路,也很快就跑完了,这种流畅感,在你需要频繁修改参数、进行优化时,有很好的体验感。

第四,开关电源仿真是它的“看家本领”!

如果你从事电源设计,那么LTspice几乎是你的不二之选。ADI 公司在电源管理芯片这块技术领先,LTspice 里面直接集成了大量最新的电源芯片模型,用起来非常方便。

对于开关电源的环路稳定性分析,LTspice 自带 FRA 功能,可以直接画出波特图,这样工程师就能清楚地看到系统的频率响应,方便调整补偿网络,保证电源在不同负载和工作条件下都能稳定运行。

另外,它还能处理非线性电路,精确模拟开关管导通和关断的瞬态过程,这样仿真出来的结果更贴近实际电路的表现。

02

LTspice资料简介

为了帮助大家顺利“上车”,我给大家准备了一份LTspice学习资料包,下面来详细介绍一下:

资料1:LTspice安装包

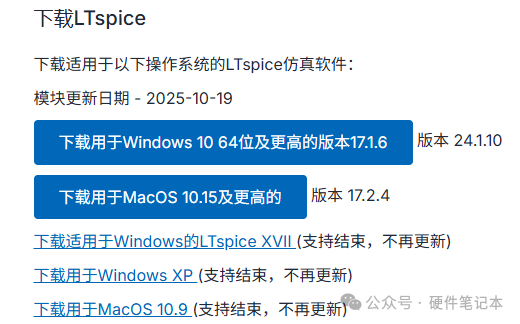

这个不用多说了,解压即用。当然安装包大家也可以去ADI官网下载。


资料2:《LTspice IV入门指南》 (53页PDF)

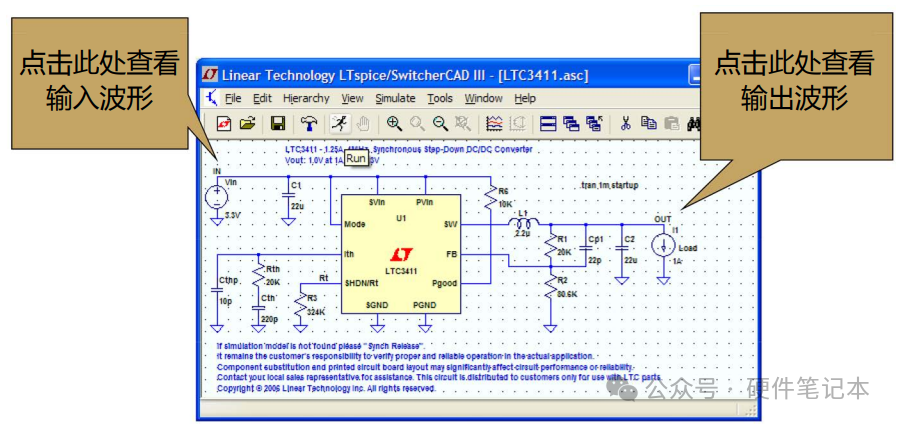

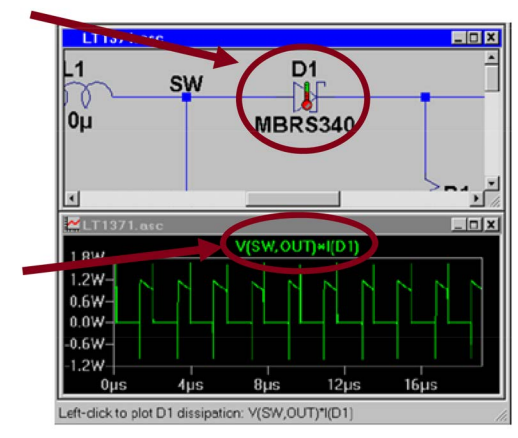

LTspice用起来主要就分三步:首先,你去官网把它免费下载下来,软件里自带了很多现成的芯片模型,可以直接拿来用;然后,用它画出你的电路图,或者直接打开现成的演示电路;最后,一键仿真,就能用它的波形查看器看到各种电压、电流的曲线了。这个软件不仅能做这些基础仿真,还能帮你自动检测电路状态、分析电源效率,功能很强大。


资料3:《活学活用LTSPICE电路设计》 (385页PDF)

这是一本由日本作者涉谷道雄编著、彭刚翻译的书籍,可以说是LTspice的进阶宝典。全书分为基础篇应用篇两大块。

  • 基础篇:系统地讲解软件的安装、设置、绘图技巧和所有仿真命令的深度解析。比入门指南更深入,细节更多。

  • 应用篇:通过大量实际工程案例,比如各种开关电源拓扑(Buck、Boost、反激等)、运算放大器电路、滤波器设计等,来展示LTspice如何解决真实世界中的设计问题。这本书能让你从会用软件升级到能用软件搞定设计。


资料4:《LTSPICE电路设计常见问题解答》 (134页PDF)

这份资料非常实用,它直接来源于ADI的官方工程师。他们把自己在支持客户时遇到的最常见、最典型的问题整理了出来,并以图文并茂的方式进行解答。

它的讲解非常有条理,按照以下格式进行讲解:问题简介 -> 设计规格 -> 设计技巧/注意事项 -> 设计步骤 -> 设计仿真 -> 测试结果 -> 参考资料。跟着这个流程走,你能解决大多数遇到的问题。

如果你想或者更多的这方面的学习资料,也可以充分利用网络资源

    • B站大学堂:B站上有大量关于LTspice的教学视频,从入门到精通,应有尽有。看视频学习往往更直观。

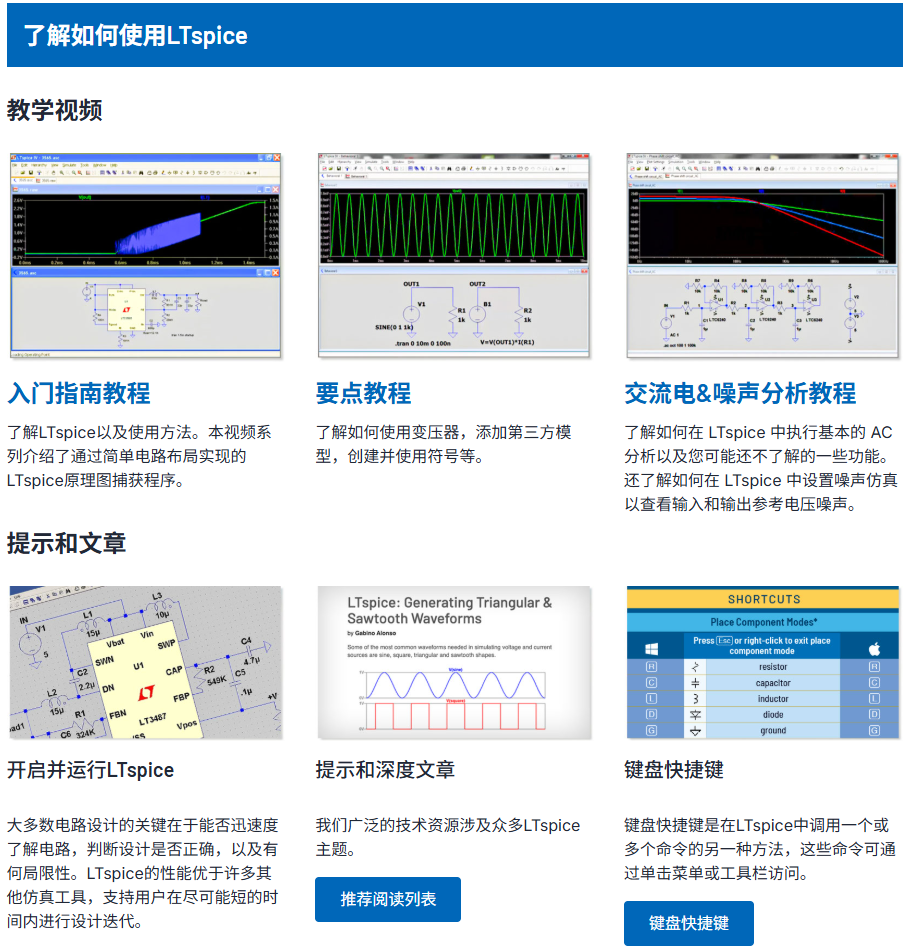

    • Analog Devices官网:直接去ADI的官网,搜索LTspice,你会发现官方提供了海量的演示电路、技术文章和视频教程,这些都是第一手的学习资源。

注:为支持知识产权,建议通过正规渠道购买正版书籍。此处提及的PDF仅用于个人学习交流,请勿用于商业用途。获取方式通常可通过技术社区、图书馆资源或在线学术平台查询。

来源:硬件笔记本
非线性电源电路电子芯片Multisim
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-11-09
最近编辑:8小时前
硬件笔记本
本科 一点一滴,厚积薄发。
获赞 156粉丝 45文章 381课程 0
点赞
收藏
作者推荐

倒反天罡!这年头DDR4都比DDR5贵了?老项目血亏,新项目赶紧换平台吧。

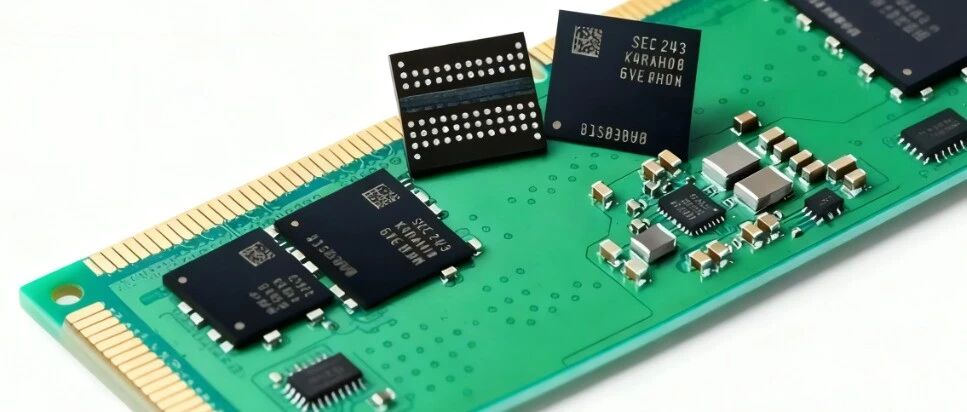

最近存储市场又热闹起来了,DDR4、LPDDR4X 还有 NAND Flash 这些存储芯片,价格是一路看涨。而且不少行业机构都判断,这波涨价才刚起步,估计还得持续好几年。这对做咱们嵌入式开发和智能硬件的朋友来说,可不是啥好消息,意味着产品成本又要往上走了。 更有意思的是,现在市场出现了一个历史性的反转:DDR4 的价格居然比 DDR5 还要贵,而且贵不少,同样容量的DDR4 差不多是 DDR5 价格的两倍。这种倒挂现象确实挺少见的。在这种背景下,那些能支持新一代 LPDDR5 内存的芯片平台,优势就越来越明显了。比如瑞芯微的 RK3576,它不仅能直接用上带宽更高、功耗更低的 LPDDR5,本身在算力和能效方面也提升很大。眼看着 DDR4 越来越贵,像 RK3576 这类支持 LPDDR5 的芯片,性价比反而会越来越突出,逐步成为替代 RK3568 这些老一代芯片的主流选择。今天要跟大家介绍的,就是基于这颗 RK3576 芯片打造的一款高性能开发板——触觉智能推出的 Purple Pi OH2。这块板子不光是 CPU、GPU 和 NPU 全面升级,更重要的是它直接搭载了 LPDDR5 高速内存。这样一来,既避开了 DDR4 涨价的供应链风险,又为咱们开发者提供了一个既稳定又高性能的硬件基础,算是真正面向未来的一个选择。下面,我们就从硬件、软件以及开发资料各个方面,来看看这款开发板究竟有什么不一样。01硬件资源介绍这款开发板尺寸小巧(119x80mm),采用“底板+核心板”结构,并通过邮票孔将核心板直接焊接。这样做主要有三大好处:一是连接稳定可靠,抗振动能力强;二是省去了连接器,成本更低;三是模块化设计方便未来升级,非常有利于小型化产品的开发。核心板介绍触觉智能的SOM7609核心板,简单说,就是把RK3576 SoC、LPDDR内存、eMMC存储以及PMIC电源管理芯片,统统打包在了一块仅40.5 x 40.5mm的极小型电路板上。通过152Pin LCC+148Pin LGA,完整地引出了RK3576的全功能引脚资源,为咱们开发者提供了极大的灵活性。内存有两个版本可选:SOM7609-S1: 用的是LPDDR4/4x。性能对于大部分项目来说完全够用,关键是成本上有优势。SOM7609-S2: 升级到了LPDDR5/5x,带宽更大。如果你做的项目对AI算力要求极高,用S2版本能更好地把RK3576的性能榨干。用核心板的好处,说白了,就是帮咱们把最难、最贵、最费事的部分给干了。像高速的DDR布线、eMMC,他们都在高密度PCB上搞定了,保证信号质量。咱们自己只需要设计一个相对简单的底板,实现具体的功能接口就行,大大降低了开发难度和风险,项目周期也能缩短。底板介绍光有核心板还不行,得有个评估板让你快速上手。Purple Pi OH2就是这个角色。这块评估板基本上把RK3576能用的接口都给你引出来了。咱们先来看下底板正面和背面整体布局,十分美观。底板正面图片 图源触觉智能官网 底板背面图片 图源触觉智能官网 咱们从左到右依次介绍一下这些接口: 🔍 最左边:Type-C 调试口这是用来做调试的,板子上直接集成了 CH340E 芯片,把调试信号转成了 USB Type-C,所以你只需要一根普通的 C 口线,就能连电脑进行开发调试。 🎧 音频部分:耳机 + 麦克风接着是一个 3.5mm 耳机接口,标准 CTIA 制式,插普通耳机就能用。紧挨着它后面还有一个 米白色的 2Pin 麦克风接口,用的是 1.25mm 间距的立贴插座,可以直接接驻极体麦克风,录音或者语音输入都很方便。 ⬆️ 侧出接口:Type-C OTG(功能超强)这个侧放的 Type-C 口支持 USB 3.0 OTG,还带 DP 1.4 显示输出!也就是说,你不仅能用它下载固件、做 ADB 调试、接 U 盘,还能外接便携显示器,一口多用,非常灵活。 📺 侧出 HDMI 2.1同样侧出,不占板子空间,支持 最高 4K@120Hz 输出,接大屏玩游戏或者放高帧率视频都很流畅,画质体验拉满。 🔄 双层 USB 口设计下层是 USB 3.2,传输速度快,还能提供 5V/900A 供电;上层是 USB 2.0,适合接键鼠、耳机等不要求高速的设备。这样叠放设计,极大地节省了空间。🌐 双千兆网口再往右是两个千兆以太网口,支持 WAN + LAN 双 IP,可以同时接入两个网络,适合做软路由、网络网 关或者轻量服务器,非常实用。 ⚡ 最右边:DC 电源输入供电范围是 9~24V,宽电压设计,适应性很强。 这一排接口虽然紧凑,但种类齐全,布局合理。特别是侧出的 Type-C 和 HDMI,加上那个双层 USB,既省空间又保证功能,选型真的很到位。不管是开发调试,还是接外设、显示、网络,都考虑得很周到,是一个既实用又让人眼前一亮的设计。 眼前这一排就是主板的 2x20 双排针,也就是咱们我们常说的 GPIO(通用输入输出)接口。它的规格是 2.54mm 间距,总共40个引脚,而且完全兼容树莓派4B的引脚定义。 🎨 设计上最大的亮点:彩色标识!厂家特别用心地给不同功能的信号引脚配上了不同的颜色。比如:电源引脚可能是红色或黄色。地线引脚是黑色。特殊的通信总线(像I2C、SPI)可能是蓝色、绿色等。这样一来,我们调试的时候,一眼就能锁定目标引脚,再也不用像以前那样,一二三四……地低着头一个个数过去了,大大减少了接错线的概率,也节省了宝贵的时间。 主板留有一个RTC电池座,使用CR1220电池。当主板完全断电后,这个电池就会自动接管,保证系统时钟继续“滴答”走时。这样下次你再开机的时候,时间、日期都依然是准的。从这边看有一个比较显眼的黄色方形的插件,可能有些同学会比较好奇这是什么元件呢?在这里有什么作用? 大家经常做产品的,应该一眼就看出来,这是DC电源输入端的保险丝FUSE。结合原理图,咱们可以知道它的具体型号和参数,这是一款自恢复保险丝,当过流发生时它能自动断电保护电路,故障排除后又能自动恢复,无需人工更换,一劳永逸。 我们再来看看这一组主要用于显示和摄像的高性能接口!从左到右依次是: 📺 最左边:MIPI DSI 显示接口这是一个 1x40x0.5mm间距 的FPC座子。连接显示屏后,最高能输出 2560x1600@60fps 的超高清画面。无论是接高分辨率的平板屏还是高刷屏,显示效果都会非常细腻流畅,绝对是视觉享受。 👆 中间:TP 触摸接口这个 1x6x0.5mm间距 的FPC座子专为触摸屏设计。当你外接触摸屏时,就是通过它来传输你的点击和滑动操作,实现灵敏的触控交互,用起来就像在用手机或平板一样顺手。 📷 右边三个:MIPI CSI 摄像接口这三个 1x40x0.5mm间距 的FPC座子主要用于视频输入,它们非常灵活,支持多种通道组合模式,比如:4+4+4 lane4+2+2+2+2 lane 4+4+2+2lane这意味着咱们可以搭建多摄像头系统,轻松玩转双目视觉、全景监控、或者多路同步录像等高级应用,扩展性非常强。 我们再来看看这一排整齐的2.0mm间距接口,它们虽然看起来小巧,但功能都非常实用! 📶 最左边:IPEX 天线接口这是一个标准的 IPEX 连接器,专门用来外接WIFI和蓝牙天线。这里的WIFI/BT支持双频2.4G/5.8G,802.11a/b/g/n/ac,WIFi5,支持BT5.2。装上外置天线后,无线信号的强度和稳定性会大大提升,告别卡顿! 💨 往右第一个(1x2):风扇供电接口这个 2针的插座 是风扇专用接口。当整机运行高负载任务发热时,接上一个小风扇,就能有效辅助散热,保证主板持续高性能运行。 🔄 中间两个(1x4):USB 2.0 扩展接口这两个 4针的插座都是USB 2.0 接口。它们的用处可大了,可以引出来连接机箱的前置USB口、或者接一些不需要高速传输的外设,比如指纹模块,USB摄像头等,大大增强了扩展的灵活性。 🔊 最右边(1x4):扬声器接口这个 4针的插座 是专门用来接立体声喇叭的。为什么要用4个针脚呢?因为它直接支持左右声道!这样在组装整机时,就能轻松实现立体声输出。 板子背面还有一个TF卡座支持SD3.0,支持高速SD卡。 右边SW1为按键RECOVERY KEY,烧录按键,用于通过USB升级烧录系统固件。 板子另一侧的左边为1x5x1.25mm间距米白色贴片卧式针座,用于ADC检测。 右边还有一个M.2接口的卡槽,连接器采用标准M2 NGFF-M-KEY座,支持PCIe2.1,适用2280尺寸SSD固态硬盘。 这个评估板就相当于一个参考设计,有配套的原理图和PCB源文件。咱们自己做底板的时候,很多电路都可以直接参考它,能省下不少查资料、反复调试的时间。02软件资料介绍芯片和板子再好,软件跑不起来、资料不全也是白搭。触觉智能在这方面做得挺到位。1、系统支持全面:它支持安卓Android、开源鸿蒙OpenHarmony、统信OS,以及像Debian、Ubuntu这样的Linux系统。选择非常丰富,这样在产品研发和批量生产时,就能大大方便咱们根据需求来灵活选用。 2、资料获取方便:官网产品页面直接就能下载数据手册、原理图、PCB库文件(这点太重要了!)、尺寸图。软件开发包(SDK)和详细的编译指南也都能找到。像Purple Pi OH2的系统镜像,他们直接提供了百度网盘的链接,Linux、Android、OpenHarmony三个版本随便下,解压烧录就能体验,对新手极其友好。3、开发环境友好:跟着他们提供的文档,搭建编译环境、编译源码、烧录系统,过程都比较清晰。这对于快速启动软件开发,特别是驱动调试和应用移植,帮助巨大。03总结聊了这么多,最后总结一下。这套RK3576开发板,特别适合以下情况:你正在做工业HMI、AIoT网 关、NVR、边缘计算盒子、商用显示设备等项目。你需要一定的AI算力,但又不想额外增加成本和设计复杂度。你希望快速成型,不想在核心系统调试上花费太多时间。你的产品对稳定性要求高,需要可靠的硬件基础。它的优势在于:1、性能均衡: RK3576本身性能足够强,接口也丰富,能应对大部分中高端应用场景。2、设计可靠: 核心板用料扎实,接口稳定,为产品打下了好基础。3、开发省心: 资料齐全,软件生态支持好,能大大缩短从立项到量产的时间。触觉智的能这套方案,是实实在在地在帮咱们硬件工程师和项目团队“减负”。它把最棘手的部分标准化、产品化了,让咱们能把精力更多地集中在产品本身的特色功能和创新上。如果你正在为下一个项目选型发愁,真可以花点时间了解一下它,说不定就能帮你打开新思路。04限时福利,手慢无!最近,触觉智能正在举办专场活动,现在正是入手开发板的最佳时机!我们为大家争取到了 整整200套 活动专属名额,售完即止,绝不补货! 机会非常难得。来源:硬件笔记本
