车载储氢系统的振动及优化

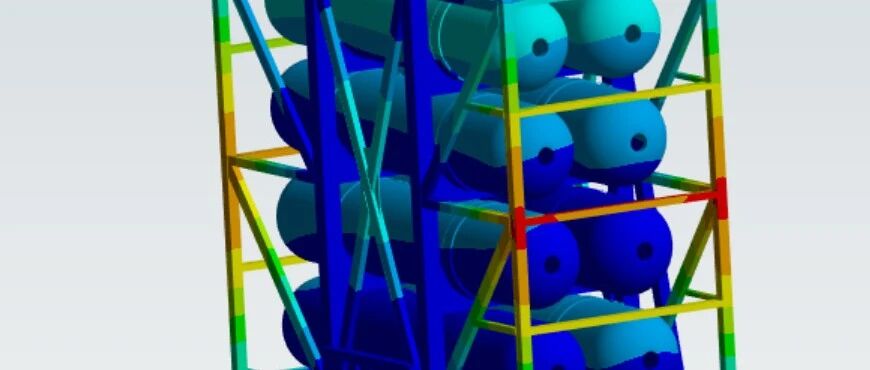

🚘 一、车载储氢系统的振动来源车载系统的振动主要来源于以下几个方面：来源 特征 说明 发动机与动力系统高频、周期性 内燃机/电机转矩波动、传动系统不平衡 道路激励低频、随机性强 颠簸、坑洼、振荡桥梁引起底盘振动 空气动力与共振中频 高速行驶时气动脉动与车体共振 车体结构传递宽频 振动通过固定点和支架传递到储氢系统 附件装置振动高频 空压机、冷却泵、阀门切换引起局部激振 这些激励往往叠加，形成多频带、非线性、随机振动环境⚙️ 二、振动对储氢系统的影响影响部位 振动风险 后果 气瓶与支撑框架 共振、疲劳损伤 框架焊缝裂纹、气瓶外壳磨损 管路系统 高周疲劳 接头松动、泄漏风险 阀门与传感器 高频振动 零点漂移、机械磨损 密封垫与橡胶件 阻尼老化 刚度下降、密封失效 整体结构 模态耦合 共振导致结构破坏或螺栓松动 🧠 三、降低振动的设计思路核心目标：“降低传递、控制响应、提升阻尼。”（1）结构优化设计调整固有频率：使系统固有频率避开发动机与路面激励频率（通常<200 Hz）。提高刚度或增加质量都能调整固有频率： 增加框架稳定性：采用封闭截面（矩形管）和三角加筋结构。对称布置气瓶：减少偏心力矩与扭转振动。优化连接节点刚度：避免局部柔性节点成为振动放大点。（2）阻尼与隔振设计阻尼是最有效的“振动耗能”手段。措施 作用原理 工程要点 橡胶支撑垫/阻尼垫吸收中高频振动能量 材料选型关键：硅橡胶、EPDM等，注意温度依赖性 复合隔振支座金属+橡胶组合，兼顾刚度与阻尼 用于框架与底盘连接 弹簧悬置系统通过柔性支撑隔离低频振动 多用于大容量储氢模块 阻尼涂层/阻尼层板增加结构内耗 适合用于框架梁、板结构 流体阻尼器或TMD吸收特定频率能量 适用于高端车辆或研究型装置 （3）连接与安装改进柔性连接管路：采用波纹软管或金属软管过渡，吸收震动位移。浮动式安装：气瓶与车架之间加入弹性连接，避免刚性约束。防松设计：使用防松螺母、涂胶螺栓、预紧力控制。多点支撑：分散振动应力，避免集中载荷。模块化支架设计：各储氢模块独立支撑，避免结构共振。（4）材料与环境匹配橡胶类材料阻尼系数随温度变化显著：低温（-40℃）时变硬、阻尼降低；高温时软化，易蠕变。→ 应选择低温柔性橡胶或复合阻尼材料。复合材料气瓶（IV型）刚度较低，应设计缓冲结构防止共振。金属框架易传导振动，应增加阻尼层或使用复合连接。（5）系统级控制与试验验证模态分析（Modal Analysis）：识别结构固有频率与振型。随机振动分析（PSD分析）：评估道路激励下响应。试验台振动验证：根据GB/T 31467 或 SAE J2579标准进行。加速度监测：实车振动测试点包括气瓶中部、框架连接处、阀块位置。🔧 四、典型工程措施总结表层次 措施 目标 系统层面模态优化、频率避开激励带 防止共振 结构层面框架加筋、轻质高刚度结构 降低振动放大 连接层面橡胶垫、柔性管、浮动安装 降低传递率 材料层面选择高阻尼材料（橡胶、聚氨酯） 增能耗 工艺层面预紧、防松、装配公差控制 稳定连接刚度 验证层面模态+随机振动试验 验证设计效果 🧩 五、设计优化的关键计算振动传递率： T = \frac{\sqrt{1 + (2\zeta r)^2}}{\sqrt{(1 - r^2)^2 + (2\zeta r)^2}}其中： r = \frac{\omega}{\omega_n}r=ωnω 为频率比 \zetaζ 为阻尼比→ 要实现良好的隔振： r > \sqrt{2}, \quad \text{且} \quad \zeta \text{适中（0.1~0.3）}✅ 六、总结要点设计目标：避开共振、吸收能量、隔离传递。关键措施：结构优化 + 橡胶阻尼 + 柔性连接 + 模态控制。验证手段：仿真分析 + 实车振动试验来源：气瓶设计的小工程师
