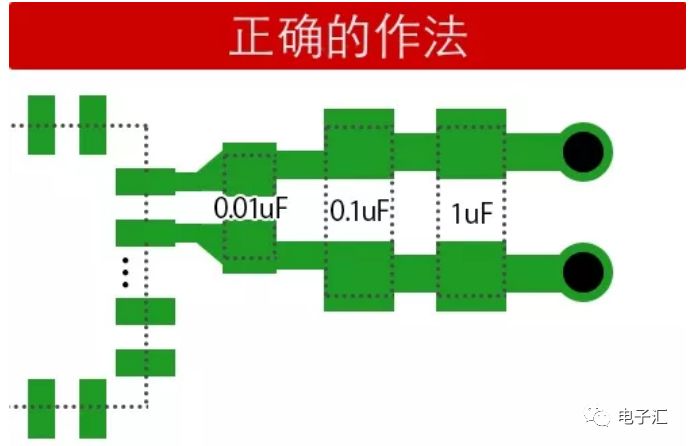

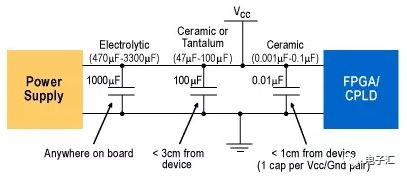

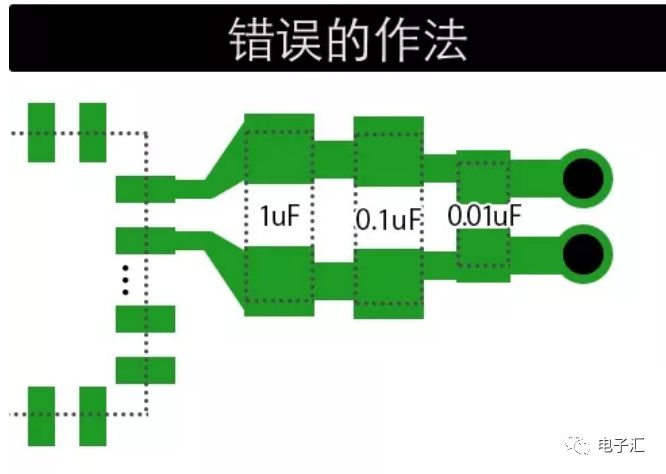

去耦滤波电容怎么布局摆放,到底是先大后小还是先小后大？

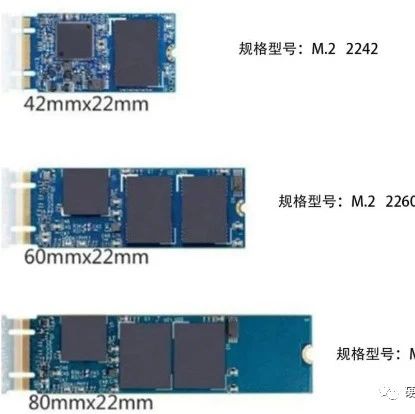

相信你们对各类硬盘接口的类型、总线、协议等的区分非常头疼，各种专业人士写的文字蛮多的，但看完依旧觉得脑细胞不够死的，还是迷迷糊糊。 整理了一下台式机和笔记本相关的硬盘知识，这里不罗列服务器相关的内容，只讨论常见的台式机和笔记本电脑。 一、协议、总线和接口的关系图 二、这些接口的硬盘长什么样？ ①SATA和mSATA的硬盘 SATA盘有机械盘和固态盘，均为2.5寸，现有SATA3.0为主流，SATA2.0和1.0已经淘汰。mSATA就是mini SATA，只是体积变小了很多。 ②M.2的B Key（NGFF）与M.2的M Key（NVMe）的硬盘 M.2固态盘的接口类型，市面能见的为3种： 若是走SATA总线的NGFF，接口以B Key形式呈现，当然由于单纯B Key市面不多，因此M&B Key为现有主流； 若是走PCIe总线的NVMe，接口以M Key形式，当然M&B Key也行。 M.2固态盘宽度均为22mm，但有3种长度，分别为：42mm、60mm、80mm ③PCIe的硬盘 PCIe属于台式机的接口，根据总线位宽的不同，分 x1、x4、x8、x16几种。而PCIe有1.0、2.0、3.0、4.0、5.0几个版本，不同版本传输速度不同。 三、这些接口的速度如何？ SATA 2.0机械盘：传输速度3G/S； SATA 3.0以及mSATA固态盘：传输速度6G/S； M.2的B Key（NGFF）固态盘：传输速度6G/S； M.2的M Key（NVMe）固态盘：传输速度 32G/S； PCIe的最繁琐，见下表： 以上都是理论速度，你只需要看谁比较快比较牛叉即可。 四、这些接口的相互转接情况 上述各个接口，有小部分可以通过“转接卡”“转接板”来转接，但大多是高性能的转接低性能的，新的可以转接老的。 M.2的B Key（NGFF）接口可以转接为SATA 3.0; M.2的B Key（NGFF）接口可以转接为PCIe，且可以相互转接； M.2的M Key（NVMe）接口可以转接为PCIe，且可以相互转接； 五、这些接口只能安装硬盘吗？ 也不一定。 SATA3.0和mSATA是只接硬盘； M.2的B Key（NGFF）可以接硬盘，也可以接无线网卡（骨灰级笔记本网卡用mini PCIe，不在讨论范围）； 六、这些接口的硬盘可以用作移动硬盘吗？ 可以，有一种产品叫“硬盘盒”，可以实现笔记本/台式机硬盘变为移动硬盘的需求，其本质是不同接口转为USB3.0或者3.1。 例如老式SATA3.0的机械盘、M.2的B Key（NGFF）固态盘、M.2的M Key（NVMe）固态盘都可以做成移动硬盘，尤其是有两种，体积比优盘大不了多少，速度却是巨快无比的。 需要注意，这类硬盘盒带的那根线，一头是typeC，一头是USB，和手机数据线很像，但短不少。亲测手机数据线可以用在硬盘盒上，但是，稳定性和速度堪忧，还是不要这样用，数据无价。 另外，M.2的M Key（NVMe）固态盘的硬盘盒价格巨贵，是M.2的B Key（NGFF）的3倍不止。 最重要的一点：硬盘盒散热不佳，插10分钟就烫手。而不带盒子的单个转接板情况会好很多，但是不能装兜里携带。各有优劣吧！声明： 声明：文章来源网络。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
