PCB阻抗线怎么走线?看这一文,图文结合,一文带你轻松搞定

2天前浏览25

文章来源头条百芯EMA

今天给大家分享的是:多层PCB阻抗线走线技巧

一、什么是 PCB 阻抗?

PCB 阻抗高频工作时电路的电容和电感的组合,虽然也是以Ω为单位测量,但是与作为直流特性的电阻有些不同,阻抗是一种交流特性,意味着与频率有关,而电阻则不是。

二、阻抗对 PCB的意义

PCB 要实现高速数据传输,阻抗匹配是必须的事情。

以手机USB接口为例,可以实现2个方向同步传输数据、速度快,成本低。常见的2种类型是A型、B型和C型。

USB协议中定义(D+、D-)、(TX+、TX-)、(Rx+、RX-)差分信号线传输数字信号。为了保证传输信号的稳定性,PCB设计差分线必须严格按照差分信号的走线规则。

三、多层PCB阻抗走线的一些注意事项

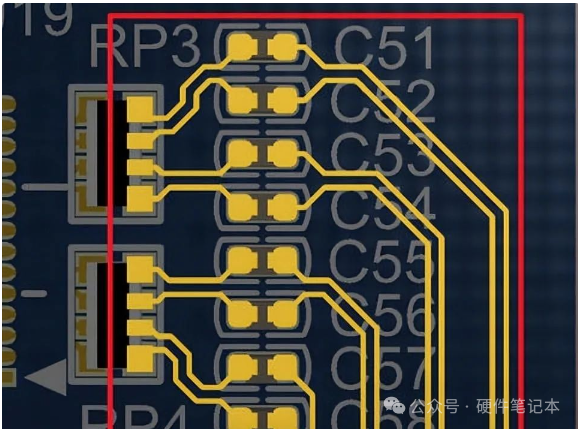

1、元件PAD尽量靠近排列,缩短PADS之间的距离,使差分线尽可能短,过孔尽可能少。

元件PAD尽量靠近排列

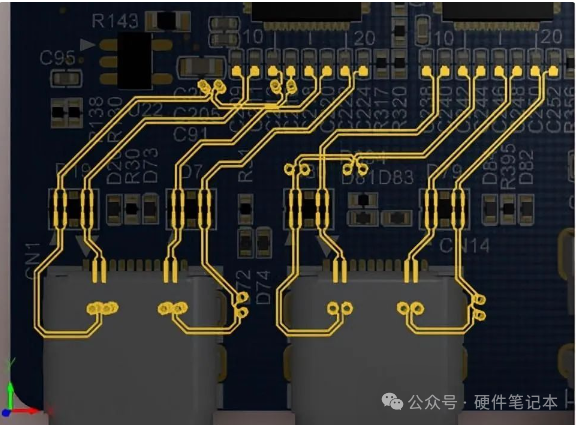

2、路线应平行,对称,不允许走90°角线,应走45°或圆弧走线。线间距控制在4mil以内。

走45°或圆弧走线

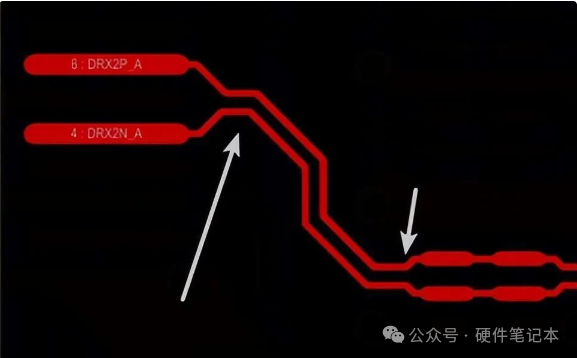

3、串联电阻、电容时,应上下或左右对齐。

上下或左右对齐

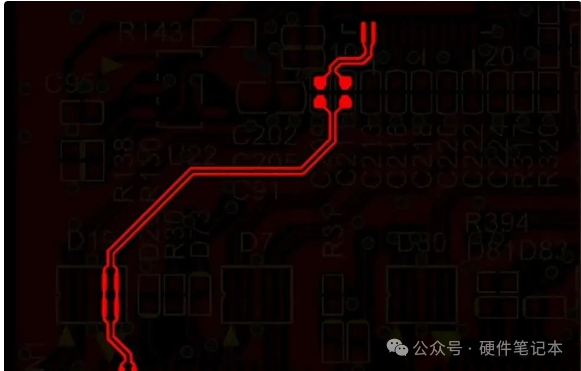

4、差分阻抗线尽量等距、等距,避免时序偏差和共模干扰。

差分阻抗线尽量等距、等距

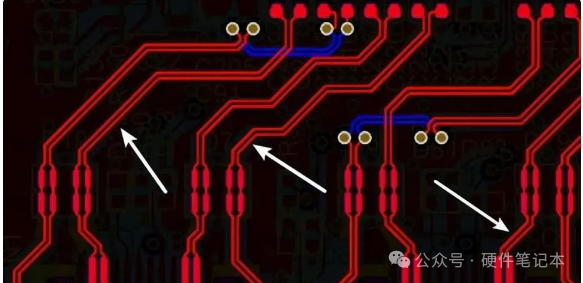

5、由于引脚分布、过孔、走线空间等因素,差分阻抗线长容易不匹配。一旦线路长度不匹配,时序就会发生偏移,从而降低信号质量。因此,需要对差分对的不匹配进行相应的补偿,使线路长度匹配。长度差通常控制在5MIL以内,补偿原则是对出现长度差的部位进行补偿。

对差分对的不匹配进行相应的补偿,使线路长度匹配

这里举个例子,参数如下:

  • H1:介质厚度(阻抗线与参考层之间的厚度)

  • ER1:极板介电常数 4.2-4.6(PP 按 4.2 计算,磁芯按 4.5 计算)

  • W1:设计线宽

  • W2:上部线宽 = 设计线宽减去0.5mil

  • S1:两线之间的距离

  • T1:铜厚,一般按1oz(1.4mil)计算

  • C1:C1:基板表面绿油厚度

  • C2:铜箔表面绿油厚度

  • C3:绿油厚度基材表面

  • CER:绿油介电常数3.5

使用阻抗计算器计算,可以得到阻抗约为100。

声明:



声明:文章来源头条百芯EMA。本号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。

来源:硬件笔记本
