小米SU7主控板拆解,成本分析,看看雷总诚意如何?

1小时前浏览8

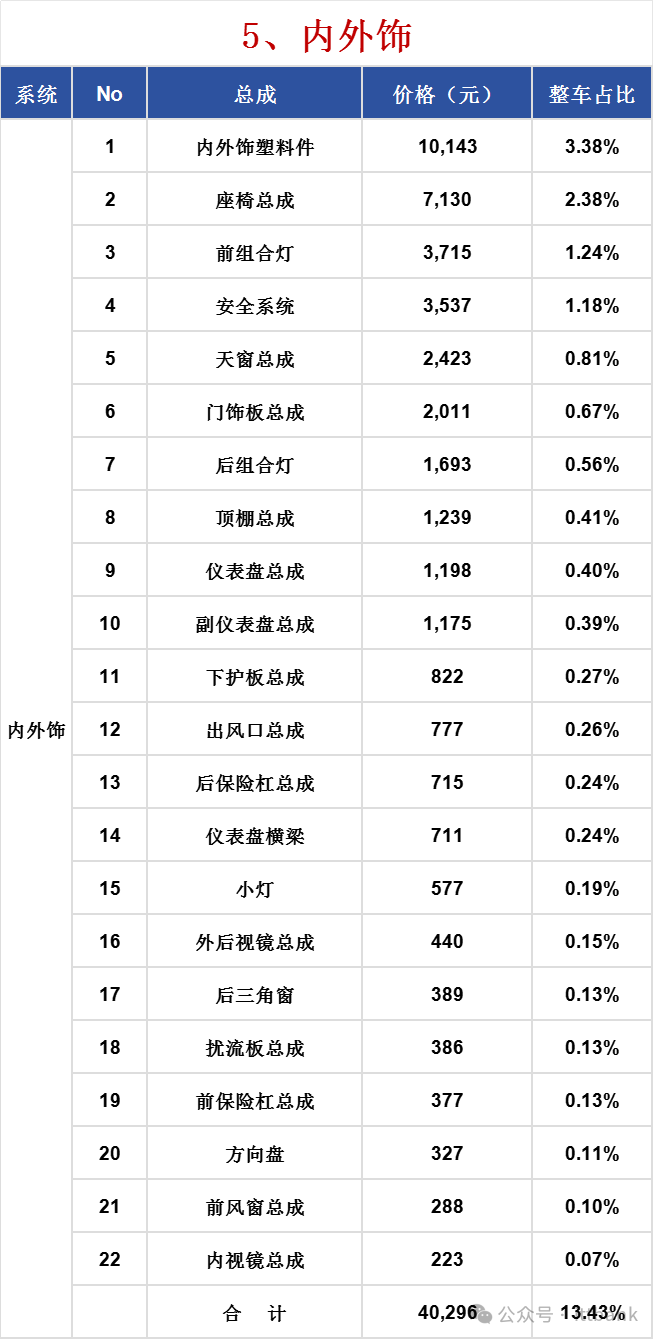

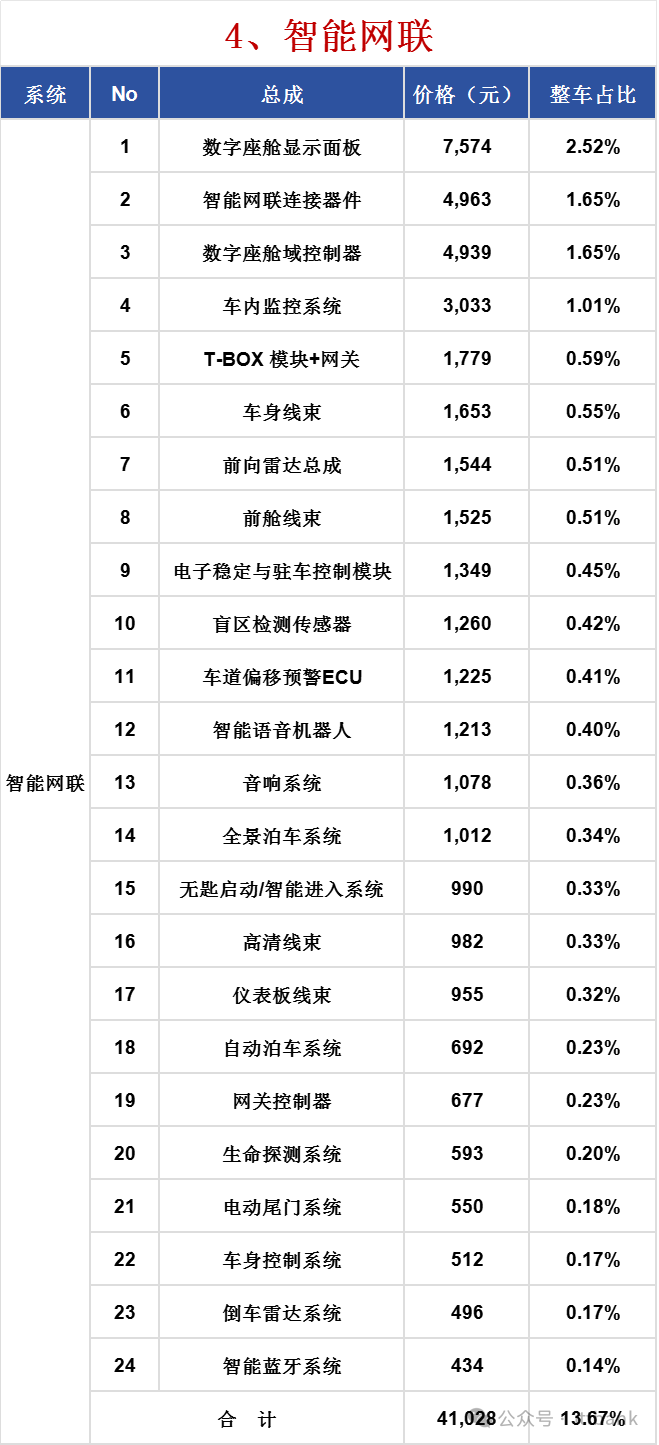

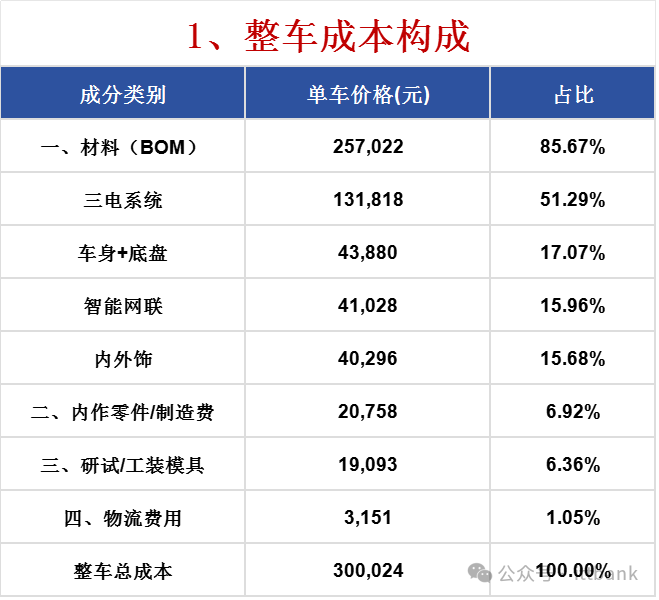

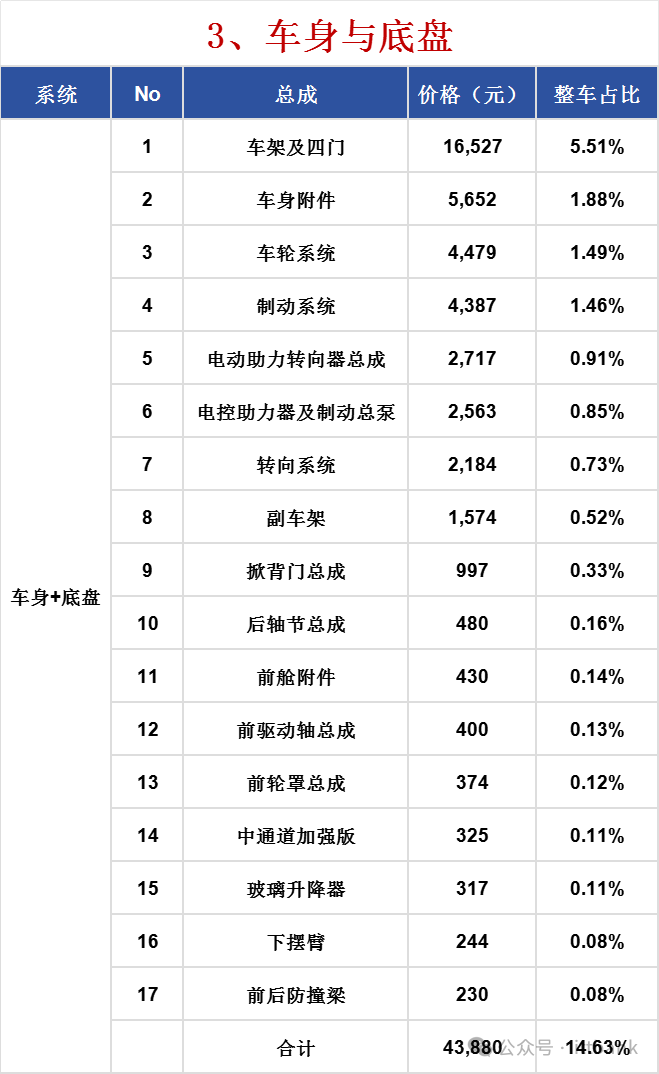

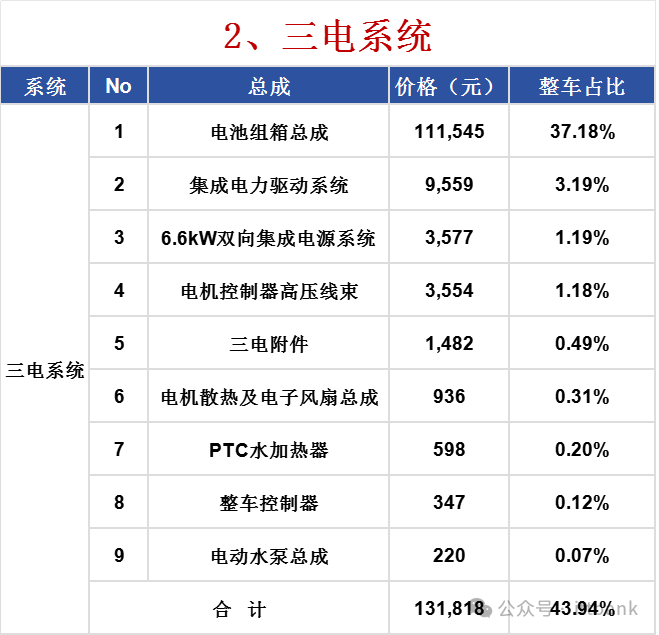

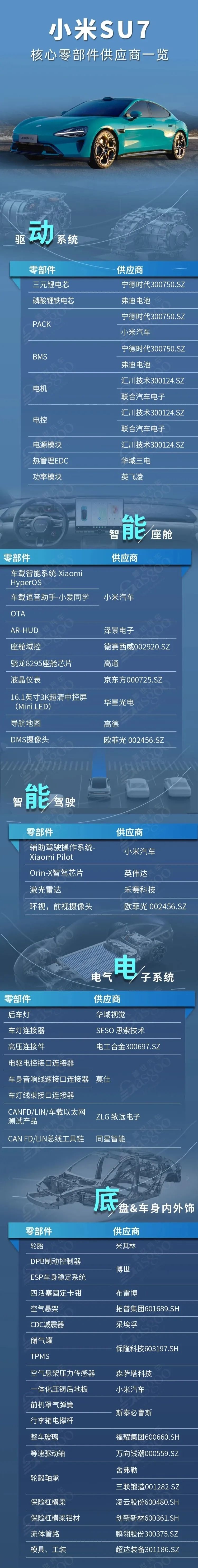

小米SU7单车成本拆解

数据摘自《中信证券-汽车及汽车零部件行业研究概述-掘金汽车产业:自主崛起,智能加速20221115》

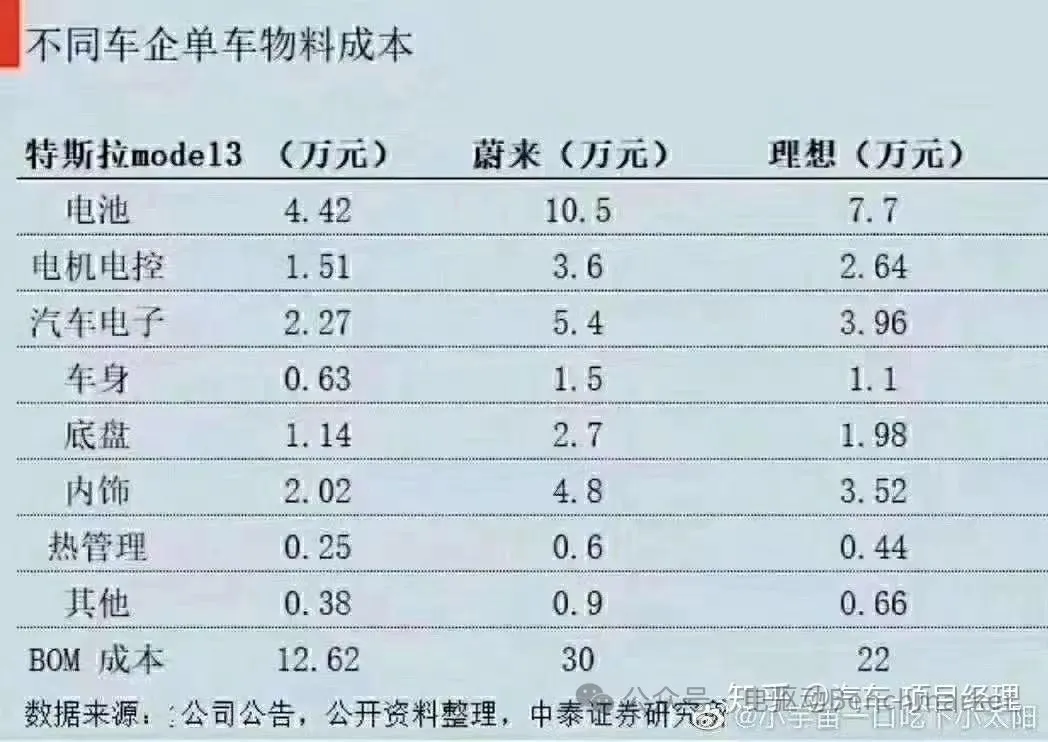

2021年左右,Model3, 蔚来和理想BOM成本对比


纯电B级车(双电机四驱)成本参考:

(1)白车身、电泳和面漆:8000元

(2)座椅和内饰:6000元

(3)电子电器:4000元

(4)智能座舱和自动驾驶:6000元

(5)轮胎轮辋:4000元

(6)车灯+玻璃+外饰:4000元

(7)前后悬+底盘+制动+转向:7000元

(8)前后电驱动:14000元

(9)80度电(600公里)电池 :50000元

(10)充电机+配电盒+空压机+线束:6000元

(11)其他物料小件:4000元

(12)制造费+管理费:3000元

(13)模具费分摊:2000元

(14)开发费分摊:2000元

成本总计:12万元。

算上渠道销售费用和利润:

  • 经济版车型起售价15万合理

  • 中高配20万没问题

  • 顶级配置25万到头了(国际一线大牌配件/堆料)


再来看看小米SU7主控拆解:

随着小米SU7 Max创始版的陆续交付,各大汽车博主纷纷晒出提车视频。各大网络平台不仅晒出了小米SU7的首张保险单,博主@杨长顺维修家 更是晒出了小米SU7的首拆!


据博主@杨长顺维修家 在社交平台上的视频分享,他提车后第一时间对新车的主控进行拆解,并在解说中将其与特斯拉做了比较。


一起来看看小米SU7搭载的英伟达DRIVE Orin X、高通骁龙8295芯片到底长什么样。

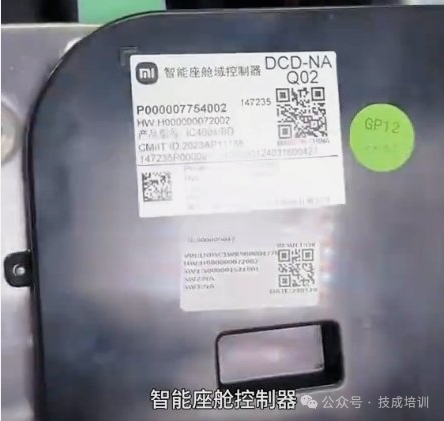

视频显示,小米SU7的两大主控——智能驾驶主控、车机主控(智能座舱控制器)均在副驾驶手套箱下方,需要将整个扶手箱完全拆开,才能看到。

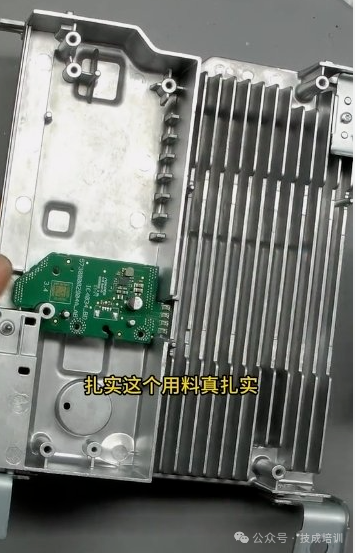

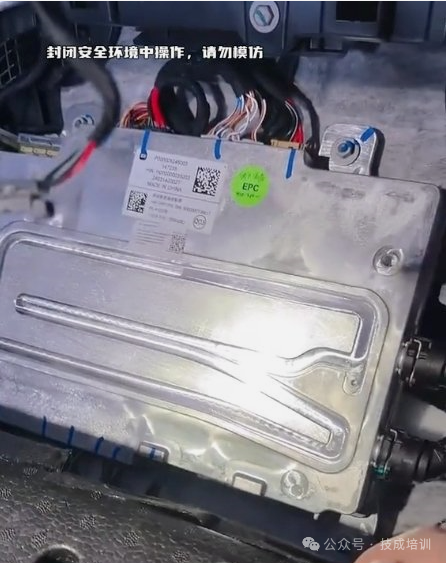

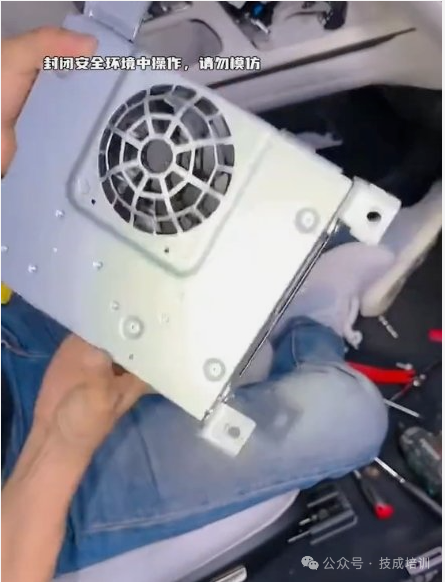

小米SU7的智能驾驶主控搭配了一套水冷散热系统(算力较高发热量较大),车机主控则是风扇风冷散热。

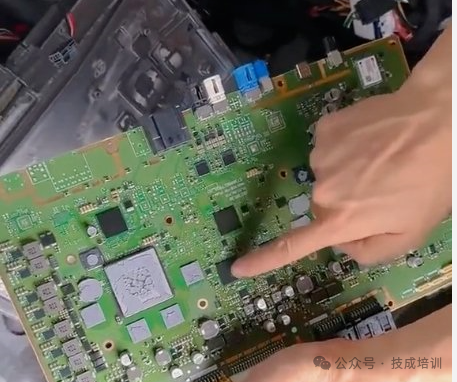

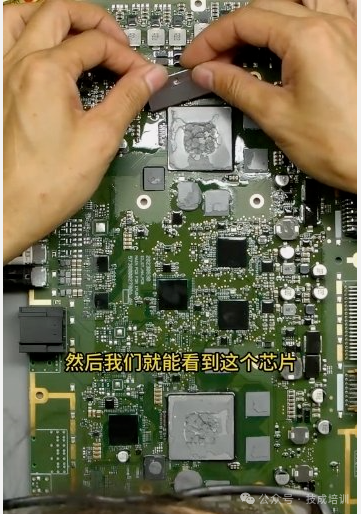

拆掉主控外壳之后,可以看到PCB真身。


小米SU7的两块主控PCB芯片均采用了防水处理,可防潮、防腐蚀、防尘等,三防胶用于保护线路板及其相关设备免受恶劣坏境的侵蚀,从而提高并延长产品的使用寿命,确保使用时的安全性和可靠性。

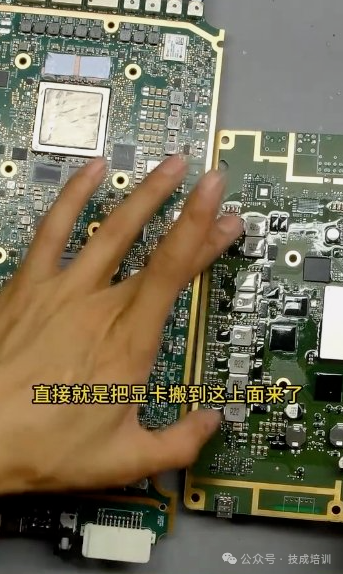

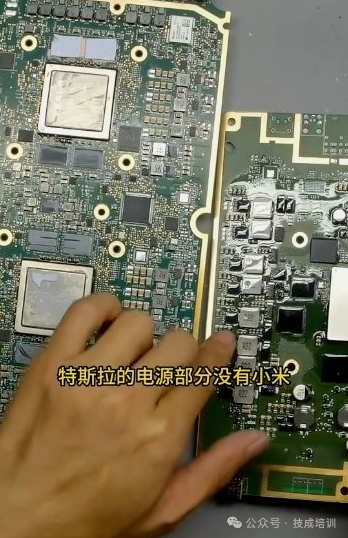

小米SU7的PCB整体做工细致、用料很足(很像显卡的PCB)。

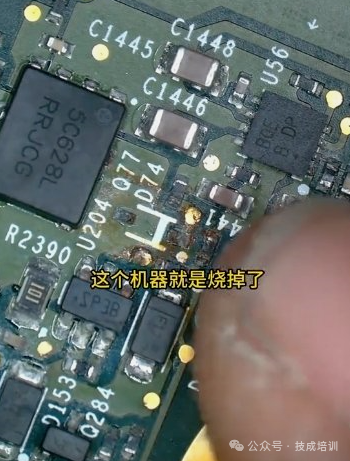

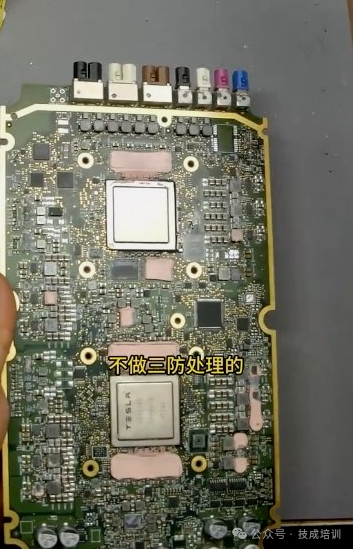

对比特斯拉未作防水处理的PCB主控芯片,据@杨长顺维修家分享的下图,未作三防处理的特斯拉主控PCB因进水受潮烧掉。




不过这样对比并不够准确,不能排除博主是不是拿的特斯拉泡水的芯片来做对比。


也有网友质疑博主所说的小米SU7的三防漆处理可能不是为了防水,在制造工艺上,三防漆应该是采用雾化阀喷,小米SU7的PCB芯片有明显的毛边和飞溅,而且喷的是在电源供电模块部分。


因此有网友认为,这可能是为了防止离子迁移,也有可能是小米SU7的板子震动问题,因此增加补强胶。

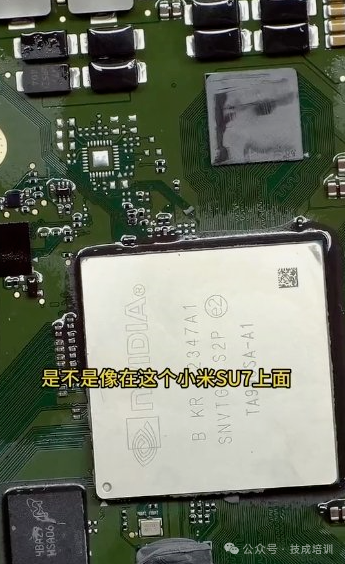

拆解小米SU7搭载的英伟达DRIVE Orin X芯片

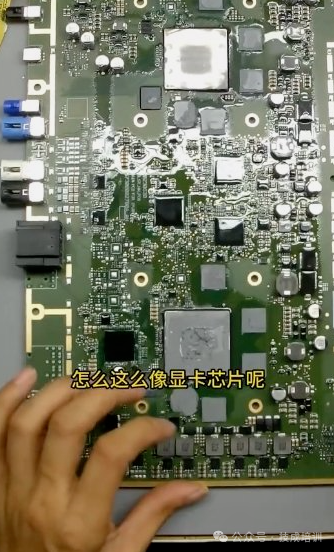

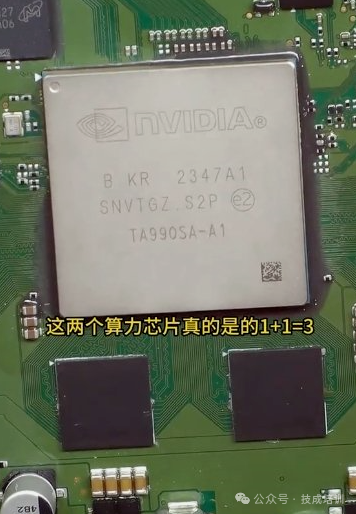

小米SU7的智能驾驶主控PCB,上下排布两颗英伟达DRIVE Orin X算力芯片。该芯片于2019年12月发布,2022年正式面向车厂量产,采用7nm工艺。


“TA990SA-A1”即Orin X芯片代号,从“2347A1”的丝印来看,推测这颗芯片应该产于23年47周。



在小米SU7中,英伟达DRIVE Orin高算力芯片,综合算力达到508TOPS。


在主流汽车市场,高端自动驾驶芯片一般采用英伟达的DRIVE Orin,高通的Ride,以及华为的MDC系列,还有的则采用Mobileye EyeQ4和地平线征程J3等。


据悉,蔚来ET7、小鹏G9、零跑C10、智己L7/LS6、极氪007等车型均使用了DRIVE Orin,但配置的数量各有不同。此外,这颗芯片不仅能用到车上,还能用到换电站上。去年底,蔚来第四代换电站发布,采用4颗英伟达Orin X芯片,宣称换电时间减少22%。

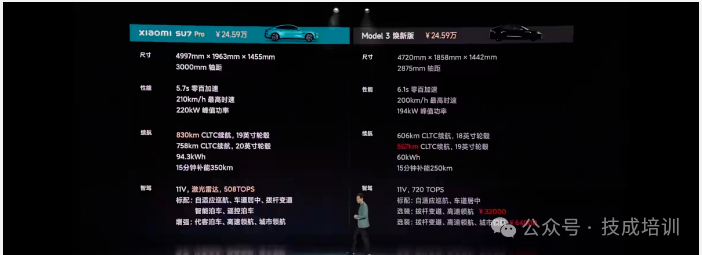

在小米SU7发布会上,雷军表示,特斯拉Model 3焕新版搭载的最新的HW 4.0在算力上更胜一筹。后者从HW3.0的144TOPS提升到720TOPS,翻了5倍之多。


不过这只是英伟达与特斯拉两者不同阶段的芯片对比。在车子的性能上,小米SU7的算力性能会逊色于Model 3焕新版。



此外,特斯拉一直坚持纯视觉方案,完全依靠算力和算法,完整版的FSD需要额外付费(6.4万元)。


小米SU7 Max则有激光雷达辅助,感知硬件配备1颗激光雷达、11颗高清摄像头、3颗毫米波雷达和12颗超声波雷达。


一体式激光雷达放着在车顶,能够检测最远200米的距离。小米SU7的智驾(包括高速NOA和城市NOA)完全免费。

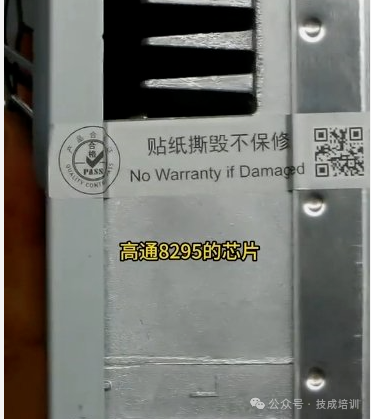

拆解小米SU7搭载高通8295芯片

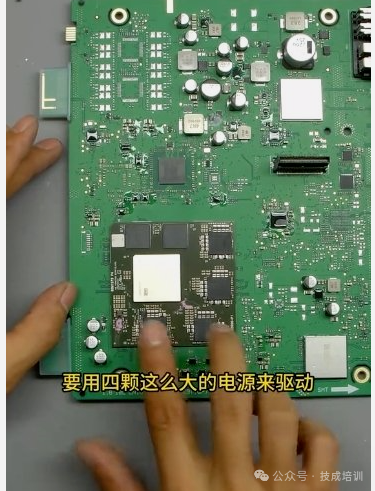

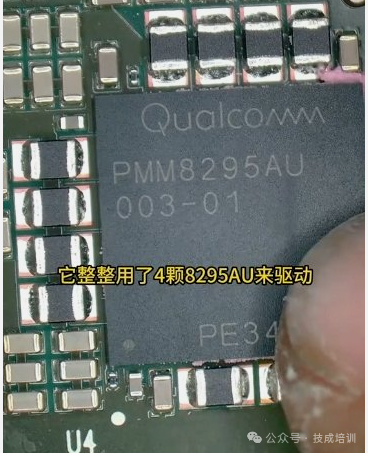

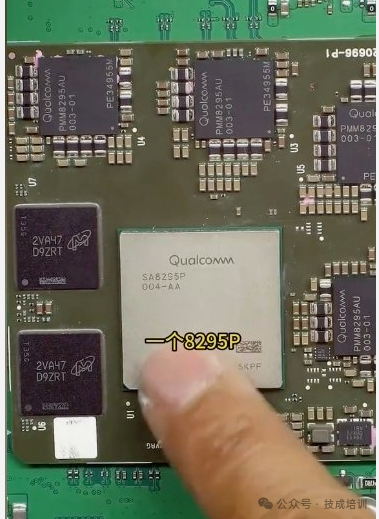

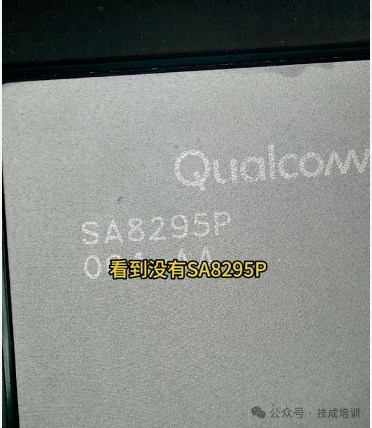

上图显示的部分是小米SU7 Max的车机主控,主要依靠一颗高通骁龙8295芯片,采用四颗8295AU电源芯片来驱动。


8295芯片是高通第四代骁龙汽车数字座舱平台中的产品,是一款采用5nm工艺的车规级芯片,目前很多新车型都在使用。


当前新能源汽车中所采用的主流芯片主要有三种,一种是传统的车载MCU控制芯片,另外一个是智能座舱芯片,以及自动驾驶芯片。


当前主流汽车市场上,新兴车企的智能座舱芯片大多采用高通8255/8295,以及骁龙6系和8系,传统车企则采用NXP、TI、瑞萨等。



高通第四代骁龙汽车数字座舱平台发布于2021年1月27日,分为三个层级对相应车型进行支持:面向入门级平台的性能级(Performance)、面向中层级平台的旗舰级(Premiere)、面向超级计算平台的至尊级(Paramount)。


在2021年11月29日,百度、集度就宣布将首搭高通第4代骁龙®汽车数字座舱平台—8295。据悉,包括零跑C10、极氪001、极氪007、奔驰E级、极越01、银河E8等都搭载了高通8295芯片。
