25元在二手群收了一个小米洗手机,拆解看看它是怎么出泡泡的

1小时前浏览26


在一个二手群看到有人出一个小米洗手机,未拆封,25元出,我赶紧入手了。因为我之前看到过这个,比较好奇它是怎么出泡泡的。

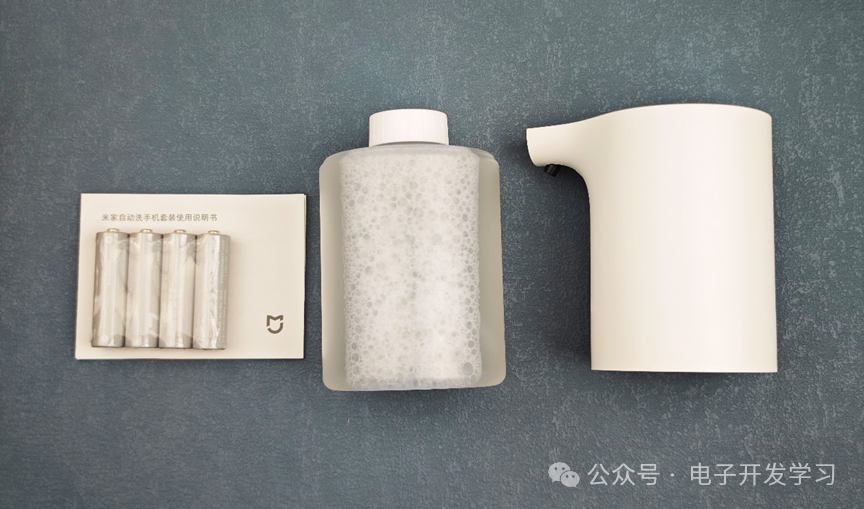

拿到之后确实是全新的。这个套装里面包括洗手机一台,洗手液一瓶。



拆开之后看到的就是这几个东西,有四个5号电池。



洗手机整体长这样。

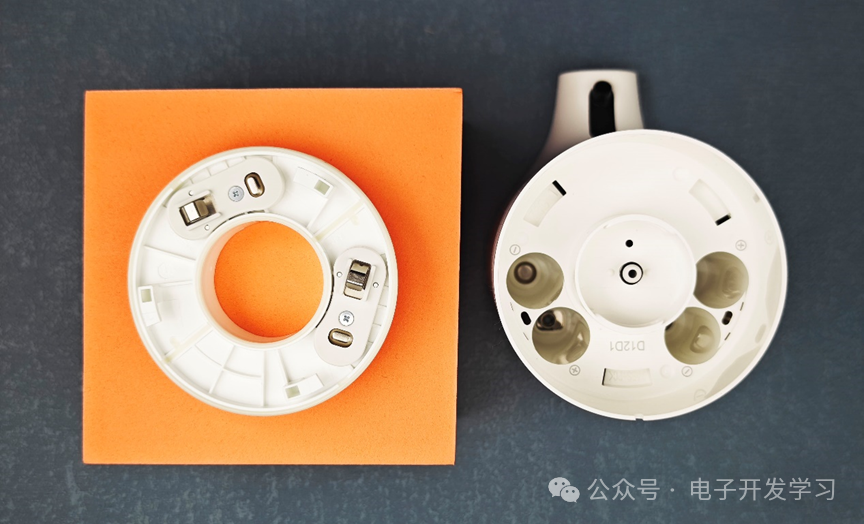

和洗手液接驳的位置可以拆开安装电池,用的是四节5号干电池。

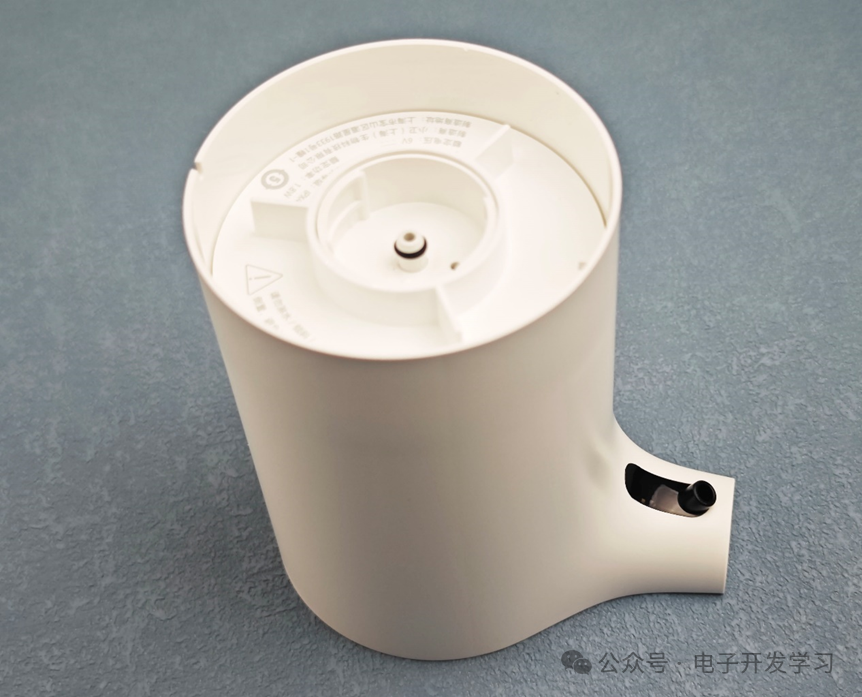

从这个方向看,没有可拆解的地方了,那么拆解应该是把这个顶盖拿掉。这了个东西撬了一下,成功分离了。

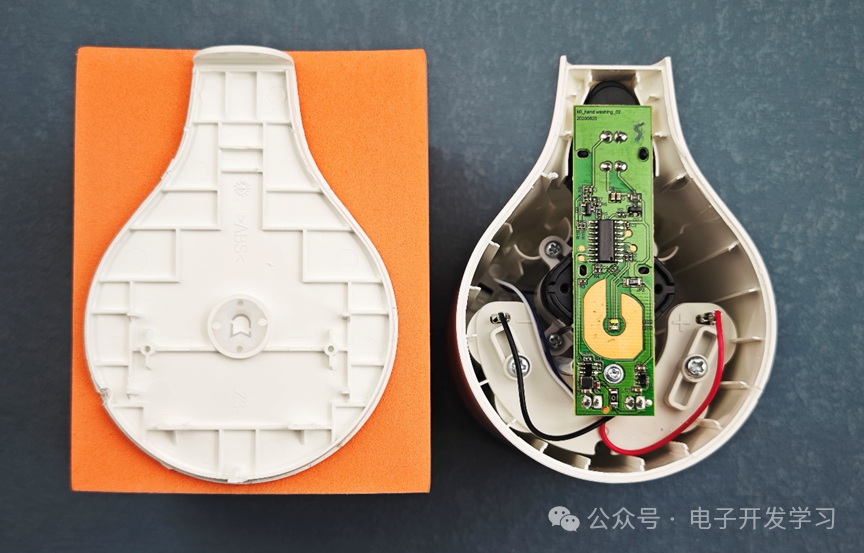

拆开之后最上面的就是电路板,看着是个单面板。



把电路板翻过来看一下,确实是个单面板。拆解了小米不少东西了,第一次看到有产品里用的是单面板。

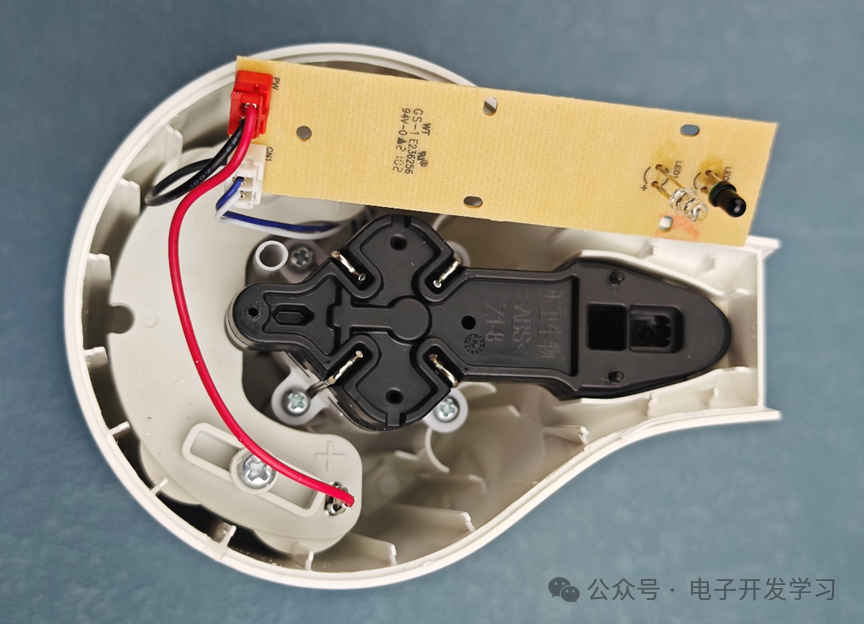

拔掉这两个插线,先研究一下下面这个出泡泡的是个啥机构。拆掉螺丝稍微掰了掰就拿下来了,要掰一掰的原因是,在出泡泡的位置有点胶,白色的。

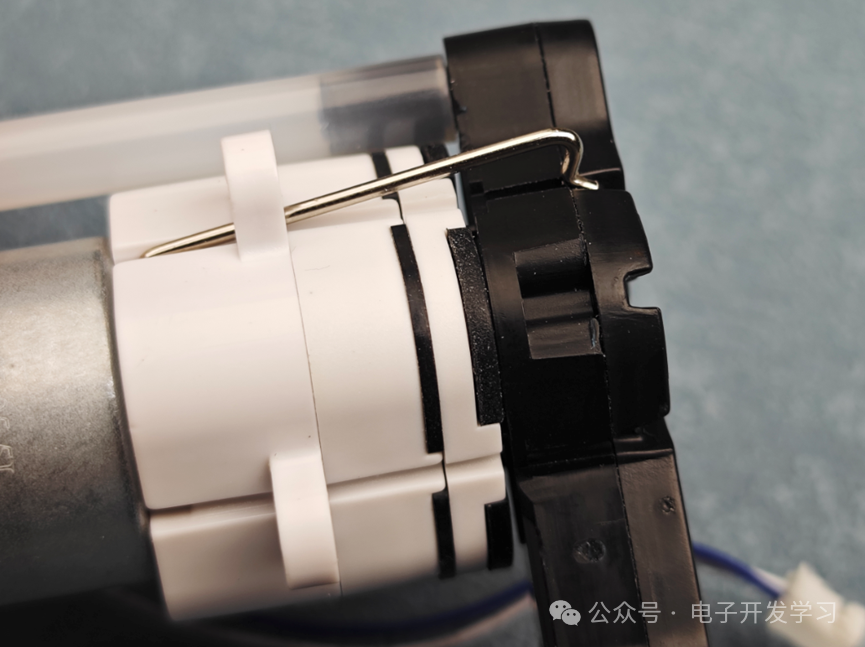

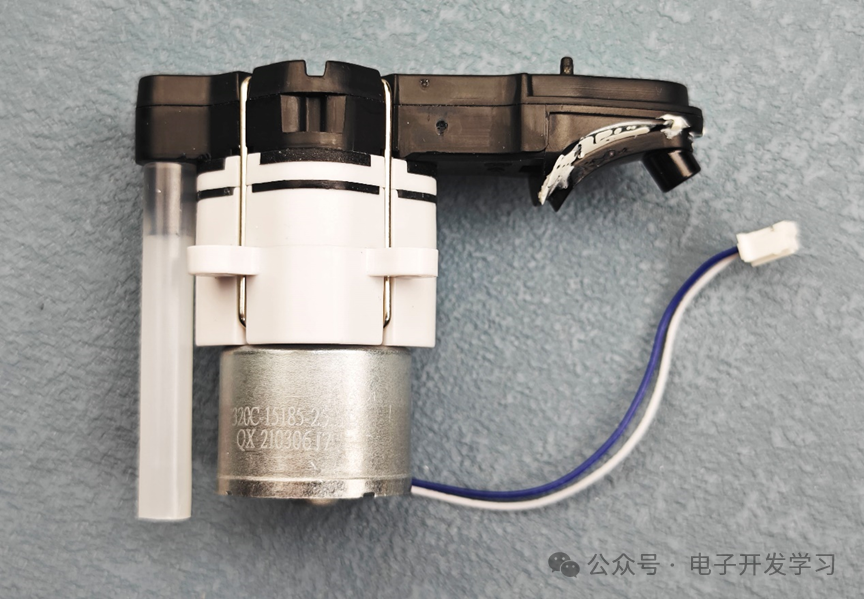

可以看到这下面是一个碳刷直流电机,型号320C-15185-25.5L,上面这个机构通过四个金属杆箍住了。



把这四个杆拿掉,拆开看一下这个机构。

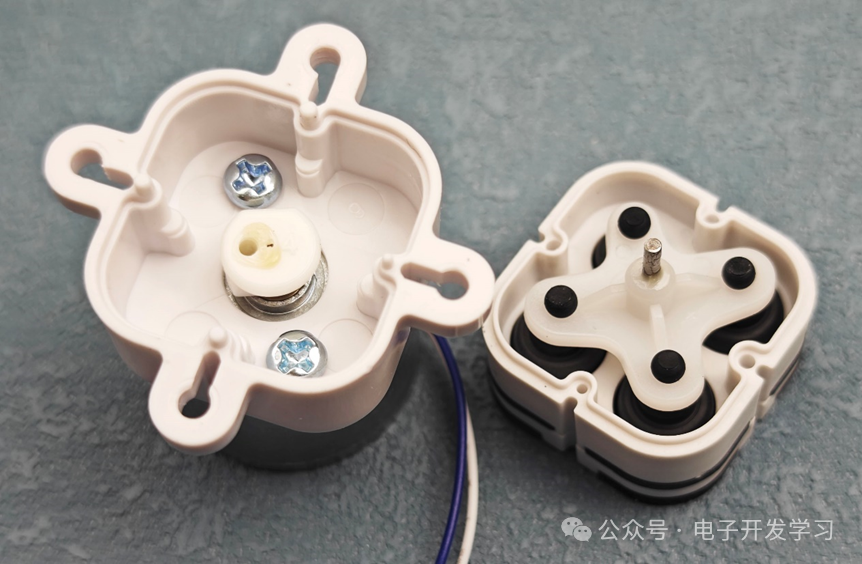

可以看到左边的电机出轴带了一个偏心联轴器,右边是一个十字形的结构,固定了四个胶皮碗,当电机转动时,带动这个十字形的结构离心转动,从而轮流对四个胶皮碗进行吸气、压缩、排气的三冲程。气应该是被排到洗手液经过的通道了,这样就可以把洗手液吹成泡泡了。为了验证猜想,看看右边这个件是怎么和洗手液流经的通道连接的。

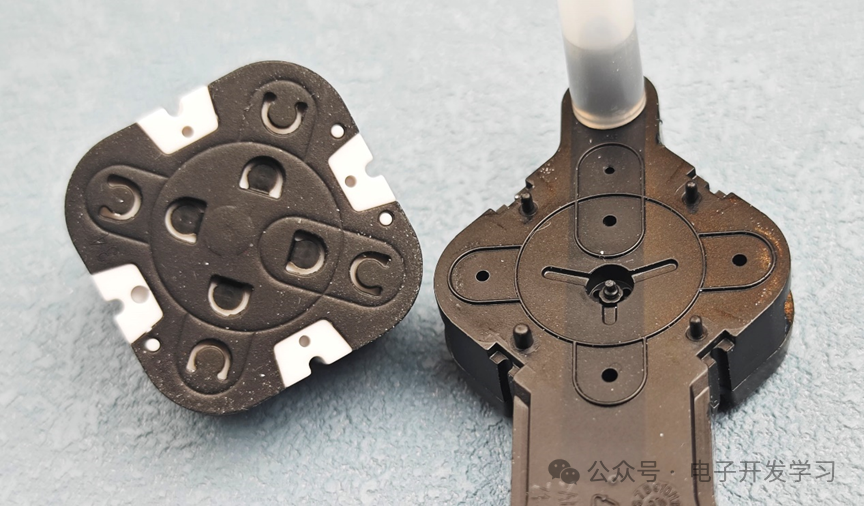

发现这四个出气孔的位置有四个半圆的橡胶片,这个应该是在吸气的时候可以堵住这边,排气的时候就可以吹开这个橡胶片,原理和二极管类似。另外需要注意的是,左边结构中间的圆形凸起,和右边结构的出轴,都不在这个件的几何中心,为了避免安装方向错误,上面的四个安装导向柱中有一个比其他三个粗,这样就可以保证安装的时候不会安错了。

现在大概明白了,只要电机转动起来,洗手液就可以被吹成泡泡。那么还有一个问题,洗手液怎么被泵上来?

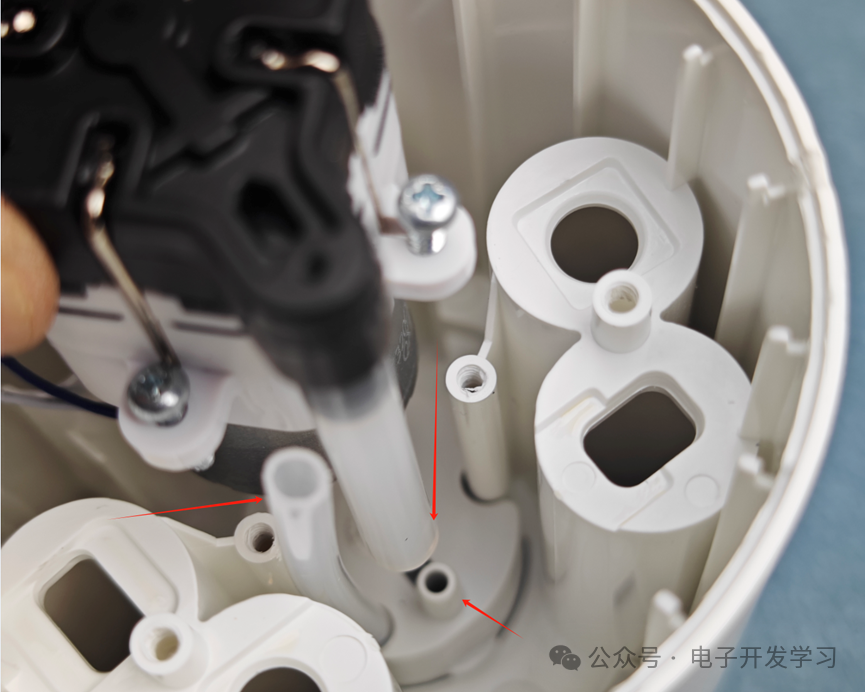

想到这个问题,我又仔细看了一下这个结构是怎么安装上去的,发现和洗手液的瓶子连接的地方有一个孔,这个孔通过一个透明胶皮管连接到上面,这个通道肯定是出洗手液的。另外旁边还有一个细一点的透明胶皮管,这个一端是开放的,并未连接任何东西。应该是用来平衡洗手液瓶内的气压的。所以是什么力量把洗手液泵出来的呢?

现在回头看看电路板。

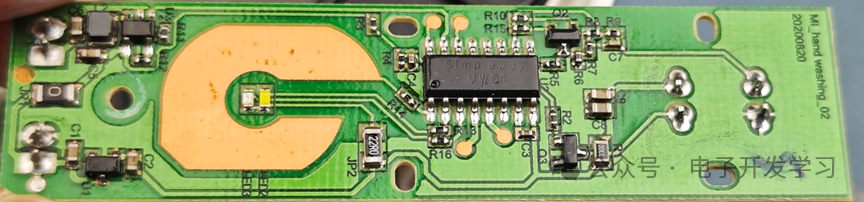

上面这个SOP-16的器件丝印是SimpleweyMW01,这应该是一个MCU,右边的两个三极管是红外发射驱动和红外接收检测,用来检测人手。上面大的裸 露焊盘,是一个触摸按键,对应洗手机顶部的米家LOGO的那个开关机按键。

左上角的两个焊点是连接电机的。旁边的SOT23-5器件带了一个电感,看走线是驱动电机了,应该是升压之后驱动电机的。

左下角的两个焊点是连接电池的,旁边的SOT23封装是LDO,为单片机和红外检测电路供电。

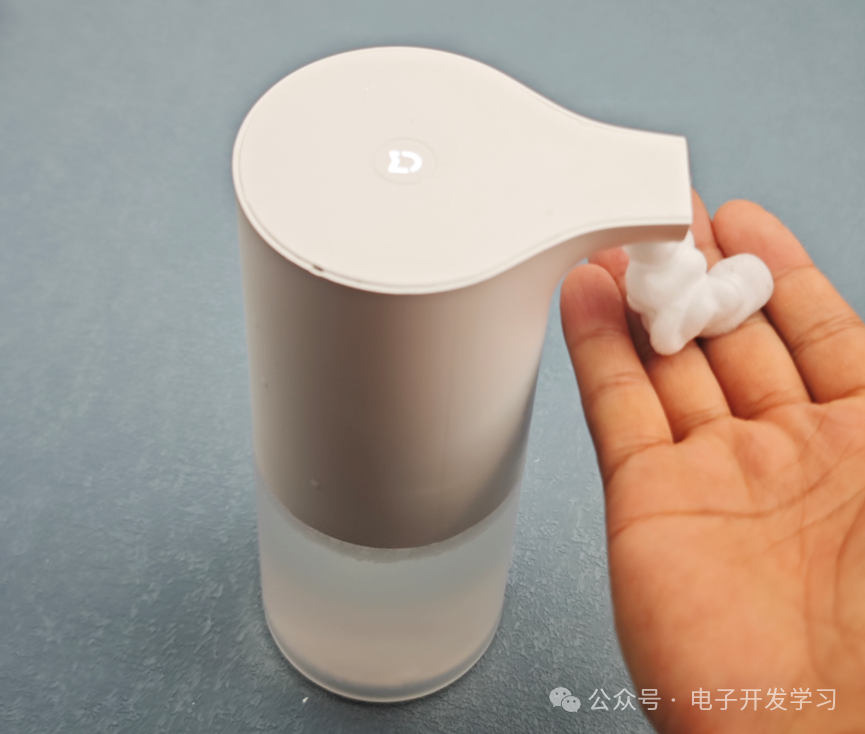

安装回去之后,尝试着开机试试,



发现功能正常,直接给发配到卫生间的洗手台。

声明:



声明:文章来源电子开发学习。本号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。


来源:硬件笔记本
电路电子电机
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-11-18
最近编辑:1小时前
硬件笔记本
本科 一点一滴,厚积薄发。
获赞 156粉丝 45文章 581课程 0
点赞
收藏
作者推荐

影响纹波测量的开关转换器中的噪声源

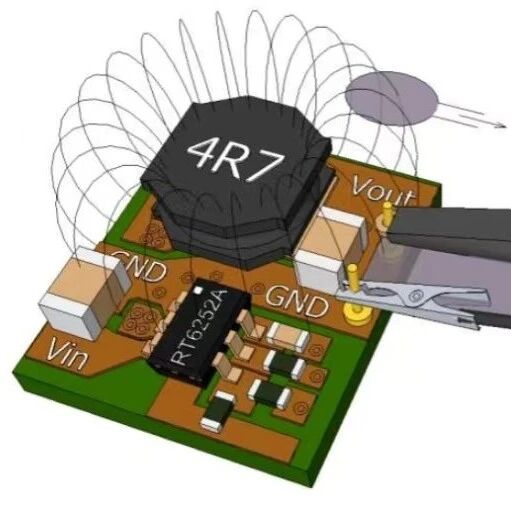

输出纹波通常很小,因此示波器需要设置为高电压灵敏度。这种设置很容易受到电源产生的杂讯的影响。最常见的杂讯源之一是电感的漂移磁场 (stray magnetic field)。许多常见的便宜电感是半屏蔽的 I 型磁心,其绕线周围包裹着铁氧体粉末环氧树脂。这些电感仍会产生相当大的漂移磁场。任何附近的回路都会收到一些漂移磁场,并且回路电感会在回路端产生一小部分方波电压。图 1 显示了一个尺寸紧密的降压转换器电路板,带有半屏蔽线圈,以及示波器探头带有相对较大的接地线环。这个环可能会捕捉到电感的漂移磁场,而导致在输出电压纹波测量中增加一个方波。图 1 紧密型降压转换器电路板图 2(红色波形)显示了在测量时受到漂移磁场影响可能产生的输出纹波波形:可以看到开关转换器的方波被附加在纹波电压上。附加波形的极性取决于电感的方向和接收回路的方向。图 2在底部的红色波形中,波形中的电压步阶可能是由输出电容器的 ESL 引起的,或者是由电场辐射进入探头尖端和接地的测量回路引起的。这可以通过移动探头来检查:如果在不同方向移动探头环时,超载方波有振幅变化,表示杂讯是由于探头环的漂移场引起。这就是为什么在测量靠近电感时,探头尖端到探头地端的回圈要最小化的重要原因。另一种检查的方法是在 PCB 上反转电感的方向:如果附加波形的极性反转,则表示纹波波形中的电压跳跃也来自于探头环的漂移场。图 3 显示了一种更好的测量输出纹波的方法:长接地线被环绕在探头尖端接地环周围的短弹簧所取代。这种方式可以显着减小了接地回圈的面积,并减少了漂移场的影响。图 3 然而,在某些情况下,即使是更小的回圈仍然会耦合杂散磁场,特别是在高频转换器中,而且是在测量点非常靠近电感时。对于这些情况,最好使用一小段扭曲的电线,让输出电容器端的回圈面积变得非常小,并且将探头连接到距离电感有一定距离远的地方,如图 4 所示。使用扭曲电线的方法也会更容易将脆弱的探头尖端连接到测量点。IC 封装引脚的量测也可以如此使用。 图 4 声明: 声明:文章来源网络。本号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。 来源:硬件笔记本
