别让电路基础差,毁了你的面试!

3小时前浏览9

本文所选电路图为一家公司面试出的题目,这道题本身并不太难,不过却能刷掉大部分不能胜任岗位的面试人员,大家赶紧看看吧。




电路图

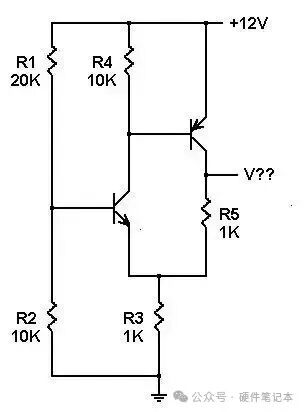

有两个晶体管(transistor),一个NPN和一个PNP,连接方式下图所示。

假设此晶体管是硅(Si),并显示0.6伏特(V)基极至发射极电压,且两个晶体管的ß值非常高,使得基极电流几乎为零。




分析的第一步

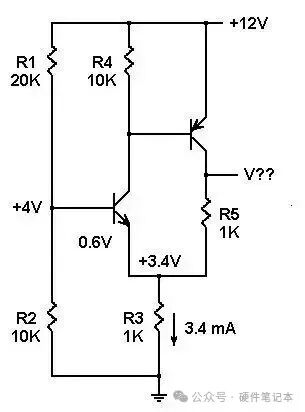

对于NPN基本上为零的基极电流,R1和R2的电压在NPV的基础上将+12V导通电压分压为+4V。

当Vbe为0.6V时,NPN发射极为+3.4V,在R3中流过的电流为3.4mA。



分析的第二步



接下来的问题是,NPN发射器和R5如何共享3.4mA电流?

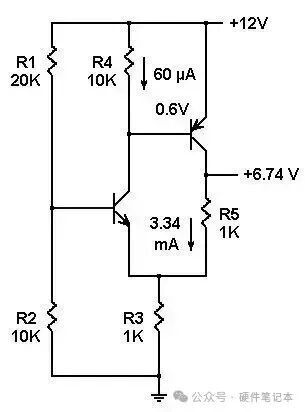

PNP的Vbe为0.6V,如此使得R4中的电流为0.06mA或60μA。

在PNP基极电流几乎为零的情况下,由于NPN的ß值非常高,60μA成为NPN的集电极(collector)电流,也变成NPN的发射极电流。

流过R5的电流,必须是R3的3.4mA电流和NPN发射极的0.06mA电流之间的差值。该值为3.4-0.06=3.34mA。




分析的第三步



R5上的电压降为3.34V,当加到R3顶端的3.4V时,将R5和PNP集电极的顶端放在+ 6.74V。

是不是很容易呢?没错,这个电路是很容易。即便如此,这个电路刷掉了许多不合格的职位候选人。
