1、前言

大家好,我是王工。


画好电路原理图是硬件工程师最基本的工作要求。如果原理图画不好,甚至出错,那么layout就会跟着错,板子打回来肯定用不了,唯一可能挽救的方法就是飞线,要么重新打板,但肯定会耽误项目进度,最严重的就是失去客户。

最近一个客户有个新需求,需要一个全功能的Type-C接口。同事在画主板的时候,忽视这一点,设备发到客户那里,客户说用不了,回过头来找问题,才发现把它当成了普通的Type-C接口,最后差一点就失去了这个客户。

举这个例子的目地有两个:

1、跟大家一起学习一下Type-C的基础知识,了解什么是全功能Type-C(可能很多人没有听过,虽然现在这个接口很普及)。
2、正好最近清华大学出版社发布了一本新书《电路原理图全能设计》,准备送给大家。

2、Type-C基础

咱们这个同事之所以把客户这个需求给忽视,可能的原因有两点:
1、针对原理图checklist没有认真检查;

2、检查了,但是对Type-C不敏感,就默认为是普通的接口:VCC,D+,D-,GND连上就完事。

咱们主要讲讲这个接口:

Type-C接口主要有3种,分别有6pin,12pin,24pin

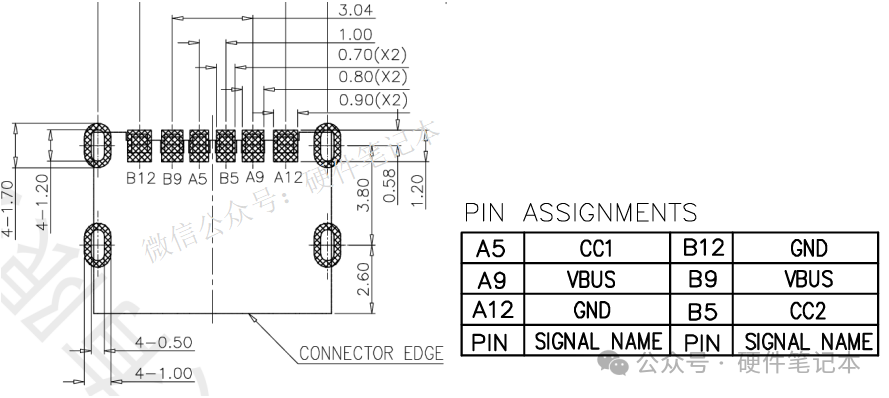

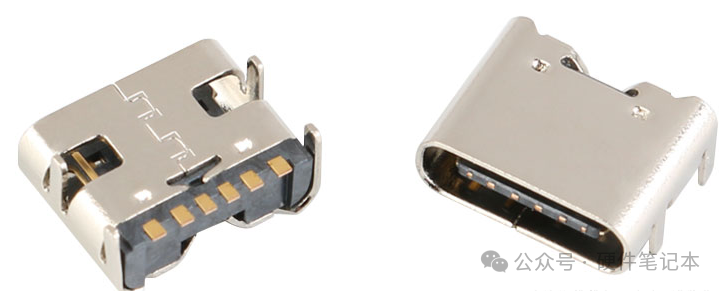

1、6pin  Type-C:

6Pin是引脚最少的,只保留了Vbus、GND、CC1、CC2,没有D+,D-,适用于只需要通过USB取电,而不需要通信的场合。

CC1、CC2可用于PD设备识别,承载USB-PD的通信,以向供电端请求电源供给。


1、12pin  Type-C:

12Pin引脚数量居中,在6pin的基础上增加了数据DP1/2,DN1/2SBU1/2,主要用于USB2.0通信。也支持 PD快充、HDMI传输等功能。

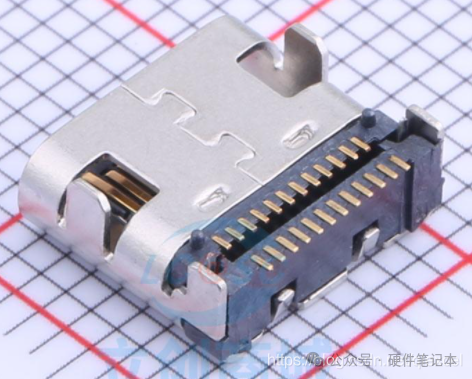

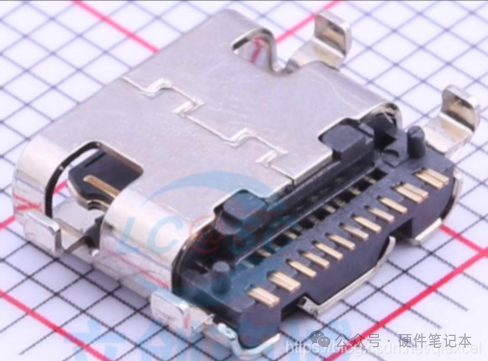

3、24pin  Type-C:

24Pin,也就是我们说的全功能Type-C,它是具有12Pin引脚所具有的全部功能,且多了一个USB3.0/3.1高速传输功能

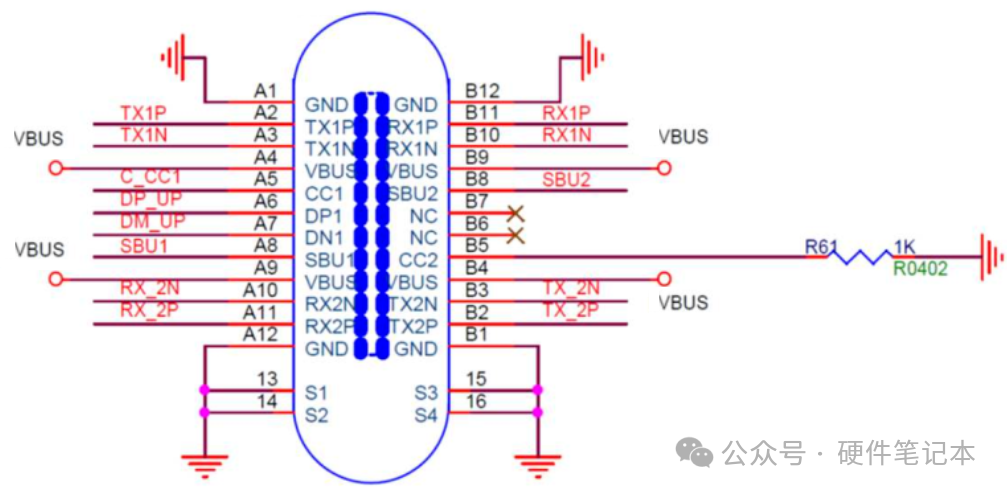

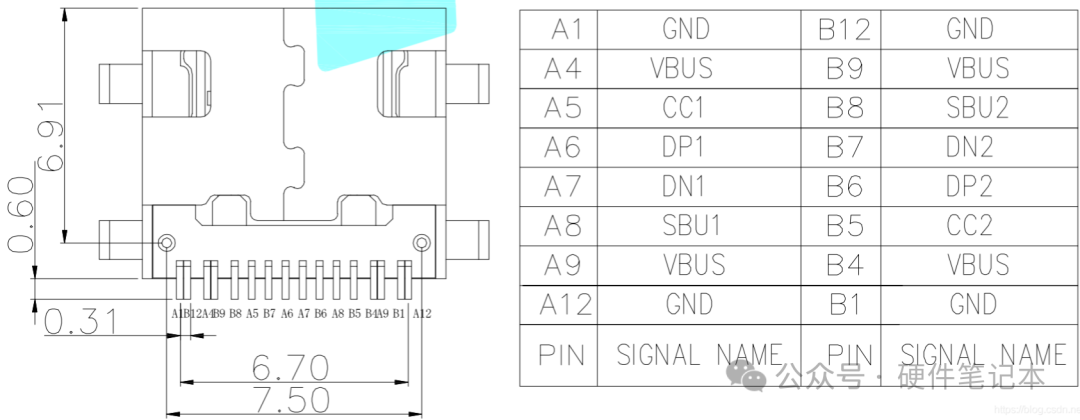

母头/母座引脚定义

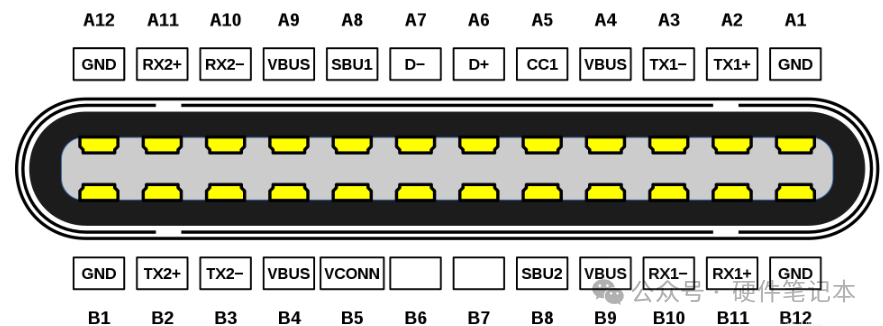

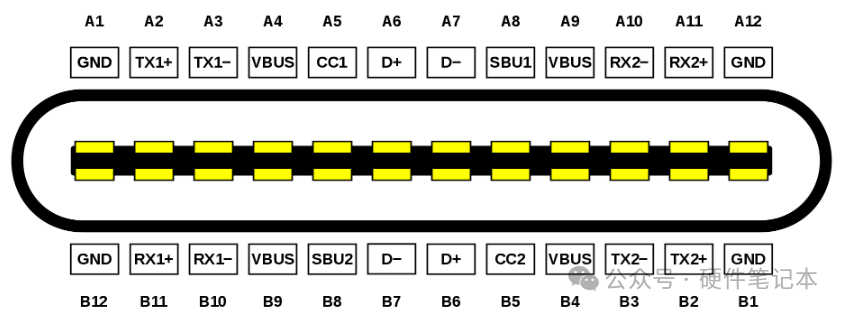

公 头/插头引脚定义


可以很明显看出,插口内的Pin功能相对于中心对称。公 头插入母头,无论正反插,引脚功能都完美契合。而且电源VBUS/GND都拥有4个Pin,最大支持5A电流,在保证高速数据传输的同时也提高了电流承载能力。


辅助信号 sub1 和 sub2,在特定的一些传输模式时才用。平时可以不管,直接忽略。


另外,从图得知。相比较母头,公 头只有一对D+/D-(母头有两对),且有一个CC1+VCONN(母头有CC1,CC2)。

所以可以得知:尽管母头有两对D+/D-,但实际传输数据的时候,仅仅有一对在工作。

另外,对于CC引脚而言,当连接在一起的时候,有以下两种情况:

  1. 正接:母CC1对公CC1,母CC2对公VCONN

  2. 反接:母CC2对公CC1,母CC1对公VCONN

这里不得不强调一下CC1、CC2的作用,主要用于设备识别,PD快充。大家最早认识快充应该是从高通CPU的QC开始的。通过提高输电电压,来提高输送功率。QC协议中,通信使用的是USB的DP、DM,这就导致充电的时候会对USB通信造成影响。

但是USB-PD对电源设备的识别依靠CC1、CC2引脚,避免了QC标准与DP、DM的冲突。使得USB-PD在传输电力的同时,数据传输不会受到影响。

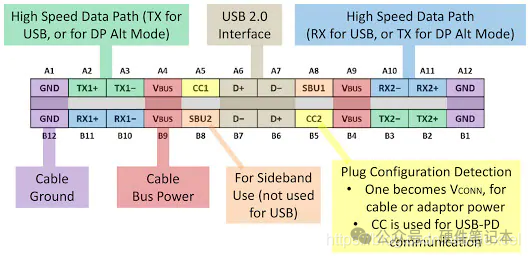

再来看一张引脚定义图,主要想让大家了解USB2.0和USB3.0都用了哪些引脚

(绿色和蓝色):USB3.0 差分信号线 共2组x4 = 8个引脚,例如:

A2:SSTXp1~SuperSpeed差分信号#1,TX,正

B11:SSRXp1~SuperSpeed差分信号#1,RX,正


(棕色):USB2.0 差分信号线 共2组x2 = 4个引脚,例如:

A6:Dp1~USB 2.0差分信号,positive 1,正

B7:Dn2~USB 2.0差分信号,negative 2,负

声明:
